FOIRE AUX QUESTIONS - AQ24ESQN SAMSUNG

Comment installer le support mural SAMSUNG AQ24ESQN ?

Pour installer le support mural SAMSUNG AQ24ESQN, commencez par choisir un emplacement solide et niveau. Utilisez un niveau à bulle pour marquer les points de fixation sur le mur. Percez des trous aux emplacements marqués, insérez les chevilles fournies, puis vissez le support au mur en vous assurant qu'il est bien fixé.

Quelles sont les dimensions du support mural SAMSUNG AQ24ESQN ?

Le support mural SAMSUNG AQ24ESQN a des dimensions de 60 cm de large et 40 cm de haut. Vérifiez que ces dimensions correspondent à l'emplacement où vous souhaitez l'installer.

Le support mural est-il compatible avec tous les modèles de téléviseurs ?

Le support mural SAMSUNG AQ24ESQN est compatible avec la plupart des téléviseurs pesant jusqu'à 40 kg et ayant un format VESA 200x200 mm à 600x400 mm. Vérifiez les spécifications de votre téléviseur pour assurer la compatibilité.

Comment ajuster l'inclinaison du support mural ?

Pour ajuster l'inclinaison du support mural, dévissez légèrement les vis d'inclinaison situées à l'arrière du support. Inclinez le téléviseur à l'angle souhaité, puis resserrez les vis pour sécuriser la position.

Quels outils sont nécessaires pour l'installation ?

Pour installer le support mural SAMSUNG AQ24ESQN, vous aurez besoin d'une perceuse, d'un tournevis, d'un niveau à bulle et d'une clé à molette. Assurez-vous d'avoir également les chevilles et vis fournies dans le kit.

Que faire si le support mural ne reste pas en place ?

Si le support mural ne reste pas en place, vérifiez d'abord que les vis sont correctement serrées et que les chevilles sont bien enfoncées dans le mur. Si le mur est en plaques de plâtre, assurez-vous d'utiliser des chevilles adaptées à ce type de mur.

Comment nettoyer le support mural ?

Pour nettoyer le support mural SAMSUNG AQ24ESQN, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs ou abrasifs qui pourraient endommager la finition.

Y a-t-il une garantie pour le support mural ?

Oui, le support mural SAMSUNG AQ24ESQN est généralement couvert par une garantie de deux ans. Vérifiez votre reçu d'achat pour les détails spécifiques de la garantie.

MODE D'EMPLOI AQ24ESQN SAMSUNG

Caractéristiques de votre nouveau climatiseur

Promotion d'été rafraichissante

Pour échapper à la chaleur des étoffes journées d'été et des longues nuits sans repos, rien ne vaut le confort d'avoir une maison fraîche. Votre nouveau climatiseur met fin aux chaudes et épuisantes journées d'été et vous permet en un repos total. Cet été, combattez la chaleur grâce a votre propre climatiseur.

Coût Economique

Votre nouveau climatiseur ne fournit pas seulement un refroidissement maximal en été, mais peut aussi s'avérer être une méthode de chauffage efficace en hiver avec les avancées "pompe a chaleur" du système. Le système "Pompe a chaleur" est 3 fois plus profitable, comparé à d'autres appareils de chauffage électrique, ce qui vous permet de réduire davantage les coûts de fonctionnement du climatiseur. Maintenant, grâce a un seul climatiseur, vous pouvez répondre à vos besoins tout au long de l'année.

Allure passe-partout

Le design élégant et agréable du climatiseur s'harmonise parfaitement à votre espace esthétique et complète votre décoration intérieure. Avec ses couleurs douces et formes aux bords arrondis, le nouveau climatiseur ajoute de la classe a toute pièce. Profitez aussi bien de la fonctionnalité ainsi que de l'esthétique que vous offre votre climatiseur.

Fonctiongood'sleep

La fonctiongood'sleep vous permet de définir une température de sommeil confortable tout en économisant de l'énergie et ayant le sommeil hygiénique.

Sommaire

UTILISATION

Précautions de Sécurité .... 3

Vérification avant utilisation 6

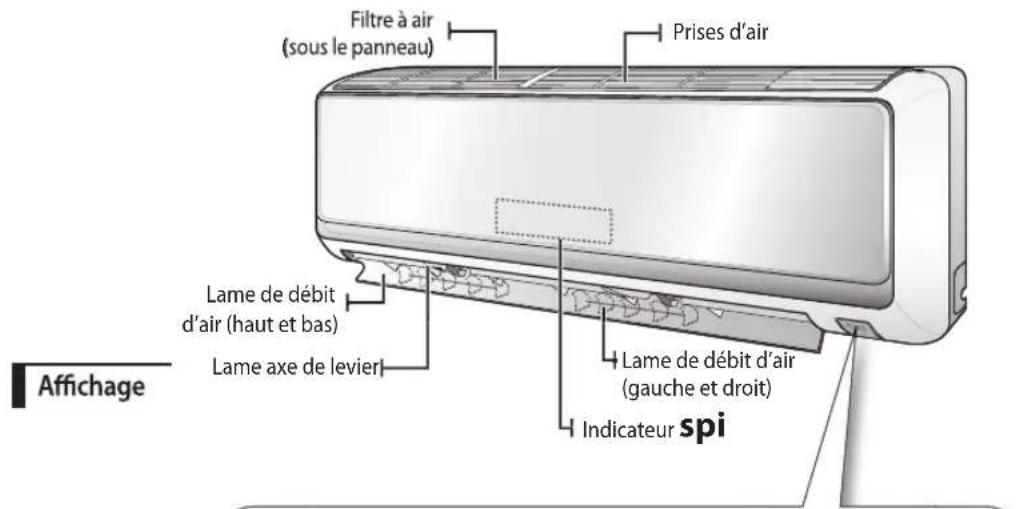

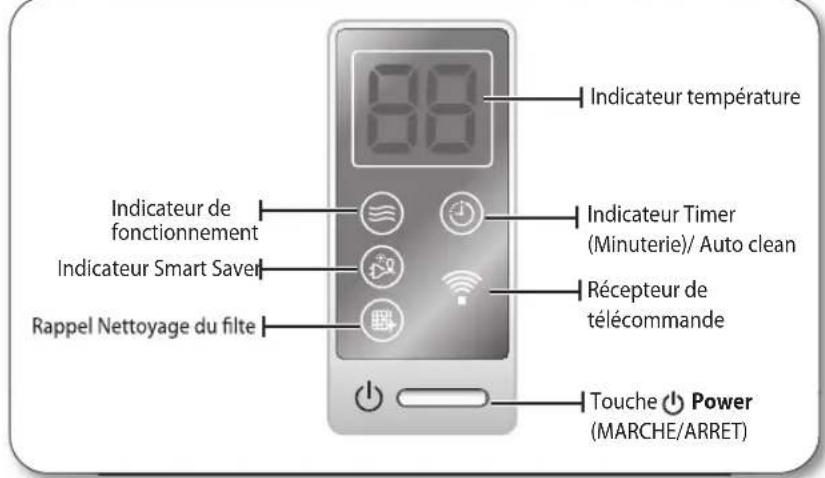

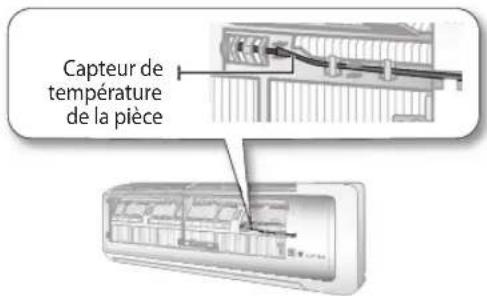

Vérification du nom des pièces 7

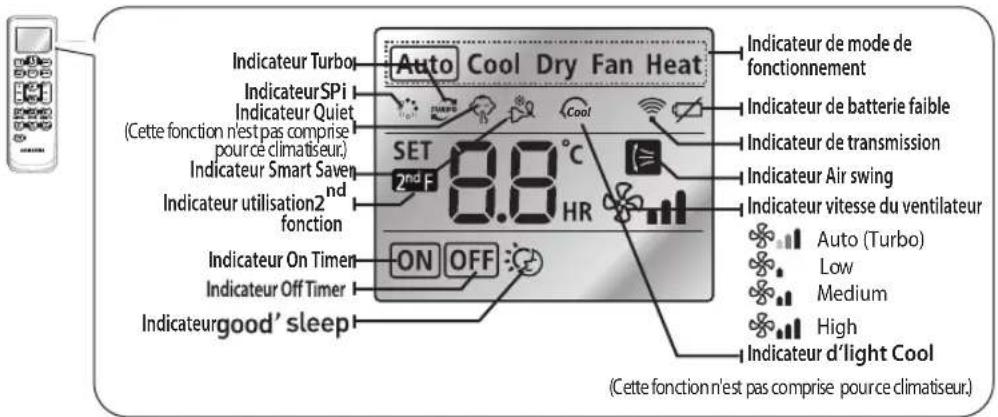

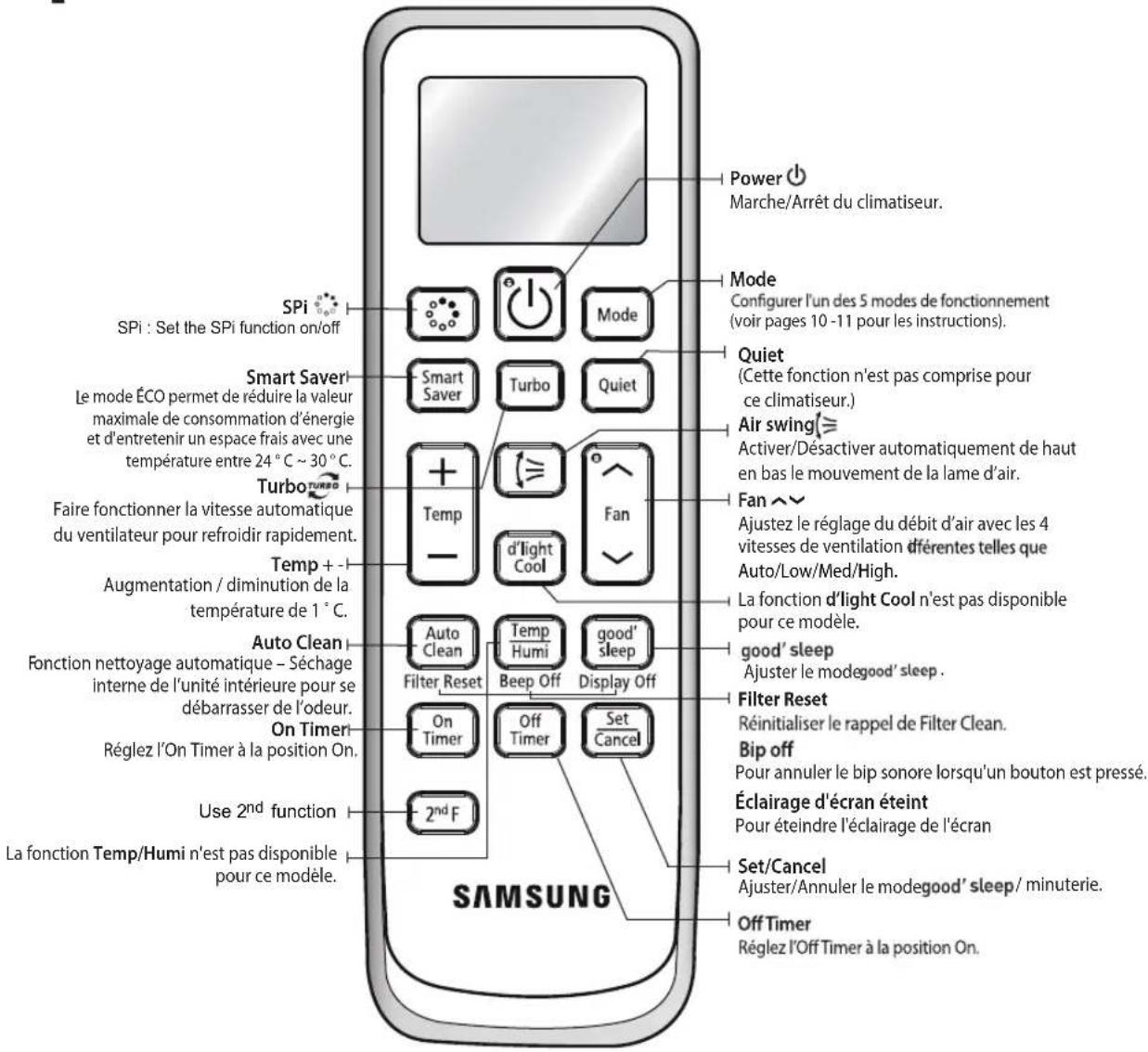

Vérification télécommande 8

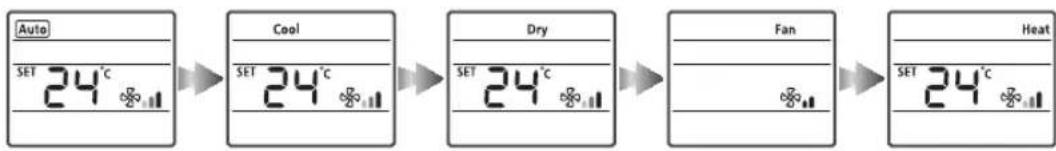

Fonction de base 10

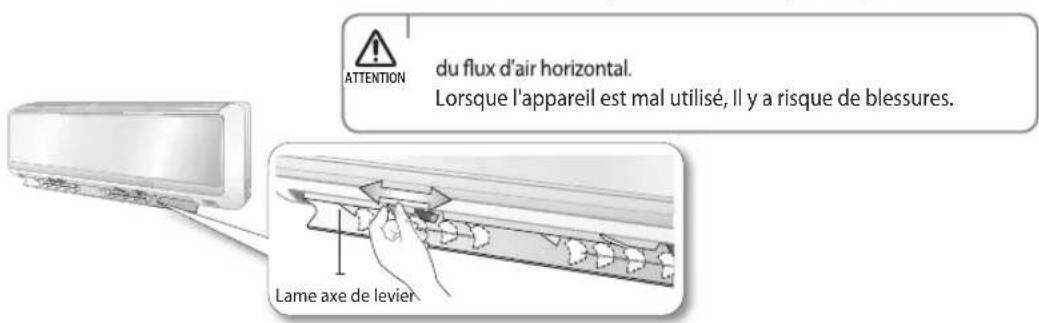

Réglage de la direction du flux d'air 12

Utilisation de la fonction Turbo 12

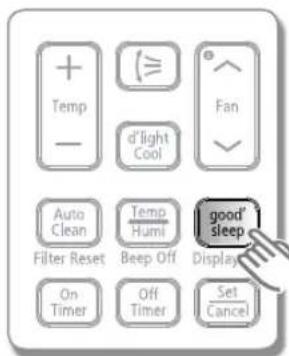

Mode good'sleep 13

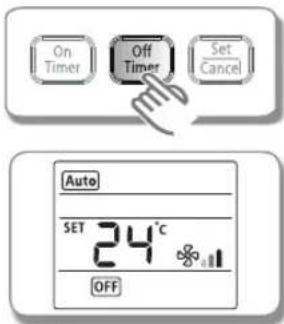

Réglage du On/Off timer 14

Utilisation de la fonction Smart Saver 15

Utilisation de la fonction SPi

15

Utilisation de la fonction Auto clean 16

Utilisation de la FILTER RESET.... 16

Nettoyage du climatiseur 17

Entretenir votre climatiseur 19

Dépannage 20

INSTALLATION

Précautions de Sécurité 22

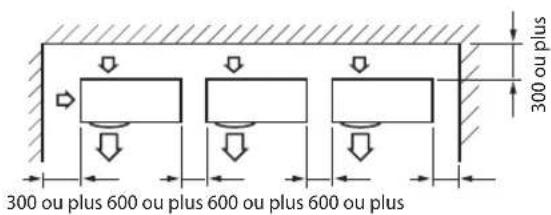

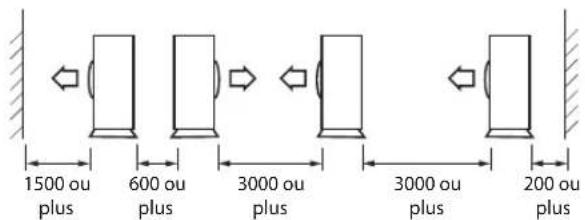

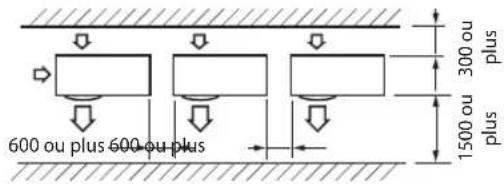

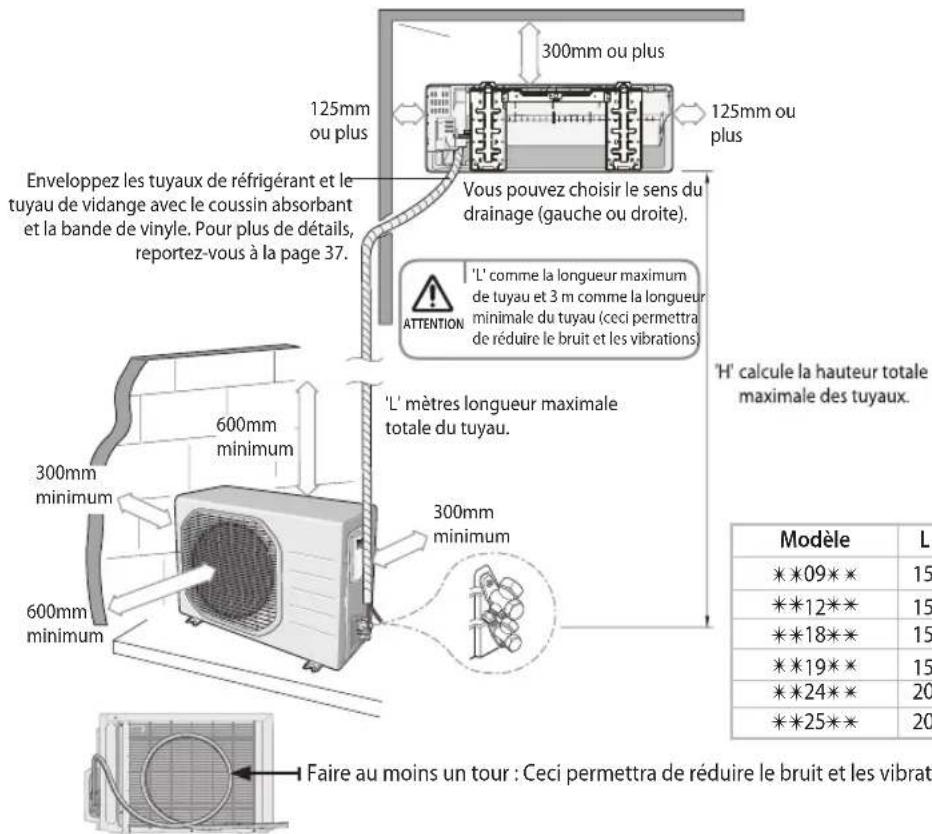

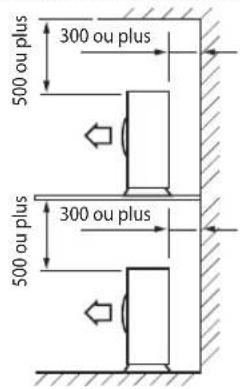

Choisir l'emplacement d'installation 23

Accessoires 26

Fixation de la plaque d'installation 27

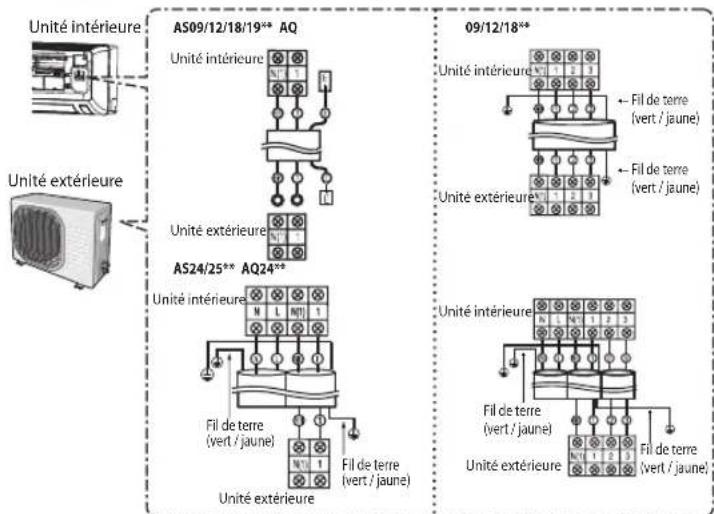

Connexion du câble de montage 28

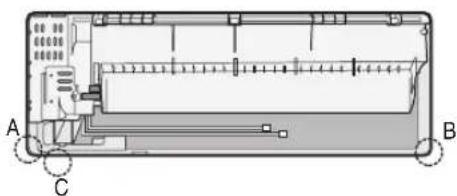

Installation et raccordement du tuyau demontage

de l'unité intérieure 30

Purge de l'unité interne 31

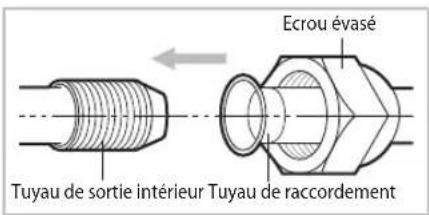

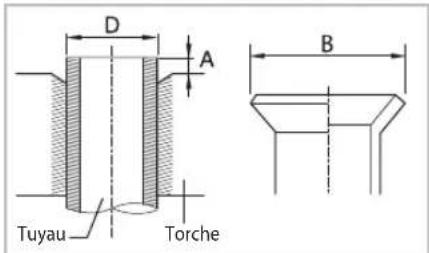

Coupure ou prolongation des tuyaux 31

Installation et raccordement du tuyau d'évacuation

de l'unité intérieure 32

Changement de direction du tuyau d'évacuation ..... 33

Installation et raccordement du tuyau d'évacuation

de l'unité extérieur 34

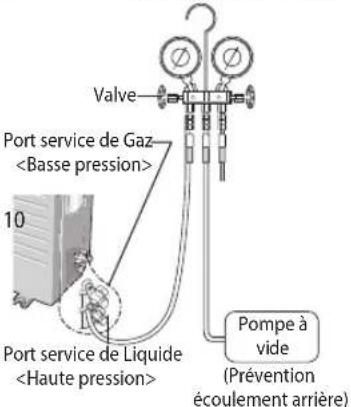

Purge des tuyaux raccordés 34

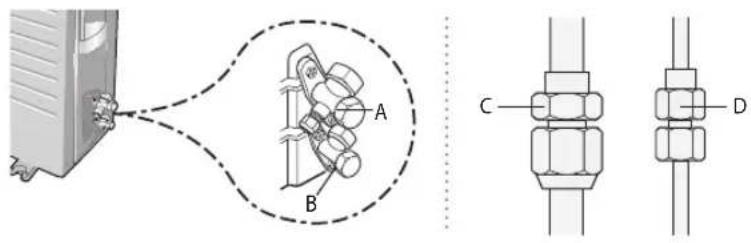

Réalisation des essais de fuite de gazrenverser .... 36

Fixation en place de l'unité intérieure 37

Fixation en place de l'unité extérieure 37

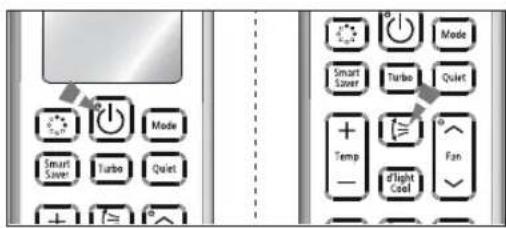

Vérification finale et essai de fonctionnement .... 38

Procédure pompe en bas (lors du retrait du produit).... 38

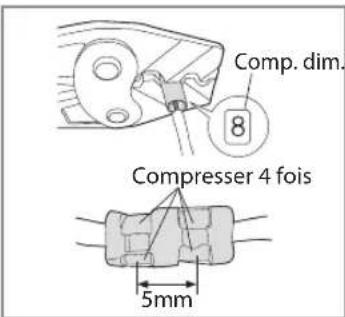

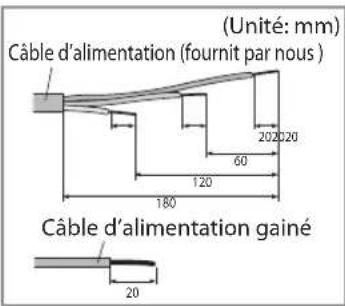

Comment faire pour connecter les rallonges de

câbles d'alimentation 39

UTILISATION

Précautions de Sécurité

Avant d'utiliser votre nouveau climatiseur, veuillez lire attentivement ce manuel afin de vous assurer comment exploiter efficacement et en toute sécurité les nombreuses caractéristiques et fonctions de votre nouvel appareil.

Etant donné que le mode d'emploi ci-dessous couvre différents modèles, les caractéristiques de votre climatiseur peuvent différer légèrement de celles décrites dans ce manuel. Pour toutes questions ou information complémentaire, appelez votre centre de contact le plus proche ou consulter en ligne le site www.samsung.com.

Symboles et précautions de sécurité importantes

AVERTISSEMENT	Les risques ou pratiques dangereuses peuvent entraîner des blessures graves ou la mort.
ATTENTION	Les risques ou pratiques dangereuses peuvent entraîner des blessures corporelles mineures des dommages matériels.
	Suivez les instructions		Débranchez le cordon d'alimentation de la prise murale.
	Ne faites jamais cela Ne PAS démonter
	Assurez-vous que la machine soit mise à la terre pour éviter toute électrocution.

INSTALLATION

AVERTISSEMENT

Branchez le cordon d'alimentation dans une prise murale avec les spécifications de puissance du produit et utiliser la prise seulement pour cet appareil. Ne pas utiliser une rallonge.

▶ Ne pas modifier la longueur du cordon d'alimentation et ne pas brancher d'autres appareils sur la même prise murale, car cela peut entraîner un choc électrique ou un incendie.

▶ Ne pas utiliser un transformateur électrique. Cela provoquera une électrocution ou un incendie.

▶ Si la tension / fréquence / l'évaluation du taux actuel est différent, cela peut provoquer un incendie.

L'installation de cet appareil doit être effectuée par un technicien qualifié ou une société de service.

▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique, un incendie, une explosion, des difficultés avec le produit, ou des blessures.

Installer un interrupteur et un disjoncteur consacré au climatiseur.

▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique ou un incendie

Fixer fermement l'unité extérieure pour que la partie électrique de l'unité extérieure ne soit pas exposée.

▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique ou un incendie.

Ne pas installer l'appareil a proximité d'outils chauffants et de substances inflammables. Ne pas installer l'appareil dans un endroit humide, gras ou poussiéreux, dans un endroit exposé aux rayons directs du soleil et de l'eau (gouttes de pluie). Ne pas installer l'appareil près d'un endroit susceptible d'entrainer des fuites de gaz.

▶ Cela provoquera un choc électrique ou un incendie.

Ne jamais installer l'unité extérieure sur un mur extérieur élevé où il pourrait tomber.

▶ Si l'unité extérieure tombe, vous risquez des blessures, la mort ou des dommages matériels.

Cet appareil doit être correctement mis a la terre. Ne reliez pas l'appareil a un tuyau de gaz, une conduite d'eau en plastique ou une ligne téléphonique.

▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique, un incendie, une explosion ou d'autres difficultés avec le produit.

▶ Ne jamais brancher le cordon d'alimentation sur une prise qui n'est pas mise à la terre correctement et assurez-vous qu'il soit conforme aux codes locaux et nationaux.

INSTALLATION

ATTENTION

Cet appareil doit être positionné de telle sorte qu'il soit accessible a la prise d'alimentation.

▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique ou un incendie due à une fuite électrique. Installez votre appareil sur un sol plat et dur qui peut supporter son poids.

▶ Ne pas tenir compte de ces instructions peut entraîner des vibrations anormales, du bruit ou des problèmes avec le produit. Installez correctement le tuyau de vidange pour pouvoir effectuer convenablement le drainage de l'eau.

▶ Ne pas tenir compte de ces instructions peut entraîner un débordement de l'eau et des dégâts matériels.

Lors de l'installation de l'unité extérieure, veillez a brancher le tuyau de vidange pour que le drainage s'effectue correctement

L'eau générée par l'unité extérieure au cours de l'opération de chauffage peut déborder et provoquer des dégâts matériels Particulièrement en hiver, un bloc de glace peut tomber et entraîner des blessures, la mort ou des dommages matériels.

Précautions de Sécurité

ALIMENTATION

AVERTISSEMENT

Retirez toutes les substances étrangères telles que la poussière ou l'eau des bornes de la prise d'alimentation et des points de contact avec un chiffon sec sur une base régulière.

Débranchez le cordon d'alimentation et nettoyez-le avec un chiffon sec.
▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique ou un incendie.

Sur la prise murale, branchez le cordon d'alimentation dans la bonne direction de telle sorte que le cordon se dirige vers le sol.

Si vous branchez dans la prise le cordon d'alimentation en sens inverse, les fils électriques dans le câble peuvent être endommagés et cela peut entraîner un choc électrique ou un incendie.

Lorsque l'appareil, la prise de courant ou le cordon d'alimentation est endommagé, contactez votre centre de service le plus proche.

Branchez fermement la prise d'alimentation dans la prise murale. N'utilisez pas une prise ou un cordon d'alimentation endommagé ou une prise murale mal fixée.

▶ Cela provoquera un choc électrique ou un incendie.

Lorsque vous débranchez le cordon d'alimentation, ne tirez pas sur le fil.

Débranchez la prise d'alimentation en tenant la prise.

▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique ou un incendie.

Ne pas tirer ou plier excessivement le cordon d'alimentation. Ne pas tordre ou nouer le cordon d'alimentation.

Ne pas accrocher le cordon d'alimentation sur un objet métallique, placer dessus un objet lourd, l'insérez entre les objets, ou appuyez dessus dans l'espace derrière l'appareil.

▶ Cela provoquera un choc électrique ou un incendie.

ALIMENTATION

ATTENTION

Couper le courant au disjoncteur, si vous n'utilisez pas l'appareil pendant un certain temps ou pendant une tempête/orage.

▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique ou un incendie.

UTILISATION

AVERTISSEMENT

Si l'appareil est inondé, veuillez contacter votre centre de service le plus proche.

▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique ou un incendie.
Si l'appareil produit un bruit étrange, si une odeur de brûlé apparait ou si de la fumée sort de l'appareil débranchez immédiatement le cordon d'alimentation et contactez votre centre de service le plus proche.
▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique ou un incendie.
En cas de fuite de gaz (tels que le gaz propane, gaz de pétrole liquéfié, etc), aérez immédiatement sans toucher la prise d'alimentation. Ne pas toucher l'appareil ou le cordon d'alimentation.
▶ Ne pas utiliser un ventilateur.
▶ Une étincelle peut provoquer une explosion ou un incendie.
Si vous souhaitez réinstaller le climatiseur, veuillez contacter votre centre de service le plus proche.
▶ Ne pas tenir compte de ces instructions peut entraîner des difficultés avec le produit, une fuite d'eau, un choc électrique ou un incendie.
Pour le produit, un service de livraison n'est pas prévu. Si vous décidez de réinstaller le produit dans un autre emplacement, des frais de construction supplémentaire et des frais d'installation seront facturés.
▶ Veuillez contacter votre centre de service le plus proche, si vous souhaitez installer le produit dans un endroit particulier, comme dans une zone industrielle ou a proximité de la mer où l'appareil pourrait être exposé à du sel dans l'air.

Ne pas toucher la prise électrique ou le disjoncteur si vous avez les mains mouillées.

▶ Cela peut entrainer un choc électrique.
Ne pas débrancher la prise d'alimentation ou éteindre le climatiseur avec le disjoncteur pendant son fonctionnement
▶ Brancher la prise d'alimentation dans la prise murale ou mettre en marche le climatiseur à partir du disjoncteur peut provoquer une étincelle et entrainer un choc électrique ou un incendie.
Après avoir déballé le climatiseur, conservez les matériaux d'emballage hors de la portée des enfants, les matériaux d'emballage pouvant être dangereux pour les enfants.
▶ Ne laissez pas un enfant mettre un sac sur sa tête, il y a risque de suffocation.
Ne pas mettre vos doigts ou des substances étrangères dans la prise lorsque le climatiseur est en marche.
▶ Veillez a ce que les enfants ne se blessent pas en insérant leurs doigts dans le produit.
Lors de l'opération de chauffage, ne pas toucher la lame du flux d'air avec les mains ou les doigts.
▶ Cela provoquera un choc électrique ou des brulures.
Ne pas mettre vos doigts ou des substances étrangères dans l'entrée/sortie de l'air du climatiseu
▶ Veillez a ce que les enfants ne se blessent pas en insérant leurs doigts dans le produit.
Ne pas frapper ou tirer avec force sur le climatiseur.
▶ Cela peut provoquer un incendie, des blessures ou des problèmes avec le produit.

UTILISATION

AVERTISSEMENT

Veillez à ne pas placer d'objet près de l'unité extérieure qui permettrait aux enfants de monter sur la machine.

▶ Cela peut entraîner de graves blessures pour les enfants.

N'utilisez pas le climatiseur trop longtemps dans des endroits mal aérés ou lorsque des personnes infirmes

se situent a proximité.

En raison d'un manque d'oxygène qui peut nuire a votre sante, ouvrez la fenêtre au moins une fois par heure.

Si une substance étrangère, comme l'eau est entrée dans l'appareil, couper l'alimentation en débranchant la prise de courant et mettre le disjoncteur hors tension, puis contactez votre centre de service le plus proche.

▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique ou un incendie.

Ne pas tenter soi-même de réparer, de démonter ou de modifier l'appareil.

▶ Ne pas utiliser un fusible (comme le cuivre, fil d'acier, etc) autre que le fusible standard.

▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique, un incendie, des difficultés avec le produit, ou des blessures.

UTILISATION

ATTENTION

Ne placez pas d'objets ou de dispositifs dans l'unité intérieure.

Des goutes d'eau venant de l'unité intérieure peuvent entraîner un incendie ou des dommages matériels.

Au moins une fois par an, vérifiez que le châssis de montage de l'unité extérieure n'est pas cassé.

▶ Ne pas tenir compte de ces instructions peut entraîner des blessures, la mort ou des dommages matériels.

Le courant maximum est mesuré selon la norme standard IEC pour la sécurité et le courant est mesuré selon la norme standard ISO pour l'efficacité énergétique.

Ne pas se tenir debout sur l'appareil ou placer des objets (tels que du linge, des bougies allumées, des cigarettes allumées, des plats, des produits chimiques, les objets métalliques, etc) sur l'appareil.

▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique, un incendie, des difficultés avec le produit, ou des blessures.

Ne pas faire fonctionner l'appareil si vous avez les mains mouillées.

▶ Cela peut entrainer un choc électrique.

Ne pas pulvériser les insectes volants avec des insecticides sur la surface de l'appareil.

▶ Cela peut aussi, en plus d'être nocifs pour les humains, entraîner un choc électrique, un incendie ou des problèmes avec le produit.

Ne pas boire l'eau du climatiseur.

▶ L'eau peut être nocive pour les humains.

Ne pas enfoncer et démontez la télécommande.

Ne pas toucher les tuyaux connectés avec le produit.

▶ Cela peut entraîner des brûlures ou des blessures.

Ne pas utiliser le climatiseur a des fins spécifiques telles que la préservation du matériel de précision, la nourriture, les animaux, les plantes ou les produits cosmétiques.

▶ Cela peut entrainer des dommages matériels.

Évitez d'exposer directement des personnes, des animaux ou des plantes au flux d'air du climatiseur pendant de longues périodes.

▶ Cela peut causer des dommages aux personnes, aux animaux ou aux plantes.

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

NETTOYAGE

AVERTISSEMENT

Ne pas nettoyer en pulvérisant l'eau directement sur l'appareil. Ne pas utiliser de benzène, de diluant ou d'alcool pour nettoyer l'appareil.

▶ Cela peut provoquer une décoloration, une déformation, des dommages, un choc électrique ou un incendie.

Avant de nettoyer ou de procéder a l'entretien, débranchez le climatiseur de la prise murale et attendez que le ventilateur s'arrête.

▶ Ne pas tenir compte de ces instructions peut entraîner un choc électrique ou un incendie.

POUR LE NETTOYAGE

ATTENTION

Faites attention aux arêtes vives lorsque vous nettoyez la surface de l'échangeur de chaleur de l'unité extérieure.

Pour éviter de se faire couper les doigts, porter des gants en coton épais lors du nettoyage.

Ne pas nettoyer soi-même l'intérieur du climatiseur.

Pour le nettoyage intérieur de l'appareil, contactez votre centre de service le plus proche.

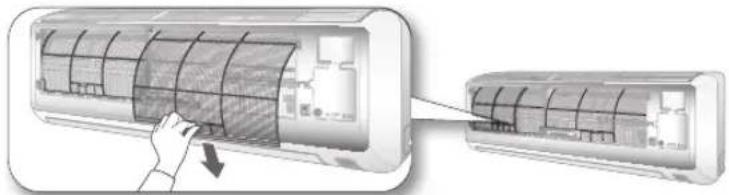

Pour le nettoyage du filtre interne, reportez-vous à la description «nettoyage du climatiseur»

▶ Ne pas tenir compte de ces instructions peut entraîner des dommages, un choc électrique ou un incendie.

Vérification avant utilisation

Mode d'utilisation

Le tableau ci-dessous indique la température et les taux d'humidité du climatiseur qui peuvent être utilisé à l'intérieur. Consulter le tableau pour une utilisation optimale.

Mode Température intérieure Température extérieure Humidité intérieure
Refroidissement	16°C~32°C 15°C~52°C Humidité relative de 80% ou moins
Séchage	18°C~32°C 15°C~52°C -
Chauffage	27°C ou moins -5°C~24°C	-

En mode de refroidissement, si le climatiseur fonctionne longtemps dans une zone de forte humidité, il peut se former une condensation.
▶ Si la température extérieure descend a -5^ , la capacité de chauffage peut diminuer jusqu'à 60% \~ 70% de la capacité spécifiée selon les conditions d'utilisation.

La maintenance de votre climatiseur

Protections internes via le système de contrôle de l'unité

▶ Cette protection interne est mise en marche si une erreur interne se produit dans le climatiseur.

Type Description
Contre l'air froid	Le ventilateur interne sera éteint a l'encontre de l'air froid lorsque la pompe à chaleur fait chauffage.
Cycle de dégivrage	Le ventilateur interne sera éteint a l'encontre de l'air froid lorsque la pompe à chaleur fait chauffage.
Protéger le compresseur	Afin de protéger le compresseur de l'unité extérieure, le climatiseur ne démarre pas immédiatement son fonctionnement.

Si la pompe à chaleur fonctionne en mode chauffage, le cycle de dégivrage est actionné pour enlever le givre de l'unité extérieure qui s'est déposée a basse température.

Le ventilateur interne est coupé automatiquement et redémarre seulement une fois le cycle de dégivrage terminé.

Vérification du nom des pièces

Votre climatiseur peut être légèrement différent de l'illustration ci-dessus en fonction de votre modèle.

Principaux composants

Capteur de température de la pièce

FRANÇAIS

Filtre à air (sous le panneau) Prises d'air Lame de débit d'air (haut et bas) Lame axe de levier Lame de débit d'air (gauche et droit) Indicateur spi Affichage

Indicateur température Indicateur de fonctionnement Indicateur Smart Saver Rappel Nettoyage du filte Indicateur Timer (Minuterie)/ Auto clean Récepteur de télécommande Touche Power (MARCHE/ARRET)

Vérification télécommande

un indicateur de transmission 📋) apparaîtra sur l'écran de la télécommande.

Touches de la télécommande

Power Marche/Arrêt du climatiseur. Mode Configurer l'un des 5 modes de fonctionnement (voir pages 10 -11 pour les instructions). Quiet (Cette fonction n'est pas comprise pour ce climatiseur.) Air swing! Activer/Désactiver automatiquement de haut en bas le mouvement de la lame d'air. Fan Ajustez le réglage du débit d'air avec les 4 vitesses de ventilation différentes telles que Auto/Low/Med/High. La fonction d'light Cool n'est pas disponible pour ce modèle. good' sleep Ajuster le modegood' sleep . Filter Reset Réinitialiser le rappel de Filter Clean. Bip off Pour annuler le bip sonore lorsqu'un bouton est pressé. Éclairage d'écran éteint Pour éteindre l'éclairage de l'écran Set/Cancel Ajuster/Annuler le modegood' sleep / minuterie. Off Timer Réglez l'Off Timer à la position On. SAMSUNG SPi : Set the SPi function on/off Smart Saver Le mode ÉCO permet de réduire la valeur maximale de consommation d'énergie et d'entretenir un espace frais avec une température entre 24 °C ~ 30 °C. Turbo TURBO Faire fonctionner la vitesse automatique du ventilateur pour refroidir rapidement. Temp + Augmentation / diminution de la température de 1 °C. Auto Clean Fonction nettoyage automatique – Séchage interne de l'unité intérieure pour se débarrasser de l'odeur. On Timer Réglez l'On Timer à la position On. Use 2nd function La fonction Temp/Humi n'est pas disponible pour ce modèle.

NOTE

ncF], l'indicateur2ndF s'affiche sur la commande à distance et vous pouvez alors

changer les fonctions sur la commande à distance comme indiqué ci-dessous.

Si vous sélectionnez la fonction sous le bouton lorsque la fonction du bouton est sur la fonction, la fonction 2^nd F est annulée.

ATTENTION

Assurez-vous que l'eau ne'infiltre pas dans la télécommande.

La fonction Quiet (Silencieux) n'est pas disponible pour ce modèle.

Si vous appuyez sur le bouton Quiet (Silencieux) en mode de refroidissement, le climatiseur fonctionnera en mode automatique.

Écran de la télécommande

Indicateur Turbo Indicateur SPi Indicateur Quiet (Cette fonction n'est pas comprise pour ce climatiseur.) Indicateur Smart Saven Indicateur utilisation2 fonction Indicateur On Timen Indicateur Off Timer Indicateurgood' sleep Auto Cool Dry Fan Heat SET 8.0 °C 2nd F HR ON OFF Indicateur de mode de fonctionnement Indicateur de batterie faible Indicateur de transmission Indicateur Air swing Indicateur vitesse du ventilateur Auto (Turbo) Low Medium High Indicateur d'light Cool (Cette fonction n'est pas comprise pour ce climatiseur.)

Changement de piles

Lorsque la batterie est épuisée, il sera affiché (☑) a l'écran de la télécommande. Changez les piles lorsque cet icône apparaît. La télécommande nécessite deux piles AAA de 1,5V.

Conservation de la télécommande

Si vous prévoyez de ne pas utiliser le système pendant un certain temps, retirez les piles et conservez-les.

Installation des piles

1. Poussez la flèche sur le côté arrière de la télécommande et tirez vers le haut.

1. Installez deux batteries AAA. Vérifiez et assortissez les signes "+" et "-" en conséquence. Assurez-vous que vous avez installé les batteries dans la position correcte.

1. Fermez la couverture en la glissant de nouveau à son position originale. Vous devriez entendre le bruit de clic quand la couverture est bloquée correctement.

La présence de lampes électroniques fluorescentes telles que les lampes fluorescentes onduleuses peuvent gêner la bonne réception du signal.

télécommande.

Fonction de base

Vous pouvez sélectionner le mode fonctionnement de base en appuyant sur la touche Mode.

Auto

En mode Auto, le climatiseur règle automatiquement la température et la vitesse du ventilateur en fonction de la température ambiante.

l'opération un réglage de température et un mode de fonctionnement approprié COOL ou HEAT basé sur la température ambiante.

Cool(Refroidissement)

En mode Refroidissement, le climatiseur refroidira votre intérieur. Vous pouvez ajuster la température et la vitesse du ventilateur pour avoir un pièce plus fraîche en saison chaude.

d'attendre pour amener la température intérieure a la fraîcheur souhaitée.

Dry (Séchage)

Le climatiseur en mode Dry agit comme un déshumidificateur en éliminant l'humidité de l'air intérieur. Le mode Dry permet d'obtenir de l'air frais dans un climat hiode.

Afin d'optimiser la capacité de déshumidification lors de l'opération de séchage, le climatiseur peut fonctionner à température inférieure ou supérieure à la température consigne de la télécommande.

Fan (Ventilateur)

Le mode Fan peut être sélectionné pour aérer votre chambre. Le Mode Fan sera utile pour rafraîchir l'air vicié dans votre chambre.

Heat (Chauffage)

Le climatiseur chauffe et refroidit. Réchauffez votre chambre dans le froid de l'hiver avec cet appareil polyvalent.

pour éviter toute explosion de froid.

réchauffe la pièce en énergie thermique a partir de l'air extérieur, la capacité chauffage empérature extérieure est extrêmement basse.

Si vous sentez que le climatiseur ne chauffe pas suffisamment, utiliser un appareil de chauffage supplémentaire en combinaison avec le climatiseur.

- Seuls les modèles chauffants possèdent cette fonction : AQ09/12/18/24**Series.

Appuyer sur la touche pour mettre en marche le climatiseur.

Appuyer sur la touche Mode pour définir le mode de fonctionnement.

Appuyer sur la touche pour régler le ventilateur a la vitesse souhaitée.

Appuyer sur la touche pour régler la température.

Auto Vous pouvez régler la température désirée de 1 °C entre 16°C~30°C.

Cool Vous pouvez régler la température désirée de 1 °C entre 16°C~30°C.

Dry Vous pouvez régler la température désirée de 1 °C entre 18°C~30°C.

Fan Le réglage de la température n'est pas possible.

Heat Vous pouvez régler la température désirée de 1 °C entre 16°C~30°C.

d'air peut être réglé manuellement (voir page 12 pour les instructions). Le mode de séchage est disponible uniquement avec le mode de refroidissement.

Réglage de la direction du flux d'air

Le débit d'air peut être dirigé vers la position désirée.

Flux d'air vertical

Les lames de débit d'air se déplacent vers le haut et vers le bas.

Appuyer sur la touche Air swing de la télécommande.

L'indicateur de l'air swing se mettra en marche et les lames de flux d'air se déplaceront en permanence vers le haut et vers le bas pour faire circuler l'air.
- Appuyer de nouveau sur la touche Air swing de la télécommande afin de garder la direction du flux d'air dans une position constante.

Flux d'air horizontal

Assurez-vous qu'une des lames de l'axe du levier sortant des lames de débit d'air ne soient pas brisées.

direction du flux d'air dans la position constante que vous préférez.

ATTENTION du flux d'air horizontal. Lorsque l'appareil est mal utilisé, Il y a risque de blessures. Lame axe de levier

Utilisation de la fonction Turbo

La fonction Turbo est utile pour refroidir rapidement et efficacement votre intérieur.

Smart Saver Turbo Quiet

L'indicateur Turbo apparaît sur l'écran de la télécommande et le climatiseur se met en fonction Turbo pour 30 minutes.

Annuler Appuyez une fois de plus sur la touche Turbo.

Cool r₅

elle s'annulera automatiquement.

ventilateur.

Modegood'sleep

Pour un sommeil confortable, le climatiseur fonctionnera aux modes Fall asleep (s'endormir) > Sound sleep (sommeil profond) > Wake up(réveil) à partir de la modgood'sleep.

+ Temp - d'light Cool Fan ✓ Auto Clean Filter Reset Temp Humi Beep Off good sleep Display On Timer Off Timer Set Cancel

Cool 8.0 HR OFF

Lorsque le climatiseur est en marche et en mode froid/chaud

1. Appuyer sur la touchegde la télécommande.

good' sleep L'indicateur good' sleep apparaît et l'indicateur d'Off timer commence à clignoter sur l'écran de la télécommande.

2. Appuyez sur good'sleep pour régler l'heure.

• Vous pouvez régler l'heure dans une demi-unité horaire de 30 minutes \~ de 3 heures et dans une unité d'heure de 3 heures\~ 12 heures.
  Les heures de fonctionnement peuvent être réglées de 30 minutes minimum a 12 heures maximum.
  Les heures de fonctionnement par défaut sont fixées à 8 heures.

3. Appuyez sur la touche Set/Cancel pour activer son fonctionnement.

L'indicateur Off timer s'arrêtera de clignoter et le temps réservé sera affiché pendant 3 secondes. Le climatiseur fonctionnera alors e good' sleep (Cool).
Si vous n'appuyez pas sur la touche Set/Cancel dans les 10 secondes après gavoir appuyésur good' sleep le climatiseur retournera l'étatprécédent. Vérifiez l'indicateur Off timer et ⏻ l'indicateur de l'unité intérieure.

Annuler Appuyez une fois de plus sur la touche Set/Cancel.

	Vous pouvez régler la température souhaitée par 1 ° C entre 16 ° C ~ 30 ° C.
	La vitesse du ventilateur sera ajustée automatiquement en fonction du modegood’ sleep.Cependant, si vous sélectionnez le modegood’ sleep lorsque le mode chauffage est en marche, vous avez la possibilité d’ajuster la vitesse du ventilateur .
	La direction du flux d’air sera ajustée automatiquement en fonction du modegood’ sleep.Cependant, si vous sélectionnez le modegood’ sleep lorsque le mode chauffage est en marche, vous avez la possibilité d’ajuster la direction du flux d’air .

Changement de température et de vitesse de ventilateur dans le mogleod' sleep

good' sleep: Perm et un réveil agréable et vous permet de vous sentir rafraichi.

Vous pouvez mettre en mode Off timer good' sleep good' sleep aura été réglée pour une période trop courte ou trop longue, la valeur défaut étant fixée a 8 heures. good' sleep mest fixé à moins de 4 heures, son fonctionnement s'arrêtera automatiquement. Si le mode good' sleep est réglé à 5 heures, il fonctionnera en mode Réveil durant la dernière heure avant son arrêt. La température recommandée est entre 25°C\~27°C pour le refroidissement et entre 21°C\~23°C pour le chauffage.

Réglage du On/Off timer

Vous pouvez régler automatiquement et a tout moment le climatiseur à activer/désactiver

Régler On timer lorsque le climatiseur est en arrêt / Régler Off timer lorsque le climatiseur est en marche.

Réglage On timer

On Timer Off Timer Set Cancel ON

1. Appuyez sur la touche On timer/ Off timer.

L'indicateur On timer/ Off timer clignotera sur l'écran de la télécommande.

1. Appuyez sur la touche On Timer/Off Tmer pour régler l'heure.

2. Vous pouvez régler l'heure dans une demi-unité horaire de 30 minutes \~ de 3 heures et dans une unité d'heure de 3 heures\~ 24 heures
   Les heures de fonctionnement peuvent être réglées de 30 minutes minimum a 24 heures maximum.

3. Appuyez sur la touche Set/Cancel pour activer son fonctionnement.

L'indicateur On timer s'arrêtera de clignoter et le temps réservé sera affiché pendant 3 secondes.
Si vous n'appuyez pas sur la touche Set/Cancel dans les 10 secondes après avoir sélectionné heure, le climatiseur retournera à son état précédent. Vérifiez l'indicateur On timer ou Off timer et ⚫ l'indicateur de l'unité intérieure.

Réglage Off timer

On Timer Off Timer Set Cancel Auto SET 24 °C OFF

Appuyer sur la touche CSet/ancel.Annuler

Options supplémentaires disponibles dans le mode On timer
Mode	Vous pouvez choisir entre Auto/Cool/Dry/Fan/Heat.
	Vous pouvez ajuster la vitesse du ventilateur aux modes Cool/Fan/ Heat .
	Vous pouvez ajuster la température aux modes Auto/Cool/Dry/Heat .

Timer / Off Timer et les fonctions good' sleep de Off timer.

• Une fois que la minuterie a été réglée, le temps établi est affiché pour 3 secondes avant de disparaître.
• Si la fonction de la minuterie est utilisée en mode Chauffage, le climatiseur fonctionne avec le mode précédemment utilisé (AS**Series)

Combinaison On Timer et Off Timer

Si le climatiseur est en marche Si le climatiseur est en arrêt
Ajuster le temps sur On timer est plus long que sur Off timer Ex) On timer: 3 heures, Off timer : 1 heure- Le climatiseur fonctionnera après Off timer 1 heure à partir du moment où vous avez réglé la minuterie. Votre climatiseur se mettra en marche au bout de 2 heures	Ajuster le temps sur On timer est plus court que sur Off timer Ex) On timer: 3 heures, Off timer : 5 heures- Une fois la minuterie réglée, la fonction On timer s'activera au bout de 3 heures.Votre climatiseur restera allumé pendant 2 heures puis s'éteindra automatiquement.

Le réglage de l'heure On timer et Off timer devrait être différent les uns des autres.

Les deux touches minuterie On (marche) et Off (arrêt) s'annuleront et l'indicateur disparaîtra.

Utilisation de la fonction Smart Saver

Cette fonction définie la plage limite de température pour vous aider à économiser l'énergie lors du fonctionnement du climatiseur en mode Cool.

Appuyez sur la touche Smart Saver de la télécommande pendant que le climatiseur fonctionne en mode Cool.

L'indicateur Smart Saver et l'indicateur air swing apparaissent automatiquement sur l'écran de la télécommande. Les lames de débit d'air se déplacent vers le haut et vers le bas.
La température augmentera automatiquement à 24°C, si son réglage est inférieure à 24°C.

Annuler Appuyez une fois de plus sur la touche Smart Saver.

à 24°C \~ 30°C.

Saver en appuyant de nouveau sur la touche Smart Saver.

11 pour les instructions).

active, elle s'annulera automatiquement.

UTILISATION DE LA FONCTION SPi < POUR LE MODELE SPi >

Le SPi, l'ion super-plasma, génère de l'hydrogène (H) et de l'oxygène (O2) pour éliminer toute substance polluée ou toute décomposition de ces particules nuisibles. Il vous permet de mieux respirer, comme si vous étiez au bord de cascades, de l'océan, de rivière et des montagnes.

1. Appuyez sur le bouton SPi de la télécommande.

L'indicateur SPi s'affichera sur l'écran de la télécommande et le climatiseur générera le SPi.

- Le mode SPi peut être sélectionné, que le climatiseur soit allumé ou éteint. - Le mode SPi s'activera automatiquement lors du démarrage du climatiseur.

1. Appuyez sur le bouton SPi de la télécommande. SPi mode you set will be canceled.

Utilisation de la fonction Auto clean

La fonction Auto clean empêchera l'infiltration de la moisissure en éliminant l'humidité à l'intérieur de l'unité intérieure. Votre unité intérieure fait évaporer l'humidité qui se trouve a l'intérieur de l'unité. N'hésitez pas à activer cette fonction qui peut vous fournir un air plus propre et plus sain.

Appuyer sur la touche Auto clean.

Lorsque le climatiseur est éteint,

▶ L'indicateur Auto clean apparaît sur l'écran de l'unité intérieure et la fonction Auto clean se met en marche.

Lorsque le climatiseur fonctionne,

L'indicateur Auto clean apparaît sur l'écran de l'unité intérieure et la fonction Auto clean se met en marche une fois le fonctionnement du climatiseur terminé.
※ Le temps du nettoyage automatique peut varier en fonction du mode utilisé précédemment.

Annuler Appuyer de nouveau sur la touche Auto clean.

fonctionnement du climatiseur terminé.

Utilisation de la FILTER RESET

L'indicateur Filter clean reminder (Rappel de nettoyage du filtre) s'allume sur le panneau d'affichage de l'unité intérieure afin de vous indiquer que le filtre a besoin d'être nettoyé. Après avoir nettoyé le filtre, appuyez sur le bouton Filter Reset (Réinitialisation du filtre) pour réinitialiser l'indicateur Filter clean reminder (Rappel de nettoyage du filtre). L'indicateur Filter clean reminder (Rappel de nettoyage du filtre) s'éteint.

Nettoyage du climatiseur

Assurez-vous que l'appareil est éteint et débranché de la prise murale lorsque vous nettoyez le climatiseur.

Nettoyage de l'unité interne

Essuyez la surface de l'appareil avec un chiffon sec ou légèrement humide en cas de besoin.

contacter le centre de service pour le nettoyer.

solvants organiques (tels que du diluant, du kérosène et de l'acétone, etc) pour nettoyer la surface du produit ou y poser des autocollants. Ceci pourrait endommager la surface du climatiseur.

Nettoyage de l'échangeur chaleur de l'unité extérieure

La capacité de refroidissement peut diminuer si de la poussière s'est accumulée sur l'échangeur de chaleur.accumulée sur l'échangeur de chaleur.
Par conséquent, nettoyer le régulièrement.
▶ Utiliser de l'eau pour nettoyer la poussière.

difficile extérieure, n'hésitez pas a contacter votre centre de service.

de l'unité extérieure.

Echangeur Chaleur (L'illustration peut légèrement varier selon les modèles)

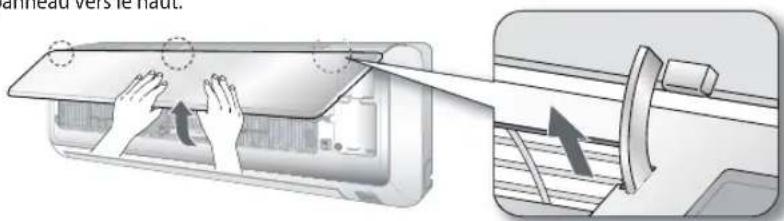

Ouverture du panneau

Saisir fermement le panneau avant et tirer vers le bas pour ouvrir. Puis, soulever doucement le panneau vers le haut.

airmeau vers le haut.

Nettoyage du climatiseur

Changement du filtre à air

Saisissez la poignée et soulevez-la. Ensuite, tirez vers vous le filtre à air et faites-le glisser vers le bas.

Nettoyage du filtre à air

Le filtre à air lavable capture les particules de l'air. Vous pouvez nettoyer le filtre avec un aspirateur ou le laver à la main.

Ouvrez le panneau et enlev the fal air.

Nettoyezle filtre à air avec un aspirateur ou une brosse douce. S'il y a trop de poussière, le rincer à l'eau courante.

Installer de nouveau le filtre à air dans sa position d'origine et fermer le panneau avant.

Sécher soigneusement 1946 à air dans un endroit aéré.

• Nettoyez le filtre a air toutes les 2 semaines ou lorsque la touche rappel nettoyage du filtre s'allume. Le nettoyage peut différer selon l'usage et les conditions environnementales. Nettoyer au moins une fois par semaine la zone poussièreuse.
  Lorsque l'indicateur Filter clean reminder (Rappel de nettoyage du filtre) est allumé, veuillez appuyer sur le bouton Filter Reset (Réinitialisation du filtre) de la télécommande.
• Le rappel de nettoyage de filtre est une fonction optionnelle. Cette fonction varie selon le modèle.
• Ne pas faire sécher le filtre a air dans un endroit confiné (ou humide), il pourrait générer de mauvaises odeurs. Au cas où cela se produirait, le nettoyer à nouveau et le faire sécher dans un endroit bien ventilé.

Entretenir votre climatiseur

Si le climatiseur ne sera pas utilisé pendant une longue période de temps, séchez le climatiseur à le maintenir dans la meilleure condition.

1. Séchez le climatiseur entièrement par l'opération en mode Fan pendant 3 à 4 heures et débranchez le cordon d'alimentation. Il y aurait des endommagements internes s'il y a encore l'humidité dans les composants.
2. Avant d'utiliser le climatiseur à nouveau, séchez les composants intérieurs du climatiseur à nouveau en exécutant en mode Fan pendant 3 à 4 heures. Ceci aide à éliminer les odeurs qui aient eu généré de l'humidité.

Contrôles périodiques

Reportez-vous au tableau suivant pour maintenir le climatiseur correctement.

Type Description		Tous les 2 semaines	Tous les 3 mois	Tous les 4 mois	Une fois par an
Unité intérieure	Nettoyer le filtre à air (1)
	Nettoyer la casserole de drain condensé (2)
	Nettoyer complètement l’échangeur de chaleur (2)
	Nettoyer le tuyau de drain condensé (2)
	Changer les piles de la télécommande (1)
Unité extérieure	Nettoyer l’échangeur de chaleur endehors de l’unité (2)
	Nettoyer l’échangeur de chaleur à l’intérieur de l’unité (2)
	Nettoyer les composants électriquesavec le jet d’air (2)
	Vérifier si tous les composantsélectriques sont bien vissés (2)
	Nettoyer le ventilateur (2)
	Vérifier si tout ventilateur est bien serré (2)
	Nettoyer la casserole de drain condensé (2)

- : Cette marque de contrôle nécessite la vérification de l'unité intérieure / extérieure périodiquement, en respectant la description de maintenir le climatiseur correctement.

(1) Les opérations décrites doivent être effectuées plus fréquemment si le lieu d'installation est très poussiéreux. (2) Ces opérations doivent toujours être effectuées par un personnel qualifié. Pour des informations plus détaillées, voir le manuel d'installation.

Dépannage

Si le climatiseur fonctionne de manière anormale, reportez-vous au tableau ci-dessous. Cela vous permettra d'économiser du temps et des dépenses inutiles.

PROBLEME SOLUTION
Le climatiseur ne fonctionne pas.	Vérifiez l’état de l’alimentation, puis faites fonctionner à nouveau le climatiseur.Vérifiez le réglage de l’Offner. Faites fonctionner le climatiseur en appuyant de nouveau sur la touchePower.
Le réglage de la température ne fonctionne pas.	Vérifiez si vous avez sélectionné le mode Fan / Turbo. Dans ces modes, la température désirée est réglée sur Auto, vous ne pouvez donc pas régler la température.
L’Air froid / chaud ne sort pas du climatiseur.	Vérifiezbas (en mode chaleur) que la température actuelle. Appuyer sur la toucheTemp+ ou – de la télécommande pour changer la température réglée.Vérifiez l’état de propreté d’filtaair. Les performances du climatiseur (froid/chaud) peuvent diminuer en cas de poussière sur le filtre à air. Nous vous recommandons un nettoyage fréquent.Vérifiez si l’unité extérieure est couverte ou installée près d’un obstacle. Débarrasser le climatiseur de tout objet gênant.extérieure avec des rideaux.Vérifiez si le climatiseur ne fonctionne pas en mode de dégivrage. S’il y a présence de givre ou si la température extérieure est trop basse, le climatiseur se mettra automatiquement en mode de dégivrage. En mode de dégivrage, le ventilateur intérieur s’arrête et l’air froid ne sort pas.(chauffage) sera moindre, si les portes ou les fenêtres sont ouvertes. Fermez les portes et les fenêtres.Vérifiez le fonctionnement du climatiseur une fois le mode refroidissementhauffage éteint. Dans ce cas uniquement, un ventilateur fonctionnera pour protéger le compresseur extérieur.Vérifiez si la longueur du tuyau n’est pas trop longue. La capacité de refroidissement (chauffage) sera moindre, si la longueur du tuyau dépasse la longueur maximale autorisée.
Le réglage du débit d’air ne fonctionne pas.	Vérifiezgood’ sleep.Dans ces modes, la température désirée est réglée sur Auto, vous ne pouvez donc pas régler la température.
La vitesse du ventilateur ne fonctionne pas.	Vérifiez si vous avez sélectionné le mode Auto / Dry / Turbgood’ sleep. Dans ces modes, la vitesse du ventilateur est réglée sur Auto, vous ne pouvez donc pas régler la vitesse du ventilateur.
La télécommande ne fonctionne pas.	Vérifiez si vos piles ne sont pas épuisées.Vérifiez l’éventuelle présence d’appareils d’éclairage près du climatiseur. Une lumière intense provenant d’ampoules fluorescentes ou de néon peut interrompre les ondes électriques.
La fonction Timer (minuterie) ne fonctionne pas.	le temps.
L'indicateur clignote en permanence.	⬆ ou débrancher le cordon d'alimentation / éteindre la touche power auxiliaire.Si l'indicateur clignote toujours, contacter le centre de service
Il y a une odeur anormale dans la pièce.	le climatiseur en mode de ventilation pendant 1 ~ 2 heures. (Nous n'utilisons pas de composants malodorants dans le climatiseur.)
	proche.
On entend un bruit anormal.	circulation du réfrigérant. Ceci est normal.
La fumée sort de l'unité extérieure.	fonctionnement du dégivrage de l'échangeur de chaleur externe en hiver.
De l'eau coule du tuyau de raccordement de l'unité extérieure.

FRANÇAIS

INSTALLATION

× Dans ce manuel, vous pouvez trouver les noms de modèle écrit en forme filmée, comme indiqué dans le tableau suivant.

Noms de Modèles	Modèles Inclus Remarque
AS **E **	AS09E **, AS12E **, ASA824E*,AS19E **,, **AS25E **	Le groupement a été fait par séries
AQ**E **	AQ09E **, AQ12E **, AQ18E **, AQ24E **

Précautions de Sécurité

Suivez attentivement les précautions énumérées ci-dessous, elles sont essentielles pour garantir la sécurité de l'équipement.

fi

eff

fi

Informations Générales

Lisez attentivement le contenu de ce manuel avant d'installer le climatiseur et conserver-le dans un endroit sûr afin de pouvoir l'utiliser comme référence après l'installation.
Pour une sécurité maximale, les installateurs devraient toujours lire attentivement les avertissements suivants.
▶ Conserver le manuel d'utilisation et d'installation dans un endroit sûr et n'oubliez pas de le remettre au nouveau propriétaire au cas ou le climatiseur serait vendu ou transféré.
Ce manuel explique comment installer une unité intérieure avec un système mixte de deux unités Samsung L'utilisation d'autres types d'unités avec différents systèmes de contrôle peut endommager les unités et invalider la garantie. Le fabricant ne sera pas responsable des dommages découlant de l'utilisation d'unités non-conformes.
Le climatiseur est conforme aux exigences de la Directive Basse Tension (72/23/EEC), la directive EMC (89/336/EEC) et la Directive relative aux équipements sous pression (97/23/EEC).
Le fabricant ne sera pas responsable des dommages provenant de toute modification non autorisée ou abusive de la connexion électrique et les exigences énoncées dans le tableau "Limites de fonctionnement", inclus dans le manuel. La garantie sera immédiatement annuler.
Le climatiseur doit être utilisé uniquement pour les applications pour lesquelles il a été conçu: L'unité intérieure n'est pas apte à être installé dans les zones utilisées pour la blanchisserie.
▶ Ne pas utiliser les unités si elles sont endommagées. Si des problèmes surviennent, éteindre l'appareil et le débrancher de l'alimentation.
Afin d'éviter des chocs électriques, des incendies ou des blessures, toujours arrêter l'appareil, désactivez le commutateur de protection et contacter le support technique de Samsung si l'unité produit de la fumée, si le câble d'alimentation est chaud ou endommagé ou si l'appareil est très bruyant.
Inspecter toujours et régulièrement l'unité, les branchements électriques, les tubes réfrigérants et les protections. Ces opérations doivent être effectuées par du personnel qualifié.
Puisque l'appareil contient des pièces en mouvement, il doit toujours être gardé hors de la portée des enfants.
▶ Ne pas tenter de réparer, déplacer, de modifier ou de réinstaller l'appareil. Si elles sont effectuées par du personnel non autorisé, ces opérations peuvent provoquer des chocs électriques ou des incendies.
▶ Ne pas placer des récipients avec du liquide ou d'autres objets sur l'appareil.
Tous les matériaux utilisés pour la fabrication et le conditionnement de l'air conditionné sont recyclables.
Le matériel d'emballage et les piles épuisées de la télécommande (en option) doivent être éliminés conformément aux lois en vigueur.
Le climatiseur contient un réfrigérant qui doit être éliminé en tant que déchet spécial. À la fin de son cycle de vie, le climatiseur doit être éliminé dans les centres agréés ou retournés au détaillant afin qu'il puisse être éliminé correctement et en toute sécurité.

22

Installation de l'unité

Toujours démonter les lignes électriques avant les tubes de réfrigérant.

Dès réception, inspecter le produit pour vérifier qu'il n'a pas été endommagé pendant le transport. Si le produit semble endommagé, NE PAS l'installer et signaler immédiatement les dommages au transporteur ou au détaillant (si l'installateur ou le technicien agréé a recueilli le matériel chez le détaillant.)
Après avoir terminé l'installation, toujours effectuer un test fonctionnel et fournir a l'utilisateur les instructions sur le fonctionnement du climatiseur. Si vous utilisez un climatiseur de type multiple, effectuer un test fonctionnel tel que décrit dans le manuel d'installation fourni avec l'unité extérieure.
Ne pas utiliser le climatiseur a proximité de substances dangereuses ou d'équipement inflammable au risque d'incendies, d'explosions ou de blessures.
Afin d'éviter des blessures accidentel avec le ventilateur de l'unité intérieur, installer l'unité intérieure au moins 2,5 m au-dessus du sol.

apte a être installé dans les zones utilisées pour la blanchisserie.

Nos appareils doivent être installés en conformité avec les espaces indiqués dans le manuel d'installation. Il est impératif d'assurer l'accessibilité des deux côtés de l'appareil pour pouvoir effectuer l'entretien courant et les éventuelles réparations. Les composants des unités doivent être accessibles et doivent être démontés dans des conditions de sécurité aussi bien pour les personnes que pour les objets.

Lorsque l'installation n'est pas respecté comme indiqué dans le manuel, le coût nécessaire pour atteindre et réparer l'appareil (en matière de sécurité, tel que requis par la réglementation actuellement en vigueur) avec des élingues, des camions, des échafaudages ou tout autre moyen d'élévation ne sera pas considéré sous garantie et sera facturés à l'utilisateur final.

Alimentation, fusible ou disjoncteur

Toujours vérifier que l'alimentation est conforme aux normes de sécurité actuelles. Toujours installer le climatiseur en conformité avec les normes de sécurité locales.
▶ Toujours vérifier que la connexion à la terre est appropriée et disponible.
Vérifiez que la tension et la fréquence de l'alimentation sont conformes aux spécifications et que la puissance installée est suffisante pour assurer le fonctionnement de tout autre appareil domestique connecté à la même prise électrique.
▶ Toujours vérifier que les interrupteurs de coupure et de protection sont convenablement dimensionnés.
Vérifiez que le climatiseur est relié à une alimentation conforme avec les instructions fournies dans le schéma de câblage inclus dans le manuel.
Toujours vérifier que les connexions électriques (entrée de câble, section du conduit, protections ...) sont conformes aux spécifications électriques et aux instructions fournies dans le schéma de câblage.
Toujours vérifier que toutes les connexions soient conformes aux normes applicables à l'installation de climatiseur.

Choisir l'emplacement d'installation

Unité intérieure

▶
▶
- Installez les unités intérieure et extérieure dans la différence de la longueur et de la hauteur maximales de la tuyauterie réfrigérante indiquées dans le plan d'installation
▶ Mur solide capable de prévenir la vibration et assez fort pour tenir le poids du produit
▶ A l'abri du rayon de soleil direct
▶ 1 mètre ou plus loin de la télévision ou la radio (afin de prévenir la distorsion de l'écran ou l'émission du bruit)
▶ Le plus loin de lampes fluorescente et incandescente (ainsi la télécommande fonctionnera sans problème)
▶ Un endroit facile à changer le filter d'air

Choisir l'emplacement d'installation

Unité extérieure

▶ A l'abri du vent fort
▶ Endroits bien aérés et sans poussières
▶ A l'abri du rayon de soleil direct et des pluies
▶ A l'abri du bruit ou de la chaleur qui gêneraient les voisins
▶ Mur ou support solide capable de prévenir la vibration et assez fort pour tenir le poids du produit
▶ Où il n'y risquede fuite de gaz inflammable
▶ Endroit facile à installer un support lors d'installation de l'unité dans un endroit élevé
3 mètres ou plus loin de la télévision ou la radio (afin de prévenir la distorsion de l'écran ou l'émission du bruit)
▶ Installez l'unité horizontallement
- Placer l'appareil dans un endroit ou l'eau drainée ne posera pas de problème.
Placer l'appareil dans un endroit sans plantes (en particulier les plantes grimpantes) et dans un endroit ou les petits animaux ne peuvent pas accéder.

- Où il y a de l'huile mécanique Environnement-saline comme des plages

- existe du

- Où gaz sulfureux

Où il y a d'autres atmosphères spéciales

Lors de l'installation du climatiseur, respecter. la distance et la longueur maximale comme dans l'image ci-dessous.

Enveloppez les tuyaux de réfrigérant et le tuyau de vidange avec le coussin absorbant et la bande de vinyle. Pour plus de détails, reportez-vous à la page 37. 125mm ou plus 300mm ou plus 125mm ou plus Vous pouvez choisir le sens du drainage (gauche ou droite). L' comme la longueur maximum de tuyau et 3 m comme la longueur minimale du tuyau (ceci permettra de réduire le bruit et les vibrations) ATTENTION 'L' mètres longueur maximale totale du tuyau. 600mm minimum 300mm minimum 300mm minimum 600mm minimum 'H' calcule la hauteur totale maximale des tuyaux. Faire au moins un tour : Ceci permettra de réduire le bruit et les vibrat

* L'apparence de l'unité peut être différente à partir du diagramme et en fonction du modèle.

Espace nécessaire pour l'Unité Extérieure

Lors de l'installation 1 de l'unité extérieure

Vue d'en haut Vue de coté Prises d'air Sortie d'air Sortie d'air Prises d'air

•, Direction flux d'air

♦ Lorsque la sortie d'air est opposée au mur

Lorsque la sortie d'air est vers le mur

15000 ou plus

Lorsque 3 côtés de l'unité extérieure sont bloqués par le mur

300 ou plus 150 or ou plus 600 ou plus

◆ La partie supérieure de l'unité extérieure et la sortie d'air est vers le mur

2000 ou plus 1500 ou plus

◆ La partie supérieure de l'unité extérieure et la sortie d'air est opposée au mur

500 ou plus 300 ou plus

Lorsque les murs avant et arrière de l'unité extérieure sont bloqués.

300 ou plus 1500 ou plus

Lors de l'installation de plus de 1 unité extérieure

◆ Lorsque la sortie d'air est vers le mur

1500 ou plus

Lorsque 3 côtés de l'unité extérieure sont bloqués par le mur

300 ou plus 300 ou plus 600 ou plus 600 ou plus 600 ou plus

Choisir l'emplacement d'installation

(Unité : mm)

Lorsque les murs avant et arrière de l'unité extérieure sont bloqués.

600 ou plus 600 ou plus 300 ou plus 1500 ou plus

Lorsque l'avant et l'arrière de l'unité extérieure est en direction du mur.

1500 ou plus 600 ou plus 3000 ou plus 3000 ou plus 200 ou plus

◆ La partie supérieure de l'unité extérieure et la sortie d'air est opposée au mur

500 ou plus 300 ou plus 500 ou plus 300 ou plus

produit.

effet

effet.

Accessoires

Les accessoires suivants sont fournis avec le climatiseur

Accessoires pour unité intérieure

Accessoires pour unité extérieure

Bouchon de vidange (1) Butée caoutchouc (4)

Utilisez les écrous lors de la connexion des tuyaux.

montage comme dans l'image ci-dessous.

Accessoires en option

Les accessoires de raccordement suivant sont facultatifs. S'ils ne sont pas fournis, obtenez-les avant d'installer le climatiseur.

Tuyau Isolé Assemblé, ∅6,35mm (1)	Tuyau Isolé Assemblé, ∅9,52mm (1) **09 12*	Tuyau Isolé Assemblé, ∅12,70mm (1) ** 18/19**	Tuyau Isolé Assemblé, ∅15,88mm (1) **24/25**	PET3 Tube d'Isolation en mousse (1)	Ruban Vinyle (2)	Bouchon de vidange (1)
Butée caoutchouc (4)	Collier de Serrage A (3)	Collier de Serrage B (3)	Clou Ciment (6)	M4 x 25 Vis Taraudeuse (6)	Tuyau d'évacuation, longueur 2m (1)	Mastic 100g (1)

Outils requis pour l'installation

Outils généraux

Outils pour opérations de test

Fixation de la plaque d'installation

Vous pouvez choisir la direction du tuyau de vidange selon l'endroit où vous souhaitez installer l'unité intérieure. Par conséquent, avant de fixer la plaque d'installation sur un mur ou un châssis de fenêtre, vous devez déterminer la position du trou de 65mm à travers lequel le câble, les tubes et les tuyaux passent pour connecter l'unité intérieure à l'unité extérieure. Face au mur, le tuyau et le câble peut être connecté a partir de la :

Direction du tuyau A D C D' B

1. Déterminer la position du tuyau et le trou de tuyau d'évacuation comme on le voit dans l'image et percer le trou avec un diamètre interne de 65mm de sorte qu'il soit légèrement incliné vers le bas.

(Unit: mm) ××09/12 * * Pipe hole (Ø65mm) 120 56

(Unité: mm) #18/19/24/25** Trou du tuyau (Ø65mm) 170 85

ATTENTION

qu'un seul trou après avoir choisi la direction du tuyau.

Fixation de la plaque d'installation

2. Fixation de l'unité interne

Si vous fixez l'unité intérieure sur un mur.

(1) Fixez la plaque d'installation au mur en prêtant attention au poids de l'unité intérieure.

assurez-vous que les écarts entre le mur et la plaque, créé par projetée d'ancrage, est inférieure à 20mm.

Ancre en Plastique <20mm Mur

Si vous fixez l'unité intérieure sur un châssis de fenêtre

(1) Déterminer la position des montants en bois à fixer au cadre de fenêtre.
(2) Fixer les montants en bois pour le châssis de fenêtre en prêtant attention au poids de l'unité intérieure.
(3) Fixer sur le bois, avec des vis taraudeuses, la plaque d'installation à la verticale.

Si vous fixez l'unité intérieure sur une plaque en plâtre

(1) Utilisez un localisateur de montants pour découvrir l'emplacement des poteaux.
(2) Fixer le support plaque sur deux goujons.

celle de la plaque de support.

différente

ne pourrait pas supporter le poids du produit, l'appareil pourrait tomber et causer des blessures.

Connexion du câble de montage

Spécification des câbles

Modèle Câble d'alimentation		Câble d'interconnexion
AS09**	3G, 1.0mm2	3G, 1.0mm2
AS12**	3G, 1.0mm2	3G, 1.5mm2
AS18/19**	3G, 1.5mm2	3G, 2.5mm2
	3G, 2.5mm2(M/C model name : AS19**SGE)
AS24/25**	3G, 2.5mm2	3G, 2.5mm2
AQ09**	3G, 1.0 mm2H05VV-F	5G, 1.0 mm2H07RN-F
AQ12**	3G, 1.0 mm H05VV-F	5G, 1.5 mm2H07RN-F
AQ18**	3G, 1.5 mm2H05VV-F	5G, 1.5 mm2H07RN-F
AQ24**	3G, 2.5 mm2H05VV-F	3G, 2.5 mm2H07RN-F2 x 0.75 mm2H05RN-F

parviennent pas à se connecter à l'alimentation, il doit être incorporé dans un fil avec une ouverture des contacts ≥ 3 mm

Connexion du câble

Travaux électriques

1) Pour les travaux électriques et de mise à la terre, conformez-vous aux "normes techniques des installations électriques" et à la "réglementation de câblage" de l'Acte des entreprises d'électricité
2) Serrez les vis de la plaque à bornes sous 12kgf.cm.
3) Prenez des précautions lors de la connexion de la plaque à bornes de l'unité intérieure.
- Avant de procéder à la connexion, assurez-vous que la partie à connecter de la prise du terminal est bien orientée vers le haut.

A l'envers

La prise du terminal est endommagée

Il n'y a pas de cosse à anneau pour couvrir le câble.

▶ Il ne doit pas y avoir d'espace entre le terminal et la vis lorsque la connexion est terminée.

- Tout espace restant peut entraîner un incendie en raison d'une surchauffe du contact électrique.

La prise du terminal est à l'envers.

Soit la vis n'est pas correctement insérée soit il existe un espace entre les vis et la cosse à anneau.

ATTENTION

Pour le câblage de la plaque à bornes, utilisez un câble avec un prise de cosse à anneau, uniquement.

Des câbles standards sans prise de cosse à anneau peuvent entraîner un incendie en raison d'une surchauffe du contact électrique lors lors des travaux de câblage.

Lorsque vous installez l'appareil, effectuer d'abord les connexions réfrigérant puis les connexions électriques. Connecter le climatiseur a la terre du système avant d'effectuer le raccordement électrique. Si l'appareil est désinstallé, débrancher d'abord les câbles électriques, puis ensuite les connexions réfrigérants.

Si l'unité extérieure est supérieure à 5 mètres de l'unité intérieure, vous devez étendre le câble.

La longueur maximale du câble est de 15 ( ** 09/12/18/19-24/250( ** **) mètres.

1. Si nécessaire, élargir le câble de montage.

- Ne pas connecter deux ou plusieurs câbles différents pour étendre la longueur. Cela peut provoquer un incendie.

1. Ouvrez la grille avant.
2. Retirez la vis fixant le couvercle du connecteur.
3. Faire passer le câble de montage par l'arrière de l'unité intérieure et connecter le câble de montage aux bornes. (Reportez-vous à l'image ci-dessous)

- Chaque fil est étiqueté avec le numéro du terminal correspondant.

1. Passez l'autre extrémité du câble à travers le trou de 65mm du mur.
2. Fermer le couvercle du connecteur en serrant la vis avec précaution.
3. Fermez la grille avant.
4. Retirez le couvercle du bornier sur le côté de l'unité extérieure.
5. Connecter les câbles aux bornes comme dans l'image.

Unité intérieure AS09/12/18/19** AQ Unité intérieure Unité extérieure 09/12/18** Unité intérieure ← Fil de terre (vert / jaune) ← Fil de terre (vert / jaune) AS24/25** AQ24** Unité intérieure N L M N 1 Fil de terre (vert / jaune) Fil de terre (vert / jaune) Unité extérieure Unité intérieure N L M N 1 Fil de terre (vert / jaune) Fil de terre (vert / jaune)

1. Branchez le conducteur de terre aux bornes de terre.
2. Fermer le couvercle du bornier en serrant la vis avec précaution.

- Raccorder les fils selon les codes de couleur, se référant au schéma de câblage. - Le câble d'alimentation et le câble d'interconnexion devraient être sélectionnés en fonction de la spécification de la page 28.

Installation et raccordement du tuyau de montage de l'unité intérieure

Relier les unités intérieure et extérieure avec les tuyaux en cuivre fourni par le biais de raccords évasés. Utiliser uniquement des tuyaux de réfrigération de qualité sans soudure, (type Cu DHP conformément a ISO1337), dégraissés et désoxydé, adapté a des pressions de fonctionnement d'au moins 4200 kPa et pour la pression d'éclatement d'au moins 20700 kPa. Les sanitaires de type tuyaux en cuivre ne doivent en aucun cas être utilisés.

Il y a 2 tuyaux réfrigérant de diamètres différents :

Un tuyau court est déjà monté sur le climatiseur. Vous devrez peut-être prolonger le tuyau en utilisant le tuyau de montage (en option).

La procédure de connexion pour le tuyau réfrigérant varie en fonction de la position de sortie du tuyau face au mur:

1. Découpez le cas échéant la pièce knock-out (A, B, C) à l'arrière de l'unité intérieure à moins que vous raccordiez le tuyau directement à partir de l'arrière.
2. Lisser les bords coupés.
3. Enlevez les capuchons de protection des tuyaux et raccorder le tuyau d'assemblage pour chaque tuyau. D'abord, serrer les écrous avec les mains, puis avec une clé dynamométrique en appliquant le couple qui suit:

ø6,35 mm 140~170
ø9,52 mm 250~280
ø12,70 mm 380~420
ø15,88 mm 440~480

1. Coupez le reste de la mousse isolante.
2. Si nécessaire, plier le tuyau pour ajuster le fond de l'unité térieure. Retirez-le ensuite à travers le trou approprié.

▶ Le tuyau ne doit rien projeter de l'arrière de l'unité intérieure.
▶ Le rayon de courbure doit être de 100 mm ou plus.

1. Faire passer le tuyau par le trou dans le mur.
2. Pour plus de détails sur la façon de se connecter à l'unité extérieure et de purger l'air, se reporter à la page 34 \~ 35.

fixé

de gaz. Pour plus de détails, se référer à la page 37.

spécifiée.

torche peut se briser et provoquer des fuites de gaz réfrigérant.

Toutes les connexions tuyau réfrigérant doivent être facilement accessibles et utilisable.

Purge de l'unité interne

L'unité intérieure est alimentée en gaz inerte (azote)

Avant d'installer l'appareil, vérifiez si le débit d'azote gazeux s'écoule de l'unité interne.

Si c'est le cas, NE PAS INSTALLER l'unité puisqu'une fuite pourrait être à l'intérieur de l'unité intérieure.

1. Dévissez les capuchons à l'extrémité de chaque tuyau.

▶ Tous les gaz inerte surmènent l'unité intérieure.

les tuyaux lors de l'installation, retirer les capuchons QU'UNE FOIS étant prêt à raccorder les tuyaux.

peut provoquer des dysfonctionnements sur le compresseur. d'installation pour installer le produit.

Dévissez les capuchons

Dévissez les capuchonsTuyaux

FRANÇAIS

Coupure ou prolongation des tuyaux

Un tuyau de 5 mètres est fourni avec le climatiseur (NON EN OPTION POUR L'ITALIE). La longueur du tuyau peut être :

Si vous avez besoin d'un tuyau de plus de 5 mètres :

1. Assurez-vous que vous avez tous les outils nécessaires (coupe-tuyau, alésoir, outil à évaser et support de tuyau).
2. Si vous voulez raccourcir le tuyau, coupez-le en utilisant un coupe-tuyau, en s'assurant que le bord de coupe reste à 90° avec le côté du tube (voir ci-dessous des exemples corrects et incorrects de bords de coupe).

1. Pour éviter une fuite de gaz, enlever à l'aide d'un pressoir, toutes les bavures aux bords de coupe du tuyau.

dans le tuyau.

1. Mettre avec précaution un écrou évasé dans le tuyau et modifier l'arrondi.

D A B Tuyau Torche

Diamètre extérieur (D)	Profondeur (A)	Taille du Torchage (B)
6,35 mm 1,3 mm		9,0 mm
9,52 mm 1,8 mm		13,0 mm
12,70 mm 2,0 mm		16,2 mm
15,88 mm 2,2 mm		19,3 mm

Coupure ou prolongation des tuyaux

1. Vérifiez si vous évasé le tuyau correctement (voir ci-dessous des exemples de tuyaux évasée de manière incorrecte).

Correct

Incliné

Surface Endommagés

Fissuré

Epaisseur inégale

Tuyau de sortie intérieur Tuyau de raccordement Ecrou évasé

ø6,35 mm 140\~170

ø9,52 mm 250\~280

ø12,70 mm 380\~420

ø15,88 mm 440\~480

le tuyau (50 Pa). Le joint doit être accessible et utilisable.

soufflé

torche peut se briser et provoquer des fuites de gaz réfrigérant.

spécifiée.

Lors de l'installation du tuyau d'évacuation pour l'unité intérieure, vérifier si l'évacuation des condensats est adéquate. En passant le tuyau d'évacuation a travers le trou de 65-mm percé dans le ménifier les points suivants :

Mur Unité intérieure Tuyau d'évacuation

Le tuyau d'évacuation ne doit PAS se pencher vers le haut.

L'extrémité du tuyau de vidange Le tuyau d'évacuation ne ne doit PAS être placée sous l'eau doit PAS être courbé.

5cm de moins

Gardez une distance d'au moins 5cm entre la fin du tuyau d'évacuation et le sol.

Fossé

Ne placez pas l'extrémité du tuyau d'évacuation dans un creux.

Une fois l'installation de la buse de drainage terminée, versez l'eau dans la cuve de drainage piur vérifier que la buse est bien sèche.

Installation du tuyau d'évacuation

1. Si nécessaire, connecter le tuyau extension d'évacuation de 2 mètres au tuyau d'évacuation.

2. Si vous utilisez le tuyau extension d'évacuation, isoler l'intérieur du tuyau extension d'évacuation avec un bouclier.

3. Fixer le tuyau d'évacuation dans 1 des 2 trous du tuyau d'évacuation, puis fixer hermétiquement l'extrémité du tuyau d'évacuation avec une pince.

un bouchon en caoutchouc.

Trou du tuyau d'évacuation

1. Faites passer le tuyau d'évacuation dans le tuyau réfrigérant, en gardant le tuyau d'évacuation étanche

2. Faire passer le tuyau d'évacuation par le trou dans le mur. Vérifiez s'il s'incline vers le bas comme dans l'image.

Bouclier Tuyau d'évacuation Tuyau extension d'évacuation

fixé de gaz. Pour plus de détails, se référer a la page 37.

provoquer une fuite d'eau. n'endommagent pas les meubles ou les planchers. accessibles et utilisable.

Changement de direction du tuyau d'évacuation

Changer le sens que si nécessaire.

1. Retirez le capuchon de caoutchouc avec la pince.
2. Détachez le tuyau d'évacuation en le tirant et en tournant à gauche.
3. Insérez le tuyau d'évacuation en le fixant avec la vis dans la rainure du tuyau d'évacuation et de la sortie égouttoir.
4. Fixez le capuchon en caoutchouc avec un tournevis en le tournant vers la droite jusqu'à ce qu'il se fixe à l'extrémité de la gorge.
5. Vérifier l'étanchéité des deux côtés de la sortie d'évacuation.

Verser l'eau dans le sens de la flèche.

* Direction de l'eau drainée

Trou de vis Vis Tuyau d'évacuation

Sortie égouttoir Capuchon en caoutchouc

Assurez-vous que l'eau ne déborde pas sur la partie électrique.

vérifier

Installation et raccordement du tuyau d'évacuation de l'unité extérieur

Malgré le chauffage, la glace peut s'accumuler. Au cours du processus de dégivrage, vérifier si l'évacuation des condensats est adéquate. Pour un drainage adéquat, procédez comme suit :

1. Insérez le bouchon de vidange dans le trou d'évacuation sur la face inférieure de l'unité extérieure.

entre le sol et la surface inférieure de l'unité extérieure.

d'évacuation

Bouchon de vidange

Surface inférieure de l'unité extérieure-

1. Branchez un tuyau d'évacuation pour le bouchon de vidange.

Trou d'évacuation Bouchon de vidange Tuyau d'évacuation

1. Veiller à ce que la condensation de drainage soit adéquate.

l'entrée d'air.

Pour éviter un tel incident, installer un cadre plus élevé que les chutes de neige estimée. En outre, installer une hotte à neige pour éviter a la neige de s'accumuler sur l'unité extérieure.

Hotte neige Chute de neige estimée Cadre Terrain

Purge des tuyaux raccordés

L'unité extérieure est livrée avec le réfrigérant R22 en quantité suffisante pour un tube de 5 mètres. Vous devez purger l'air présent dans l'unité intérieure et dans les tubes. L'air restant dans les tubes réfrigérants peut affecter le compresseur. Cela peut provoquer une réduction de capacité de réfrigération et de chauffage ou un mauvais fonctionnement du climatiseur.

Lors de l'installation, assurez-vous qu'il n'y a pas de fuite. Lors de la récupération du réfrigérant, mettre au sol le compresseur avant de retirer le tuyau de raccordement. Si le tuyau de réfrigérant n'est pas correctement connecté et que le compresseur fonctionne avec la vanne de service ouverte, le tuyau aspirera l'air et provoquera une pression anormalement élevé à l'intérieur du cycle du réfrigérant. Ceci peut provoquer une explosion et des blessures.

1. Connectez chaque tuyau à la vanne appropriée sur l'unité extérieure et serrer Unité extérieure Unité intérieure l'écrou évasé. Coté tuyau
2. D'abord, serrer les écrous évasés avec les mains, puis avec une clé dynamométrique tout en appliquant le couple suivant :

Diamètre extérieur
ø6,35 mm 140~170
ø9,52 mm 250~280
ø12,70 mm 380~420
ø15,88 mm 440~480

1. Connectez le tuyau de remplissage de la partie basse pression du manomètre à un port de service du gaz comme dans l'image.
2. Ouvrir le robinet du côté basse pression du manomètre dans le sens antihoraire.
3. Purger l'air dans les tuyaux connectés à l'aide de la pompe à vide pendant environ 15 minutes.

▶ Assurez-vous que le manomètre indique-0.1MPa (-76cmHg) après environ minutes. Cette procédure est très importante pour éviter des fuites de gaz
▶ Fermer le robinet du côté basse pression du manomètre dans le sens antihoraire.
▶ Eteignez la pompe à vide
▶ Vérifiez pendant 2 minutes s'il y a un changement de pression.
▶ Retirez le tuyau du côté basse pression du collecteur manométrique.

1. Poser un bouchon valve de liquide et un port de service du gaz en position ouverte.
2. Monter la tige de valve écrous et le capuchon du port de service de la vanne, et les serrer au couple de 183kgf cm avec une clé dynamométrique.
3. Vérifier la présence d'une éventuelle fuite de gaz avec une attention particulière pour les noix tige de la vanne 3-voies et le bouchon de la voie de service (voir page 36).

Collecteur manométrique

Port service de Gaz Port service de Liquide 10 Valve Pompe à vide (Prévention écoulement arrière)

Tige de Valve Ecrou de tige A (Gaz) B (liquid)

Ajout de Réfrigérant

Ajouter une charge de réfrigérant selon le tableau ci-dessous :

Si vous utilisez un tuyau de plus de 5m,

'A' g réfrigérant R22 doit être ajouté pour chaque mètre supplémentaire.

Si vous utilisez un tuyau de moins de 5m,

Le temps de purge est normal.

Reportez-vous au manuel de réparation pour plus de détails.

Modèle A
**09**	10
**12**	20
**18**	20
**19**	20
**24**	20
**25**	20

le compresseur.

Réalisation des essais de fuite de gaz

Assurez-vous de vérifier les fuites de gaz avant de terminer le processus d'installation (raccordement du tuyau flexible d'assemblage et entre les unités intérieure et extérieure, isolation des câbles, tuyaux et tubes, et fixation de l'unité intérieure à la plaque de montage).

Pour vérifier les fuites de gaz sur l'unité extérieure,

Vérifiez la vanne A et B en utilisant un détecteur de fuite.

Pour vérifier les fuites de gaz sur l'unité intérieure,

Vérifiez l'écrou évasé C et D en utilisant un détecteur de fuite.

Test de fuite avec de l'azote (avant ouverture des vannes).

Afin de détecter les fuites de réfrigérant de base et avant de recréer le vide et la recirculation des R22.

Test de fuite avec de l'azote (après ouverture des vannes).

Avant ouverture des vannes, déchargez tout l'azote du système et créez un vide en fonction de la page 34 \~ 35. Après ouverture des vannes, vérifiez les fuites de contrôle en utilisant un détecteur de fuite réfrigérant.

Pomper en bas (avant de débrancher les raccordements réfrigérant pour la réparation unité, enlèvement ou élimination)

La pompe en bas est une opération destinée à recueillir tous les réfrigérant dans le système de l'unité extérieure. Cette opération doit être effectuée avant de débrancher la tuyauterie du réfrigérant afin d'éviter les pertes de réfrigérant dans l'atmosphère.

▶ Fermez la vanne de liquide avec la clé Allen.
▶ Allumez le système de refroidissement avec le ventilateur fonctionnant à vitesse élevée (le compresseur commencera immédiatement, à condition que 3 minutes se soient écoulées depuis le dernier arrêt).
▶ Après 2 minutes de fonctionnement, fermer la vanne d'aspiration avec la même clé.
▶ Eteignez le système et mettez le commutateur de secteur hors tension.
Déconnectez le tube. Après déconnexion, protéger de la poussière les vannes et les extrémités des tuyaux.
▶ Le compresseur peut être endommagé s'il s'exécute à une pression d'aspiration négative.

Fixation en place de l'unité intérieure

Effectuer les travaux suivants sur la zone où le test de fuite de gaz a été fait au préalable.

Après avoir vérifié les fuites de gaz dans le système, isoler le conduit, le tuyau et les câbles. Ensuite, placez l'unité intérieure sur la plaque d'installation.

1. Afin d'éviter des problèmes de condensation, enrouler l'isolation en mousse (comme illustré sur la figure) sur une partie sans isolation à l'extrémité des tuyaux.
2. Enroulez le tuyau, le câble de montage et le tuyau d'évacuation avec du ruban adhésif
3. Placez avec soin le faisceau (le câble assemblage de tuyaux, et le tuyau d'évacuation) dans la partie inférieure de l'unité intérieure afin de ne rien projeter de l'arrière de l'unité intérieure.
4. Accrochez l'unité intérieure à la plaque d'installation et déplacer l'appareil vers la droite et vers la gauche jusqu'à ce qu'il soit bien en place.

l'unité intérieure sur une plaque d'installation.

1. Enrouler le reste du tuyau avec du ruban adhésif
2. Fixez le tuyau au mur par des colliers (en option).

an adhésif Tuyaux Installation plaque Ruban adhésif Raccordement des tuyaux Connexion desfils Tuyau d'évacuation

Fixation en place de l'unité extérieure

Installez l'unité extérieure de niveau sur une base stable pour éviter le bruit et les vibrations, en particulier lorsque l'installation de l'unité se fait à proximité d'un voisin.

Si vous installez l'unité extérieure dans un endroit exposé à de forts vents ou en hauteur, fixer-le sur un support approprié (mur ou sol).

1. Placez l'unité extérieure, comme indiqué sur le dessus de l'appareil, pour permettre l'évacuation correcte de l'air.
2. Fixer l'unité extérieure de niveau sur un support approprié en utilisant des boulons d'ancrage.
3. Si l'unité extérieure est exposée à des vents forts, installer autour d'elle des plaques blindage de telle sorte que le ventilateur puisse fonctionner correctement.

'X' mm 'Y' mm Butée en caoutchouc

Modèle	X	Y
**09/12 **	454 25	4
**18 **	538	290
**19 **	538	290
de ** 24**	548	319
**25**	660	340

L'unité extérieure installée sur le mur dans une étagère

l'étagère et de l'unité extérieure.

afin de réduire le bruit et les vibrations résiduelles transmises par l'unité extérieure a travers le mur.

Co rés gris ers

Conçu en caoutchouc souple pour couper les vibrations à partir de l'étagère sur le mur. (Non fourni avec le produit)

Conçu pour couper les vibrations résiduelles de l'unité extérieure sur une grille. (Non fourni avec le produit)

Vérification finale et essai de fonctionnement

Pour terminer l'installation, effectuez les vérifications et les essais suivants pour s'assurer le bon fonctionnement du climatiseur. Vérifiez les points suivants:

fil de mise à la terre

1. Appuyer sur la touché Power ⏻ et vérifiez les points suivants:

▶ L'indicateur sur l'unité intérieure s'allume
▶ La lame d'air ouverte et le ventilateur se prépare pour l'opération.

1. Appuyer sur la touche Mode pour sélectionner le mode Cool ou Heat.

En mode Cool, utilisez Temp + ou - pour régler la température à 16 °C.
En mode Heat, utilisez Temp + ou - pour régler la température a 30 °C.

vérifier

souffler.

Mode Cool (vérifier unité intérieure) → Température de l'air d'admission. - Température de sortie d'air : À partir de 10 °C à 12 °C (T delta indicatif)

Mode Heat (vérifier unité intérieure) → Température de l'air de sortie. - Température de l'air d'admission: De 11 °C à 14 °C (T delta indicatif)

En mode chauffage, le moteur du ventilateur intérieur peut rester hors tension pour éviter l'air froidiff dans un espace climatisé.

1. Appuyer sur la touché Air swing ≥slant et vérifiez les points suivants:

▶ Les lames d'air fonctionnent correctement

1. Appuyer sur la touché Power pour arrêter l'opération.

sécurisé.

Procédure pompe en bas (lors du retrait du produit)

1. Mettez le climatiseur et sélectionner le mode Cool et faire fonctionner le compresseur pendant 3 minutes.
2. Libérer les bouchons de valve Haut et côté Basse pression.
3. Utilisez la clé L pour fermer la vanne sur le côté haute pression.
4. Environ 2 minutes après, fermer la valve sur le côté basse pression.
5. Arrêter le fonctionnement du climatiseur.
6. Déconnecter les tuyaux.

Comment faire pour connecter les rallonges de câbles d'alimentation

Articles à préparer

(compresseur et ruban isolant doivent être préparés par un technicien professionnel.)

Outils Pince à sertir Manchon de connexion (mm) Ruban Isolant Gaine phermo rétractable (mm)
Caractéristique MH-14 20x∅7,0(HxOD) Largeur 18mm 50x∅8,0(LxOD)
Forme

1. Comme le montre la figure, dénuder le câble d'alimentation.
2. Dénuder le fil sur 20 mm sur la gaine déjà installée.

ATTENTION

insérer une gaine phermo rétractable.

1. Insérer les deux côtés du fil conducteur du câble d'alimentation dans le manchon de raccordement (ou cosse à sertir)

2. En utilisant un compresseur, compressor les deux points et retournez-le et compressor deux autres points au même endroit.

3. La dimension de compression devrait être 8,0.

4. Après l'avoir compressé, tirez les deux côtés du fil pour vous assurer qu'il est fermement enfoncé.

5. Enveloppez -le avec du ruban isolant à deux reprises et mettez en place votre gaine phermo rétractable au centre du ruban isolant.

6. Appliquez de la chaleur sur la gaine phermo rétractable pour la contracter.
7. Après la contraction de la gaine terminée, enveloppez-la avec le ruban isolant pour finir.

AVERTISSEMENT

- Les connexions qui ne seront pas correctement terminées peuvent entraîner un choc électrique ou un incendie.

(Unité: mm) Câble d'alimentation (fournit par nous ) 202020 60 120 180 Câble d'alimentation gainé 20

Manchon de connexion

Comp. dim. 8 Compressor 4 fois 5mm
