Instrukcja montażu obrotowego wspornika ściennego z regulacją kąta WMN4277TT

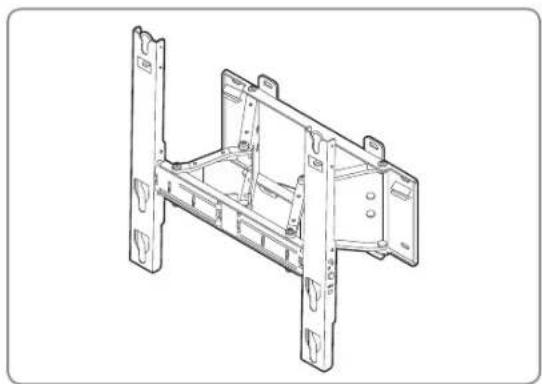

Ilustracja produktu

* Do montażu wspornika używać wyłącznie elementów dołączonych do zestawu.

Część wspornika odpowiadająca za regulację kąta

Akcesoria

Plastikowe wieszaki: 4

Wkręty Ⓞ: 4	Washers : 4
M8 x L37 1T

Wkręty ⓐ: 8 Kołek rozporowy: 8 Wkręty ⓑ: 8
Obejma do przewodów: 1

Instrukcje bezpieczeństwa

W sprawie instalacji zestawu należy skontaktować się z autoryzowanym centrum serwisowym.

W celu zmiany położenia produktu lub wymiany na inny produkt po zamontowaniu należy skontaktować się z wykwalifikowanym technikiem.

Nie należy narażać produktu na duże obciążenia lub uderzenia.

uderzenia.

1. Produkt powinien znajdować się w miejscu niedostępnym dla dzieci. Uderzenie o krawędź produktu może spowodować poważne obrażenia głowy.
2. Należy zachować ostrożność podczas regulacji kąta oraz obracania produktu. Montaż produktu zbyt blisko ściany może spowodować jego uszkodzenie. (Zaleca się naklejenie miękkich podkładek z gąbki na 4 rogach produktu w celu uniknięcia uszkodzeń produktu i ścian).
3. Nie należy montować produktu w miejscach o wysokiej temperaturze i wilgotności. Nie należy instalować produktu na ścianach, które mogą nie uttrzymać jego ciężaru.
4. Ponieważ istnieje ryzyko porażenia prądem, podczas instalacji telewizora nie należy wkładać palców w otwór w jego podstawie montażowej.
5. Przed zakończeniem instalacji na ścianie upewnij się, że otwór w podstawie montażowej telewizora został zasłonięty zaślepką dołączoną do telewizora.

Mocowanie wspornika ściennego

⚠️ Przed instalacją należy sprawdzić rodzaj ściany przeznaczonej do montażu.

Standardowe wymagania montażowe związane z rodzajem ściany

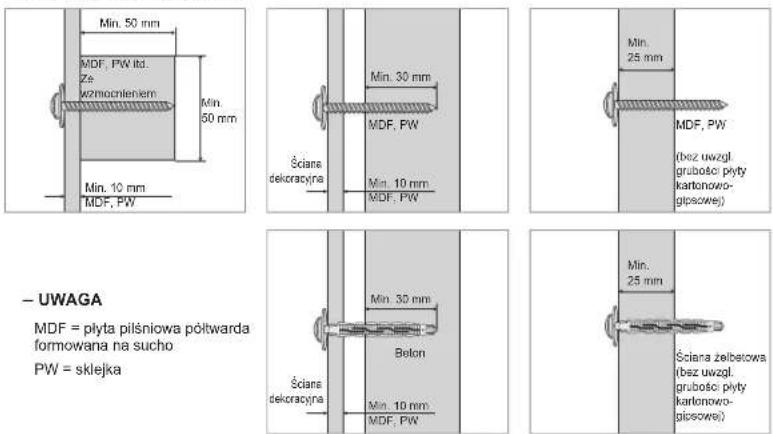

- Produkt przeznaczony do montażu wyłącznie na ścianie betonowej lub ścianie wewnętrznej o odpowiedniej grubości. Należy zapoznać się z poniższymi rysunkami.

MDF = płyta pilśniowa półtwarda formowana na sucho PW = sklejka

- Produkt nieprzeznaczony do montażu na ścianach bez wzmocnienia lub powierzchniach z płyty kartonowo-gipsowej.

MDF, PW, belon 0-24 mm

Ściana dekoracyjna Bez wzmocnienia

Ściana z plyty kartonowo- Gapowsj Nie mortowac na sciana z plyty kartonowo- Gapowsj

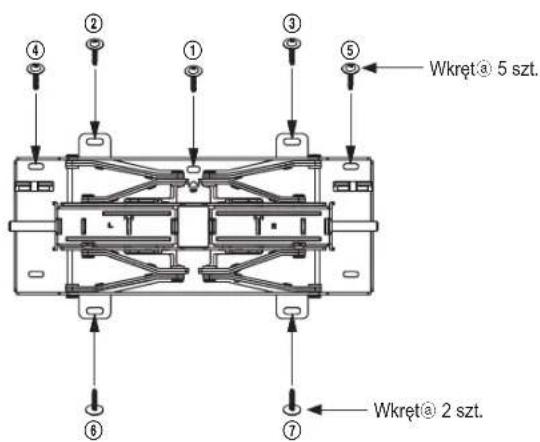

1 Zamocuj na ścianie część wspornika odpowiadającą za regulację kąta, jak pokazano na ilustracji.

Wkręt® 5 szt. Wkręt® 2 szt.

Przykręć do ściany część wspornika odpowiadającą za regulację kąta za pomocą kołków rozporowych i wkrętów

① w kolejności od ① do ⑦.

Jeśli montaż nie jest możliwy w wybranym miejscu, wybierz odpowiednie miejsce w pobliżu.

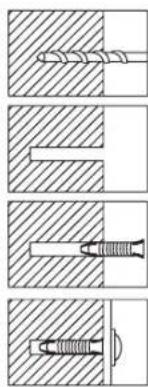

Montaż kołków rozporowych i wkrętów ^a

Za pomocą odpowiedniego wiertła wykonaj otwór w ścianie dla wkrętów o rozmiarze 6X50.

Usuń pył z otworu.

W otworze umieść kolek rozporowy dołączony do zestawu.

Przyłoż część wspornika odpowiadającą za regulację kąta do ściany tak, aby otwory w ścianie odpowiadały rozmieszczeniu jej otworów i dokręć ją za pomocą wkrętów.

* Do wykonania otworu w ścianie użyj wiertła o odpowiednim rozmiarze. Postępuj zgodnie ze wskazówkami dotyczącymi montażu, aby uniknąć niebezpiecznych sytuacji.

Przed zamocowaniem wspornika należy sprawdzić wytrzymałość ściany. Jeśli ściana nie jest dostatecznie wytrzymała, przed montażem należy ją wzmocnić.
Dostarczone wkręty i kołki rozporowe są przeznaczone do ścian betonowych.
⚠ W przypadku montażu na ścianach gipsowych, marmurowych lub stalowych należy użyć odpowiednich wkrętów.

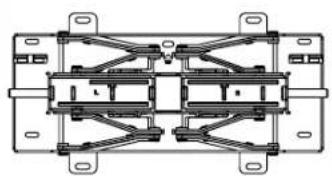

2 Przymocuj tę część wspornika do ściany. Wysuń część wspornika, pociągając ją do przodu. Zamontuj lewy i prawy wspornik w odpowiednich miejscach zamontowanej już części wspornika odpowiadającej za regulację kąta i dokręć 8 wkrętów® (w zestawie). (Instalacja obu elementów odbywa się w taki sam sposób).

Wkret® 4 szt. Wkret® 4 szt.

3 Wykręć cztery wkręty z obudowy telewizora, przygotuj 4 dołączone wieszaki plastikowe i wkręty®, jak pokazano na ilustracji, i dokładnie przykręć je z tyłu obudowy telewizora.

one wieszaki Vkręć je z tyłu Wkręt© 4 szt.

Przymocuj produkt do wspornika ściennego. Sprawdź poprawność zamocowania do elementów z lewej i prawej strony.
Podczas montażu produktu na wsporniku oraz podczas regulacji kąta należy uważać, aby nie przyciąć palców.
Upewnij się, że wspornik jest odpowiednio przymocowany do ściany. Upadek produktu z wysokości grozi powstaniem uszkodzeń i urazów.

1. Wysuń do przodu część wspornika służącą do mocowania produktu. Do przymocowania produktu do odpowiedniej części wspornika ściennego potrzebne są dwie osoby.

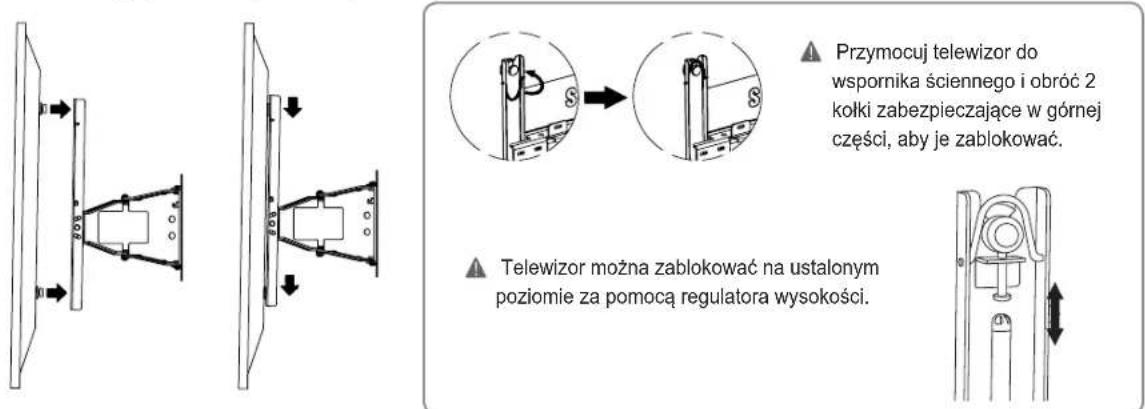

Przymocuj telewizor do wspornika ściennego i obróć 2 kołki zabezpieczające w górnej części, aby je zablokować.

Telewizor można zablokować na ustalonym poziomie za pomocą regulatora wysokości.

[Telewizor cienki, normalny] [Tylko telewizor ultracienki]

5 W celu uporządkowania przewodu zasilającego i kabli urządzeń peryferyjnych połącz je za pomocą dostarczonej obejmy do przewodów. Podczas obracania i użytkowania produktu przewody powinny być połączone obejmą.

* Podłącz przewody i pociągnij do przodu część wspornika odpowiadającą za regulację kąta. Dostosuj długość przewodów w obejmie tak, aby możliwe było swobodne obracanie produktu. 2- lub 3-krotnie sprawdź działanie produktu i wspornika, a następnie zamocuj obejmę, mocniej ściągając przewody.

Regulacja kąta wspornika ściennego

* W niniejszym wsporniku zastosowano mechanizm zapewniający płynne poruszanie w celu ułatwienia regulacji.
* Dostosuj kąt mocowania, a następnie dosuń telewizor blisko ściany.

10°~15° -20°~20° -20°~20°

Nie należy używać siły podczas regulacji kąta. Montaż produktu zbyt blisko ściany może spowodować jego uszkodzenie.

W przypadku regulacji kąta z lewej lub prawej strony należy przytrzymać produkt odpowiednio z lewej lub prawej strony. Regulując kąt nachylenia produktu w dół, należy przytrzymać pośrodku jego górą część.

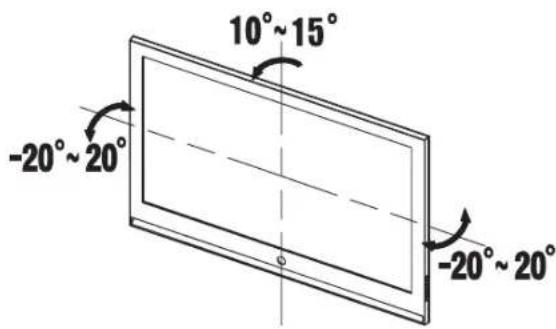

* Kąt można regulować w zakresie -20°–20° w lewo i prawo oraz 10°–15° w dół.

Zakres regulacji może się różnic w zależności od modelu.

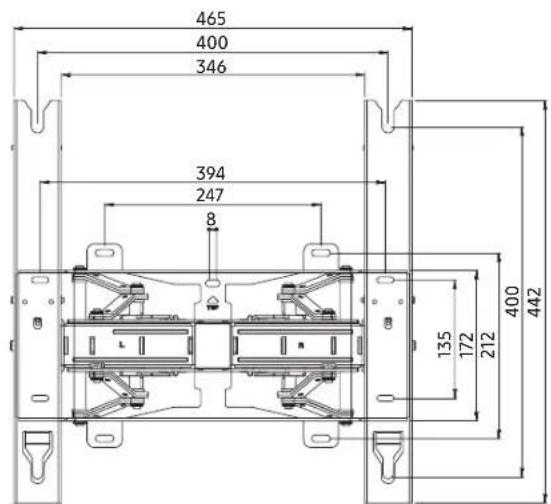

Dane techniczne produktu

465 400 346 394 247 8 135 172 212 400 442

Szerokość (mm) 465
Wysokość (mm) 442
Głębokość (mm) 24.5
Cieżar (kg) 5.5
Zgodność wspornika ze standardem VESA 400 X 300, 400 X 400

Informacje zawarte w niniejszym dokumencie mogą ulec zmianie bez powiadomienia.
