WMN4277TT - Väggfäste SAMSUNG - Gratis bruksanvisning och manual

Produkttyp	Lutbar och roterbar väggfäste
Märke	Samsung
Modell	WMN4277TT
Mått (B x H x D)	465 x 442 x 24.5 mm
Vikt	5.5 kg
Kompatibel VESA-standard	400 x 300, 400 x 400
Lutning nedåt	10° till 15°
Rotationsvinkel vänster/höger	-20° till +20°
Material	Stål
Väggmontering	Expansionpluggar och skruvar för betong (medföljer)
Kompatibla väggtyper	Betong, massivt trä, förstärkt plywood (minsta tjocklek 50 mm för betong, 30 mm för trä)

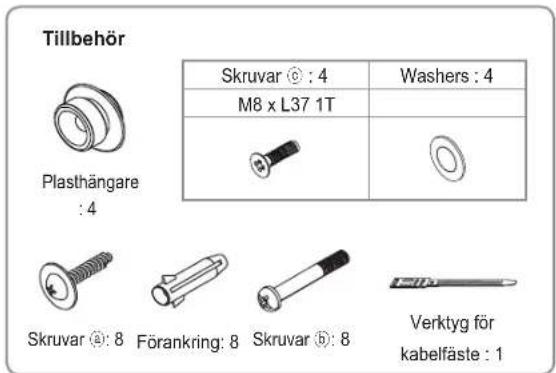

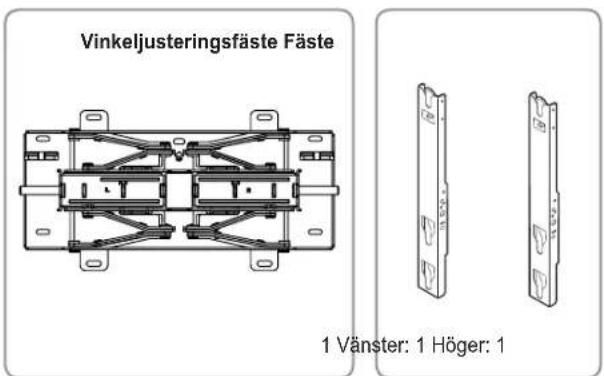

Förpackningens innehåll	Lutbart fäste (vänster och höger), monteringsstolpar, M8-skruvar, brickor, pluggar, kabelklämma
Kabelhantering	Ja, med kabelklämma och integrerad kabelgenomföring
Installation	Kräver två personer, förborrning
Höjdjustering	Ja, via justeringssystem
Säkerhet	Häng inte på fästet, undvik stötar, håll utom räckhåll för barn
Underhåll	Rengöras med en mjuk och torr trasa
Fästets djup	24.5 mm
Garanti	Ej specificerad
Rekommenderad användning	Endast inomhusbruk

Vanliga frågor - WMN4277TT SAMSUNG

Vilka typer av väggar är kompatibla med Samsung WMN4277TT-fästet?

Fästet är utformat för montering på betongvägg, massivt trä eller förstärkt plywood. Rekommenderad minsta tjocklek är 50 mm för betong och 30 mm för trä. Det kan inte installeras på oförstärkta gipsskivor eller andra oförstärkta ytor.

Vad är den maximala viktkapaciteten för fästet?

Manualen anger ingen explicit maxvikt. Fästet väger 5,5 kg och är utformat för TV-apparater som uppfyller VESA-standarderna 400x300 och 400x400. Av säkerhetsskäl, se till att TV:n inte överstiger en rimlig belastning (normalt upp till 50 kg för denna typ av fäste, men kontrollera tillverkarens specifikationer).

Hur installerar man Samsung WMN4277TT väggfästet?

Installation kräver två personer. Följ stegen: 1) Fäst det lutbara fästet på väggen med medföljande pluggar och skruvar, borra hål med diameter 6x50 mm. 2) Sätt in monteringsstolparna och dra åt skruvarna. 3) Ta bort skruvarna från TV:n och montera plastfästena med medföljande skruvar. 4) Häng TV:n på fästet och vrid säkerhetsstiften. 5) Använd kabelklämman för kablarna.

Vilka är lutnings- och rotationsvinklarna för fästet?

Fästet ger en nedåtlutning på 10° till 15° och en rotation vänster/höger på -20° till +20°. Dessa vinklar kan variera något beroende på TV-modellen.

Är fästet kompatibelt med alla Samsung-TV-apparater?

Fästet är kompatibelt med TV-apparater som uppfyller VESA-standarderna 400x300 och 400x400. Kontrollera din TV:s mått och vikt. För ultraslanka TV-apparater krävs ytterligare försiktighetsåtgärder.

Vad gör jag om de medföljande skruvarna inte passar min vägg?

De medföljande skruvarna och pluggarna är avsedda för betongväggar. För andra väggtyper (gips, marmor, stål) måste du använda lämpliga skruvar som finns i handeln. Se till att fästet är tillräckligt starkt för att bära vikten.

Hur döljer man kablar med detta fäste?

Fästet är utrustat med en kabelklämma för att fästa nätsladden och andra kablar. Dra kablarna genom det avsedda hålet så att de inte hindrar rotationen. Dra åt klämman för att hålla ihop kablarna.

Kan jag installera Samsung WMN4277TT-fästet själv?

Det rekommenderas starkt att två personer utför installationen, särskilt för att fästa TV:n på fästet. En ensam person riskerar att tappa apparaten eller skada sig.

Hur justerar man lutningen på fästet efter installation?

För att justera lutningen, håll produkten i den övre centrala delen och luta den nedåt. För rotation, håll i båda sidorna och vrid åt vänster eller höger. Forcera inte om fästet är för nära väggen.

Var kan jag ladda ner den fullständiga manualen för fästet?

Fullständig PDF-manual finns gratis på webbplatsen notice-facile.com för modell Samsung WMN4277TT. Du kan också begära en översättning till ditt språk genom att ange din e-postadress.

BRUKSANVISNING WMN4277TT SAMSUNG

Vinkeljustering och installationsguide för roterande väggfäste

WMN4277TT

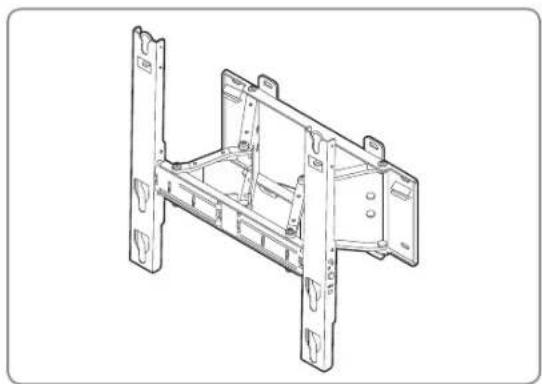

Produktbild

* Använd endast de medföljande komponenterna för fästesinstallation.

! Kontakta ett behörigt servicecenter vid installation av enheten.

1. Se till att hålla produkten på avständ från barn. Huvudet kan skadas allvarligt om du slår i produktens kant.
2. Var försiktig när du justerar vinkeln eller roterar enheten. Produkten kan skadas om den är för nära väggen eller rör vid den.
   (Fäst dynor i produktens 4 hörn för att undvika skada på produkten eller väggen)
3. Installera inte produkten på en plats med hög temperatur och luftfuktighet. Undvik att installera produkten på väggen om den inte klarar vikten.
4. På grund av risk för skada till följd av elektrisk stöt får du inte sticka in fingrarna i TV-stativets installationshål när du installerar TV:n.
5. Se till att täcka över TV-fästets installationshäl med det medföljande hålskyddet på TV:n innan du slutför vägginstallationen.

Väggfäste

⚠️Kontrollera typ av vägg innan montering.

Standardkrav för montering efter typ av vägg

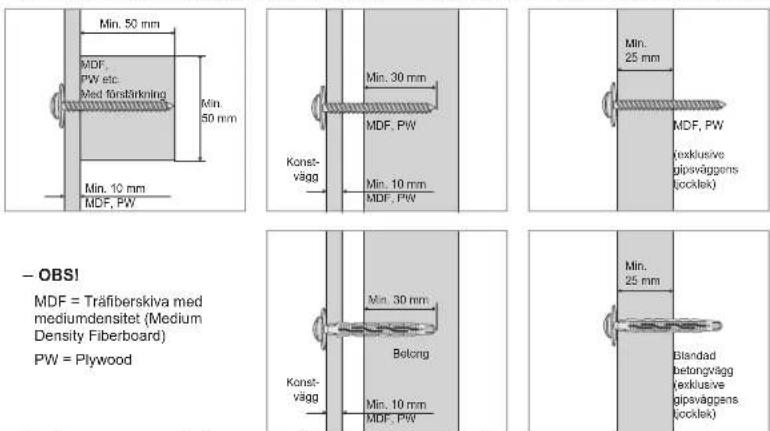

- Kan endast monteras på en betongvägg eller invändig vägg som är tillräckligt tjock. Se diagrammen nedan.

MDF = Träfiberskiva med mediumdensitet (Medium Density Fiberboard) PW = Plywood

- Får inte monteras på väggar utan förstärkning eller gipsväggar.

1 Installera vinkeljusteringsfästet på väggen så som visas på bilden.

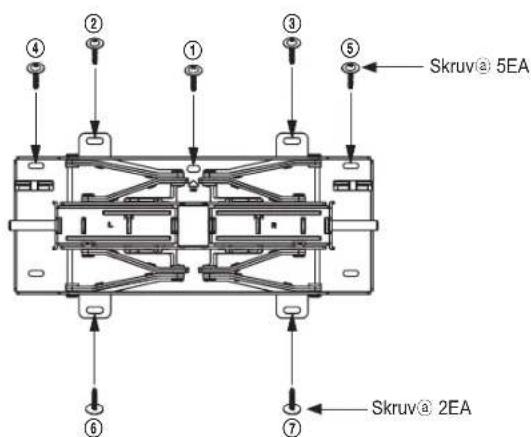

Dra åt vinkeljusteringsfästet med förankringar och skruvar ^a i ordningen från ① till ⑦.

Om det inte kan installeras på det avsedda området ska du installera så nära som möjligt.

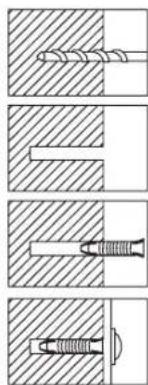

Spänna förankringar eller skruvar®

Gör ett hål i väggen med borret 6X50.

Rensa hålet.

För in den medföljande förankringen i hålet.

Matcha vinkeljusteringsfästet mot hålen i väggen och dra åt skruvarna®.

* Använd borren med den aktuella storleken när du gör ett hål i väggen. Se till att följa anvisningarna för installationen för att undvika säkerhetsproblem.

Kontrollera väggens hållfasthet före installationen. Förstärk väggen innan du installerar fästet om väggen inte är tillräckligt stark.
De medföljande skruvarna och förankringarna är avsedda för installation på betongväggar.
För väggar av gips, marmor eller stål, använda därför avsedda skruvar.

2 Fixera enheten ordentligt i väggen. Dra fästet framåt och vik upp det. För in fästet i det avsedda området för vinkeljusteringsfästet och spänn de medföljande 8 skruvarna ^6 . (Samma för både vänster och höger sida)

3 Avlägsna skruvarna från TV:ns huvudenhet, montera de 4 medföljande plasthängarna och skruvarna Ⓞ så som visas på bilden och fäst dem ordentligt i baksidan av TV:ns huvudenhet.

Montera produkten på väggfästet. Se till att kontrollera på vänster och höger sida för att se om det sitter fast ordentligt.
Var försiktig när du installerar produkten eller justerar vinkeln, eftersom du lätt kan fastna med fingrarna i hålen.
Se till att väggfästet är säkert monterat i väggen. Om det faller ned kan produkten orsaka fysisk skada.

4 Dra ut väggfäslets fixeringsdel framåt. Det krävs två människor för att installera produkten på det avsedda området för väggfästet.

Installera TV:n i väggfästet och snurra de 2 säkerhetsstiften i övre delen för att fixera.

Du kan hålla tv:n i nivå med höjdu tjämnaren.

[Tunn, normal TV] [Endast ultra-tunn]

5 För hantering av strömkabeln och andra kablar för perifer utrustning, bunta kablarna med det medföljande fästesverktyget. Se till att kablarna inte lossnar ur buntarna eller faller ned när du vrider på dem eller använder dem.

* För in kablarna och dra vinkeljusteringsfästet framåt. Ordna kablarna genom att använda hålet för att undvika att de blandas med kablarna vid vridning av enheten. Kontrollera åtgården 2 \~ 3 gånger och fixera väggfästet om det fungerar som det ska.

Justering av väggfäste

* Den mjuka flyttmekanismen används för att enkelt flytta den här produkten.
* Justera installationsvinkeln och håll sedan tv:n nära väggen.

Justera inte vinkeln med tvång. Produkten kan skadas om den är för nära väggen eller rör vid den.

Håll i vänster och höger sida av produkten när du vill justera vänster och höger vinkel.

Håll uppe i mitten för att justera den nedåtgående vinkeln.

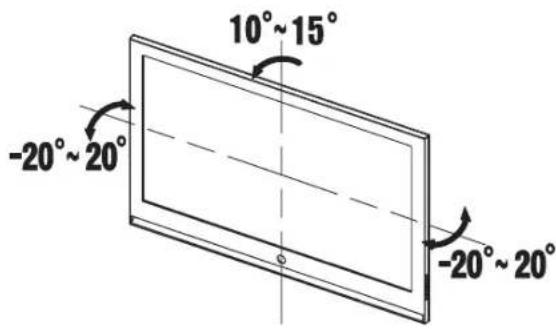

* Du kan justera vinkeln åt vänster och höger mellan -20° \~ 20°, och nedåt till 10° \~ 15°.

Inställningsområdet kan variera med modell.

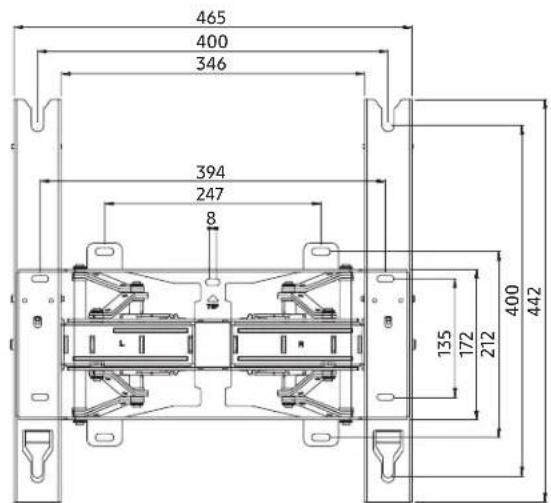

Produktspecifikationer

Bredd (mm) 465
Höjd (mm) 442
Djup (mm) 24.5
Vikt (kg) 5.5
VESA-standard för fäste 400	X 300, 400 X 400

Informationen i det här dokumentet kan ändras utan föregående meddelande.
