WMN4277TT - Wandhalterung SAMSUNG - Kostenlose Bedienungsanleitung

Produkttyp	Neig- und schwenkbare Wandhalterung
Marke	Samsung
Modell	WMN4277TT
Abmessungen (B x H x T)	465 x 442 x 24.5 mm
Gewicht	5.5 kg
Kompatible VESA-Norm	400 x 300, 400 x 400
Neigungswinkel nach unten	10° bis 15°
Schwenkwinkel links/rechts	-20° bis +20°
Material	Stahl
Wandbefestigung	Dübel und Schrauben für Beton (im Lieferumfang)
Geeignete Wandtypen	Beton, Massivholz, verstärktes Sperrholz (Mindestdicke 50 mm für Beton, 30 mm für Holz)

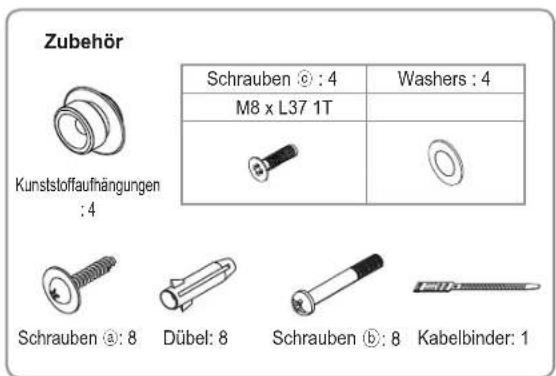

Lieferumfang	Neigbarer Halter (links und rechts), Befestigungsschienen, M8-Schrauben, Unterlegscheiben, Dübel, Kabelbinder
Kabelführung	Ja, mit Kabelbinder und integrierter Kabelführung
Installation	Erfordert zwei Personen, Vorbohren erforderlich
Höhenverstellung	Ja, über Verstellsystem
Sicherheit	Nicht am Halter hängen, Stöße vermeiden, außerhalb der Reichweite von Kindern aufbewahren
Pflege	Mit einem weichen, trockenen Tuch reinigen
Tiefe des Halters	24.5 mm
Garantie	Nicht angegeben
Empfohlene Verwendung	Nur für den Innenbereich

Häufig gestellte Fragen - WMN4277TT SAMSUNG

Welche Wandtypen sind mit dem Samsung WMN4277TT Halter kompatibel?

Der Halter ist für die Montage auf Beton, Massivholz oder verstärktem Sperrholz ausgelegt. Die empfohlene Mindestdicke beträgt 50 mm für Beton und 30 mm für Holz. Er kann nicht auf nicht verstärkten Gipskartonwänden oder nicht verstärkten Oberflächen installiert werden.

Was ist die maximale Gewichtskapazität des Halters?

Die Anleitung gibt keine explizite maximale Gewichtskapazität an. Der Halter wiegt jedoch 5,5 kg und ist für Fernseher mit VESA 400x300 und 400x400 ausgelegt. Aus Sicherheitsgründen stellen Sie sicher, dass der Fernseher eine angemessene Last nicht überschreitet (normalerweise bis zu 50 kg für diese Art von Halter, aber überprüfen Sie die Herstellerangaben).

Wie installiere ich den Samsung WMN4277TT Wandhalter?

Die Installation erfordert zwei Personen. Befolgen Sie die Schritte: 1) Befestigen Sie den neigbaren Halter mit den mitgelieferten Dübeln und Schrauben an der Wand, bohren Sie Löcher mit einem Durchmesser von 6x50 mm. 2) Setzen Sie die Befestigungsschienen ein und ziehen Sie die Schrauben fest. 3) Entfernen Sie die Schrauben des Fernsehers und montieren Sie die Kunststoffhalterungen mit den mitgelieferten Schrauben. 4) Hängen Sie den Fernseher an den Halter und drehen Sie die Sicherheitsstifte. 5) Verwenden Sie den Kabelbinder für die Kabel.

Welche Neigungs- und Schwenkwinkel hat der Halter?

Der Halter ermöglicht eine Neigung nach unten von 10° bis 15° und einen Schwenk links/rechts von -20° bis +20°. Diese Winkel können je nach Fernsehmodell leicht variieren.

Ist der Halter mit allen Samsung Fernsehern kompatibel?

Der Halter ist kompatibel mit Fernsehern, die die VESA-Normen 400x300 und 400x400 erfüllen. Überprüfen Sie die Abmessungen und das Gewicht Ihres Fernsehers. Bei ultradünnen Fernsehern sind zusätzliche Vorsichtsmaßnahmen erforderlich.

Was tun, wenn die mitgelieferten Schrauben nicht zu meiner Wand passen?

Die mitgelieferten Schrauben und Dübel sind für Betonwände geeignet. Für andere Wandtypen (Gipskarton, Marmor, Stahl) müssen Sie handelsübliche geeignete Schrauben verwenden. Stellen Sie sicher, dass die Befestigung stark genug ist, um das Gewicht zu tragen.

Wie verstecke ich Kabel mit diesem Halter?

Der Halter ist mit einem Kabelbinder ausgestattet, um das Netzkabel und die Peripheriekabel zu befestigen. Führen Sie die Kabel durch die dafür vorgesehene Öffnung, um die Drehung nicht zu behindern. Ziehen Sie den Kabelbinder fest, um die Kabel zusammenzuhalten.

Kann ich den Samsung WMN4277TT Halter alleine installieren?

Es wird dringend empfohlen, die Installation zu zweit durchzuführen, insbesondere beim Aufhängen des Fernsehers an den Halter. Eine einzelne Person riskiert, das Gerät fallen zu lassen oder sich zu verletzen.

Wie stelle ich die Neigung des Halters nach der Installation ein?

Um die Neigung einzustellen, halten Sie das Produkt am oberen mittleren Teil und neigen Sie es nach unten. Für den Schwenk halten Sie die beiden Seiten und richten Sie es nach links oder rechts. Wenden Sie keine Gewalt an, wenn der Halter zu nahe an der Wand ist.

Wo kann ich die vollständige Anleitung für den Halter herunterladen?

Die vollständige Anleitung als PDF ist kostenlos auf der Website notice-facile.com für das Modell Samsung WMN4277TT verfügbar. Sie können auch eine Übersetzung in Ihrer Sprache anfordern, indem Sie Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG WMN4277TT SAMSUNG

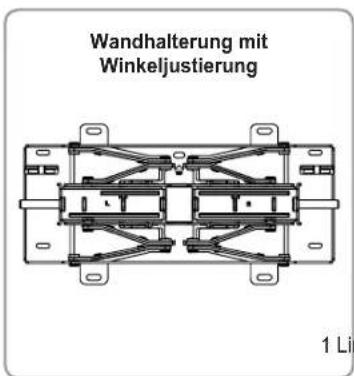

Montageanleitung für schwenkbare Wandhalterung mit Winkeljustierung WMN4277TT

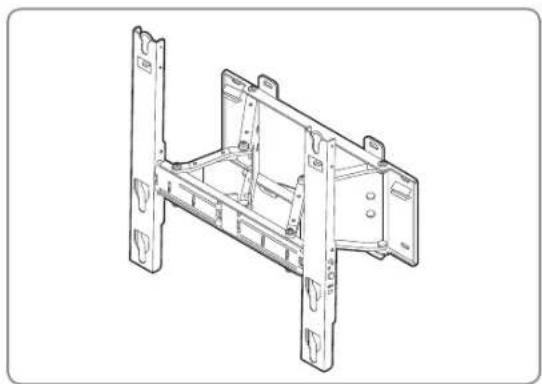

Abbildung des Produkts

* Verwenden Sie zur Montage der Halterung ausschließlich die im Lieferumfang enthaltenen Komponenten.

Sicherheitshinweise

Wenden Sie sich für die Montage der Halterung an ein autorisiertes Kundendienstzentrum.

Wenn Sie das Produkt nach der Montage bewegen oder austauschen müssen, wenden Sie sich an einen qualifizierten Techniker Ihres Händlers.

Hängen Sie sich nicht an das Produkt, und vermeiden Sie plötzliche Krafteinwirkungen.

1. Halten Sie Kinder vom Produkt fern. Wenn Kinder sich den Kopf an den Kanten des Produkts stoßen, können schwere Verletzungen die Folge sein.
2. Gehen Sie vorsichtig vor, wenn Sie den Winkel des Sets anpassen oder das Set in die gewünschte Position schwenken. Wenn das an der Halterung montierte Gerät zu nah an der Wand befestigt ist, könnte es bei unbedachten Bewegungen gegen die Wand stoßen und beschädigt werden. (Befestigen Sie an den 4 Kanten des Geräts kleine Polster, um Beschädigungen am Gerät oder an der Wand zu vermeiden.)
3. Montieren Sie das Produkt nicht an Orten mit hoher Temperatur oder Luftfeuchtigkeit. Montieren Sie das Produkt nicht an Wänden, die das Gewicht des Produkts und des daran befestigten Geräts nicht tragen können.
4. Wegen der Stromschlaggefahr dürfen Sie niemals Ihre Finger in die Montagebohrung des Standfußes für den Fernseher stecken, während Sie das Femsehgerät aufstellen.
5. Achten Sie darauf, dass Sie die Bohrung am Standfuß des Fernsehgeräts mit der im Lieferumfang des Fernsehgeräts enthaltenen Abdeckung abdecken, bevor Sie die Arbeiten zum Anbringen des Fernsehgeräts an der Wand beenden.

Deutsch

Zusammenbau der Wandhalterung

⚠️Prüfen Sie vor der Installation die Art der Mauer.

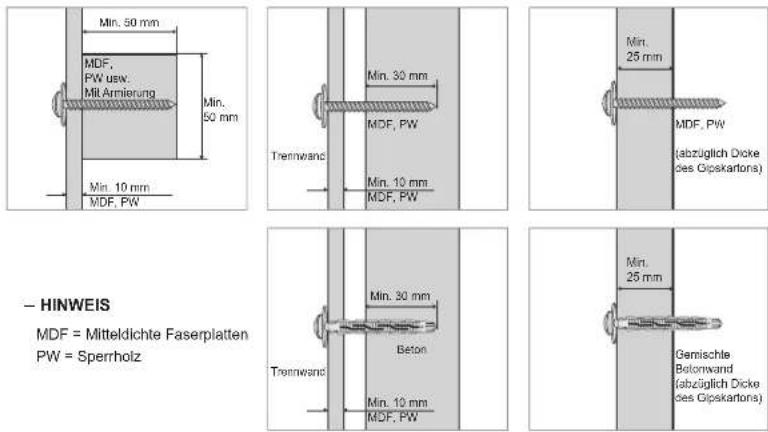

Anforderungen für die Installation an verschiedenen Arten von Wänden

- Kann nur an einer Betonwand oder einer Innenwand ausreichender Festigkeit angebracht werden. Siehe nachfolgende Abbildungen.

MDF = Mitteldichte Faserplatten PW = Sperrholz

- Kann nicht an Wänden ohne Armierung oder an Trockenbauwänden angebracht werden.

1 Montieren Sie die Wandhalterung mit Winkeljustierung wie in der Abbildung gezeigt an der Wand.

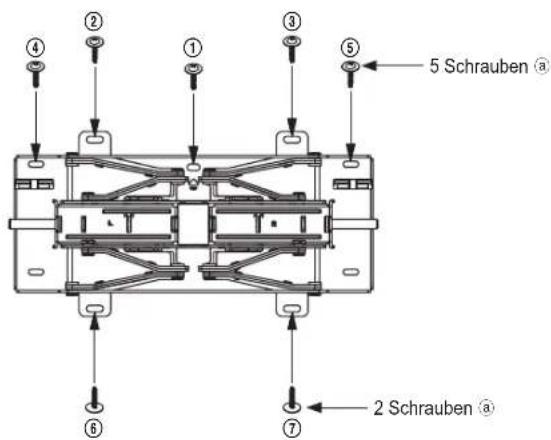

Verwenden Sie zum Befestigen der Wandhalterung mit Winkeljustierung mit den mitgelieferten Dübeln und Schrauben ⓐ. Ziehen Sie die Schrauben dabei in der Reihenfolge ① bis ⑦ fest. Wenn die Halterung nicht in dem dafür vorgesehenen Bereich angebracht werden kann, weichen Sie an die nächst mögliche Stelle aus.

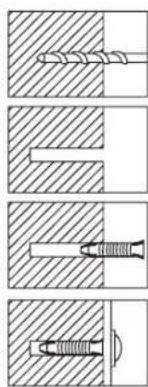

So ziehen Sie die Dübel und Schrauben ⓐ an

Bringen Sie in der Wand eine Bohrung mit dem Durchmesser 6X50 an.

Säubern Sie die Bohrung.

Schieben Sie den mitgelieferten Dübel in das die Bohrung.

Richten Sie die Wandhalterung mit Winkeljustierung an den Bohrungen in der Wand aus, und ziehen Sie die Schrauben ① fest.

* Verwenden Sie zum Bohren der Löcher in der Wand einen Bohrer geeigneter Größe. Befolgen Sie unbedingt die Montageanweisungen, um Sicherheitsproblemen vorzubeugen.

Prüfen Sie vor der Installation die Festigkeit der Mauer. Verstärken Sie ggf. erst die Wand, bevor Sie die Halterung befestigen.
Die mitgelieferten Schrauben und Dübel sind für Betonflächen geeignet.
Verwenden Sie für Stein-, Marmor- oder Stahlwände dafür geeignete Schrauben.

2 Befestigen Sie die Halterung sicher an der Wand.

Ziehen Sie die Halterung nach vorne heraus, und klappen Sie sie auseinander. Setzen Sie die Halter an den dafür vorgesehenen Stellen in die Wandhalterung mit Winkeljustierung ein, und ziehen Sie die 8 mitgelieferten Schrauben fest. (Jeweils für die linke und die rechte Seite)

3 Lösen Sie die Schrauben am Gehäuse des Fernsehgeräts, bringen Sie die 4 mitgelieferten Kunststoffaufhängungen an, und setzen Sie wie in der Abbildung gezeigt die Schrauben ⓞ ein. Ziehen Sie diese sicher am Gehäuse des Fernsehgeräts fest.

Montieren Sie das Gerät an der Wandhalterung. Überprüfen Sie das Gerät unbedingt an beiden Seiten auf ordnungsgemäße Befestigung.
Achten Sie bei der Montage des Geräts oder dem Einstellen des Winkels darauf, dass Sie sich Ihre Finger nicht einklemmen.
Stellen Sie sicher, dass die Wandhalterung sicher an der Wand befestigt ist. Andernfalls könnte das Gerät zu Verletzungen führen, wenn es herunterfällt.

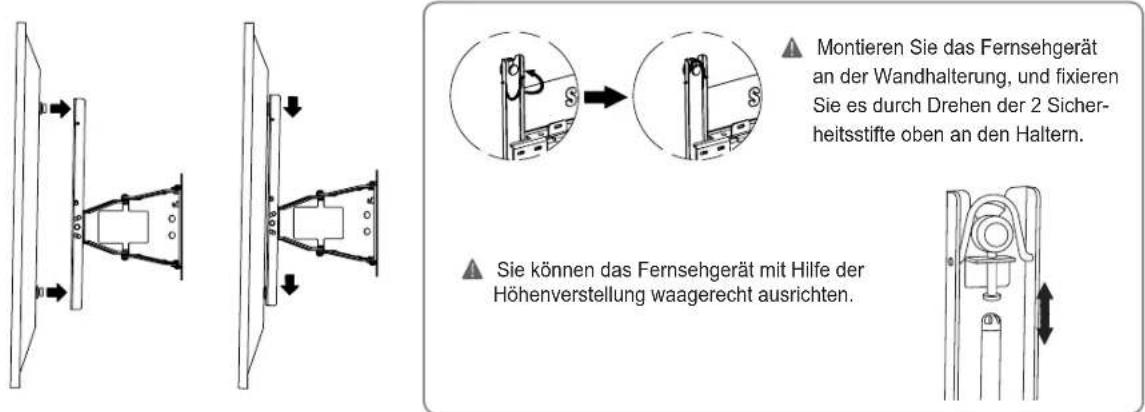

1. Ziehen Sie das Montageteil der Halterung nach vorne. Für die Montage des Geräts an der Wandhalterung sind zwei Personen erforderlich.

Montieren Sie das Fernsehgerät an der Wandhalterung, und fixieren Sie es durch Drehen der 2 Sicherheitsstifte oben an den Haltern.

⚠ Sie können das Fernsehgerät mit Hilfe der Höhenverstellung waagerecht ausrichten.

[Flache und normal tiefe Femsehgeräte]

[Nur ultraflache Femsehgeräte]

5 Binden Sie das Netzkabel und alle sonstigen Kabel der Peripheriegeräte mit Hilfe des mitgelieferten Kabelbinder zusammen. Stellen Sie sicher, dass sich die Kabel beim Schwenken oder während des Betriebs des Geräts nicht verheddern oder von den Anschlüssen abgezogen werden.

* Führen Sie die Kabel ein, und ziehen Sie die Wandhalterung mit Winkeljustierung nach vorne. Führen Sie die Kabel durch die dafür vorgesehene Öffnung, um Probleme beim Schwenken des Geräts zu vermeiden. Überprüfen Sie die Installation 2 - 3 Mal auf sicheren Sitz und die Wandhalterung auf ordnungsgemäße Funktionsweise.

Anpassen des Wandhalterungswinkels

* Dieses Produkt ist mit einem Mechanismus für leichtgängige Bewegung ausgestattet, damit Sie das Produkt problemlos in der gewünschten Position ausrichten können.
* Stellen Sie den Installationswinkel ein und befestigen Sie das Fernsehgerät dann nahe an der Wand.

Passen Sie den Winkel nicht gewaltsam an. Wenn das an der Halterung montierte Gerät zu nah an der Wand befestigt ist, könnte es bei unbedachten Bewegungen gegen die Wand stoßen und beschädigt werden. Halten Sie das Gerät zu beiden Seiten fest, wenn Sie den Winkel anpassen möchten.

Halten Sie das Gerät oben mittig am Gehäuse fest, wenn Sie den Neigungswinkel einstellen.

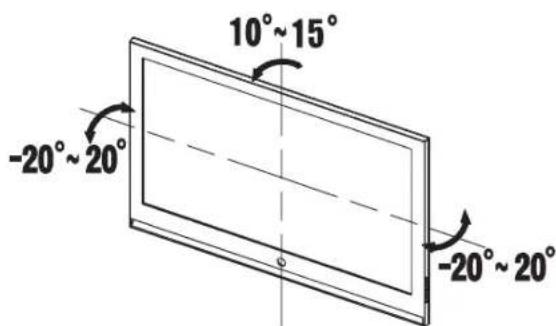

* Sie können den Winkel zur rechten und linken Seite im Bereich von -20° - 20° und den Neigungswinkel im Bereich von 10° - 15° anpassen. Der einstellbare Winkelbereich kann je nach Modell unterschiedlich sein.

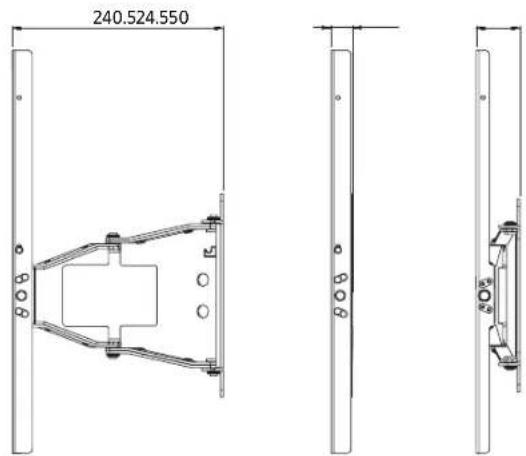

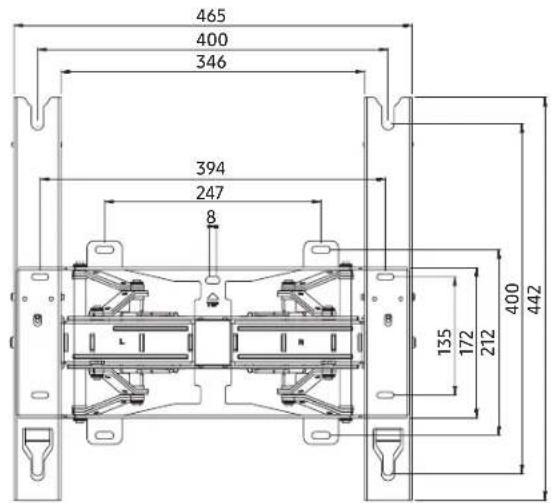

Technische Daten des Produkts

Produktnormen

Breite (mm) 465
Höhe (mm) 442
Tiefe (mm) 24,5
Gewicht (kg) 5,5
VESA-konforme Wandhalterung	400 X 300, 400 X 400

Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden.
