MANUAL DE USUARIO WMN4277TT SAMSUNG

Guía de instalación del soporte de pared del tipo rotación con ajuste de ángulo

WMN4277TT

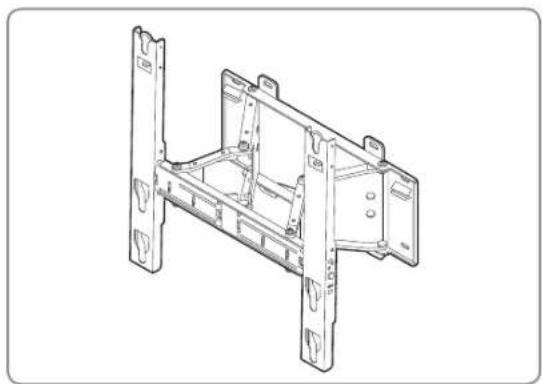

Imagen del producto

* En la instalación del soporte use solo los componentes suministrados.

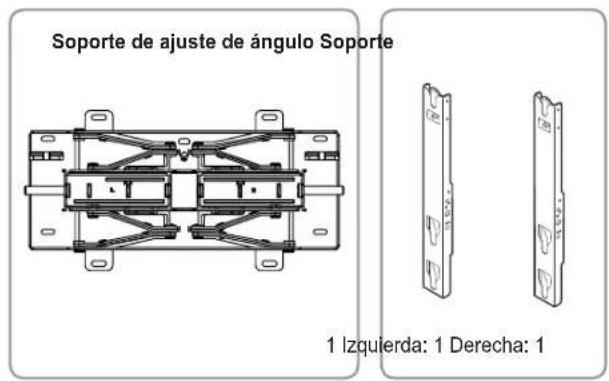

Soporte de ajuste de ángulo Soporte 1 Izquierda: 1 Derecha: 1

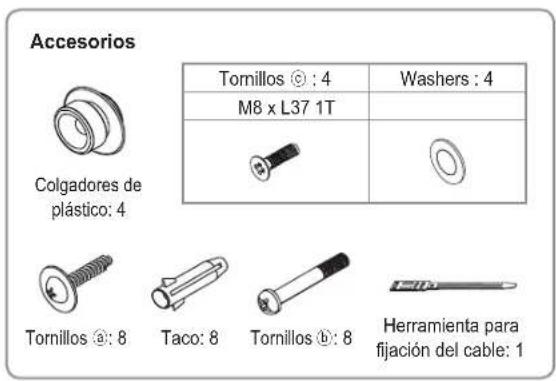

Accesorios Tornillos @: 4 M8 x L37 1T Washers : 4 Colgadores de plástico: 4 Tornillos @: 8 Taco: 8 Tornillos @: 8 Herramienta para fijación del cable: 1

Instrucciones de seguridad

Para instalar el equipo póngase en contacto con un centro de servicio autorizado.

Para trasladar o reemplazar el producto después de la instalación, póngase en contacto con un técnico cualificado de acuerdo con el distribuidor.

No se cuelgue del producto y evite que reciba impactos bruscos.

1. Mantenga a los niños alejados del producto. Pueden golpearse con los cantos del aparato y producirse heridas graves en la cabeza.
2. Tenga cuidado cuando ajuste el ángulo o haga girar el aparato. El producto se podría dañar si se halla muy próximo a la pared.
   (Para evitar daños al producto o en la pared coloque elementos protectores en las cuatro esquinas del producto.)
3. No instale el producto en un lugar con altas temperaturas y humedad elevada. No instale el producto en una pared que no pueda sostener su peso.
4. Dado el riesgo de descarga eléctrica existente, no introduzca los dedos en el orificio de instalación del soporte durante la instalación del televisor.
5. Antes de finalizar la instalación en la pared, cubra el orificio de instalación del soporte del televisor con la tapa suministrada con el televisor.

Montaje del soporte mural

△Compruebe el tipo de pared antes de la instalación.

Requisitos de la instalación estándar según el tipo de pared

- Solo se puede utilizar una pared de cemento o una pared interior con el grosor suficiente. Consulte las siguientes ilustraciones.

Min. 50 mm MDF, PW, etc. Con refuerzo Min. 50 mm Min. 10 mm MDF, PW

Mln. 25 mm MDF, PW (excluido el grosor de la placa de yeso)

• NOTA
  MDF = Tableros de fibra de madera de densidad media PW = Madera contrachapada

Min. 25 mm Pared de cemento mitda (excluido el grosor de la placa de yeso)

- No se puede instalar en paredes sin refuerzo o superficies de placa de yeso.

MDF, PW, cemento 0.24 mm

Cara pared Sin refuerzo

Placa de yeso No se puede instalar en placa de yeso

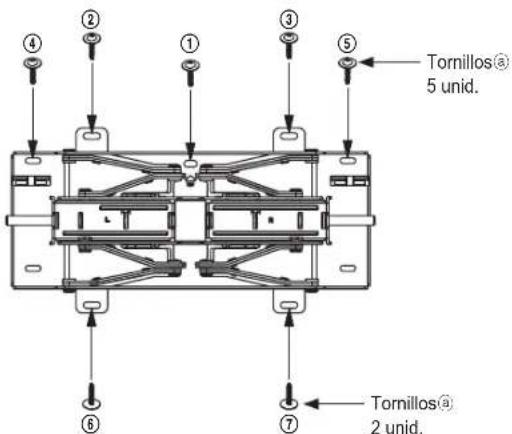

1 Instale el soporte de ajuste de ángulo en la pared como se muestra en la ilustración.

Tornillos® 5 unid. Tornillos® 2 unid.

Asegure el soporte de ajuste de ángulo con los anclajes y los tornillos ③ ordenadamente de ① a ⑦.

Si no lo puede instalar en la zona asignada, instálelo en una zona los más próxima posible.

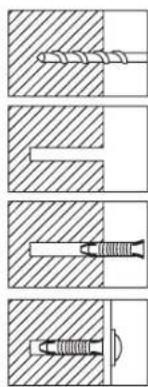

Cómo fijar los tacos o los tornillos a

Practique un orificio en la pared con una broca de 6X50.

Limpie el orificio.

Inserte el taco suministrado en el orificio.

Haga coincidir el soporte de ajuste de ángulo con los orificios de la pared y apriete los tornillos a).

* Para practicar un orificio en la pared debe utilizar una broca del tamaño adecuado. Para evitar problemas de seguridad siga las instrucciones de instalación.

Compruebe la solidez de la pared antes de la instalación. Refuerce la pared antes de instalar el soporte si no es lo suficientemente sólida.
Los tacos y tornillos suministrados son especiales para la instalación en paredes de cemento.
En paredes de yeso, mármol o acero, use los tornillos adecuados.

2 Asegure el equipo a la pared. Tire del soporte hacia adelante y desplieguelo. Inserte el soporte en la zona asignada del soporte de ajuste de ángulo y apriete los 8 tornillos ⑥ suministrados. (Por ambos lados, derecho e izquierdo)

3 Retire los tornillos del cuerpo principal del televisor, monte los 4 colgadores de plástico y los tornillos suministrados, como se muestra en la ilustración, y asegúrelos firmemente en la parte posterior del cuerpo principal del televisor.

Los 4 colgadores de la ilustración, y pal del televisor. Tornillos© 4 unid.

Monte el producto en el soporte de pared. Compruebe que los laterales derecho e izquierdo estén adecuadamente fijados.
Cuando instale el producto o ajuste el ángulo, tenga cuidado de no atraparse los dedos en los orificios.
Compruebe que el soporte esté bien sujeto en la pared. Su caída podría causar daños físicos.

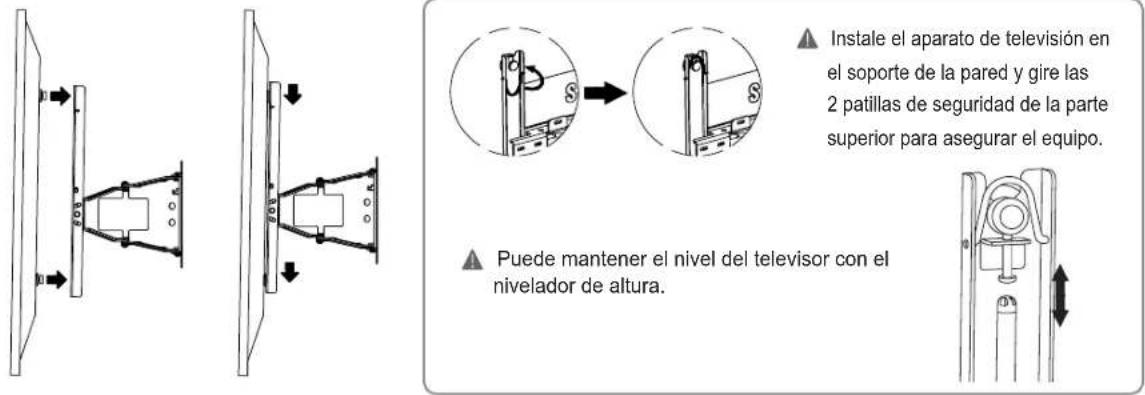

1. Tire hacia adelante la pieza de fijación del soporte de pared. Se necesitan dos personas para instalar el producto en el área asignada del soporte de la pared.

Instale el aparato de televisión en el soporte de la pared y gire las 2 patillas de seguridad de la parte superior para asegurar el equipo.

Puede mantener el nivel del televisor con el nivelador de altura.

[TV delgado, normal] [Solo ultra delgado]

5 Para manejar el cable de alimentación y los cables de los dispositivos periféricos, agrúpelos mediante la herramienta de fijación de cables suministrada.

Después de girar o instalar el producto, asegúrese de que los cables no queden sueltos ni cuelguen.

* Inserte los cables y tire hacia adelante el soporte de ajuste de ángulo. Ordene los cables en el orificio para evitar interferencias entre los cables al girar el aparato. Compruebe dos o tres veces el funcionamiento antes de fijar la moldura a la pared.

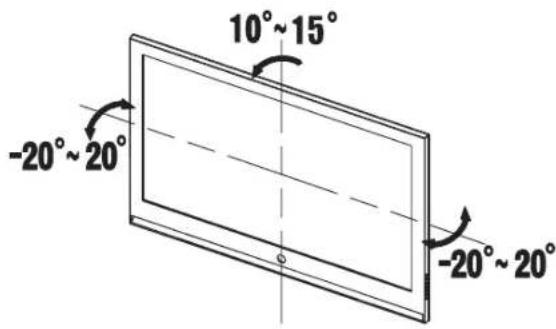

Ajuste del ángulo del soporte de pared

* Este producto consta de un mecanismo de movimiento suave que permite moverlo según convenga.
* Ajuste el ángulo de instalación y después instale el televisor cerca de la pared.

10°~15° -20°~20° -20°~20°

No fuerce el equipo para ajustar el ángulo.

El producto se podría dañar si se halla muy próximo a la pared.

Sostenga el producto por los laterales derecho e izquierdo cuando desee ajustar el ángulo derecho e izquierdo.

Sosténgalo por el centro para ajustar el ángulo inferior.

* Puede ajustar el ángulo a izquierda y derecha entre -20° y 20°, y hacia abajo hasta 10° \~ 15°.

Según el modelo el ángulo ajustable puede variar.

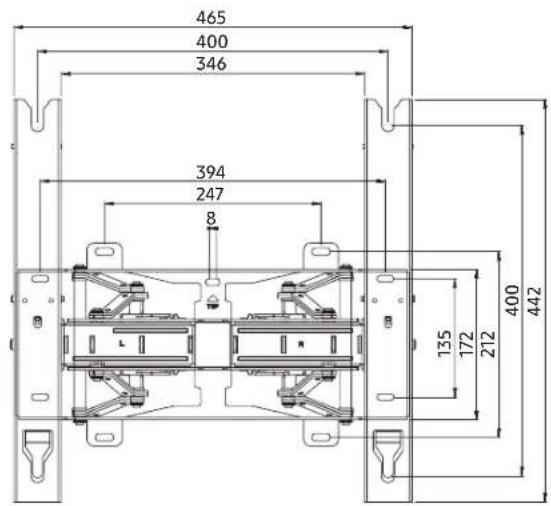

Especificaciones del producto

465 400 346 394 247 8 135 172 212 400 442

Medidas y peso del producto

Anchura (mm) 465
Altura (mm) 442
Profundidad (mm) 24.5
Peso (kg) 5.5
Soporte VESA estándar 400	X 300, 400 X 400

La información de este documento está sujeta a cambios sin previo aviso.
