각도 조절 및 회전형 벽걸이 지지대 사용설명서 WMN4277TT

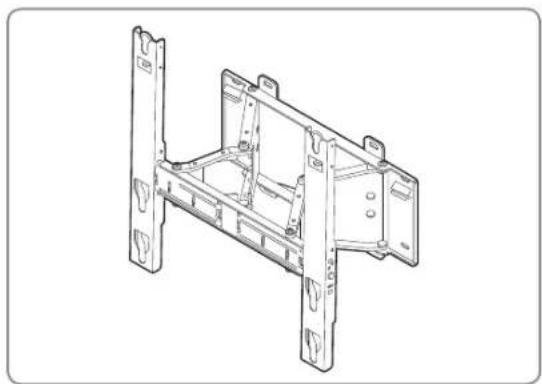

벽걸이 완제품

*벽걸이 설치 시 반드시 제공되는 구성품 및 부품을 사용하여 주세요.

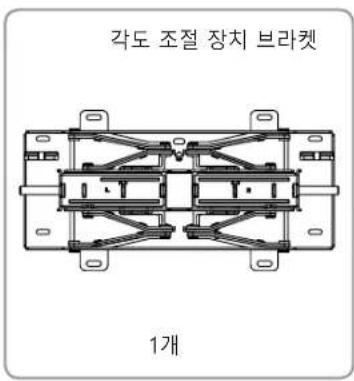

각도 조절 장치 브라켓 1개

원쪽 : 1개 오른쪽 : 1개

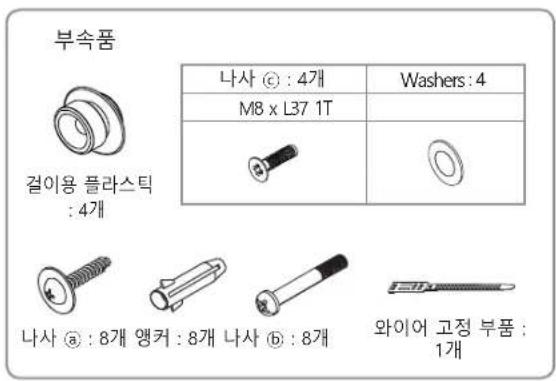

부속품 나사 Ⓞ : 4개 M8 x L37 1T Washers : 4 결이용 플라스틱 : 4개 나사 Ⓢ : 8개 앵커 : 8개 나사 Ⓟ : 8개 와이어 고정 부품 : 1개

안전을 위한 주의사항

제품 설치는 반드시 판매점에서 지정한 전문 설치업자에게 의뢰해 주세요.

설치 후 제품을 이동하거나 교체시에는 반드시 판매점에서 지정한 전문 설치업자에게 문의하세요.

설치 후 매달리거나 심한 충격을 주지 마세요.

1. 제품 아래에서 아이가 놀지 못하게 하세요. 모서리에 머리가 부딪칠 수 있습니다.
   2.각도 조절을 하거나 회전시에 제품의 뒷면이 벽과 부딪칠 수 있으니 주의 하세요.
   (모서리 4곳에 스폰지 등을 부착하면 벽과 제품이 상하는 것을 방지할 수 있습니다.)
   3.고온다습한 곳이나 제품의 무게를 견디지 못하는 벽에는 설치하지 마세요.
2. 감전의 위험이 있으므로 벽걸이 설치 중에 TV 제품 하단의 스탄드 분리 홈에 절대 손을 넣지 마세요.
   5.TV 제품의 스탠드가 분리된 홈은 TV 제품에 있는 별도의 덧개를 반드시 막고 벽걸이 설치 작업을 완료하여 주세요.

벽걸이 설치 방법

△벽면의 종류를 확인 후 설치 바랍니다.

벽면의 증류에 따른 설치 표준 조건

-두께가 중분한 콘크리트나 인테리어 벽면에 설치 가능합니다. 아래 그림을 참조하세요.

直径 25 mm MDF, PW (원단) (서고보드 구려는 제어)

直径 25 mm 그구리트 막일량 비중구리드 수치는 제외

- 벽면 내부에 보강부가 없거나 석고 보드 벽면에는 설치할 수 없습니다.

MDF, PN (header), 孔槽位置 0-74 nm

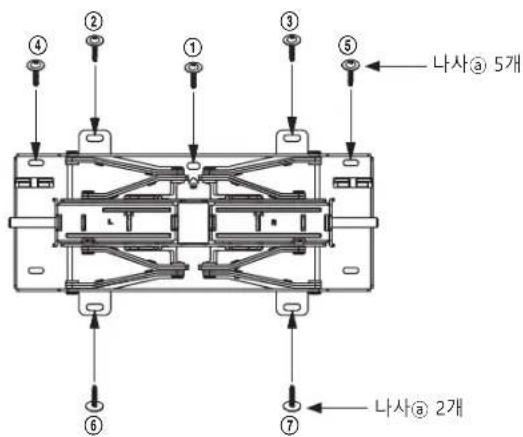

1 각도 조절 장치를 그림과 같이 벽면에 고정 하십시오.

각도 조절 장치를 앱커와 나사⑧로 그림과 같이 ①번에서 ⑦번까지 순서대로 고정 시키세요.

불가피하게 지정된 위치에 고정하지 못할 경우에는 가장 인접한 곳으로 이동하여 고정하세요.

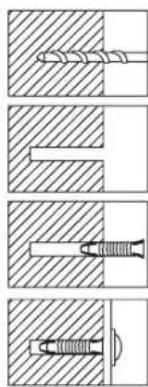

앵커 및 나사① 고정 방법

각도 조절 장치를 구멍에 맞추어 나사(a)를 체결하세요.

* 벽에 구멍을 뜻을 때에는 반드시 지정된 직경의 드릴 비트 및 드릴을 사용하세요. 지정되지 않은 방법으로 설치할 경우에는 안전상의 문제가 발생될 수 있습니다.

▲ 벽의 강도를 확인한 후에 강도가 충분하지 못한 곳은 반드시 적절한 보강 작업을 한 뒤에 설치하세요.
△ 동봉된 나사와 앱커는 목재와 콘크리트 체결용 입니다.
▲ 벽을 확인하여 석고보드, 대리석, 철판 등에는 적절한 전용 체결 나사를 사용하세요.

2 그림과 같이 벽면에 본체를 단단히 고정 시킨 후에 전면으로 당겨서 펼쳐진 브라켓을 각도 조절 장치의 지정한 위치에 삽입하여 동봉된 나사⑥ 8개를 이용하여 고정 하십시오. (좌/우 동일)

3 TV 본체의 나사를 제거한 후에, 동봉된 걸이용 플라스틱과 나사 © 4개를 그림과 같이 결합하여 TV 본체 뒷면에 단단하게 조여 주세요.

▲ 본체를 벽걸이에 걸은 후에 모두 정확하게 걸렸는지 좌, 우 측면에서 필히 확인하세요.
▲ 설치 및 각도 조절 시 손가락이 끼일 수 있으니 조심하세요.
▲ 벽걸이 브라켓이 벽에 단단하게 고정되어 있지 않으면 본체가 떨어져 다칠 수 있으니 단단하게 고정하세요.

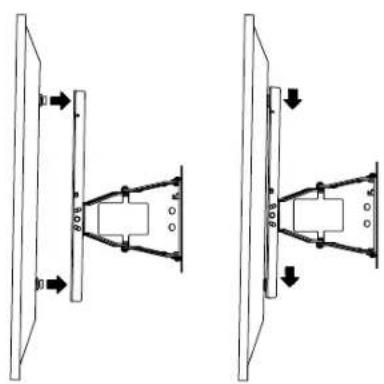

4 그림과 같이 벽걸이의 브라켓 고정부를 전면으로 최대한 당긴 후에 TV 본체를 반드시 두사람이 들고 벽걸이의 지정 부위에 걸어 주십시오.

▲ 벽걸이에 TV 본체를 완전히 고정한 후에 벽걸이 양쪽 상부 2 개소의 안전 고리를 그림과 같이 회전하여 고정되도록 하십시오.

수평조절 장치를 이용하여, TV 본체의 수평 조절이 가능 합니다.

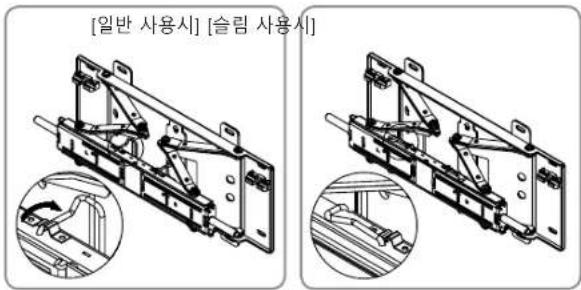

[일반 사용시] [슬림 사용시]

5 전원선 및 기타 주변 기기 연결선의 처리는 동봉된 와이어 고정부품을 사용하여 그림과 같이 묶은 후에 회전 및 작동시에 이탈 되거나 빠지지 않는지 확인해 주시길 바랍니다.

* 케이블을 삽입한 후에 각도 조절 장치를 전면으로 최대한 당긴 후에 와이어를 그림과 같이 각도 조절기의 지정한 구멍을 이용하여 정형하게 되면 회전시에 연결선과 간섭되지 않습니다. 2 \~ 3회 동안 동작 확인 후, 이상이 없을시에는 벽면 몰딩을 고정 바랍니다.

* 본 제품은 소비자의 편리성을 위해 SMOOTH MOVING MECHANISM을 도입하여 아주 부드럽게 움직이도록 설계되어 있습니다.
*설치 각도 조절 후 벽면에 TV를 밀착하세요.

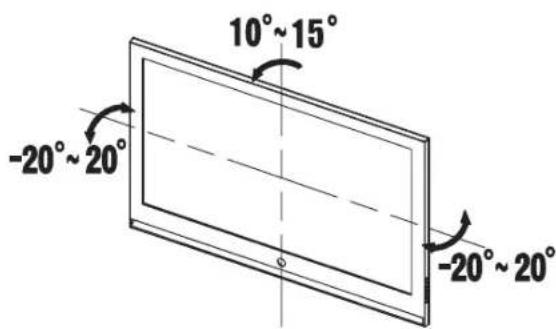

10°~15° -20°~20° -20°~20°

제품의 각도를 조정할때 너무 강한 힘을 주면 제품이 벽면과 부딪쳐 손상을 입을수 있으니 주의하세요. 좌우 각도를 조정할 때에는 제품의 양 옆부분을 잡아 주고, 아래 각도를 조정할 때에는 제품 윗면의 가운데를 잡으면 부드럽게 원하는 각도로 조절할 수 있습니다.

* 각도 조절은 좌/우 방향으로 -20° \~ 20° 까지, 아래 방향으로 10° \~ 15° 까지 임의로 조절할 수 있습니다. 모델에 따라 각도 조절 장치의 각도가 상이 할 수 있습니다.

제품 사양

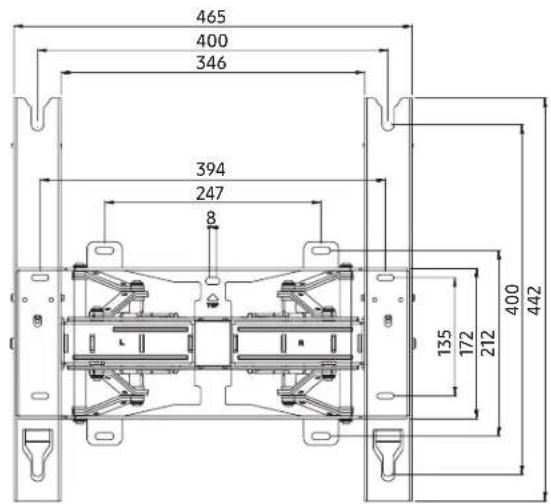

465 400 346 394 247 8 135 172 212 400 442

폭 (mm) 465
높이 (mm) 442

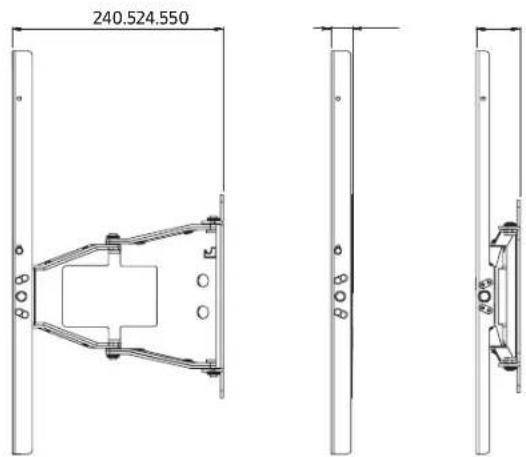

깊이 (mm) 24.5
무게 (Kg) 5.5
벽걸이 VESA 규격 400 X 300, 400 X 400

제품의 외관이나 사양등은 제품의 개량을 위해서, 사전에 예고 없이 변경될 수 있습니다.
