MANUALE UTENTE WMN4277TT SAMSUNG

Guida all'installazione della staffa a parete per la rotazione e la regolazione dell'angolo di visione WMN4277TT

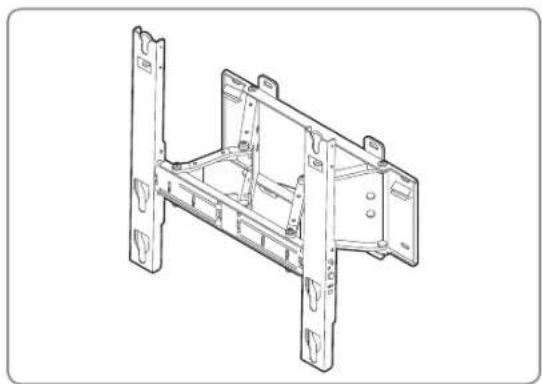

Immagine del prodotto

* Utilizzare solo i componenti forniti per l'installazione della staffa.

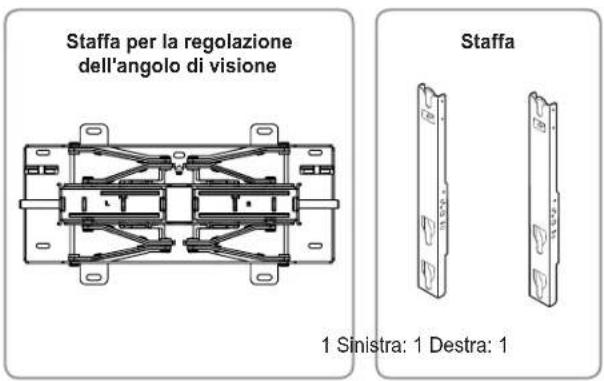

Staffa per la regolazione dell'angolo di visione Staffa 1 Sinistra: 1 Destra: 1

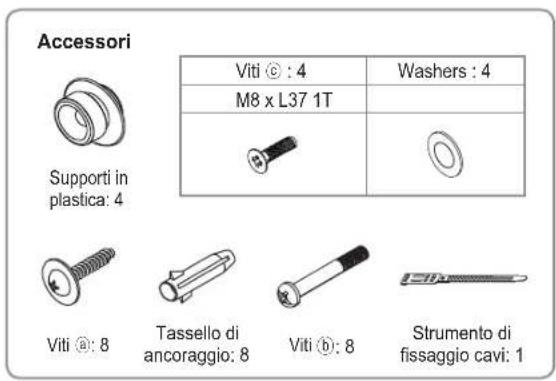

Accessori Viti ©: 4 M8 x L37 1T Washers: 4 Supporti in plastica: 4 Viti ©: 8 Tassello di ancoraggio: 8 Viti ©: 8 Strumento di fissaggio cavi: 1

Istruzioni di sicurezza

Rivolgersi a un centro di assistenza autorizzato per l'installazione dell'apparecchio.

Contattare il rivenditore per richiedere l'uscita di un tecnico qualificato per spostare o sostituire il prodotto dopo l'installazione.

Non appendersi al prodotto né urtarlo o colpirlo.

1. Tenere il prodotto lontano dalla portata dei bambini. Colpendo con la testa il bordo del prodotto è possibile riportare gravi lesioni.
2. Prestare attenzione durante la rotazione dell'apparecchio o la regolazione dell'angolo di visione. Se installato troppo vicino al muro, il prodotto potrebbe subire danni urtando la parete. (Fissare ai 4 angoli del prodotto delle protezioni in gomma per salvaguardare il prodotto e la parete da eventuali danni.)
3. Non installare il prodotto in un luogo soggetto ad alte temperature ed elevata umidità. Non installare il prodotto a una parete non sufficientemente solida da sopportarne il peso.
4. Poiché vi è il rischio di scosse elettriche, durante l'installazione non inserire le dita nel foro di installazione del piedistallo TV.
5. Prima di completare l'installazione a parete, coprire il foro di installazione del piedistallo TV con l'apposito coperchio fornito in dotazione.

Gruppo staffa a parete

⚠ Prima di iniziare, verificare il tipo di parete su cui eseguire l'installazione.

Requisiti di installazione standard per tipo di parete

• Installare solo su una parete in cemento o una parete interna di spessore sufficiente. Vedere gli schemi sottostanti.

Min. 50 mm MDF, PW, ecc. Con rimforzo Min. 50 mm Min. 10 mm MDF, PW

Parete diviscria Min. 30 mm MDF. PW Min. 10 mm MDF. PW

Min: 25 mm MDF, PW (escluso sposscro parete a secco)

• NOTA
  MDF = Medium Density Fiberboard (Pannello di fibra a media densità) PW = Plywood (Compensato)

Min. 30 mm Comerio Parete divisoria Min. 10 mm MDF, PW

Min. 25 mm Parete mista cemento (escluso spessore parete a secco)

• Non installare su pareti non rinforzate o superfici a secco.

MDF, PW, Cemento 0-24 mm

Panele divisoria Senza rinforzo X

Parete a secco Non installare su pareti a secco

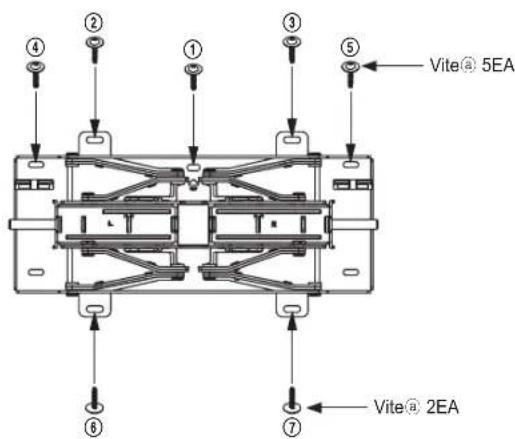

1 Installare a parete la staffa di regolazione dell'angolo di visione come mostrato in figura.

Vite® 5EA Vite® 2EA

Serrare la staffa mediante tasselli e viti ① nell'ordine da ① a ⑦.

Se il prodotto non può essere installato nella posizione prevista, provare in una posizione limitrofa.

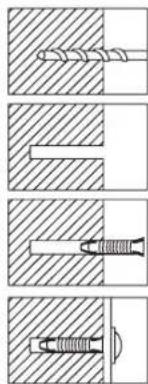

Istruzioni per il fissaggio di tasselli e viti®

Eseguire un foro nella parete con una punta 6X50.

Liberare il foro da eventuali detriti.

Inserire nel foro il tassello in dotazione.

Allineare la staffa rispetto ai fori nella parete e serrare le viti®.

* Utilizzare una punta di dimensione adeguata per forare la parete. Seguire le istruzioni di installazione per evitare problemi di sicurezza.

Verificare la solidità della parete prima di procedere all'installazione. Rafforzare la parete prima di installare la staffa, se la parete non è sufficientemente solida.
Le viti e i tasselli in dotazione sono adatti per il montaggio su pareti in cemento.
Per pareti in cartongesso, marmo o acciaio, utilizzare viti appropriate.

2 Fissare saldamente l'apparecchio alla parete. Tirare in avanti la staffa per distenderla. Inserire la staffa nella posizione assegnata e serrare le 8 viti in dotazione(b). (Identico per il lato destro e sinistro)

3 Rimuovere le viti dal corpo principale del televisore, assemblare i 4 supporti in plastica forniti in dotazione e le viti © come mostrato in figura, quindi serrarli sul retro del corpo principale del televisore.

Montare il prodotto sulla staffa a parete. Verificare che il prodotto sia adeguatamente fissato sia a destra sia a sinistra.
Prestare attenzione durante l'installazione del prodotto o la regolazione dell'angolazione a non inserire le dita nei fori.
⚠️ Verificare che la staffa sia fissata in modo sicuro alla parete. L'eventuale caduta del prodotto può causare danni.

4 Tirare in avanti la parte di fissaggio della staffa. Per installare il prodotto sulla staffa a parete sono necessarie due persone.

Installare il televisore sulla staffa e ruotare i 2 piedini di sicurezza sulla parte superiore per fissarlo.

E' possibile fissare l'altezza del televisore utilizzando l'apposito regolatore.

[TV sottile, normale] [Solo ultra sottile]

5 Avvolgere il cavo di alimentazione e gli altri cavi delle periferiche collegate utilizzando lo strumento di fissaggio fornito in dotazione.

Prestare attenzione affinché i cavi siano fissati insieme e non possano fuoriuscire durante la rotazione o l'uso del prodotto.

* Inserire i cavi e tirare in avanti la staffa. Disporre i cavi nel foro per evitare che possano interferire con la rotazione dell'apparecchio.

Verificarne il funzionamento 2 \~ 3 volte, quindi fissare la staffa a parete.

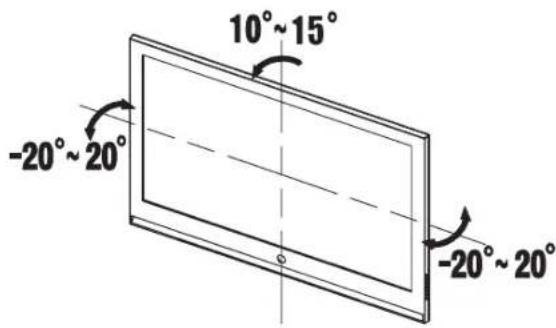

Regolazione dell'angolazione della staffa a parete

* La regolazione dell'inclinazione e dell'angolazione del prodotto è consentita da un meccanismo di spostamento lineare.
* Regolare l'angolo di installazione quindi posizionare il TV vicino alla parete.

10°~15° -20°~20° -20°~20°

Non forzare la regolazione dell'angolazione.

Se installato troppo vicino al muro, il prodotto potrebbe subire danni urtando la parete.

Per regolare l'angolazione sinistra e destra, sostenere il prodotto dai lati sinistro e destro.

Per regolare l'inclinazione verso il basso, sostenere il prodotto dalla parte centrale superiore.

* E' possibile regolare l'angolazione sinistra e destra con un'ampiezza compresa tra -20° \~ 20° e l'inclinazione tra 10° \~ 15°. L'ampiezza di regolazione varia in base al modello.

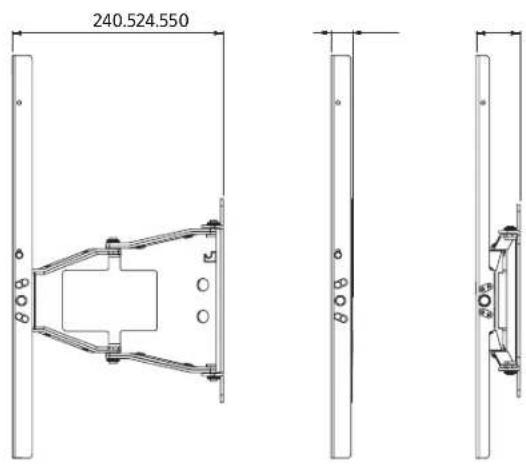

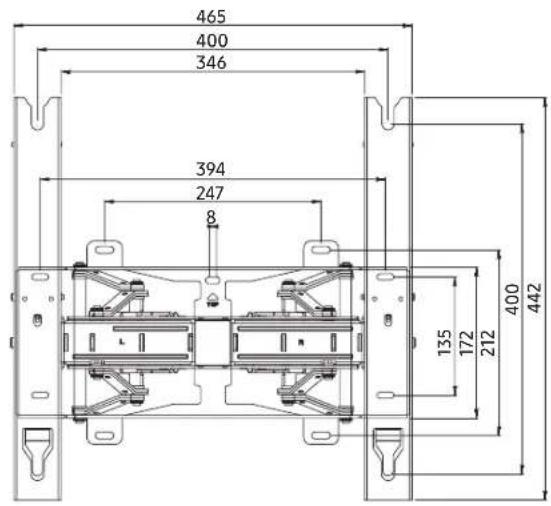

Specifiche del prodotto

465 400 346 394 247 8 135 172 212 400 442

Standard di prodotto

Larghezza (mm) 465
Altezza (mm) 442
Profondità (mm) 24.5
Peso (kg) 5.5
Staffa Standard VESA 400	X 300, 400 X 400

! Le informazioni contenute in questo documento sono soggette a modifica senza preavviso.
