Montageanleitung für schwenkbare Wandhalterung mit Winkeljustierung WMN4277SK

Abbildung des Produkts

* Verwenden Sie zur Montage der Halterung ausschließlich die im Lieferumfang enthaltenen Komponenten.

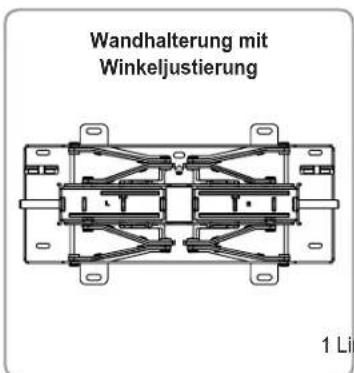

Wandhalterung mit Winkeljustierung 1 L

Halter ks: 1 Rechts: 1

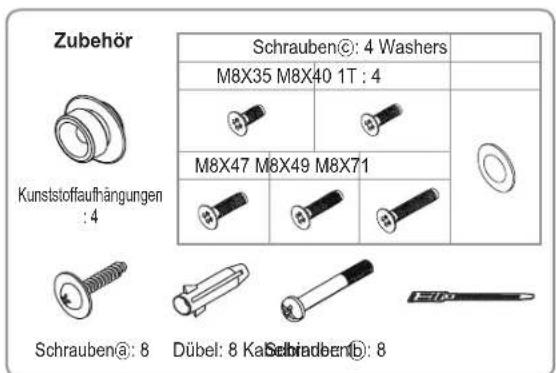

Zubehör Schrauben®: 4 Washers M8X35 M8X40 1T : 4 M8X47 M8X49 M8X71 Schrauben®: 8 Dübel: 8 Kabeldebern®: 8

Sicherheitshinweise

Wenden Sie sich für die Montage der Halterung an ein autorisiertes Kundendienstzentrum.

Wenn Sie das Produkt nach der Montage bewegen oder austauschen müssen, wenden Sie sich an einen qualifizierten Techniker Ihres Händlers.

Hängen Sie sich nicht an das Produkt, und vermeiden Sie plötzliche Krafteinwirkungen.

Kraiteinwirkungen.

1. Halten Sie Kinder vom Produkt fern. Wenn Kinder sich den Kopf an den Kanten des Produkts stoßen, können schwere Verletzungen die Folge sein.
2. Gehen Sie vorsichtig vor, wenn Sie den Winkel des Sets anpassen oder das Set in die gewünschte Position schwenken. Wenn das an der Halterung montierte Gerät zu nah an der Wand befestigt ist, könnte es bei unbedachten Bewegungen gegen die Wand stoßen und beschädigt werden. (Befestigen Sie an den 4 Kanten des Geräts kleine Polster, um Beschädigungen am Gerät oder an der Wand zu vermeiden.)
3. Montieren Sie das Produkt nicht an Orten mit hoher Temperatur oder Luftfeuchtigkeit. Montieren Sie das Produkt nicht an Wänden, die das Gewicht des Produkts und des daran befestigten Geräts nicht tragen können.
4. Wegen der Stromschlaggefahr dürfen Sie niemals Ihre Finger in die Montagebohrung des Standfußes für den Fernseher stecken, während Sie das Femsehgerät aufstellen.
5. Achten Sie darauf, dass Sie die Bohrung am Standfuß des Fernsehgeräts mit der im Lieferumfang des Fernsehgeräts enthaltenen Abdeckung abdecken, bevor Sie die Arbeiten zum Anbringen des Fernsehgeräts an der Wand beenden.

Deutsch

Zusammenbau der Wandhalterung

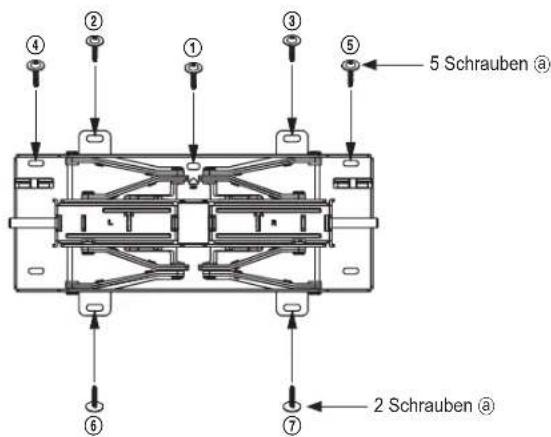

1 Montieren Sie die Wandhalterung mit Winkeljustierung wie in der Abbildung gezeigt an der Wand.

④ ② ① ③ ⑤ 5 Schrauben ⓐ ⑥ ⑦ 2 Schrauben ⓐ

Verwenden Sie zum Befestigen der Wandhalterung mit Winkeljustierung mit den mitgelieferten Dübeln und Schrauben ④. Ziehen Sie die Schrauben dabei in der Reihenfolge ① bis ⑦ fest. Wenn die Halterung nicht in dem dafür vorgesehenen Bereich angebracht werden kann, weichen Sie an die nächst mögliche Stelle aus.

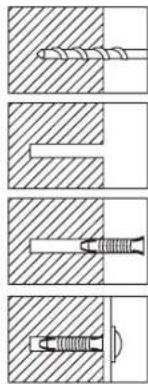

So ziehen Sie die Dübel und Schrauben ⓐ an

Bringen Sie in der Wand eine Bohrung mit dem Durchmesser 6X50 an.

Säubern Sie die Bohrung.

Schieben Sie den mitgelieferten Dübel in das die Bohrung.

Richten Sie die Wandhalterung mit Winkeljustierung an den Bohrungen in der Wand aus, und ziehen Sie die Schrauben @ fest.

* Verwenden Sie zum Bohren der Löcher in der Wand einen Bohrer geeigneter Größe. Befolgen Sie unbedingt die Montageanweisungen, um Sicherheitsproblemen vorzubeugen.

Prüfen Sie vor der Installation die Festigkeit der Mauer. Verstärken Sie ggf. erst die Wand, bevor Sie die Halterung befestigen.
Die mitgelieferten Schrauben und Dübel sind für Betonflächen geeignet.
Verwenden Sie für Stein-, Marmor- oder Stahlwände dafür geeignete Schrauben.

2 Befestigen Sie die Halterung sicher an der Wand. Ziehen Sie die Halterung nach vorne heraus, und klappen Sie sie auseinander. Setzen Sie die Halter an den dafür vorgesehenen Stellen in die Wandhalterung mit Winkeljustierung ein, und ziehen Sie die 8 mitgelieferten Schrauben ⑥ fest. (Jeweils für die linke und die rechte Seite)

3 Lösen Sie die Schrauben am Gehäuse des Fernsehgeräts, bringen Sie die 4 mitgelieferten Kunststoffaufhängungen an, und setzen Sie wie in der Abbildung gezeigt die Schrauben © ein. Ziehen Sie diese sicher am Gehäuse des Fernsehgeräts fest.

[Flache und normal tiefe Fernsehgeräte] Verwenden Sie Schrauben des Typs M8x35.

gen Sie die e in der er am Gehäuse des Typs M8x35. 4 Schrauben ©

Montieren Sie das Gerät an der Wandhalterung. Überprüfen Sie das Gerät unbedingt an beiden Seiten auf ordnungsgemäße Befestigung.
Achten Sie bei der Montage des Geräts oder dem Einstellen des Winkels darauf, dass Sie sich Ihre Finger nicht einklemmen.
Stellen Sie sicher, dass die Wandhalterung sicher an der Wand befestigt ist. Andernfalls könnte das Gerät zu Verletzungen führen, wenn es herunterfällt.

4 Ziehen Sie das Montageteil der Halterung nach vorne. Für die Montage des Geräts an der Wandhalterung sind zwei Personen erforderlich.

Montieren Sie das Fernsehgerät an der Wandhalterung, und fixieren Sie es durch Drehen der 2 Sicherheitsstifte oben an den Haltern.

⚠ Sie können das Fernsehgerät mit Hilfe der Höhenverstellung waagerecht ausrichten.

[Flache und normal tiefe Femsehgeräte]

[Nur ultraflache Fernsehgeräte]

5 Binden Sie das Netzkabel und alle sonstigen Kabel der Peripheriegeräte mit Hilfe des mitgelieferten Kabelbinder zusammen. Stellen Sie sicher, dass sich die Kabel beim Schwenken oder während des Betriebs des Geräts nicht verheddern oder von den Anschlüssen abgezogen werden.

* Führen Sie die Kabel ein, und ziehen Sie die Wandhalterung mit Winkeljustierung nach vorne. Führen Sie die Kabel durch die dafür vorgesehene Öffnung, um Probleme beim Schwenken des Geräts zu vermeiden. Überprüfen Sie die Installation 2 - 3 Mal auf sicheren Sitz und die Wandhalterung auf ordnungsgemäße Funktionsweise.

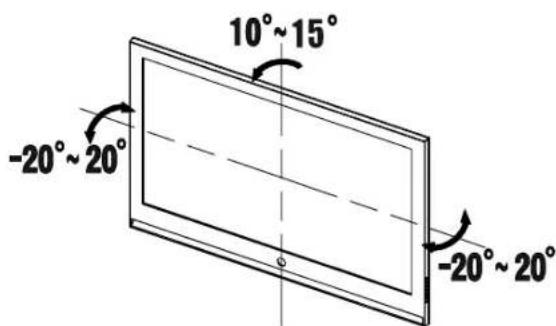

Anpassen des Wandhalterungswinkels

* Dieses Produkt ist mit einem Mechanismus für leichtgängige Bewegung ausgestattet, damit Sie das Produkt problemlos in der gewünschten Position ausrichten können.
* Stellen Sie den Installationswinkel ein und befestigen Sie das Fernsehgerät dann nahe an der Wand.

10°~15° -20°~20° -20°~20°

Passen Sie den Winkel nicht gewaltsam an. Wenn das an der Halterung montierte Gerät zu nah an der Wand befestigt ist, könnte es bei unbedachten Bewegungen gegen die Wand stoßen und beschädigt werden. Halten Sie das Gerät zu beiden Seiten fest, wenn Sie den Winkel anpassen möchten.

Halten Sie das Gerät oben mittig am Gehäuse fest, wenn Sie den Neigungswinkel einstellen.

* Sie können den Winkel zur rechten und linken Seite im Bereich von -20° - 20° und den Neigungswinkel im Bereich von 10° - 15° anpassen. Der einstellbare Winkelbereich kann je nach Modell unterschiedlich sein.

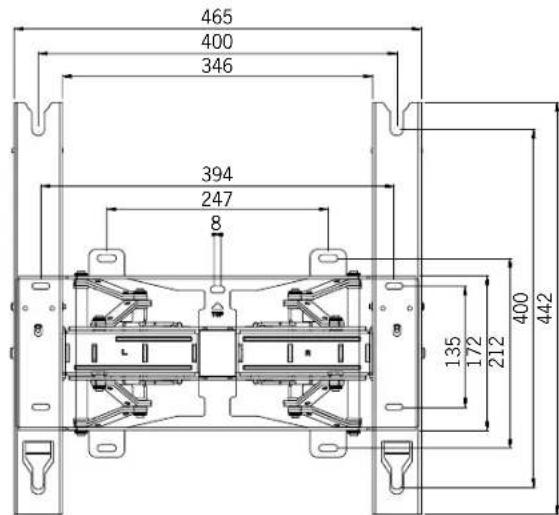

Technische Daten des Produkts

465 400 346 394 247 8 135 172 212 400 442

Breite (mm) 465
Höhe (mm) 442
Tiefe (mm) 24,5
Gewicht (kg) 5,5
VESA-konforme Wandhalterung 400 X 400

! Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden.
