ПОСІБНИК КОРИСТУВАЧА WMN4277SK SAMSUNG

Посібник із встановлення кронштейна для настінного крі- плення з можливістю обертання і регулювання кута нахилу WMN4277SK

Зображення виробу

* Для встановлення кронштейна використовуйте лише складові частини, які додаються.

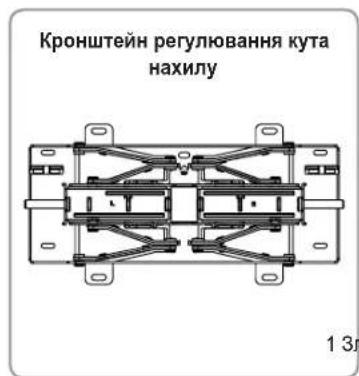

Кронштейн регулювання кута нахилу 1 3

Кронштейн ва: 1 Справа: 1

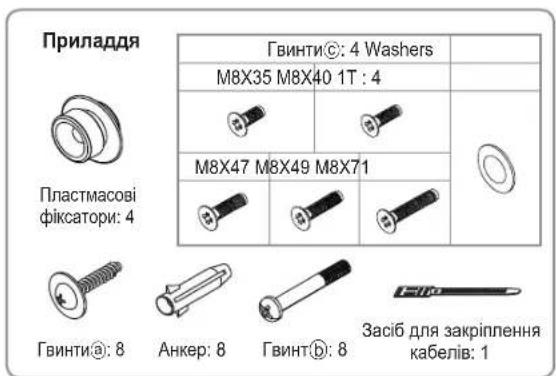

Приладдя Пластмасові фіксатори: 4 Гвинти®: 4 Washers M8X35 M8X40 1T : 4 M8X47 M8X49 M8X71 Гвинти®: 8 Анкер: 8 Гвинти®: 8 Засіб для закріплення кабелів: 1

Правила техніки безпеки

Встановлючи виріб, обов'язково зверніться до уповноваженого центру обслуговування.

Для перенесення або заміни виробу після встановлення звертайтесь до кваліфікованого спеціаліста.

Не спирайтесь на виріб; оберігайте його від різких поштовхів.

1. Зберігайте виріб у місцях, недосяжних для дітей. Будьте обережні, щоб не вдаритись об край виробу, оскільки це може призвести до серйозної травми голови.
2. Обережно регулюйте кут нахилу та обертайте кронштейн. Виріб можна пошкодити, якщо він встановлений надто близько до стіни. (Прикріпіть губки до 4 кутів виробу, щоб не пошкодити виріб або стіну).
3. Не встановлюйте виріб у місцях із високою температурою чи вологістю. Не встановлюйте виріб на стіні, яка не витримає його ваги.
4. Оскільки існує ризик ураження електричним струмом, встановлюючи телевізор, не встромляйте пальці в отвір встановлення на підставці телевізора.
5. Перш ніж завершити встановлення телевізора на стіні, обов'язково закрийте отвір встановлення кришкою, яка додається до телевізора.

Українська

Монтування настінного кронштейна

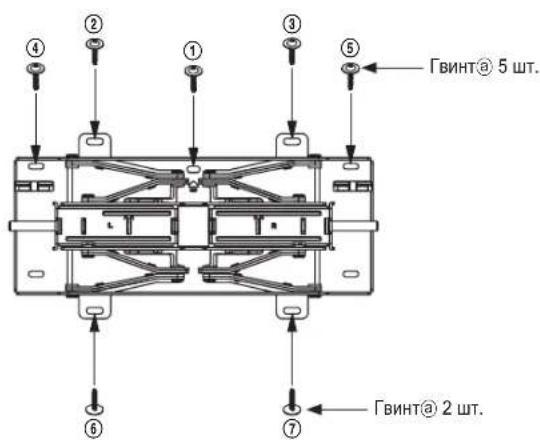

1 Встановіть кронштейн регулювання кута нахилу на стіні, як показано на малюнку.

Закріпіть кронштейн регулювання кута нахилу за допомогою анкерів та гвинтів ⑧ у послідовності від ① до ⑦. Якщо кронштейн неможливо встановити у визначеній області, встановіть його у найближчому місці.

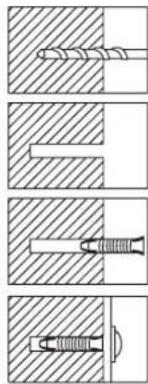

Як закрутити анкери та гвинти ⓐ

За допомогою свердла 6X50 зробіть отвір у стіні.

Прочистьте отвір.

Вставте анкер, який додається, в отвір.

Встановіть кронштейн регулювання кута нахилу таким чином, щоб отвори на кронштейні співпадали з отворами на стіні, та закрутіть гвинти ②.

* Щоб зробити отвір у стіні, використовуйте свердлю відповідного розміру. Обов'язково виконуйте усі вказівки із встановлення з міркувань безпеки.

Перед тим як встановити кронштейн, перевірте міцність стіни. Якщо стіна не надто міцна, зміцніть її та лише після того встановіть кронштейн.
Гвинти та анкери, які додаються, призначені для встановлення на бетонних стінах.
Для гіпсокартонних, мармурових або металевих стін слід використовувати відповідні гвинти.

2 Надійно закріпіть кронштейн на стіні. Потягніть кронштейн вперед та розкладіть його. Вставте кронштейн для виробу у визначену область кронштейна регулювання кута нахилу та закрутіть 8 гвинтів ⑥, які додаються (виконайте ті самі дії для лівої та правої сторони).

3 Викрутіть гвинти з основного корпусу телевізора, встановіть 4 пластмасові фіксатори, які додаються, і гвинти ©, як показано на малюнку, тоді надійно закріпіть фіксатори за допомогою гвинтів до тильної сторони корпуса телевізора.

[Тонкий, звичайний телевізор] Використовуйте гвинти M8X35.

Закріпіть виріб на настінному кронштейні. Перевірте, чи надійно закріплено виріб з лівої та з правої сторони.
Закріплюючи виріб або регулюючи кут нахилу, будьте обережні, щоб не притиснути пальці.
Перевірте, чи настінний кронштейн надійно закріплений на стіні. Якщо виріб владе, це може призвести до травмування користувача.

1. Потягніть фіксатор настінного кронштейна вперед. Для встановлення виробу у визначеній області настінного кронштейна потрібно двоє осіб.

Встановіть телевізор на настінному кронштейні та поверніть 2 фіксатори згори, щоб закріпити його.

⚠️ Для вирівнювання телевізора використовуйте висотомір.

[Tonkii, звичайний телевізор]

5 Шнур живлення та інші кабелі периферійних пристроїв можна з'єднати разом за допомогою засобу для закріплення кабелів, що додається.

Перевірте, чи кабелі надійно закріплені і не випадуть під час обертання або експлуатації виробу.

* Вставте кабелі та потягніть кронштейн регулювання кута нахилу вперед. Зафіксуйте кабелі, зачепивши за отвір у кронштейні, щоб уникнути можливих перешкод під час обертання виробу. Перевірте 2-3 рази, чи все гаразд, та, якщо кронштейн працює належним чином, закріпіть його.

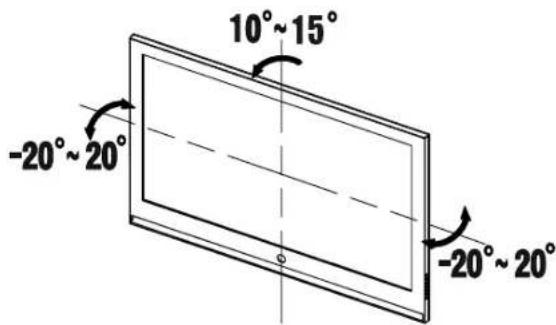

Регулювання кута нахилу настінного кронштейна

* Цей пристрій обладнано спеціальним механізмом, який дозволяє легко регулювати кут нахилу виробу для зручності у користуванні.
* Відрегулюйте кут встановлення і приставте телевізор впритул до стіни.

10°~15° -20°~20° -20°~20°

Не прикладайте силу, регулюючи кут нахилу.

Виріб можна пошкодити, якщо він встановлений надто близько до стіни.

Регулюючи кут нахилу праворуч та ліворуч, тримайте виріб за лівий та правий боки.

Регулюючи кут нахилу вниз, тримайте виріб вгорі посередині.

* Кут нахилу можна регулювати ліворуч та праворуч у межах від 20° до -20° і вниз у межах від 10° до 15°. Можливості регулювання кута нахилу залежать від моделі.

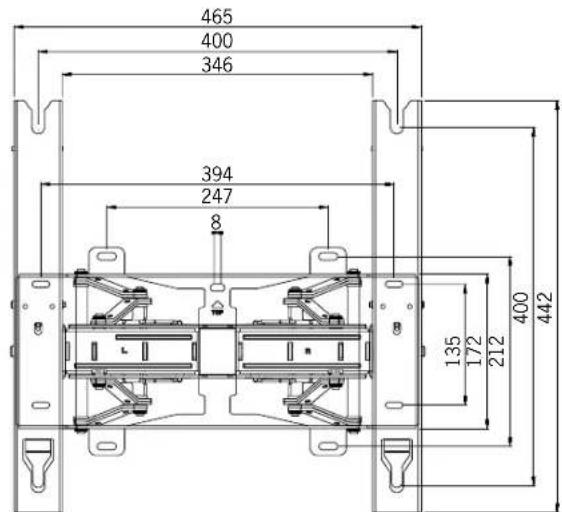

Технічні характеристики виробу

465 400 346 394 247 8 135 172 212 400 442

Ширина (мм) 465
Висота (мм) 442
Глибина (мм) 24,5
Вага (кг) 5,5
Кронштейн стандарту VESA 400 X 400

Інформація, подана у даному документі, може бути змінена без повідомлення.

Rev 1.0
