WMN4277SK - Fali tartó SAMSUNG - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen WMN4277SK SAMSUNG PDF formátumban.
| Termék típusa | Dönthető és forgatható fali tartó |
| Márka | Samsung |
| Modell | WMN4277SK |
| Szélesség (mm) | 465 |
| Magasság (mm) | 442 |
| Mélység (mm) | 24.5 |
| Súly (kg) | 5.5 |
| VESA szabvány | 400 x 400 mm |
| Anyag | Acél |
| Szín | Fekete |
| Lejtés lefelé | 10°-tól 15°-ig |
| Bal/jobb forgatás | -20°-tól +20°-ig |
| Szerelés típusa | Fali, betonra, gipszre, márványra vagy acélra rögzítés |
| Tartozékok | Csavarok, tiplik, kábelkötöző, műanyag tartók, alátétek |
| Biztonság | Ne függessze fel, két személy általi telepítés, ellenőrizze a fal szilárdságát |
| Karbantartás és tisztítás | Puha, száraz kendő, ne használjon súrolószereket |
| Javíthatóság | Pótalkatrészek nem biztosítottak, vegye fel a kapcsolatot a hivatalos szervizzel |
| Garancia | 2 év (az általános feltételek függvényében) |
| Rendeltetésszerű használat | Samsung TV-k és VESA 400x400 kompatibilis készülékek tartója |
Gyakran ismételt kérdések - WMN4277SK SAMSUNG
Felhasználói kérdések a következőről WMN4277SK SAMSUNG
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fali tartó PDF formátumban ingyenesen! Találja meg kézikönyvét WMN4277SK - SAMSUNG és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. WMN4277SK márka SAMSUNG.
HASZNÁLATI ÚTMUTATÓ WMN4277SK SAMSUNG
A szögbeállításos, forgatható fali konzol telepítési útmutatója
WMN4277SK

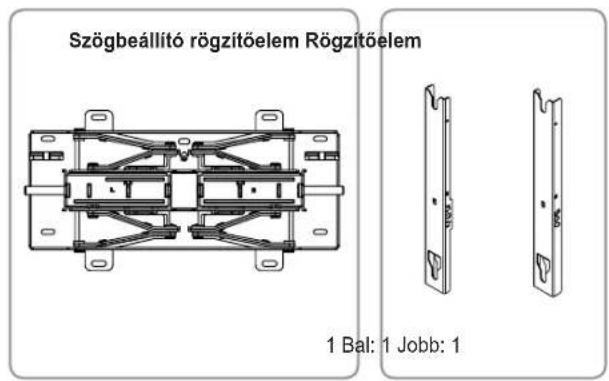

Termékábra

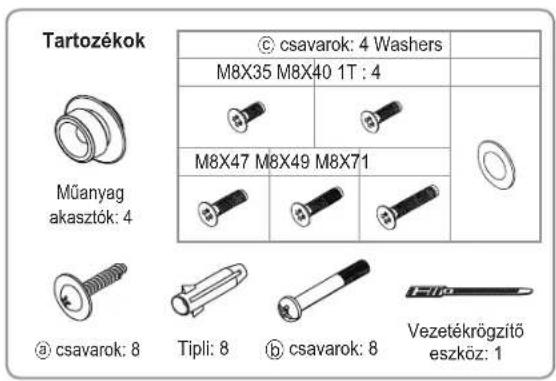

* A konzol telepítésénél csak a mellékelt alkatrészeket használja.
Biztonsági előírások
Az egység telepítéséhez kérje a hivatalos szervizközpont segítségét.
- A terméket tartsa gyermekektöl távol. A termék éle súlyos fejsérülést okozhat.
- A szögbeállítást vagy az egység forgatását óvatosan hajtsa végre. Ha a termék túl közel kerül vagy hozzáér a falhoz, megsérülhet. (A termék 4 sarkát védje szivacsokkal; így a sem az, sem a fal nem sérülhet meg.)
- Ne telepítse a terméket magas hőmérsékletű vagy magas páratartalmú helyre. Ne telepítse a terméket olyan falra, amely nem birja el a súlyát.
- Az áramütés veszélye miatt, ne dugja az úját a TV-állvány telepítönyilásába a TV telepítésekor.
- Fedje be a TV-állvány telepitönyilását a TV-készülékhez kapott fedővel, mielött befejezné a fali telepítést.
A fali konzol felszerelése

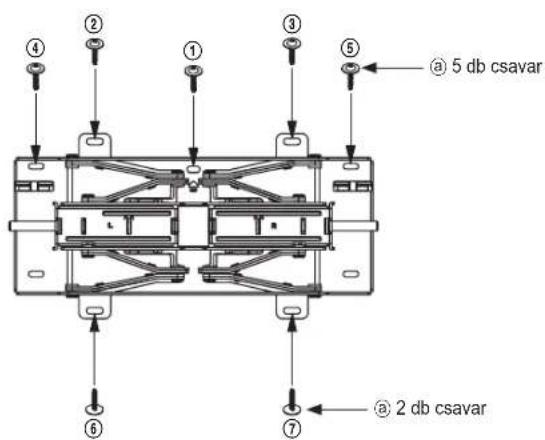

1 Szerelje fel a szögbeállító rögzítőelemet az ábrán látható módon.
Az ①-től ⑦-ig tartó lépések végrehajtásával rögzítse a szögbeállító rögzítőelemet a tiplik és a csavarok ⑧ segítségével. Ha a jelzett területre nem szerelhető fel az eszköz, telepítse azt minél közelebb ahhoz.

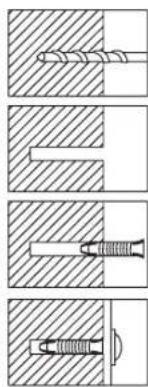

A tiplik vagy a csavarok meghúzása ⓐ
6X50-es fúróval fúrjon lyukat a falba.
Tisztítsa meg a nyílást.
A mellékelt tiplit tegye a falnyilásba.
A szögbeállító rögzítőelemet illessze a nyilásokba, és húzza meg a csavarokat ⓐ.
* A fúráshoz megfelelő méretű falfúrót alkalmazzon. A biztonsági problémák elkerülése érdekében feltétlenül kövesse az utasításokat.
A felszerelés előtt ellenőrizze a fal szilárdságát. Ha a fal nem elég szilárd, erősítse meg, és csak azután szerelje fel a rögzítőelemet.
A mellékelt csavarok és tiplik betonfalra történő szerelésre valók.
Gipszkarton-, márvány- vagy acélfelületen a felületnek megfelelő csavart használjon.
2 Biztonságosan rögzítse az egységet a falra. Húzza előre a rögzítőelemet, és hajtsa ki. A rögzítőelemet tegye a szögbeállító elem jelzett területére, és húzza meg a 8 mellékelt csavart ⑥. (Ezt bal és jobb oldalon is végezze el.)
⑥ 4 db csavar
3 Távolítsa el a csavarokat a TV-készülék házáról, szerelje össze a 4, tartozékként mellékelt műanyag hengert és a csavarokat © az ábrán látható módon, és erősítse őket a TV-készülék házának hátoldalához.
[Vékony és normal TV-hez is] Használjon M8 × 35-ös csavarokat.
Szerelje fel a terméket a fali konzolra. A bal és a jobb oldalon is ellenőrizze a szakszerű rögzítést.
Óvatosan járjon el, nehogy az ujja beszoruljon a nyíllásokba a termék felszerelése vagy a szögbeállítás során.
Gyöződjön meg arról, hogy a fali konzol erősen van-e rögzítve a falhoz. Ha a termék leesik, sérülést okozhat.
4 Húzza előre a fali konzol rögzítőrészét. A fali konzol kijelölt területére történő telepítéséhez két emberre van szükség.
Szerelje fel a TV-egységet a fali konzolra, és a felső részen forgassa el a 2 rögzítőcsapot.
A magasságállítóval beállíthatja a tévékészülék magasságát.
[Vékony és normal TV-hez is]
[Kizárólag ultravékony TV-hez]
5 A tápkábelt és a periférikus berendezések kábeleit könnyebben kezelheti, ha a vezetékeket a kapott rögzítőeszközzel kötegeli. A forgatásnál vagy működtetésnél figyeljen, hogy a kábelek ne szabaduljanak el.
* Csatlakoztassa a kábeleket, és húzza előre a szögbeállító rögzítőelemet. A nyílást kihasználva rendezze el a vezetékeket, hogy az egység forgatásakor ne keletkezzen interferencia. 2–3 alkalommal ellenőrizze a működtetést, és, ha minden rendben van, rögzítse a fali szegélyt.

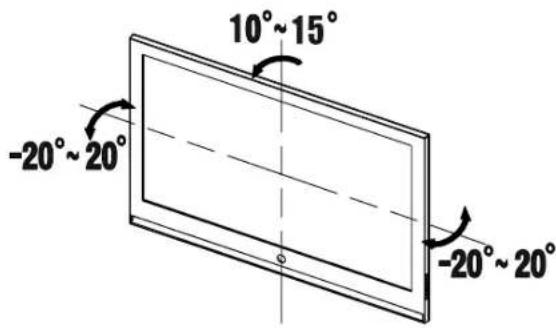

A fali konzol szögének beállítása
* A termék biztonságos mozgatása érdekében az egység rugalmas mozgatószerkezettel van felszerelve.
* Állítsa a be az állvány szögét, majd rögzítse a tévét közel a falhoz.
Ne erővel állítsa be a szöget. Ha a termék túl közel kerül vagy hozzáér a falhoz, megsérülhet.
A bal és jobb oldali szögbeállításnál tartsa meg a termék bal és jobb oldalát.
A lefelé irányuló szögbeállításhoz a terméket felül, középen fogja meg.
* Balra és jobbra -20° és +20° közötti szögbeállítást alkalmazhat, lefelé pedig 10–15°-osat.
A beállítási tartomány típustól függően változhat.

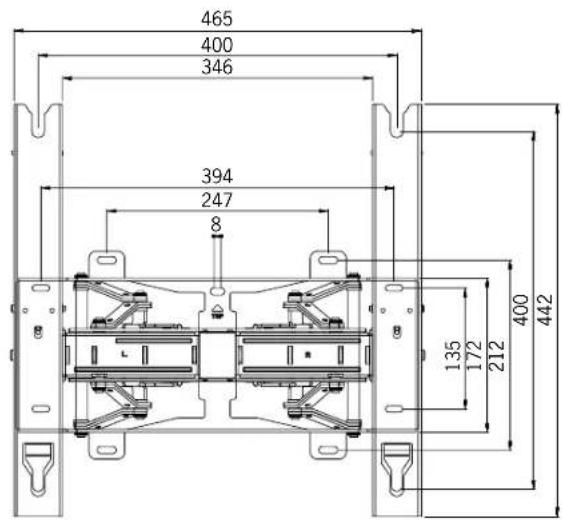

Termékleírás
| Szélesség (mm) 465 | |
| Magasság (mm) 442 | |
| Mélység (mm) 24.5 | |
| Tömeg (kg) 5.5 | |
| VESA rögzítőelem-szabvány | 400 × 400 |
A jelen dokumentumban található információk külön értesítés nélkül módosulhatnak.
