WMN4277SK - Väggfäste SAMSUNG - Gratis bruksanvisning och manual

Produkttyp	Lutnings- och svängbart väggfäste
Märke	Samsung
Modell	WMN4277SK
Bredd (mm)	465
Höjd (mm)	442
Djup (mm)	24.5
Vikt (kg)	5.5
VESA-standard	400 x 400 mm
Material	Stål
Färg	Svart
Lutning nedåt	10° till 15°
Rotation vänster/höger	-20° till +20°
Monteringstyp	Väggmontering, fästning på betong, gips, marmor eller stål
Medföljande tillbehör	Skruvar, pluggar, buntband, plasthållare, brickor
Säkerhet	Häng inte, installation av två personer, kontrollera väggens stadga
Underhåll och rengöring	Mjuk och torr trasa, använd inte slipande medel
Reparerbarhet	Reservdelar medföljer inte, kontakta auktoriserad service
Garanti	2 år (enligt allmänna villkor)
Avsedd användning	Fäste för Samsung TV och kompatibla VESA 400x400

Vanliga frågor - WMN4277SK SAMSUNG

Vilken maximal vikt klarar väggfästet WMN4277SK?

Väggfästet WMN4277SK är utformat för att bära en TV med en maximal vikt på 25 kg (verifierat på Samsungs webbplats).

Min TV har VESA-standard 200x200, kan jag använda detta fäste?

Nej, detta fäste är endast kompatibelt med VESA-standard 400x400 mm. För andra standarder, använd en adapter eller ett lämpligt fäste.

Hur installerar man fästet på en gipsvägg?

För gipsvägg, använd speciella gipspluggar (medföljer inte). Borra hål, sätt i pluggarna och fäst sedan fästet med lämpliga skruvar.

Kan jag justera lutningen efter att TV:n är installerad?

Ja, du kan justera lutningen nedåt mellan 10° och 15° och rotation vänster/höger mellan -20° och +20° efter installation.

Vad gör jag om de medföljande skruvarna inte passar min TV?

Använd skruvar som passar din TV:s tjocklek. M8-skruvar i olika längder (35, 40, 47, 49, 71 mm) medföljer. Om nödvändigt, köp M8-skruvar i lämplig längd.

Är det nödvändigt att anlita en professionell för installationen?

Det rekommenderas att anlita en kvalificerad tekniker, särskilt om väggen inte är betong eller om TV:n är tung. Felaktig installation kan orsaka fall.

Hur döljer man kablar med detta fäste?

Använd medföljande buntband för att fästa kablarna. För kablarna genom hålet på baksidan av fästet för att undvika att de stör rotationen.

Är fästet kompatibelt med böjda TV-apparater?

Ja, fästet kan användas med böjda TV-apparater, förutsatt att VESA-standarden är 400x400 mm och vikten inte överstiger 25 kg.

Hur underhåller man väggfästet?

Rengör regelbundet med en mjuk och torr trasa. Använd inte kemikalier eller slipande medel som kan skada ytbehandlingen.

Kan fästet användas för en datorskärm?

Ja, om skärmen har VESA-standard 400x400 och väger mindre än 25 kg. Kontrollera skruvarnas kompatibilitet.

BRUKSANVISNING WMN4277SK SAMSUNG

Vinkeljustering på veggbraketten

Ikke bruk kraft när du justerer vinkelen.

Produktet kan bli skadet hvis det kommer i nærkontakt med veggen.

Vinkeljustering och installationsguide för roterande väggfäste

WMN4277SK

Produktbild

* Använd endast de medföljande komponenterna för fästesinstallation.

! Kontakta ett behörigt servicecenter vid installation av enheten.

1. Se till att hålla produkten på avstånd från barn. Huvudet kan skadas allvarligt om du slår i produktens kant.
2. Var försiktig när du justerar vinkeln eller roterar enheten. Produkten kan skadas om den är för nära väggen eller rör vid den.
   (Fäst dynor i produktens 4 hörn för att undvika skada på produkten eller väggen)
3. Installera inte produkten på en plats med hög temperatur och luftfuktighet. Undvik att installera produkten på väggen om den inte klarar vikten.
4. På grund av risk för skada till följd av elektrisk stöt får du inte sticka in fingrarna i TV-stativets installationshål när du installerar TV:n.
5. Se till att täcka över TV-fästets installationshål med det medföljande hålskyddet på TV:n innan du slutför vägginstationen.

Väggfäste

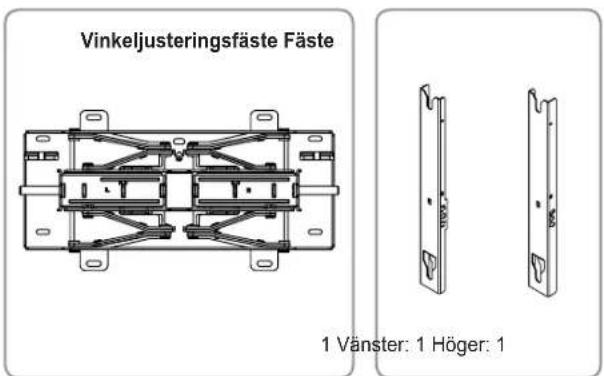

1 Installera vinkeljusteringsfästet på väggen så som visas på bilden.

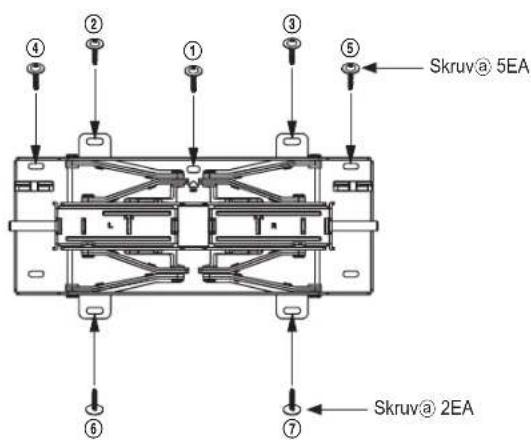

Dra åt vinkeljusteringsfästet med förankringar och skruvar@ i ordningen från ① till ⑦.

Om det inte kan installeras på det avsedda området ska du installera så nära som möjligt.

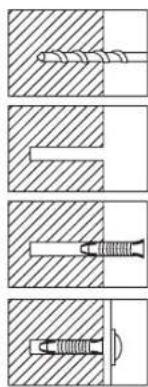

Spänna förankringar eller skruvar®

Gör ett hål i väggen med borret 6X50.

Rensa hålet.

För in den medföljande förankringen i hålet.

Matcha vinkeljusteringsfästet mot hålen i väggen och dra åt skruvarna@.

* Använd borren med den aktuella storleken när du gör ett hål i väggen. Se till att följa anvisningarna för installationen för att undvika säkerhetsproblem.

Kontrollera väggens hållfasthet före installationen. Förstärk väggen innan du installerar fästet om väggen inte är tillräckligt stark.
De medföljande skruvarna och förankringarna är avsedda för installation på betongväggar.
För väggar av gips, marmor eller stål, använda därför avsedda skruvar.

2 Fixera enheten ordentligt i väggen. Dra fästet framåt och vik upp det. För in fästet i det avsedda området för vinkeljusteringsfästet och spänn de medföljande 8 skruvarna®. (Samma för både vänster och höger sida)

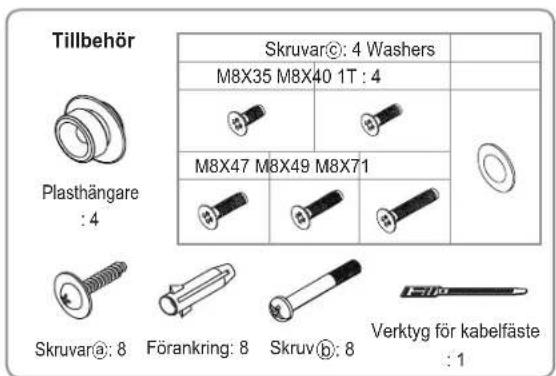

3 Avlägsna skruvarna från TV:ns huvudenhet, montera de 4 medföljande plasthängarna och skruvarna© så som visas på bilden och fäst dem ordentligt i baksidan av TV:ns huvudenhet.

[Tunn, normal TV] Använd M8X35-skruvar.

Montera produkten på väggfästet. Se till att kontrollera på vänster och höger sida för att se om det sitter fast ordentligt.
Var försiktig när du installerar produkten eller justerar vinkeln, eftersom du lätt kan fastna med fingrarna i hålen.
Se till att väggfästet är säkert monterat i väggen. Om det faller ned kan produkten orsaka fysisk skada.

4 Dra ut väggfästets fixeringsdel framåt. Det krävs två människor för att installera produkten på det avsedda området för väggfästet.

Installera TV:n i väggfästet och snurra de 2 säkerhetsstiften i övre delen för att fixera.

▲ Du kan hålla tv:n i nivå med höjdutjämnaren.

[Tunn, normal TV] [Endast ultra-tunn]

5 För hantering av strömkabeln och andra kablar för perifer utrustning, bunta kablarna med det medföljande fästesverktyget. Se till att kablarna inte lossnar ur buntarna eller faller ned när du vrider på dem eller använder dem.

* För in kablarna och dra vinkeljusteringsfästet framåt. Ordna kablarna genom att använda hålet för att undvika att de blandas med kablarna vid vridning av enheten. Kontrollera åtgården 2 \~ 3 gånger och fixera väggfästet om det fungerar som det ska.

Justering av väggfäste

* Den mjuka flyttmekanismen används för att enkelt flytta den här produkten.
* Justera installationsvinkeln och håll sedan tv:n nära väggen.

Justera inte vinkeln med tvång. Produkten kan skadas om den är för nära väggen eller rör vid den.

Håll i vänster och höger sida av produkten när du vill justera vänster och höger vinkel.

Håll uppe i mitten för att justera den nedätgående vinkeln.

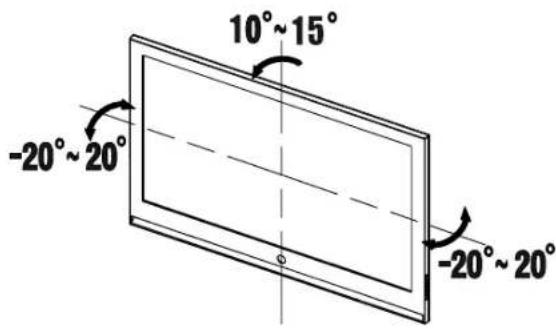

* Du kan justera vinkeln åt vänster och höger mellan -20° \~ 20°, och nedåt till 10° \~ 15°.

Inställningsområdet kan variera med modell.

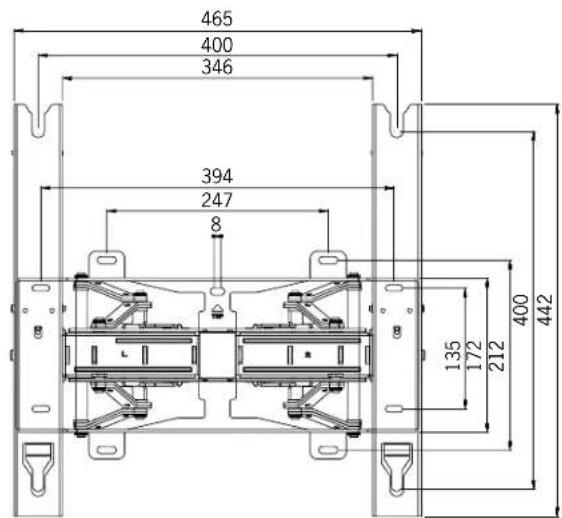

Produktspecifikationer

Bredd (mm) 465
Höjd (mm) 442
Djup (mm) 24.5
Vikt (kg) 5.5
VESA-standard för fäste 400	X 400

Informationen i det här dokumentet kan ändras utan föregående meddelande.
