WMN4277SK - Vægbeslag SAMSUNG - Gratis brugsanvisning og manual

Produkttype	Vip- og drejeligt vægbeslag
Mærke	Samsung
Model	WMN4277SK
Bredde (mm)	465
Højde (mm)	442
Dybde (mm)	24.5
Vægt (kg)	5.5
VESA-standard	400 x 400 mm
Materiale	Stål
Farve	Sort
Nedadvip	10° til 15°
Rotation venstre/højre	-20° til +20°
Monteringstype	Vægmontering, fastgørelse til beton, gips, marmor eller stål
Medfølgende tilbehør	Skruer, rawplugs, kabelbindere, plastbeslag, skiver
Sikkerhed	Må ikke hænges, installation af to personer, kontroller vægens styrke
Vedligeholdelse og rengøring	Blød, tør klud, brug ikke slibende produkter
Reparerbarhed	Reservedele medfølger ikke, kontakt godkendt servicecenter
Garanti	2 år (under forbehold af generelle betingelser)
Forventet brug	Beslag til Samsung TV og kompatible VESA 400x400

Ofte stillede spørgsmål - WMN4277SK SAMSUNG

Hvilken maksimal vægt kan vægbeslaget WMN4277SK bære?

Vægbeslaget WMN4277SK kan bære et TV med en maksimal vægt på 25 kg (bekræftet på Samsungs hjemmeside).

Mit TV har VESA-standard 200x200, kan jeg bruge dette beslag?

Nej, dette beslag er kun kompatibelt med VESA 400x400 mm. Til andre standarder skal du bruge en adapter eller et passende beslag.

Hvordan monterer man beslaget på en gipsvæg?

Til en gipsvæg skal du bruge specielle rawplugs til gips (medfølger ikke). Bor huller, indsæt rawplugs, og fastgør derefter beslaget med passende skruer.

Kan jeg justere vipning, når TV'et er installeret?

Ja, du kan justere nedadvip fra 10° til 15° og rotation venstre/højre fra -20° til +20° efter installation.

Hvad gør jeg, hvis de medfølgende skruer ikke passer til mit TV?

Brug skruer, der passer til tykkelsen på dit TV. M8 skruer i forskellige længder (35, 40, 47, 49, 71 mm) medfølger. Hvis nødvendigt, køb M8 skruer i den rigtige længde.

Er det nødvendigt at tilkalde en professionel til installation?

Det anbefales at tilkalde en kvalificeret tekniker, især hvis væggen ikke er beton, eller TV'et er tungt. Forkert installation kan forårsage fald.

Hvordan skjuler man kablerne med dette beslag?

Brug det medfølgende kabelbind til at samle kablerne. Før kablerne gennem hullet på bagsiden af beslaget for at forhindre, at de forstyrrer rotationen.

Er beslaget kompatibelt med buede TV?

Ja, beslaget kan bruges med buede TV, forudsat at VESA-standarden er 400x400 mm, og vægten ikke overstiger 25 kg.

Hvordan vedligeholder man vægbeslaget?

Rengør regelmæssigt med en blød, tør klud. Brug ikke kemikalier eller slibende produkter, der kan beskadige finishen.

Kan beslaget bruges til en computerskærm?

Ja, hvis skærmen overholder VESA 400x400 og vejer under 25 kg. Kontroller skruernes kompatibilitet.

BRUGSANVISNING WMN4277SK SAMSUNG

Installationsvejledning til vægbeslag – justerbar vinkel og drejeligt

WMN4277SK

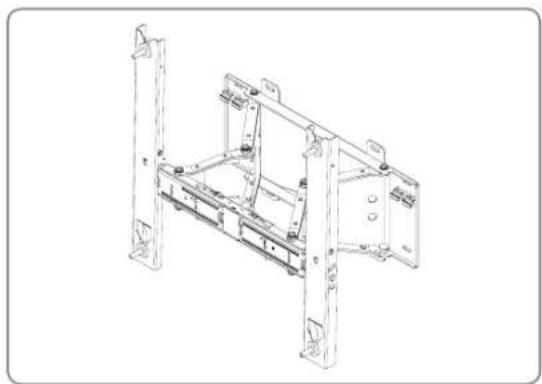

Produktbillede

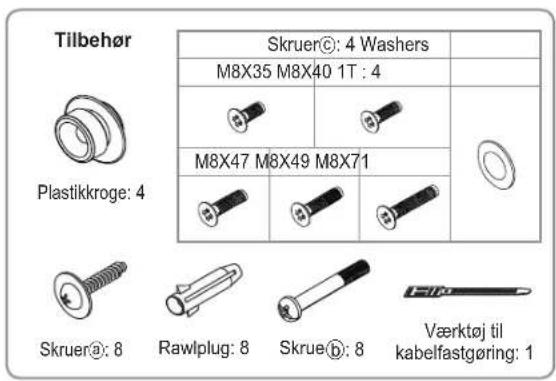

* Brug kun de medfølgende komponenter til installation af beslaget.

Sikkerhedsvejledning

Sørg for at kontakte et autoriseret servicecenter, når du installerer dit apparat.

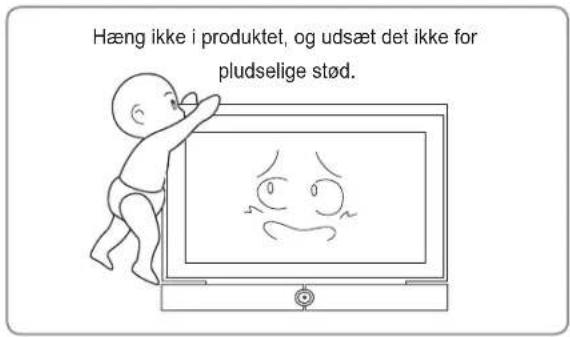

1. Sørg for at holde produktet borte fra børn. Der kan opstå alvorlige hovedskader, hvis man støder på produktets kant.
2. Vær omhyggelig, når du justerer vinklen eller drejer apparatet. Produktet kan beskadiges, hvis det kommer for tæt på væggen.
   (Monter beskyttelse på produktets fire hjørmer for at undgå at beskadige produktet eller væggen.)
3. Installér ikke produktet et sted med høj temperatur og høj luftfugtighed. Undgå at installere produktet på en væg, der ikke kan bære vægten.
4. Da der er fare for elektrisk stød, må du ikke stikke fingrene ind i hullet til installationen af TV-soklen, når du installerer TV'et.
5. Sørg for at dække hullet til installation af TV-soklen med det huldæksel, der følger med TV'et, inden vægmonteringen færdiggøres.

Samling af vægbeslaget

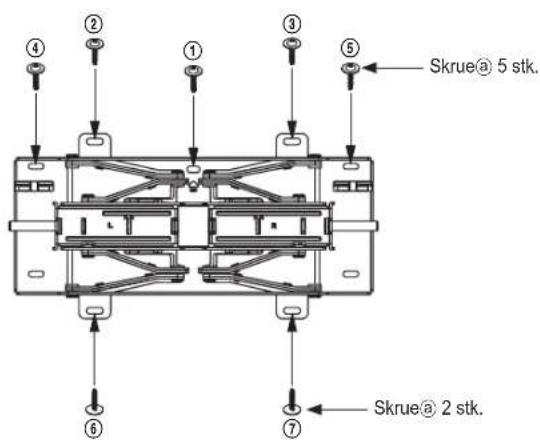

1 Installer skinnen til vinkeljustering på væggen som vist i figuren.

Stram den vinkeljusterbare skinne ved at bruge rawlplugs og skruer® metodisk fra ① til ⑦.

Hvis den ikke kan installeres på det anviste område, så installer den det nærmeste sted.

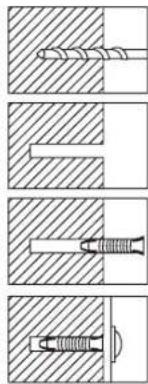

Sådan strammes rawlplugs eller skruer®

Bor et hul i væggen med et 6X50 bor.

Rens hullet.

Indsæt den medfølgende rawlplug i hullet.

Tilpas skinnen til vinkeljustering med hullerne i væggen, og stram skruerne®.

* Brug boret med den angivne størrelse, når du borer et hul i væggen. Sørg for at følge retningslinjerne for installationen for at undgå sikkerhedsproblemer.

Kontroller væggens stabilitet inden installationen. Forstærk væggen, hvis den ikke er stærk nok, og installer skinnen.
De medfølgende skruer og rawlplugs er til montering på beton/murstensvægge.
⚠ Til vægge af gips, marmor eller stål skal du anvende passende skruer.

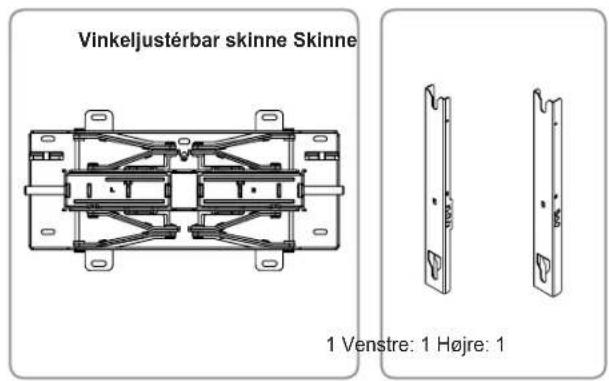

2 Monter apparatet sikkert på væggen. Skub skinnen fremad, og fold den ud. Indsæt skinnen i det dertil hørende område på vinkeljusteringsskinnen, og stram de otte medfølgende skruer®. (Dette gælder for både venstre og højre side)

Monter produktet på vægbeslaget. Sørg for at kontrollere venstre og højre side for at se, om det er forsvarligt fastgjort.
Pas på, när du installerer produktet eller justerer vinklen, da fingrene kan komme i klemme i hullerne.
Kontroller, at vægbeslaget er forsvarligt fastgjort til væggen. Hvis produktet falder ned, kan det medføre fysiske skader.

1. Træk vægbeslagets fastgørelsesdel fremad. Det er nødvendigt med to personer til at installere produktet i det dertil hørende område på vægbeslaget.

⚠ Installer TV-skærmen på vægbeslaget, og drej de to sikkerhedsstifter på den øverste del for at fastgøre det.

⚠️ Du kan justere tv-højden ved hjælp af højdejusteringen.

5 For at holde styr på strømkablet og andre kabler til eksterne enheder skal du samle kablerne med det medfølgende værktøj til kabelfastgøring.

* Indsæt kablerne, og træk skinnen til vinkeljustering fremad. Arranger kablerne ved hjælp af hullet for at undgå problemer med kablerne, når apparatet roteres.

Kontroller funktionen 2 \~ 3 gange, og fastgør kablerne, hvis det fungerer korrekt.

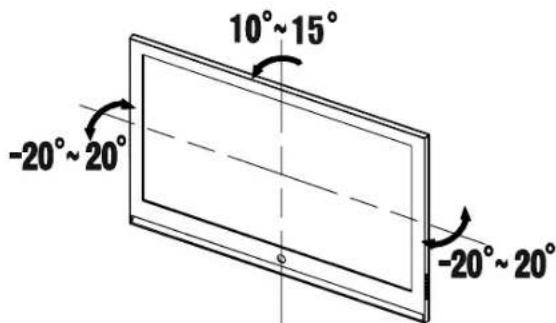

Vægbeslag – justering af vinkel

* Produktets jævne bevægemekanisme anvendes til at bevæge produktet jævnt og behageligt.
* Juster installationsvinklen, og skub derefter tv'et tæt på væggen.

Juster ikke vinklen ved brug af kraft. Produktet kan beskadiges, hvis det kommer for tæt på væggen. Hold fast i produktets venstre og højre side, når du vil justere den venstre og højre vinkel. Hold fast øverst på midten for at justere vinklen ned.

* Du kan justere vinklen til venstre og højre side mellem -20° \~ 20°, nedad til 10° \~ 15°. Det område, vinklen kan justeres i, kan variere, afhængigt af modellen.

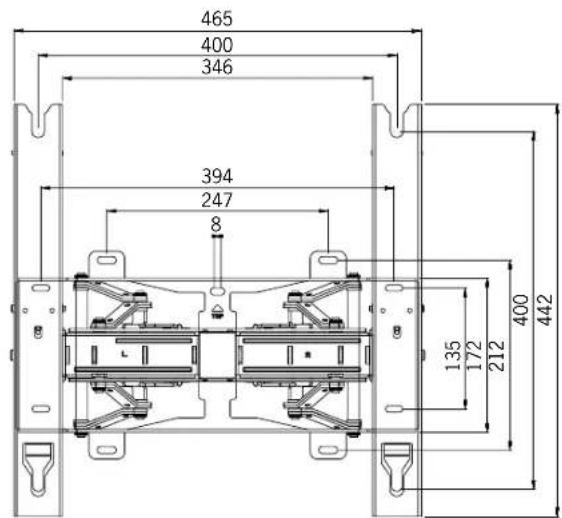

Produktspecifikationer

Bredde (mm) 465
Højde (mm) 442
Dybde (mm) 24.5
Vægt (kg) 5.5
Beslag, VESA-standard 400 x 400

Oplysningerne i dette vejledning kan ændres uden yderligere varsel.

Hvis produktet ikke kan monteres på det angitte området, monterer du det på nærmeste mulige sted.

Slik strammer du til plugger eller skruer®

Lag et hull i veggen med et bor på 6X50.

Rens hullet.

Monter produktet på veggbraketten. Påse at du kontrollerer venstre og høyre side for å se om det er korrekt festet.
Vær forsiktig när du monterer produktet eller justerer vinkelen slik at fingre ikke blir sittende fast i hullene.
Kontroller at veggbraketten er festet skikkelig til veggen. Produktet kan forårsake fysisk skade hvis det skulle falle ned fra veggen.

4 Trekk veggbrakettens festedel fremover. Det er nødvendig med to personer for å montere produktet på det angitte området av veggbraketten.
