Rodzaj produktu	Pochylany i obrotowy uchwyt ścienny
Marka	Samsung
Model	WMN4277SK
Szerokość (mm)	465
Wysokość (mm)	442
Głębokość (mm)	24.5
Waga (kg)	5.5
Standard VESA	400 x 400 mm
Materiał	Stal
Kolor	Czarny
Nachylenie w dół	10° do 15°
Obrót w lewo/prawo	-20° do +20°
Rodzaj montażu	Ścienny, mocowanie do betonu, gipsu, marmuru lub stali
Dołączone akcesoria	Śruby, kołki, opaska zaciskowa, plastikowe podkładki, podkładki
Bezpieczeństwo	Nie wieszać, instalacja przez dwie osoby, sprawdzić wytrzymałość ściany
Konserwacja i czyszczenie	Miękka, sucha ściereczka, nie używać środków ściernych
Naprawialność	Części zamienne nie są dostarczane, skontaktuj się z autoryzowanym serwisem
Gwarancja	2 lata (z zastrzeżeniem ogólnych warunków)
Przeznaczenie	Uchwyt do telewizorów Samsung i kompatybilnych VESA 400x400

Często zadawane pytania - WMN4277SK SAMSUNG

Jaką maksymalną wagę może utrzymać uchwyt ścienny WMN4277SK?

Uchwyt ścienny WMN4277SK jest zaprojektowany do utrzymania telewizora o maksymalnej wadze 25 kg (sprawdzone na stronie Samsung).

Mój telewizor ma standard VESA 200x200, czy mogę użyć tego uchwytu?

Nie, ten uchwyt jest kompatybilny tylko ze standardem VESA 400x400 mm. W przypadku innych standardów użyj adaptera lub odpowiedniego uchwytu.

Jak zamontować uchwyt na ścianie gipsowej?

W przypadku ściany gipsowej użyj specjalnych kołków do gipsu (niedołączone). Wywierć otwory, włóż kołki, a następnie przymocuj uchwyt odpowiednimi śrubami.

Czy mogę wyregulować nachylenie po zainstalowaniu telewizora?

Tak, możesz wyregulować nachylenie w dół od 10° do 15° oraz obrót w lewo/prawo od -20° do +20° po instalacji.

Co zrobić, jeśli dołączone śruby nie pasują do mojego telewizora?

Użyj śrub odpowiednich do grubości telewizora. Dołączone są śruby M8 o różnych długościach (35, 40, 47, 49, 71 mm). W razie potrzeby kup śruby M8 o odpowiedniej długości.

Czy konieczne jest wezwanie profesjonalisty do instalacji?

Zaleca się skorzystanie z pomocy wykwalifikowanego technika, zwłaszcza jeśli ściana nie jest betonowa lub telewizor jest ciężki. Nieprawidłowa instalacja może spowodować upadek.

Jak ukryć kable za pomocą tego uchwytu?

Użyj dołączonej opaski zaciskowej do związania kabli. Przeprowadź kable przez otwór z tyłu uchwytu, aby nie przeszkadzały w obrocie.

Czy uchwyt jest kompatybilny z telewizorami zakrzywionymi?

Tak, uchwyt może być używany z telewizorami zakrzywionymi, pod warunkiem że standard VESA to 400x400 mm, a waga nie przekracza 25 kg.

Jak konserwować uchwyt ścienny?

Regularnie czyść miękką, suchą ściereczką. Nie używaj środków chemicznych ani ściernych, które mogą uszkodzić wykończenie.

Czy uchwyt może być używany do monitora komputerowego?

Tak, jeśli monitor spełnia standard VESA 400x400 i waży mniej niż 25 kg. Sprawdź zgodność śrub.

INSTRUKCJA OBSŁUGI WMN4277SK SAMSUNG

Instrukcja montażu obrotowego wspornika ściennego z regulacją kąta WMN4277SK

Ilustracja produktu

* Do montażu wspornika używać wyłącznie elementów dołączonych do zestawu.

Instrukcje bezpieczeństwa

W sprawie instalacji zestawu należy skontaktować się z autoryzowanym centrum serwisowym.

W celu zmiany położenia produktu lub wymiany na inny produkt po zamontowaniu należy skontaktować się z wykwalifikowanym technikiem.

Nie należy narażać produktu na duże obciążenia lub uderzenia.

1. Produkt powinien znajdować się w miejscu niedostępnym dla dzieci. Uderzenie o krawędź produktu może spowodować poważne obrażenia głowy.
2. Należy zachować ostrożność podczas regulacji kąta oraz obracania produktu. Montaż produktu zbyt blisko ściany może spowodować jego uszkodzenie. (Zaleca się naklejenie miękkich podkładek z gąbki na 4 rogach produktu w celu uniknięcia uszkodzeń produktu i ścian).
3. Nie należy montować produktu w miejscach o wysokiej temperaturze i wilgotności. Nie należy instalować produktu na ścianach, które mogą nie utrzymać jego ciężaru.
4. Ponieważ istnieje ryzyko porażenia prądem, podczas instalacji telewizora nie należy wkładać palców w otwór w jego podstawie montażowej.
5. Przed zakończeniem instalacji na ścianie upewnij się, że otwór w podstawie montażowej telewizora został zasłonięty zaślepką dołączoną do telewizora.

Mocowanie wspornika ściennego

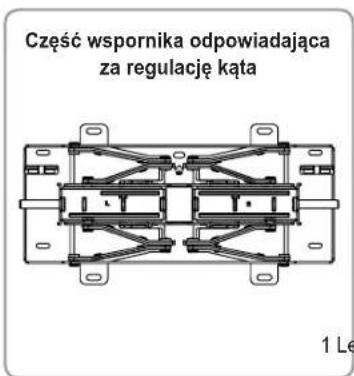

1 Zamocuj na ścianie część wspornika odpowiadającą za regulację kąta, jak pokazano na ilustracji.

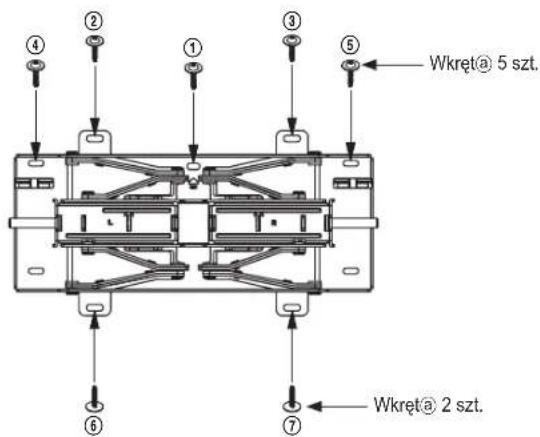

Przykręć do ściany część wspornika odpowiadającą za regulację kąta za pomocą kołków rozporowych i wkrętów

① w kolejności od ① do ⑦.

Jeśli montaż nie jest możliwy w wybranym miejscu, wybierz odpowiednie miejsce w pobliżu.

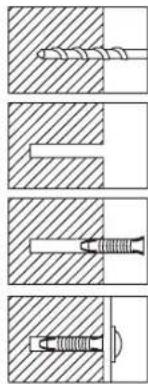

Montaż kołków rozporowych i wkrętów@

Za pomocą odpowiedniego wiertła wykonaj otwór w ścianie dla wkrętów o rozmiarze 6X50.

Usuń pył z otworu.

W otworze umieść kolek rozporowy dołączony do zestawu.

Przyłoż część wspornika odpowiadającą za regulację kąta do ściany tak, aby otwory w ścianie odpowiadały rozmieszczeniu jej otworów i dokręć ją za pomocą wkrętów®.

* Do wykonania otworu w ścianie użyj wiertła o odpowiednim rozmiarze. Postępuj zgodnie ze wskazówkami dotyczącymi montażu, aby uniknąć niebezpiecznych sytuacji.

Przed zamocowaniem wspornika należy sprawdzić wytrzymałość ściany. Jeśli ściana nie jest dostatecznie wytrzymała, przed montażem należy ją wzmocnić.
Dostarczone wkręty i kołki rozporowe są przeznaczone do ścian betonowych.
W przypadku montażu na ścianach gipsowych, marmurowych lub stalowych należy użyć odpowiednich wkrętów.

2 Przymocuj tę część wspornika do ściany. Wysuń część wspornika, pociągając ją do przodu. Zamontuj lewy i prawy wspornik w odpowiednich miejscach zamontowanej już części wspornika odpowiadającej za regulację kąta i dokręć 8 wkrętów (w zestawie). (Instalacja obu elementów odbywa się w taki sam sposób).

3 Wykręć cztery wkręty z obudowy telewizora, przygotuj 4 dołączone wieszaki plastikowe i wkręty©, jak pokazano na ilustracji, i dokładnie przykręć je z tyłu obudowy telewizora.

[Telewizor cienki, normalny] Użyj wkrętów M8X35.

Przymocuj produkt do wspornika ściennego. Sprawdź poprawność zamocowania do elementów z lewej i prawej strony.
Podczas montażu produktu na wsporniku oraz podczas regulacji kąta należy uważać, aby nie przyciąć palców.
Upewnij się, że wspornik jest odpowiednio przymocowany do ściany. Upadek produktu z wysokości grozi powstaniem uszkodzeń i urazów.

1. Wysuń do przodu część wspornika służącą do mocowania produktu. Do przymocowania produktu do odpowiedniej części wspornika ściennego potrzebne są dwie osoby.

Przymocuj telewizor do wspornika ściennego i obróć 2 kołki zabezpieczające w górnej części, aby je zablokować.

Telewizor można zablokować na ustalonym poziomie za pomocą regulatora wysokości.

[Telewizor cienki, normalny] [Tylko telewizor ultracienki]

5 W celu uporządkowania przewodu zasilającego i kabli urządzeń peryferyjnych połącz je za pomocą dostarczonej obejmy do przewodów. Podczas obracania i użytkowania produktu przewody powinny być połączone obejmą.

* Podłącz przewody i pociągnij do przodu część wspornika odpowiadającą za regulację kąta. Dostosuj długość przewodów w obejmie tak, aby możliwe było swobodne obracanie produktu. 2- lub 3-krotnie sprawdź działanie produktu i wspornika, a następnie zamocuj obejmę, mocniej ściągając przewody.

Regulacja kąta wspornika ściennego

* W niniejszym wsporniku zastosowano mechanizm zapewniający płynne poruszanie w celu ułatwienia regulacji.
* Dostosuj kąt mocowania, a następnie dosuń telewizor blisko ściany.

Nie należy używać siły podczas regulacji kąta. Montaż produktu zbyt blisko ściany może spowodować jego uszkodzenie.

W przypadku regulacji kąta z lewej lub prawej strony należy przytrzymać produkt odpowiednio z lewej lub prawej strony.

Regulując kąt nachylenia produktu w dół, należy przytrzymać pośrodku jego górą część.

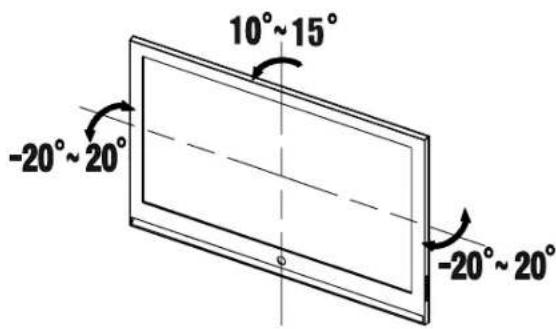

* Kąt można regulować w zakresie -20°–20° w lewo i prawo oraz 10°–15° w dół.

Zakres regulacji może się różnic w zależności od modelu.

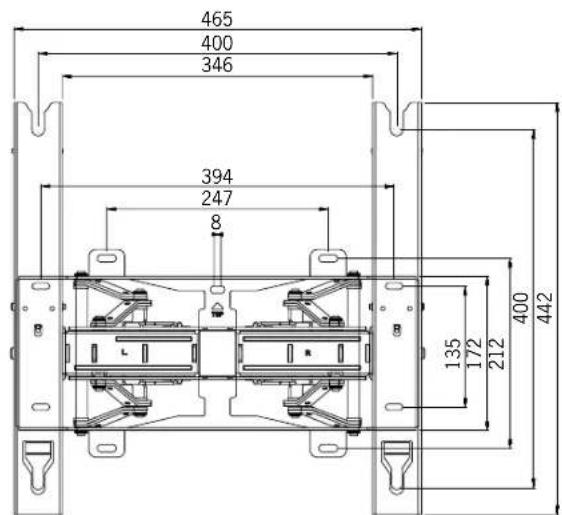

Dane techniczne produktu

Szerokość (mm) 465
Wysokość (mm) 442
Głębokość (mm) 24.5
Cieżar (kg) 5.5
Zgodność wspornika ze standardem VESA 400 x 400

Informacje zawarte w niniejszym dokumencie mogą ulec zmianie bez powiadomienia.
