Tipo de produto	Suporte de parede inclinável e giratório
Marca	Samsung
Modelo	WMN4277SK
Largura (mm)	465
Altura (mm)	442
Profundidade (mm)	24.5
Peso (kg)	5.5
Padrão VESA	400 x 400 mm
Material	Aço
Cor	Preto
Inclinação para baixo	10° a 15°
Rotação esquerda/direita	-20° a +20°
Tipo de montagem	De parede, fixação em concreto, gesso, mármore ou aço
Acessórios incluídos	Parafusos, buchas, braçadeira, suportes de plástico, arruelas
Segurança	Não pendurar, instalação por duas pessoas, verificar solidez da parede
Manutenção e limpeza	Pano macio e seco, não usar produtos abrasivos
Reparabilidade	Peças de reposição não fornecidas, contactar assistência técnica autorizada
Garantia	2 anos (sujeito aos termos e condições)
Uso previsto	Suporte para televisor Samsung e compatíveis VESA 400x400

Perguntas frequentes - WMN4277SK SAMSUNG

Qual o peso máximo que o suporte de parede WMN4277SK pode suportar?

O suporte de parede WMN4277SK é projetado para suportar um televisor com peso máximo de 25 kg (verificado no site da Samsung).

Meu televisor tem padrão VESA 200x200, posso usar este suporte?

Não, este suporte é compatível apenas com o padrão VESA 400x400 mm. Para outros padrões, use um adaptador ou suporte adequado.

Como instalar o suporte em uma parede de gesso?

Para uma parede de gesso, use buchas especiais para gesso (não fornecidas). Faça furos, insira as buchas e fixe o suporte com os parafusos adequados.

Posso ajustar a inclinação depois que o televisor estiver instalado?

Sim, você pode ajustar a inclinação para baixo de 10° a 15° e a rotação esquerda/direita de -20° a +20° após a instalação.

O que fazer se os parafusos fornecidos não servirem no meu televisor?

Use os parafusos adequados à espessura do seu televisor. Os parafusos M8 de diferentes comprimentos (35, 40, 47, 49, 71 mm) são fornecidos. Se necessário, compre parafusos M8 do comprimento adequado.

É necessário chamar um profissional para a instalação?

Recomenda-se chamar um técnico qualificado, especialmente se a parede não for de concreto ou se o televisor for pesado. Uma instalação incorreta pode causar quedas.

Como esconder os cabos com este suporte?

Use a braçadeira fornecida para prender os cabos. Passe os cabos pelo orifício na parte traseira do suporte para evitar que atrapalhem a rotação.

O suporte é compatível com televisores curvos?

Sim, o suporte pode ser usado com televisores curvos, desde que o padrão VESA seja 400x400 mm e o peso não ultrapasse 25 kg.

Como fazer a manutenção do suporte de parede?

Limpe regularmente com um pano macio e seco. Não use produtos químicos ou abrasivos que possam danificar o acabamento.

O suporte pode ser usado para um monitor de computador?

Sim, se o monitor atender ao padrão VESA 400x400 e pesar menos de 25 kg. Verifique a compatibilidade dos parafusos.

MANUAL DE UTILIZADOR WMN4277SK SAMSUNG

Guia de instalação do suporte de montagem na parede para ajuste do ângulo e rotação WMN4277SK

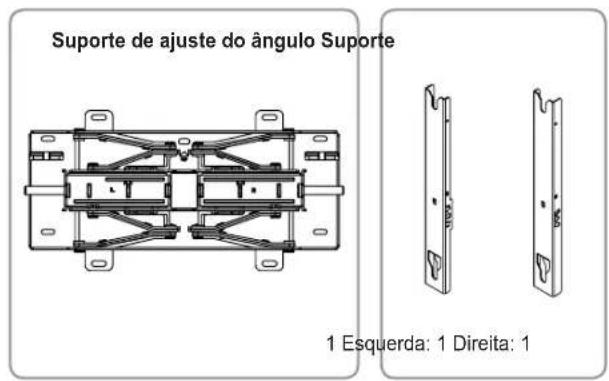

Imagem do produto

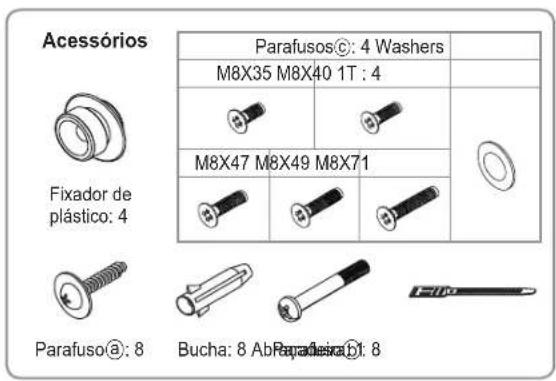

* Utilize apenas os componentes fornecidos para a instalação do suporte.

Instruções de segurança

Contacte um centro de assistência autorizado ao instalar o aparelho.

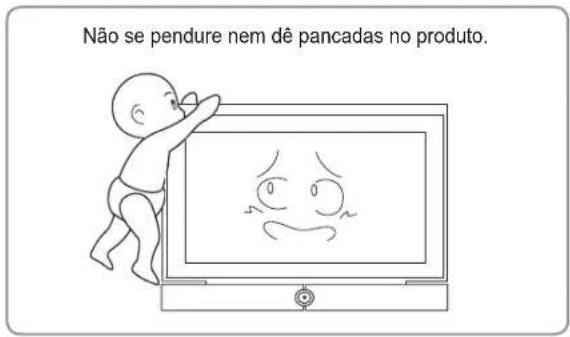

1. Mantenha o produto afastado de crianças. Podem ocorrer danos graves se a criança bater com a cabeça nas arestas do produto.
2. Tenha cuidado ao ajustar o ângulo ou ao rodar o aparelho. O produto pode danificar-se se estiver demasiado próximo da parede.
   (Fixe algumas esponjas nos 4 cantos do produto para evitar danificar o produto ou a parede.)
3. Não instale o produto num local com temperatura e humidade elevadas. Evite instalar o produto numa parede que não suporte o peso do mesmo.
4. Não insira os dedos no orifício de instalação da base do televisor ao instalá-lo, pois existe perigo de choque eléctrico.
5. Antes de concluir a instalação na parede, certifique-se de que tapa o orifício de instalação da base do televisor com a tampa fornecida com o mesmo.

Português

Montagem do suporte na parede

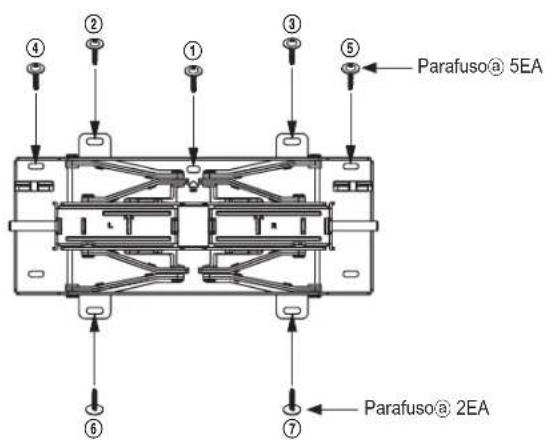

1 Monte o suporte de ajuste do ângulo na parede como se mostra na figura.

Aperte o suporte de ajuste do ângulo utilizando as buchas e os parafusos@ por ordem, desde o ① até ao ⑦. Se o produto não puder ser instalado na área designada, instale no local mais próximo.

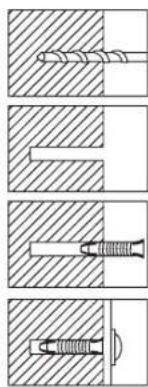

Como apertar buchas ou parafusos®

Faça um furo na parede com a broca de 6X50.

Limpe o furo.

Insira a bucha fornecida no furo.

Faça corresponder o suporte de ajuste do ângulo com os furos na parede e aperte os parafusos®.

* Utilize a broca com o diâmetro adequado para fazer um furo na parede. Siga as instruções de instalação para evitar problemas de segurança.

Verifique a firmeza da parede antes de proceder à instalação. Se a parede não tiver firmeza suficiente, reforce a parede e instale o suporte.
Os parafusos e buchas fornecidos servem para instalação em paredes de cimento.
Para instalar numa parede de gesso, mármore ou aço, utilize os parafusos adequados.

2 Fixe o aparelho à parede com firmeza. Puxe o suporte para a frente e abra-o. Insira o suporte na área designada do suporte de ajuste do ângulo e aperte os 8 parafusos ^6 fornecidos. (Faça o mesmo para o lado esquerdo e direito)

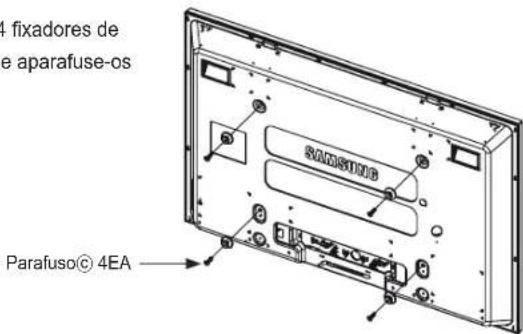

3 Retire os parafusos do corpo principal do televisor, monte os 4 fixadores de plástico fornecidos e os parafusos© como ilustrado na figura, e aparafuse-os com firmeza à parte de trás do corpo principal do televisor.

[Television Fino, Normal] Use parafusos M8X35.

Monte o produto no suporte de parede. Certifique-se de que verifica o lado esquerdo e direito para confirmar se está bem preso.
Quando colocar o produto ou ajustar o ângulo, tenha cuidado para não entalar os dedos nos orifícios.
Certifique-se de que o suporte de parede está bem firme. A queda do produto pode causar danos físicos.

1. Puxe a parte de fixação do suporte de parede para a frente. São necessárias duas pessoas para instalar o produto na área designada no suporte de parede.

Instale o televisor no suporte de parede e rode os 2 pinos de segurança na parte superior para fixá-lo.

Pode manter o nível do televisor utilizando o nivelador de altura.

[Television Fino, Normal] [Apenas Ultra fino]

5 Para gerir o cabo de alimentação e outros cabos para equipamentos periféricos, junte-os e prenda-os com a abraçadeira fornecida. Certifique-se de que os cabos não ficam soltos nem se desligam ao rodar ou utilizar o aparelho.

* Insira os cabos e puxe o suporte de ajuste do ângulo para a frente.

Organize os cabos utilizando o orifício para evitar interferência com os cabos ao rodar o aparelho.

Verifique o funcionamento 2 a 3 vezes e fixe o suporte à parede se estiver a funcionar correctamente.

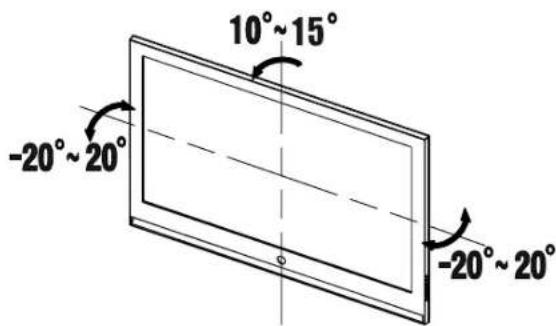

Ajuste do ângulo do suporte para montagem na parede

* Para mover o produto suavemente foi aplicado ao mesmo um mecanismo de movimento suave.
* Ajuste o ângulo de instalação e a seguir coloque o televisor perto da parede.

Não ajuste o ângulo à força. O produto pode danificar-se se estiver demasiado próximo da parede.

Quando pretender ajustar o ângulo esquerdo ou direito, segure o produto pelo lado esquerdo e direito.

Para ajustar o ângulo inferior, segure pela parte central.

* Pode ajustar o ângulo para a esquerda e direita entre -20° a 20° e para baixo até 10° a 15°. A amplitude de ângulo ajustável pode variar consoante o modelo.

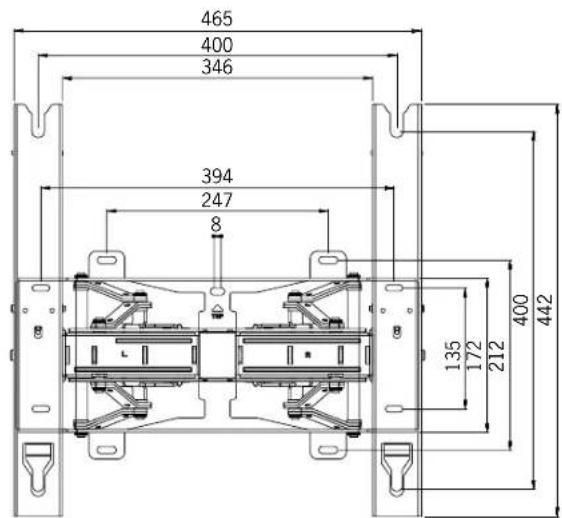

Especificações do produto

Largura (mm) 465
Altura (mm) 442
Profundidade (mm) 24.5
Peso (Kg) 5.5
Norma VESA do suporte 400	X 400

As informações constantes neste documento estão sujeitas a alterações sem aviso prévio.
