WMN4277SK - Stenski nosilec SAMSUNG - Brezplačna navodila za uporabo

Vrsta izdelka	Nagibni in vrtljivi stenski nosilec
Znamka	Samsung
Model	WMN4277SK
Širina (mm)	465
Višina (mm)	442
Globina (mm)	24.5
Teža (kg)	5.5
VESA standard	400 x 400 mm
Material	Jeklo
Barva	Črna
Nagib navzdol	10° do 15°
Obračanje levo/desno	-20° do +20°
Vrsta montaže	Stenska montaža, pritrditev na beton, mavec, marmor ali jeklo

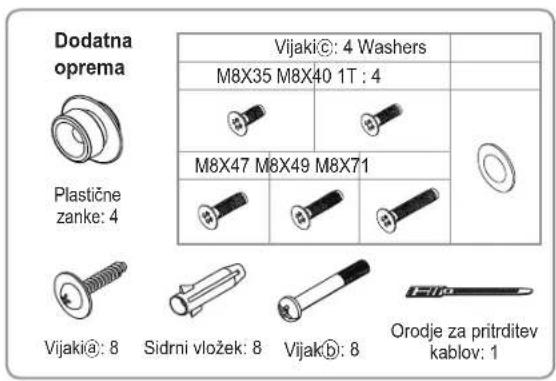

Vključene dodatne opreme	Vijaki, vložki, objemka, plastični nosilci, podložke
Varnost	Ne obesiti, montaža s strani dveh oseb, preveriti trdnost stene
Vzdrževanje in čiščenje	Mehka in suha krpa, ne uporabljati abrazivnih sredstev
Popravljivost	Rezervni deli niso priloženi, kontaktirajte pooblaščeni servis
Garancija	2 leti (v skladu s splošnimi pogoji)
Predvidena uporaba	Nosilec za Samsung televizorje in združljive VESA 400x400

Pogosto zastavljena vprašanja - WMN4277SK SAMSUNG

Kolikšno največjo težo prenese stenski nosilec WMN4277SK ?

Stenski nosilec WMN4277SK je zasnovan za prenašanje televizorja z največjo težo 25 kg (preverjeno na spletni strani Samsung).

Moj televizor ima VESA standard 200x200, ali lahko uporabim ta nosilec?

Ne, ta nosilec je združljiv le s standardom VESA 400x400 mm. Za druge standarde uporabite adapter ali ustrezen nosilec.

Kako namestim nosilec na mavčno steno?

Za mavčno steno uporabite posebne vložke za mavec (niso priloženi). Izvrtajte luknje, vstavite vložke, nato pritrdite nosilec z ustreznimi vijaki.

Ali lahko po namestitvi televizorja prilagodim nagib?

Da, po namestitvi lahko prilagodite nagib navzdol za 10° do 15° in obračanje levo/desno za -20° do +20°.

Kaj storiti, če priloženi vijaki ne ustrezajo mojemu televizorju?

Uporabite vijake, ki ustrezajo debelini vašega televizorja. Priloženi so vijaki M8 različnih dolžin (35, 40, 47, 49, 71 mm). Po potrebi kupite vijake M8 ustrezne dolžine.

Ali je potrebno najeti strokovnjaka za namestitev?

Priporočljivo je najeti usposobljenega tehnika, zlasti če stena ni betonska ali če je televizor težek. Nepravilna namestitev lahko povzroči padce.

Kako skriti kable s tem nosilcem?

Uporabite priloženo objemko za pritrditev kablov. Kable speljite skozi luknjo na zadnji strani nosilca, da ne ovirajo obračanja.

Ali je nosilec združljiv z ukrivljenimi televizorji?

Da, nosilec se lahko uporablja z ukrivljenimi televizorji, pod pogojem, da je VESA standard 400x400 mm in teža ne presega 25 kg.

Kako vzdrževati stenski nosilec?

Redno čistite z mehko in suho krpo. Ne uporabljajte kemikalij ali abrazivnih sredstev, ki bi lahko poškodovala zaključek.

Ali je nosilec mogoče uporabiti za računalniški monitor?

Da, če monitor ustreza standardu VESA 400x400 in tehta manj kot 25 kg. Preverite združljivost vijakov.

NAVODILA ZA UPORABO WMN4277SK SAMSUNG

Navodila za namestitev stenskega nosilca z možnostjo sukanja in nastavitve kota WMN4277SK

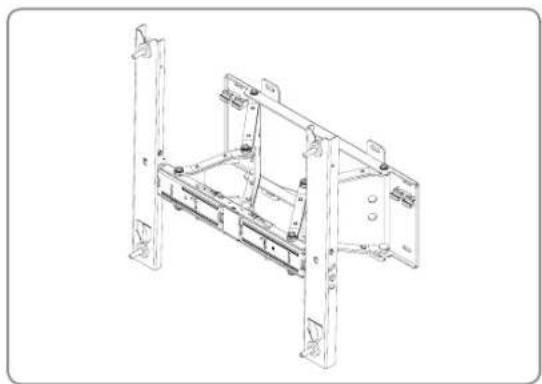

Slika izdelka

* Pri namestitvi nosilca uporabljajte samo priložene komponente.

Varnostna navodila

Pri nameščanju televizorja se obrnite na pooblaščeni servisni center.

1. Izdelek hranite stran od otrok. Če ob rob izdelka zadenejo z glavo, se lahko resno poškodujejo.
2. Pri nastavitvi kota in sukanju televizorja bodite previdni. Če je izdelek preblizu stene, se lahko poškoduje.
   (Da bi preprečili poškodovanje izdelka in stene, na 4 kote izdelka namestite peno.)
3. Izdelka ne nameščaje v prostoru z visoko temperaturo in vlažnostjo. Izdelka ne nameščajte na steno, ki ne bi prenesla teže.
4. Med nameščanjem televizorja s prsti ne segajte v odprtino za namestitev stojala televizorja, ker obstaja nevarnost električnega udara.
5. Preden končane namestitev na steno, pokrijte odprtino za namestitev stojala televizorja s pokrovom za odprtino, priloženim televizorju.

Slovenščina

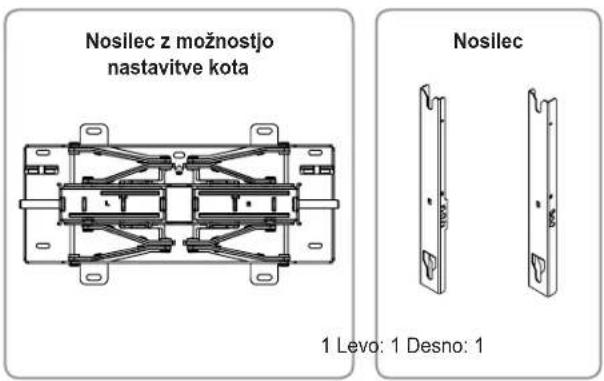

Sestava stenskega nosilca

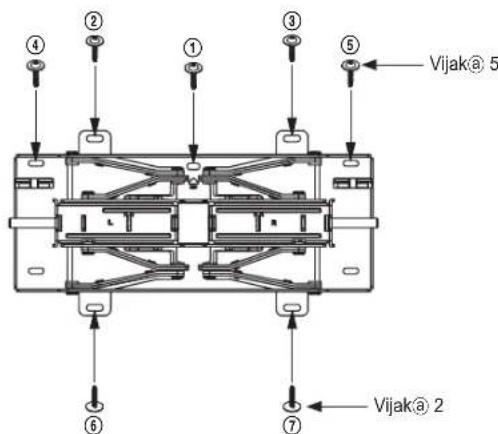

1 Namestite nosilec z možnostjo nastavitve kota na steno, kot je prikazano na sliki.

Nosilec z možnostjo nastavitve kota pritrdite s sidrnimi vložki in vijaki® po vrstnem redu od ① do ⑦.

Če jih ne morete namestiti na dodeljenem območju, jih namestite na najbližjem mestu.

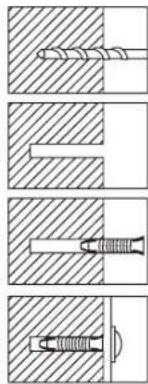

Pritrditev sidrnih vložkov in vijakov@

V luknjo vstavite priloženi sidrni vložek.

Poravnajte nosilec z možnostjo nastavitve kota z luknjami v steni in privijte vijake ^a .

* Za vrtanje lukenj v steni uporabite sveder zahtevane velikosti. Da ne bi ogrožali varnosti, upoštevajte navodila za namestitev.

Pred nameščanjem preverite trdnost stene. Če stena ni dovolj trdna, jo pred nameščanjem nosilca ojačajte.
Priloženi vijaki in sidrni vložki so namenjeni nameščanju na betonske stene.
Pri ometenih, marmornatih in jeklenih stenah uporabite ustrezne vijake.

2 Televizor čvrsto pritrdite na steno. Nosilec potegnite naprej in ga raztegnite. Nosilec vstavite na dodeljeno območje nosilca z možnostjo nastavitve kota in privijte priloženih 8 vijakov®. (Velja za levo in desno stran.)

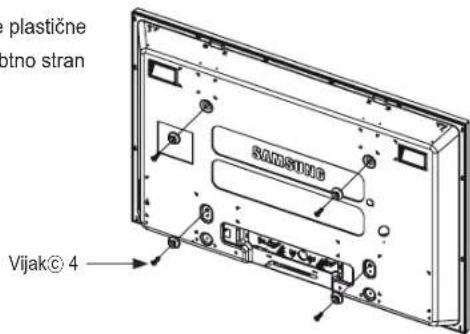

3 Odstranite vijake iz osrednjega dela televizorja, sestavite 4 priložene plastične zanke in vijake©, kot je prikazano na sliki, in jih čvrsto pritrdite na hrbtno stran osrednjega dela televizorja.

[Tanek, normalni televizor] Uporabite vijake M8X35.

Izdelek namestite na stenski nosilec. Izdelek preverite na levi in desni strani, da ugotovite, ali je ustrezno nameščen.
Bodite pozorni, da si pri nameščanju izdelka in nastavljanju kota v luknjah ne priprete prstov.
Stenski nosilec mora biti čvrsto pritrjen na steno. Padec izdelka lahko povzroči telesne poškodbe.

4 Potegnite del stenskega nosilca za pritrditev naprej. Za namestitev izdelka na dodeljeno mesto na stenskem nosilcu sta potrebni dve osebi.

Namestite televizor na stenski nosilec in ga pričvrstite tako, da zasukate 2 varnostna pina na zgornjem delu.

Raven televizorja lahko ohranite, će uporabite izravnalnik višine.

[Tanek, normalni televizor] [Samo izjemno tanek]

5 Za napeljavo napajalnega in drugih kablov za zunanjo opremo kable povežite s priloženim orodjem za pritrditev kablov. Pri sukanju in uporabi kabli ne smejo biti razvezani ali se sneti.

* Vstavite kable in potegnite nosilec z možnostjo nastavitve kota naprej. Uredite kable z uporabo luknje, da vas ne bodo ovirali pri sukanju televizorja. 2–3-krat preverite delovanje in će je ustrezno, utrdite steno.

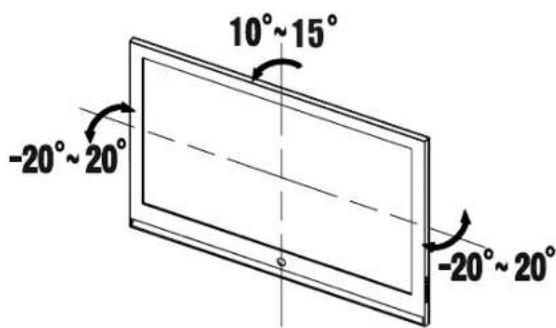

Nastavitev kota stenskega nosilca

* Izdelek je opremljen z gladkim pomičnim mehanizmom, ki omogoča priročno premikanje.
* Nastavite kot namestitve in približajte televizor steni.

Če je izdelek preblizu stene, se lahko poškoduje.

Pri nastavljanju levega in desnega kota, držite levi in desni del izdelka.

Za nastavitev kota navzdol držite zgornji osrednji del.

* Kot lahko v levo in desno prilagodite med -20^ in 20^ in navzdol do 10^ do 15^ .

Razpon nastavitve kota se lahko razlikuje, kar je odvisno od modela.

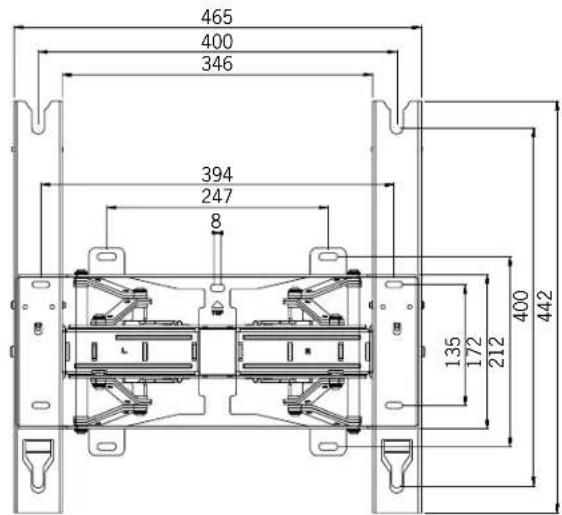

Specifikacije izdelka

Informacije v tem dokumentu lahko spremenimo brez predhodnega obvestila.
