BKM-256DD - Βίντεο αντάπτορας SONY - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Προσαρμογέας βίντεο DVI-D
Μάρκα	Sony
Μοντέλο	BKM-256DD
Διαστάσεις (Μ x Υ x Β)	100 x 20 x 154 mm (4 x 13/16 x 6 1/8 ίντσες)
Βάρος	Περίπου 250 g (8,8 oz)
Τροφοδοσία	+3,3 V και +5 V παρέχονται από την κεντρική μονάδα
Κατανάλωση ενέργειας	Περίπου 2 W
Υποδοχές εισόδου/εξόδου	2 υποδοχές DVI-D 24 ακροδεκτών (IN και OUT)
Υποστηριζόμενο σήμα	DVI-D απλής σύνδεσης (TMDS), σύμφωνα με DVI Revision 1.0
Μη συμβατά σήματα	DVI-A, DVI-I, διπλή σύνδεση DVI-D
Κύριες λειτουργίες	Αποκωδικοποιητής DVI-D, εξισορροπητής τάσης, έξοδος 5 V στον ακροδέκτη 14
Θερμοκρασία λειτουργίας	0 °C έως 35 °C (32 °F έως 95 °F)
Θερμοκρασία αποθήκευσης	-20 °C έως +60 °C (-4 °F έως +140 °F)
Υγρασία λειτουργίας	0 % έως 90 % (χωρίς συμπύκνωση)
Πίεση λειτουργίας	700 hPa έως 1060 hPa
Παρεχόμενα αξεσουάρ	Οδηγίες χρήσης (1), Πληροφορίες για πελάτες στην Ευρώπη (1)
Προφυλάξεις ασφαλείας	Μην χρησιμοποιείτε σε περιβάλλον RM (μαγνητικός συντονισμός)
Εγγύηση	Περιορισμένη εγγύηση Sony (βλ. φυλλάδιο για λεπτομέρειες)

Συχνές ερωτήσεις - BKM-256DD SONY

Τι είδους σήμα υποστηρίζει ο προσαρμογέας BKM-256DD;

Ο BKM-256DD υποστηρίζει σήμα DVI-D απλής σύνδεσης (TMDS), σύμφωνα με το πρότυπο DVI Revision 1.0. Δεν είναι συμβατός με DVI-A, DVI-I ή διπλή σύνδεση DVI-D.

Ποιες υποδοχές διαθέτει ο BKM-256DD;

Ο προσαρμογέας διαθέτει δύο υποδοχές DVI-D 24 ακροδεκτών: μία για είσοδο (IN) και μία για έξοδο (OUT).

Πώς εγκαθιστώ τον BKM-256DD σε μια οθόνη Sony;

Τοποθετήστε τον προσαρμογέα σε μια προαιρετική υποδοχή εισόδου της κεντρικής μονάδας της οθόνης. Συμβουλευτείτε τις οδηγίες χρήσης της οθόνης για λεπτομέρειες εγκατάστασης.

Παρέχει ο BKM-256DD τροφοδοσία 5 V;

Ναι, παρέχει τάση 5 V DC στον ακροδέκτη 14 των υποδοχών IN και OUT, υπό την προϋπόθεση ότι η τροφοδοσία της κεντρικής μονάδας είναι ενεργοποιημένη.

Ποια είναι η κατανάλωση ενέργειας του προσαρμογέα;

Η κατανάλωση ενέργειας είναι περίπου 2 W. Η τροφοδοσία παρέχεται από την κεντρική μονάδα στα +3,3 V και +5 V.

Ποιες είναι οι διαστάσεις και το βάρος του BKM-256DD;

Οι διαστάσεις είναι 100 x 20 x 154 mm (4 x 13/16 x 6 1/8 ίντσες) και το βάρος είναι περίπου 250 g (8,8 oz).

Σε ποιες συνθήκες θερμοκρασίας και υγρασίας μπορεί να χρησιμοποιηθεί ο προσαρμογέας;

Θερμοκρασία λειτουργίας: 0 °C έως 35 °C, υγρασία: 0 % έως 90 % (χωρίς συμπύκνωση). Αποθήκευση: -20 °C έως +60 °C, υγρασία 0 % έως 90 %.

Είναι ο BKM-256DD συμβατός με όλες τις οθόνες Sony;

Όχι, ορισμένες οθόνες δεν είναι συμβατές. Ελέγξτε στις οδηγίες χρήσης της οθόνης τη συμβατότητα με αυτή τη μονάδα.

Μπορώ να χρησιμοποιήσω τον προσαρμογέα σε περιβάλλον MRI;

Όχι, απαγορεύεται αυστηρά η χρήση της συσκευής σε περιβάλλον μαγνητικού συντονισμού (RM) διότι μπορεί να προκαλέσει δυσλειτουργίες, πυρκαγιές ή ανεπιθύμητες κινήσεις.

Πού μπορώ να βρω την εγγύηση για το BKM-256DD;

Για πελάτες στον Καναδά, η περιορισμένη εγγύηση Sony είναι διαθέσιμη στη διεύθυνση http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty. Για άλλες περιοχές, συμβουλευτείτε την παρεχόμενη τεκμηρίωση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BKM-256DD SONY

Πριν χοησιμοποιήσετε τη μονάδα, διαβάστε ολόκληρο το παρόν εγχειρίδιο και φυλάξτε το για ενδεχόμενη μελλοντική χρήση.

Σύμβολα στα προϊόντα

Το σύμβολο αυτό επισημαίνει τον κατασκευαστή, και εμφανίζεται δίπλα στο ὄνομα και τη διεύθυνση του κατασκευαστή.

Το σύμβολο αυτό επισημαίνει τον εισαγωγέα ΕΕ, και εμφανίζεται δίπλα στο όνομα και τη διεύθυνση του εισαγωγέα ΕΕ.

Το σύμβολο αυτό υποδεικνύει τον αντιπρόσωπο της Ευρωπαϊκής Κοινότητας, και εμφανίζεται δίπλα στο όνομα και τη διεύθυνση του αντιπροσώπου της Ευρωπαϊκής Κοινότητας.

Το σύμβολο αυτό επισημαίνει την ιατρική συσχευή στην Ευρωπαϊκή Κοινότητα.

Το σύμβολο αυτό επισημαίνει την ημερομηνία κατασχευής.

Το σύμβολο αυτό επισημαίνει τον αριθμό σειράς.

Το σύμβολο αυτό επισημαίνει την έκδοση του συνοδευτικού εγγράφου.

Προσοχή

Για τυχόν σημεία που πρέπει να προσέξετε και λοιπές πληροφορίες σχετικά με τη χρήση αυτού του προϊόντος, ανατρέξτε στις οδηγίες χρήσης της οθόνης.

Προσοχή

Μη χοησιμοποιείτε τη συσκευή σε περιβάλλον MR (μαγνητικού συντονισμού).

Ενδέχεται να προκληθεί δυσλειτουργία, πυρχαγιά και ανεπιθύμητη μετακίνηση.

Επισκόπηση

Η μονάδα αυτή είναι ένας προσαρμογέας εισόδου σήματος DVI-D για οθόνες Sony. Όταν εγκατασταθεί σε προαιρετική σχιομή εισόδου της κύριας μονάδας, παρέχει υποδοχές εισόδου και εξόδου DVI-D για την κύρια μονάδα και έναν αποκωδικοποιητή για σήμα DVI-D.

Σημειώσεις

• Υπάρχουν μερικές οθόνες που δεν είναι συμβατές με αυτήν τη μονάδα.
  Για να ελέγξετε αν τη οθόνη είναι συμβατή με αυτήν τη μονάδα, ανατρέξτε στις οδηγίες χοήσης της οθόνης.
  • Τα σήματα DVI-A και DVI-I δεν είναι συμβατά με αυτήν τη μονάδα.
  • Το σήμα dual-link DVI-D δεν είναι συμβατό με αυτήν τη μονάδα.

Λειτουργία

Αποκωδικοποιητής για σήμα DVI-D

To BKM-256DD υποστηρίζει σήμα dual-link DVI-D, που μπορεί να αποκωδικοποιηθεί με τη σύνδεση ενός καλωδίου DVI-D 24 ακίδων.

Ισοσταθμιστής καλωδίων

Το ΒΚΜ-256DD διαθέτει έναν ισοσταθμιστή για ληφθέντα σήματα στο τμήμα δέκτη σήματος DVI-D.

Λειτουργία εξόδου 5 V

To BKM-256DD παρέχει τάση 5 V από την ακίδα 14 οποιαδήποτε υποδοχής IN ή OUT σε εξωτερική συσκευή.

Χρήση των υποδοχών εισόδου και εξόδου

Για πληροφορίες σχετικά με την εγκατάσταση αυτής της μονάδας σε προαιρετική σχιομή εισόδου, ανατρέξτε στις οδηγίες χρησης της οθόνης.

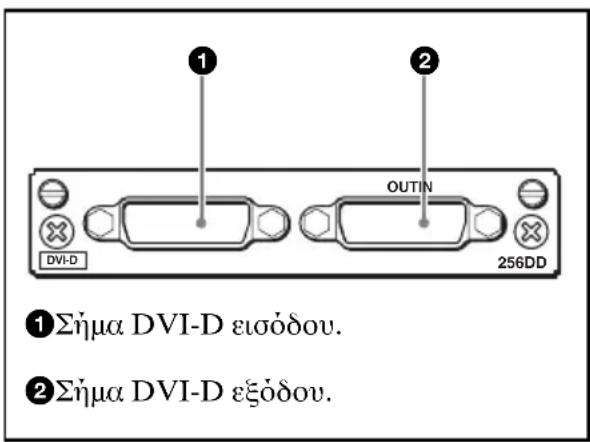

Ρύθμιση παραμέτρων υποδοχών εισόδου/εξόδου και σημάτων στην είσοδο

Η ρύθμοση των παραμέτρων των υποδοχών εισόδου/εξόδου και των σημάτων στην είσοδο εμφανίζεται παρακάτω.

Είσοδος σήματος DVI-D

Είναι δυνατή η είσοδος σήματος DVI-D στην υποδοχή ①. Επίσης, είναι δυνατή η έξοδος του σήματος που εισέρχεται στην υποδοχή ①, από την υποδοχή ②.

Σημείωση

Η συνεχής τάση 5 V από την υποδοχή IN και η συνεχής τάση 5 V και το σήμα εξόδου από την υποδοχή OUT παρέχονται μόνο όταν η κύρια μονάδα τροφοδοτείται με ρεύμα. Για πληροφορίες σχετικά με την παροχή συνεχούς τάσης 5 V, ανατρέξτε στις οδηγίες χοήσης της οθόνης.

Προδιαγραφές

Γενικά

Τάση +3,3 V, +5 V (παρέχεται από την κύρια μονάδα)

Κατανάλωση ισχύος Περίπου 2 W

Συνθήκες λειτουργίας

Θερμοκρασία

0 °C 35 °C

Βέλτιστη θερμοκρασία

20 °C 30 °C

Υγρασία 0% έως 90% (ἀνευ συμπύκνωσης

Πίεση 700 hPa έως 1060 hPa

Συνθήκες αποθήκευσης και μεταφοράς

Θερμοκρασία

-20^ +60^

Υγρασία 0% έως 90%

Πίεση 700 hPa ἐως 1060 hPa

Μέγιστες εξωτερικές διαστάσεις (π/υ/β)

100 × 20 × 154 ~mm

Βάρος Περίπου 250 g

Υποδοχές εισόδου/εξόδου

Εἰσοδος/ἐξοδος DVI-D

Υποδοχή DVI-D 24 ακίδων (2)

Διαθέσιμη μορφή σήματος

Ανατρέξτε στις οδηγίες χοήσης της οθόνης.

Χαρακτηριστικά σήματος

Σήμα DVI-D

Συμβατό με single-link TMDS

Συμμόρφωση με DVI Αναθεώρηση 1.0

Σημειώσεις

• Τα σήματα DVI-A και DVI-I δεν είναι συμβατά με αυτήν τη μονάδα.
• To σήμα dual-link DVI-D δεν είναι συμβατό με αυτήν τη μονάδα.

Σημείωση

Ανάλογα με τη ρύθμιση SCAN της οθόνης, μπορεί να μην εμφανίζεται μέρος της απεικονιζόμενης εικόνας.

Παρεχόμενα αξεσουάρ

Οδηγίες χοήσης (1)

Information for Customers in Europe (Πληροφορίες για πελάτες στην Ευρώπη) (1)

Ο σχεδιασμός και οι προδιαγραφές μπορεί να αλλάξουν χωρίς προηγουμενη ειδοποίηση.

Σημειώσεις

• Πάντα να επαληθεύετε ότι η μονάδα λειτουργεί κανονικά προτού την χρησιμοποιήσετε. Η ΣΟΝΥ ΔΕΝ ΦΕΡΕΙ ΟΙΑΔΗΠΟΤΕ ΕΥΘΥΝΗ ΓΙΑ ΤΥΧΟΝ ΖΗΜΙΕΣ ΟΙΑΣΔΗΠΟΤΕ ΦΥΣΕΩΣ ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ, ΑΝΕΥ ΠΕΡΙΟΡΙΣΜΟΥ, ΟΙΩΝΔΗΠΟΤΕ ΑΠΟΖΗΜΙΩΣΕΩΝ 'Η ΕΠΙΣΤΡΟΦΩΝ ΧΡΗΜΑΤΩΝ ΕΞ ΑΙΤΙΑΣ ΑΠΩΛΕΙΑΣ ΤΩΝ ΤΡΕΧΟΝΤΩΝ 'Η ΠΡΟΣΔΟΚΩΜΕΝΩΝ ΚΕΡΔΩΝ ΛΟΓΩ ΒΛΑΒΗΣ ΤΗΣ ΠΑΡΟΥΣΗΣ ΜΟΝΑΔΑΣ, ΕΙΤΕ ΚΑΤΑ ΤΗ ΔΙΑΡΚΕΙΑ ΤΗΣ ΠΕΡΙΟΔΟΥ ΕΓΓΥΗΣΗΣ 'Η ΜΕΤΑ ΤΗ ΛΗΞΗ ΑΥΤΗΣ, 'Η ΓΙΑ ΟΙΟΝΔΗΠΟΤΕ ΑΛΛΟ ΛΟΓΟ.

- Η SONY ΔΕΝ ΦΕΡΕΙ ΕΥΘΥΝΗ ΓΙΑ ΟΠΟΙΑΔΗΠΟΤΕ ΑΞΙΩΣΗ ΠΡΟΒΛΗΘΕΙ ΑΠΟ ΧΡΗΣΤΕΣ ΤΗΣ ΠΑΡΟΥΣΑΣ ΜΟΝΑΔΑΣ 'Η ΤΡΙΤΑ ΠΡΟΣΩΠΑ.

• Η SONY ΔΕΝ ΦΕΡΕΙ ΕΥΘΥΝΗ ΓΙΑ ΤΟΝ ΤΕΡΜΑΤΙΣΜΟ Ύ ΤΗ ΛΗΞΗ ΟΠΟΙΑΣΔΗΠΟΤΕ ΥΠΗΡΕΣΙΑΣ ΣΧΕΤΙΖΕΤΑΙ ΜΕ ΤΗΝ ΠΑΡΟΥΣΑ ΜΟΝΑΔΑ ΠΟΥ ΜΠΟΡΕΙ ΝΑ ΑΝΑΚΥΨΕΙ ΛΟΓΩ ΟΠΟΙΑΣΔΗΠΟΤΕ ΠΕΡΙΣΤΑΣΗΣ.
