РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BKM-256DD SONY

Перед началом работы с устройством внимательно прочитайте данное руководство и сохраните его для справки в будущем.

Символы на изделиях

Этот символ обозначает изготовителя и помещается рядом с названием фирмы-изготовителя и ее адресом.

Этот символ означает импортера из ЕС и отображается рядом с фамилией и адресом импортера из ЕС.

Этот символ означает представителя Европейского Сообщества и отображается рядом с фамилией и адресом представителя Европейского Сообщества.

Этот символ означает медицинское изделие в Европейском Союзе.

Этим символом обозначается дата производства, она напечатана на изделии и/или упаковке. YYYY обозначает год, а MM — месяц.

Этим символом обозначается серийный номер.

Этим символом обозначается версия сопровождающего документа.

Дата изготовления напечатана на упаковке. YYYY обозначает год, а MM — месяц.

Производителем данного устройства является Сони Корпорейшн, 1-7-1 Конан Минато-ку Токио, 108-0075 Япония

Импортер на территории стран Таможенного союза АО «Сони Электроникс», Россия, 123103, Москва, Карамышевский проезд, 6

Сделано в Китае

Внимание

Меры предосторожности и дополнительную информацию по использованию данного изделия можно найти в руководстве по эксплуатации монитора.

Внимание

Не используйте это устройство в среде с магнитным резонансом.

Это может привести к неисправности, пожару и нежелаемому перемещению.

Обзор

Это устройство является адаптером входного сигнала DVI-D для мониторов Sony. При установке во входное гнездо расширения на главном устройстве оно предоставляет разъемы для входа и выхода сигнала DVI-D для главного устройства и декодер для сигнала DVI-D.

Примечания

• Существуют мониторы, несовместимые с этим устройством. Для проверки монитора на совместимость с этим устройством см. руководство по эксплуатации монитора.
• Сигналы DVI-A и DVI-I несовместимы с этим устройством.
• Сигнал DVI-D dual-link несовместим с этим устройством.

Функция

Декодер для сигнала DVI-D

ВКМ-256DD поддерживает сигнал DVI-D single-link, который можно декодировать, подключив 24-контактный кабель DVI-D.

Кабельный эквалайзер

ВКМ-256DD оснащен эквалайзером для принятых сигналов в зоне приема сигнала DVI-D.

Функция вывода 5 В

ВКМ-256DD подает питание 5 В с контакта 14 на разъеме IN или OUT на внешнее устройство.

Использование входных и выходных разъемов

Информацию об установке этого устройства во входное гнездо расширения см. руководство по эксплуатации монитора.

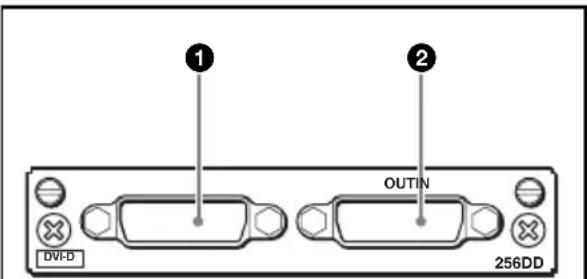

Конфигурация входных/выходных разъемов и сигналы, которые могут быть на входе

Конфигурация входных и выходных разъемов и сигналы, которые могут быть на входе, показаны ниже.

① Входной сигнал DVI-D.

②Выходной сигнал DVI-D.

Вход сигнала DVI-D

Входной сигнал DVI-D можно подавать на разъем ①. Сигнал, подаваемый на вход разъема ①, можно вывести с разъема ②.

Примечание

Подача постоянного напряжения 5 В с разъема IN, а также подача постоянного напряжения 5 В и выходной сигнал с разъема OUT обеспечиваются, только когда питание главного устройства включено (ON). Информацию о подаче постоянного напряжения 5 В см. в руководстве по эксплуатации монитора.

Технические характеристики

Общее

Напряжение

+3,3 B, +5 B (подача от

главного устройства)

Потребляемая мощность

прибл. 2 Вт

Рабочие условия

Температура

0^ - 35^

Оптимальная температура

20^-30^

Относительная влажность

0%-90% (без конденсации)

Давление 700 гПа–1060 гПа

Условия хранения и транспортировки

Температура

-20^ - + 60^

Относительная влажность

0%-90%

Давление 700 гПа–1060 гПа

Максимальные внешние размеры (ш/в/г)

100 × 20 × 154 MM

Вес прибл. 250 г

Входные/выходные разъемы

Вход/выход DVI-D

24-контактный разъем

DVI-D (2)

Доступный формат сигнала

См. руководство по эксплуатации монитора.

Характеристики сигнала

Сигнал DVI-D

Single-link, совместимый с TMDS

Совместимость с DVI Revision 1.0

Примечания

• Сигналы DVI-A и DVI-I несовместимы с этим устройством.
• Сигнал DVI-D dual-link несовместим с этим устройством.

Примечание

В зависимости от настройки SCAN монитора часть изображения может не отображаться.

Аксессуары, входящие в комплект

Инструкции по

эксплуатации (1)

Europe (Информация для

пользователей в Европе)

(1)

Дизайн и технические характеристики могут быть изменены без предупреждения.

Примечания

• Всегда проверяйте исправность устройства, прежде чем его использовать. КОМПАНИЯ SONY НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА КАКОЙ БЫ ТО НИ БЫЛО УЩЕРЬ, ВКЛЮЧАЯ, В ЧАСТНОСТИ, КОМПЕНСАЦИЮ ИЛИ ВОЗМЕЩЕНИЕ УБЫТКОВ В СВЯЗИ С УТРАТОЙ ИЛИ НЕДОПОЛУЧЕНИЕМ ПРИБЫЛЕЙ ИЗ-ЗА НЕРАБОТОСПОСОБНОСТИ ЭТОГО ОБОРУДОВАНИЯ, КАК НА ПРОТЯЖЕНИИ ГАРАНТИЙНОГО ПЕРИОДА, ТАК И ПОСЛЕ ИСТЕЧЕНИЯ ГАРАНТИЙНОГО СРОКА, А ТАКЖЕ ВСЛЕДСТВИЕ ЛЮБЫХ ИНЫХ ВОЗМОЖНЫХ ПРИЧИН.

- КОМПАНИЯ SONY НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЕТЕНЗИИ ЛЮБОГО РОДА, ПРЕДЪЯВЛЕННЫЕ ПОЛЬЗОВАТЕЛЯМИ ЭТОГО ПРИБОРА ИЛИ ТРЕТЬИМИ ЛИЦАМИ.

- КОМПАНИЯ SONY НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЕКРАЩЕНИЕ ИЛИ ПРИОСТАНОВКУ ПРЕДОСТАВЛЕНИЯ КАКИХ-ЛИБО УСЛУГ, СВЯЗАННЫХ С ЭТИМ ПРИБОРОМ, ВНЕ ЗАВИСИМОСТИ ОТ ОБСТОЯТЕЛЬСТВ.
