BKM-256DD - Бейне адаптері SONY - Тегін пайдаланушы нұсқаулығы
Құрылғының нұсқаулығын тегін табыңыз BKM-256DD SONY PDF форматында.
| Өнім түрі | DVI-D бейне адаптері |
| Бренд | Sony |
| Модель | BKM-256DD |
| Өлшемдері (Ұ x Б x Т) | 100 x 20 x 154 мм (4 x 13/16 x 6 1/8 дюйм) |
| Салмағы | Шамамен 250 г (8,8 унция) |
| Қоректену | +3,3 В және +5 В орталық блоктан беріледі |
| Электр тұтынуы | Шамамен 2 Вт |
| Кіріс/шығыс қосқыштары | 24 түйреуішті 2 DVI-D қосқышы (IN және OUT) |
| Қолданылатын сигнал | DVI-D бір байланысты (TMDS), DVI Revision 1.0 сәйкес |
| Үйлесімсіз сигналдар | DVI-A, DVI-I, DVI-D қос байланысты |
| Негізгі функциялар | DVI-D декодері, кернеу теңестіргіші, 14-ші түйреуіште 5 В шығысы |
| Жұмыс температурасы | 0 °C-тан 35 °C-қа дейін (32 °F-тан 95 °F-қа дейін) |
| Сақтау температурасы | -20 °C-тан +60 °C-қа дейін (-4 °F-тан +140 °F-қа дейін) |
| Жұмыс ылғалдылығы | 0 %-дан 90 %-ға дейін (конденсациясыз) |
| Жұмыс қысымы | 700 гПа-дан 1060 гПа-ға дейін |
| Жеткізілетін керек-жарақтар | Пайдалану нұсқаулығы (1), Еуропадағы тұтынушыларға арналған ақпарат (1) |
| Қауіпсіздік сақтық шаралары | РМ (магниттік резонанс) ортасында қолданбаңыз |
| Кепілдік | Sony шектеулі кепілдігі (толық ақпаратты нұсқаулықтан қараңыз) |
Жиі қойылатын сұрақтар - BKM-256DD SONY
Пайдаланушылардың сұрақтары туралы BKM-256DD SONY
0 сұрақ осы құрылғы туралы. Білетініңізге жауап беріңіз немесе өзіңіздікін қойыңыз.
Осы құрылғы туралы жаңа сұрақ қою
Құрылғыңыздың нұсқаулығын жүктеңіз Бейне адаптері PDF форматында тегін! Нұсқаулықтарыңызды табыңыз BKM-256DD - SONY және электрондық құрылғыңызды қайта қолыңызға алыңыз. Бұл бетте құрылғыңызды пайдалануға қажетті барлық құжаттар жарияланған. BKM-256DD брендінің SONY.
ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ BKM-256DD SONY
Кұрылғыны пайдаланудың алдында мына нұсқаулықты оқыңыз және оны болашакта пайдалану үшін сақтап қойыңыз.
Өнімдердегі таңбалар
Бул белгі өндірушіні көрсетеді және өндірушінің аты мен мекенжайының жанында көрсетіледі.
Бул белгі ЕО импорттаушысын көрсетеді және ЕО импорттаушысының аты мен мекенжайының қасында көрсетіледі.
Бүл белгі Еуропалык Қауымдастығының өкілін көрсетеді және Еуропалык Қауымдастығы өкілінің аты мен мекенжайының касында көрсетіледі.
Бүл белгі Еуропалык Қауымдастығындағы медициналык құрылғыны көрсетеді.
Бүл белгі өндіру мерзімін көрсетеді және ол өнімге және/немесе орамға басып шығарылады. YYYY – жылды және MM – айды көрсетеді.
Бүл белгі сериялық нөмірді көрсетеді.
Бүл белгі бірге берілетін құжаттың нұскасын көрсетеді.
Өндірілген күні корапта жазылған.
ЖЖЖЖ – жылды және АА – айды көрсетеді.
Өндіруші: Сони Корпорейшн
Өндіруші мекенжайы: 1-7-1 Конан Минатоку Токио, 108-0075 Жапония
Кеден одагы жеріндегі шетелден экелуші «Сони Электроникс» АК, Ресей, 123103, Мәскеу, Карамышевский өтпе көшесі, 6
Кытайда жасалған
Абайлаңыз
Осы өнімді пайдалануға қатысты сақтық шаралар мен косымша акпарат үшін монитор пайдалану нұсқауларын караңыз.
Абайлаңыз
Кұрылғыны МР (магнитті-резонанстық) ортада пайдалануға болмайды. Бүл оның бұзылуына, өртке немесе қалаусыз көзғалуына әкелуі мұмкін.
Жалпы шолу
Бул кұрылғы — Sony мониторларына арналған DVI-D сигналының кіре берістер модулі. Негізгі жабдықтағы косымша кіріс үяшығында орнатылғанда, бул негізгі жабдық үшін DVI-D кіріс және шығыс коннекторларын және DVI-D сигналы үшін декодерді қамтамасыз етеді.
Ескертпелер
- Осы жабдыкпен үйлесімсіз бірнеше монитор бар.
Монитор осы жабдыкпен үйлесімді екенін тексеру үшін, монитордың пайдалану нұсқаулығын қараңыз. - DVI-A және DVI-I сигналдары осы жабдыкпен үйлесімсіз.
• DVI-D кос арналы сигналы осы жабдыкпен үйлесімсіз.
Функция
DVI-D сигналына арналған декодер
ВКМ-256DD кұрылғысы DVI-D 24 істікті кабелін қосу арқылы шифрын ашуға болатын DVI-D жалғыз арналы сигналын колдайды.
Кабель эквалайзері
ВКМ-256DD кұрылғысы DVI-D сигнал қабылдағыш бөлімінде қабылданған сигналдарға арналған эквалайзермен жабдыкталған.
5 В шығыс функциясы
ВКМ-256DD кұрылғысы ІN немесе OUT коннекторындағы 14-істіктегі сыртқы құрылғыға 5 В куат береді.
Кіріс және шығыс коннекторларын пайдалану
Осы жабдықты кіріс опция ұяшығына орнату туралы акпаратты монитордың пайдалану нұсқаулығынан қараңыз.

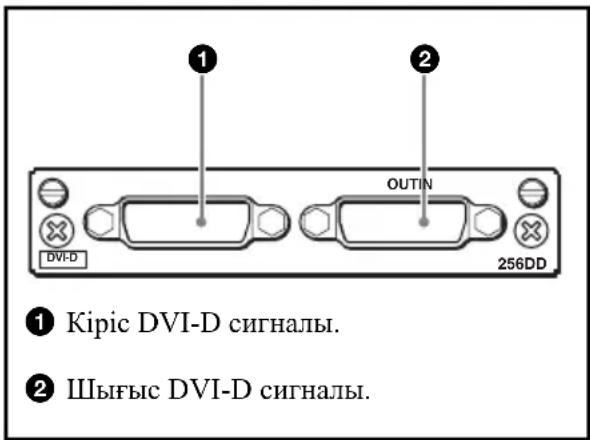

Кіріс/шығыс коннекторларды және кіріс болуы мүмкін сигналдарды конфигурациялау
Кіріс және шығыс коннекторларды және кіріс болуы мүмкін сигналдарды конфигурациялау төменде көрсетілген.
DVI-D сигналының кіріси
DVI-D сигналын ①-коннекторға кіргізуге болады. Сондай-ак, ①-коннекторға кіретін сигналды ②-коннектордан шығаруға болады.
Ескертпе
Негізгі жабдык ОН (КОСУЛЫ) болғанда ғана ІN коннекторынан 5 В тұрақты ток беру және OUT коннекторынан 5 В тұрақты ток беру және шығыс сигналы қамтамасыз етіледі. 5 В тұрақты ток шығысы туралы қосымша акпаратты монитордын пайдалану нұсқаулығынан қараңыз.
Сипаттамалары
Жалпы
Сактау және тасымалдау шарттары
Температурасы
$$ - 2 0 ^ {\circ} \mathrm{C} - + 6 0 ^ {\circ} \mathrm{C} $$
Ылғалдылығы
$$ 0 \% - 90 \% $$
Кысымы 700 гПа – 1060 гПа
Максималды сырткы өлшемдері (e/б/к)
$$ 1 0 0 \times 2 0 \times 1 5 4 \mathrm{MM} $$
Массасы Шамамен 250 г
Kipic/шығыс коннекторлары
DVI-D кipic/шығыс
DVI-D 24 істікті коннекторы (2)
Колжетімді сигнал пішімі
Монитордың пайдалану нұсқаулығын караңыз.
Сигналдың сипаттамалары
DVI-D сигналы
Жалғыз арналы TMDS үйлесімділік DVI 1.0 нұскасымен сәйкестік
Ескертпелер
- DVI-A және DVI-I сигналдары осы жабдыкпен үйлесімсіз.
• DVI-D кос арналы сигналы осы жабдыкпен үйлесімсіз.
Ескертпе
Монитордың SCAN параметріне байланысты көрсетілетін суреттің жартысы көрсетілмеуі мүмкін.
Бірге берілген керек-жарактар
Пайдалану нүсқаулығы (1)
Information for Customers in Europe (Еуропадағы тұтынушыларға арналған акпарат) (1)
Дизайны мен техникалық сипаттамалары ескертусіз өзгертілуі мүмкін.
Ескертулер
• Эркашан пайдаланудан бұрын кұрылғының дұрыс жұмыс істейтіндігін тексеріңіз. SONY КОРПОРАЦИЯСЫ ОСЫ КұРЫЛГЫНЫН АҚАУЫ САЛДАРЫНАН ҚАЗІР НЕМЕСЕ БОЛАШАҚТА ПАЙДАНЫН АЛЫНБАУЫНА БАЙЛАНЫСТЫ КОМПЕНСАЦИЯ НЕМЕСЕ ТӨЛЕМДІ ҚОСА, БІРАҚ ОЛАРМЕН ШЕКТЕЛМЕЙ, КЕПІЛДІК МЕРЗІМІ ІШИНДЕ НЕМЕСЕ КЕПІЛДІКТІН МЕРЗІМІ АЯҚТАЛғАННАН КЕЙІН НЕМЕСЕ БАСҚА СЕБЕПТЕРГЕ БАЙЛАНЫСТЫ КЕЗ КЕЛГЕН ШЫFLOWДАР УШИН ЖАУАП БЕРМЕЙДІ.
