BKM-256DD - Adattatore video SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Adattatore video DVI-D
Marca	Sony
Modello	BKM-256DD
Dimensioni (L x A x P)	100 x 20 x 154 mm (4 x 13/16 x 6 1/8 pollici)
Peso	Circa 250 g (8,8 oz)
Alimentazione	+3,3 V e +5 V forniti dall'unità centrale
Consumo elettrico	Circa 2 W
Connettori di ingresso/uscita	2 connettori DVI-D a 24 pin (IN e OUT)
Segnale supportato	DVI-D collegamento singolo (TMDS), conforme DVI Revision 1.0
Segnali non compatibili	DVI-A, DVI-I, collegamento doppio DVI-D
Funzioni principali	Decodificatore DVI-D, equalizzatore di tensione, uscita 5 V sul pin 14
Temperatura di funzionamento	0 °C a 35 °C (32 °F a 95 °F)
Temperatura di stoccaggio	-20 °C a +60 °C (-4 °F a +140 °F)
Umidità di funzionamento	0 % al 90 % (senza condensa)
Pressione d'uso	700 hPa a 1060 hPa
Accessori forniti	Istruzioni per l'uso (1), Informazioni per i clienti in Europa (1)
Precauzioni di sicurezza	Non utilizzare in ambiente RM (risonanza magnetica)
Garanzia	Garanzia limitata Sony (vedere le istruzioni per i dettagli)

Domande frequenti - BKM-256DD SONY

Che tipo di segnale supporta l'adattatore BKM-256DD?

Il BKM-256DD supporta il segnale DVI-D collegamento singolo (TMDS), conforme allo standard DVI Revision 1.0. Non è compatibile con DVI-A, DVI-I o il collegamento doppio DVI-D.

Quali sono i connettori disponibili sul BKM-256DD?

L'adattatore dispone di due connettori DVI-D a 24 pin: uno per l'ingresso (IN) e uno per l'uscita (OUT).

Come installare il BKM-256DD in un monitor Sony?

Installare l'adattatore in uno slot di ingresso opzionale dell'unità centrale del monitor. Consultare le istruzioni per l'uso del monitor per i dettagli di installazione.

Il BKM-256DD fornisce un'alimentazione a 5 V?

Sì, fornisce una tensione di 5 V CC sul pin 14 dei connettori IN e OUT, a condizione che l'alimentazione dell'unità centrale sia attivata.

Qual è il consumo elettrico dell'adattatore?

Il consumo elettrico è di circa 2 W. L'alimentazione è fornita dall'unità centrale a +3,3 V e +5 V.

Quali sono le dimensioni e il peso del BKM-256DD?

Le dimensioni sono 100 x 20 x 154 mm (4 x 13/16 x 6 1/8 pollici) e il peso è di circa 250 g (8,8 oz).

In quali condizioni di temperatura e umidità è possibile utilizzare l'adattatore?

Temperatura di funzionamento: da 0 °C a 35 °C, umidità: da 0% a 90% (senza condensa). Stoccaggio: da -20 °C a +60 °C, umidità da 0% a 90%.

Il BKM-256DD è compatibile con tutti i monitor Sony?

No, alcuni monitor non sono compatibili. Verificare nelle istruzioni per l'uso del monitor la compatibilità con questa unità.

Posso utilizzare l'adattatore in un ambiente RM?

No, è severamente vietato utilizzare l'apparecchio in un ambiente di risonanza magnetica (RM) poiché potrebbe causare malfunzionamenti, incendi o movimenti indesiderati.

Dove posso trovare la garanzia per il BKM-256DD?

Per i clienti in Canada, la garanzia limitata Sony è disponibile all'indirizzo http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty. Per altre regioni, consultare la documentazione fornita.

MANUALE UTENTE BKM-256DD SONY

Leggere attentamente questo manuale prima di utilizzare l'unità, e conservarlo per riferimenti futuri.

Simboli sui prodotti

Questo simbolo indica il fabbricante ed è riportato in corrispondenza del nome e dell'indirizzo del fabbricante stesso.

Questo simbolo indica l'importatore per la Comunità Europea ed appare accanto a nome e indirizzo dell'importatore per la Comunità Europea.

Questo simbolo indica il rappresentante per la Comunità Europea ed appare accanto a nome e indirizzo del rappresentante per la Comunità Europea.

Questo simbolo indica il dispositivo medico nella Comunità Europea.

Questo simbolo indica la data di fabbricazione.

Questo simbolo indica il numero di serie.

Questo simbolo indica la versione del documento di accompagnamento.

Questo potrebbe dar luogo a malfunzionamenti, incendi o spostamenti indesiderati.

Attenzione

Per avvertenze e altre informazioni relative all'utilizzo del prodotto, fare riferimento alle istruzioni per l'uso del monitor.

Attenzione

Non utilizzare il dispositivo in ambienti in cui sono attivi apparecchi di risonanza magnetica.

Descrizione

Questo apparecchio è un adattatore di ingresso per segnali DVI-D per monitor Sony. Installato in uno slot ingresso opzionale dell'apparecchio principale, l'adattatore fornisce connettori di ingresso e di uscita DVI-D per l'apparecchio principale e un decodificatore per il segnale DVI-D.

Note

• Alcuni monitor non sono compatibili con questo apparecchio.
  Per controllare se il monitor è compatibile con questo apparecchio, fare riferimento alle istruzioni per l'uso del monitor.
• I segnali DVI-A e DVI-I non sono compatibili con questo apparecchio.
• Il segnale dual-link DVI-D non è compatibile con questo apparecchio.

Funzione

Decodificatore per segnale DVI-D

L'adattatore BKM-256DD supporta il segnale single-link DVI-D, che può essere decodificato collegando un cavo DVI-D a 24 piedini.

Equalizzatore cavo

L'adattatore BKM-256DD è dotato di un equalizzatore per i segnali ricevuti nella sezione ricevitore segnali DVI-D.

Funzione di uscita 5 V

L'adattatore BKM-256DD fornisce a un dispositivo esterno un'alimentazione pari a 5 V dal piedino 14 sul connettore IN o OUT.

Uso dei connettori di ingresso e uscita

Per informazioni sull'installazione dell'apparecchio in uno slot di ingresso opzionale, fare riferimento alle istruzioni per l'uso del monitor.

Configurazione dei connettori di ingresso/uscita e segnali di ingresso utilizzabili

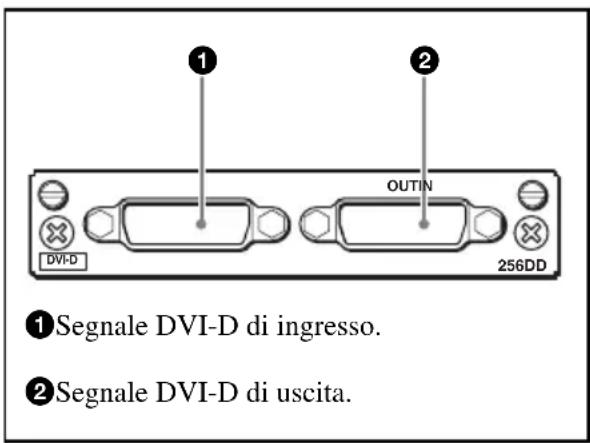

La configurazione dei connettori di ingresso e di uscita e i segnali di ingresso utilizzabili sono illustrati qui sotto.

Ingresso del segnale DVI-D

È possibile immettere un segnale DVI-D nel connettore ①. È inoltre possibile emettere il segnale, immesso nel connettore ①, dal connettore ②.

Nota

L'alimentazione di 5 V CC dal connettore IN, nonché l'alimentazione di 5 V CC e il segnale di uscita dal connettore OUT, hanno luogo solo se l'alimentazione dell'apparecchio principale è impostata su INSER. Per informazioni sull'emissione di 5 V CC, fare riferimento alle istruzioni per l'uso del monitor.

Caratteristiche tecniche

Dati generali

Tensione +3,3 V, +5 V (fornita dall'apparecchio principale)

Consumo di corrente Circa 2 W

Condizioni di funzionamento

Temperatura

da 0°C a 35°C

Temperatura ottimale

da 20°C a 30°C

Umidità da 0% a 90% (senza condensa)

Pressione da 700 hPa a 1060 hPa

Condizioni di deposito e trasporto

Temperatura da -20^ a +60^

Umidità da 0% a 90%

Pressione da 700 hPa a 1060 hPa

Dimensioni esterne massime (l/h/p)

100 × 20 × 154 ~mm

Peso Circa 250 g

Connettori di ingresso/uscita

Ingresso/uscita DVI-D

Connettore a 24 piedini DVI-D (2)

Formato segnale disponibile

Fare riferimento alle istruzioni per l'uso del monitor.

Caratteristiche segnale

Segnale DVI-D

Compatible con single-link TMDS

Conforme a DVI Revision 1.0

Note

• I segnali DVI-A e DVI-I non sono compatibili con questo apparecchio.
• Il segnale dual-link DVI-D non è compatibile con questo apparecchio.

Nota

A seconda dell'impostazione SCANSIONE del monitor, è possibile che una parte dell'immagine visualizzata non sia visibile.

Accessori forniti in dotazione

Istruzioni per l'uso (1)

Information for Customers in Europe (Informazioni per i clienti in Europa) (1)

Design e caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Note

- Verificare sempre che l'apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.

- SONY NON SARÀ RESPONSABILE PER RICHIESTE O RICORSI DI NESSUN TIPO PRESENTATI DA UTENTI DI QUESTO APPARATO O DA TERZI.

- SONY NON SARÀ RESPONSABILE PER LA CANCELLAZIONE O LA MANCATA CONTINUAZIONE PER QUALSIASI CAUSA O CIRCOSTANZA DI SERVIZI CORRELATI A QUESTO APPARATO.
