BEDIENUNGSANLEITUNG BKM-256DD SONY
Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.
Symbole auf den Produkten

Mit diesem Symbol wird der Hersteller angegeben, und es erscheint neben dem Namen und der Anschrift des Herstellers.

Dieses Symbol kennzeichnet den EU-Importeur und wird neben dem Namen und der Anschrift des EU-Importeurs angezeigt.

Dieses Symbol gibt den Vertreter der Europäischen Gemeinschaft an und wird neben dem Namen und der Anschrift des Vertreters der Europäischen Gemeinschaft angezeigt.

Dieses Symbol kennzeichnet Medizinprodukte in der Europäischen Gemeinschaft.

Dieses Symbol kennzeichnet das Baujahr.

Dieses Symbol kennzeichnet die Seriennummer.

Dieses Symbol kennzeichnet die Version des begleitenden Dokuments.
Vorsicht
Sicherheitshinweise und weitere Informationen zur Verwendung des Produkts entnehmen Sie der Gebrauchsanweisung des Monitors.

Vorsicht
Verwenden Sie das Gerät nicht in einer MR (Magnetresonanz)-Umgebung.
Andernfalls kann dies zu Fehlfunktionen, Bränden und unerwünschten Bewegungen führen.
Überblick
Dieses Gerät ist ein DVI-D-Signal-Eingangsadapter für Monitore von Sony. Wenn er an einem optionalen Eingangssteckplatz am Hauptgerät angebracht ist, bietet er DVI-D-Eingänge und -Ausgänge für das Hauptgerät und einen Decoder für das DVI-D-Signal.
Hinweise
- Einige Monitore sind nicht kompatibel mit diesem Gerät.
Der Gebrauchsanweisung des Monitors können Sie entnehmen, ob der Monitor mit diesem Gerät kompatibel ist. - DVI-A- und DVI-I-Signale sind nicht mit diesem Gerät kompatibel.
- DVI-D-Dual-Link-Signale sind nicht mit diesem Gerät kompatibel.
Funktion
Decoder für DVI-D-Signale
Der BKM-256DD unterstützt DVI-D-Single-Link-Signale, die durch den Anschluss eines 24-poligen DVI-D-Kabels decodiert werden können.
Kabel-Equalizer
Der BKM-256DD ist mit einem Equalizer für empfangene Signale im DVI-D-Signalempfängerteil ausgestattet.
5-V-Ausgangsfunktion
Der BKM-256DD liefert über den 14. Stift des IN- oder OUT-Anschlusses 5 V Strom an ein externes Gerät.
Verwenden der Eingänge und Ausgänge
Einzelheiten zum Installieren dieses Geräts in einem Eingangssteckplatz finden Sie in der Gebrauchsanweisung zum Monitor.

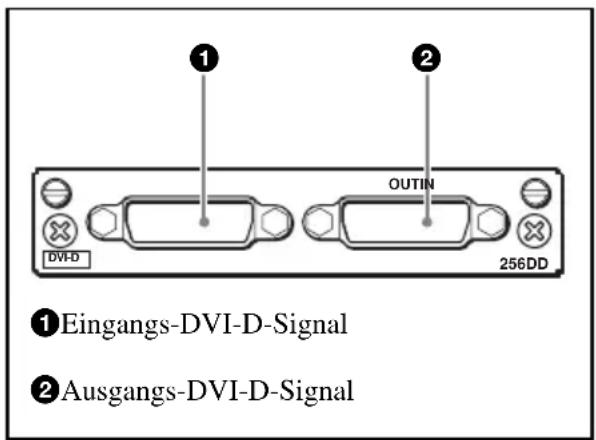

Konfiguration der Eingänge/Ausgänge und der möglichen Eingabesignale
Nachfolgend ist die Konfiguration der Eingänge und Ausgänge sowie der möglichen Eingabesignale dargestellt.
Sie können DVI-D-Signale über den Anschluss
① einspeisen. Sie können das Signal, das über den Anschluss ① eingespeist wurde, auch über den Anschluss ② ausgeben.
Hinweis
Die 5-V-Gleichstromversorgung über den IN-Anschluss und die 5-V-
Gleichstromversorgung und das
Ausgangssignal über den OUT-Anschluss sind nur verfügbar, wenn das Hauptgerät auf EIN geschaltet ist. Informationen zum 5-V-Gleichstromausgang finden Sie in der Gebrauchsanweisung des Monitors.
Technische Daten
Allgemeines
Spannung +3,3 V, +5 V (vom Hauptgerät)
Leistungsaufnahme
Ca. 2 W
Betriebsbedingungen
Temperatur 0 °C bis 35 °C
Optimale Temperatur
20 °C bis 30 °C
Luftfeuchtigkeit
0% bis 90% (nicht
kondensierend)
Druck 700 hPa bis
Lagerungs- und Transportbedingungen
Temperatur -20^ bis +60^
Luftfeuchtigkeit
0% bis 90%
Druck 700 hPa bis 1060 hPa
Maximale externe Abmessungen (B/H/T)
100 × 20 × 154 ~mm
Gewicht Ca. 250 g
Eingänge/Ausgänge
DVI-D-Eingang/Ausgang
DVI-D-Anschluss, 24-polig (2)
Verfügbares Signalformat
Informationen finden Sie in der
Gebrauchsanweisung des Monitors.
Signaleigenschaften
DVI-D-Signal
Kompatibel mit Single-Link-TMDS
Konform mit DVI Revision1.0
Hinweise
- DVI-A- und DVI-I-Signale sind nicht mit diesem Gerät kompatibel.
- DVI-D-Dual-Link-Signale sind nicht mit diesem Gerät kompatibel.
Hinweis
Abhängig von der ABTASTUNGS-Einstellung des Monitors wird ein Teil des angezeigten Bildes möglicherweise nicht dargestellt.
Mitgeliefertes Zubehör
Gebrauchsanweisung (1)
Europe (Information für
Kunden in Europa) (1)
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Hinweise
- Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.
- SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN.
- SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.
