NÁVOD K OBSLUZE BKM-256DD SONY

Pred použitím prístroje si tuto uživatelskou príručku pečlivě prostudujte a uchovejte si ji pro budoucí potřebu.

Symboly na produktech

Tento symbol označuje výrobce, a objevuje se vedle názvu a adresy výrobce.

Tento symbol označuje dovozce pro EU a je uveden v blízkosti jména a adresy tohoto dovozce pro EU.

Tento symbol označuje zástupce Evropského společenství a je uveden v blízkosti jména a adresy tohoto zástupce.

Tento symbol v Evropském společenství označuje lékařské zařízení.

Tento symbol označuje datum výroby.

Tento symbol označuje sériové číslo.

Tento symbol označuje verzi doprovodné dokumentace.

Upozornění

Upozornění a další informace o použití tohoto výrobku naleznete v uživatelské příručce k monitoru.

Upozornění

Nepoužívejte toto zařízení v prostředí magnetické rezonance (MR).

Může to způsobit poruchu, požár nebo nežádoucí pohyb.

Přehled

Tato jednotka je adaptérem vstupního signálu DVI-D pro monitory Sony. Pokud je nainstalovaná ve volitelném vstupním slotu hlavní jednotky, poskytuje hlavní jednotce vstupní a výstupní konektory DVI-D a dekodér signálu DVI-D.

Poznámky

• Existují některé monitory, které s touto jednotkou nejsou kompatibilní.
  Chcete-li zkontrolovat kompatibilitu monitoru s touto jednotkou, informujte se v uživatelské příručce k monitoru.
• Signály DVI-A a DVI-I nejsou s touto jednotkou kompatibilní.
• Signál DVI-D dual-link není s touto jednotkou kompatibilní.

Funkce

Dekodér signálu DVI-D

BKM-256DD podporuje signál DVI-D single-link, který je možné dekódovat připojením 24kolíkového kabelu DVI-D.

Kabelový ekvalizér

BKM-256DD je vybaven ekvalizérem pro signály přijaté v sekci pro příjem signálu DVI-D.

Funkce výstupu 5 V

BKM-256DD poskytuje externímu zařízení napájení 5 V z kolíku 14 konektoru IN nebo OUT.

Používání vstupních a výstupních konektorů

Informace o instalaci této jednotky do slotu volitelného vstupu naleznete v uživatelské příručce monitoru.

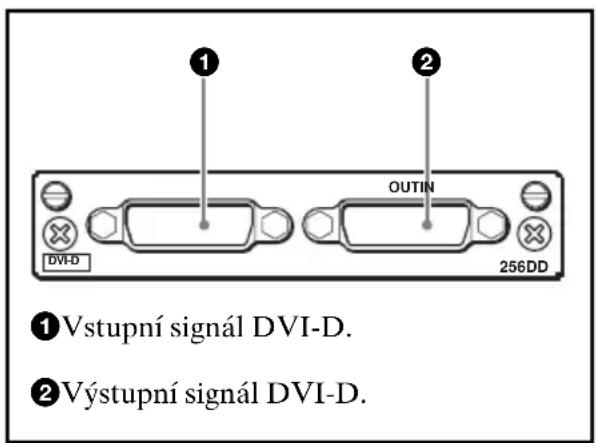

Konfigurace vstupních/výstupních konektorů a signálů, které mohou být na vstup přivedeny

Konfigurace vstupních a výstupních konektorů a signálů, které mohou být přivedeny na vstup jsou uvedeny níže.

① Vstupní signál DVI-D. ② Výstupní signál DVI-D. OUTIN DVI-D 256DD

Vstup signálu DVI-D

Vstupní signál DVI-D můžete vysílat do konektoru ①. Můžete také vysílat výstupní signál, který je jako vstupní signál vysílán do konektoru ①, z konektoru ②.

Poznámka

Napájení DC 5 V z konektoru IN, napájení DC 5 V z konektoru a výstupní signál z konektoru OUT jsou k dispozici, pouze když je napájení hlavní jednotky nastavené na hodnotu ON (ZAPNUTO). Informace o výstupu DC 5 V naleznete v uživatelské příručce monitoru.

Technické údaje

Obecně

Napětí +3,3 V, +5 V (z hlavní jednotky)

Spotřeba Přibližně 2 W

Provozní podmínky

Teplota 0 °C až 35 °C

Optimální teplota 20 °C až 30 °C

Vlhkost 0% až 90% (bez kondenzace)

Tlak 700 hPa až 1060 hPa

Skladovací a přepravní podmínky

Teplota -20^ až +60 °C

Vlhkost 0% až 90%

Tlak 700 hPa až 1060 hPa

Maximální vnitřní rozměry (š/v/h)

100 × 20 × 154 ~mm

Hmotnost Přibližně 250 g

Vstupní/výstupní konektory

Vstup/výstup DVI-D

Dostupný formát signálu

Viz příslušné uživatelské příručky monitoru.

Signálová charakteristika

Signál DVI-D

Kompatibilní se single-link TMDS Odpovídá standardu DVI revize 1.0

Poznámky

• Signály DVI-A a DVI-I nejsou s touto jednotkou kompatibilní.
• Signál DVI-D dual-link není s touto jednotkou kompatibilní.

Poznámka

V závislosti na nastavení SCAN monitoru se část zobrazeného obrazu nemusí objevit.

Dodávané příslušenství

Uživatelská příručka (1) Information for Customers in Europe (Informace pro zákazníky v Evropě) (1)

Konstrukční a technické údaje se mohu lišit bez předchozího upozornění.

Poznámky

- Před použitím vždy zkontrolujte, zda jednotka pracuje správně. SPOLEČNOST SONY NEBUDE ZODPOVÍDAT ZA ŠKODY JAKÉHOKOLI DRUHU, MEZI NĚŽ PATŘÍ KOMPENZACE ČI NÁHRADA ZTRÁTY STÁVAJÍCÍCH NEBO PŘEDPOKLÁDANÝCH ZISKŮ V DŮSLEDKU ZÁVADY TÉTO JEDNOTKY, A TO BĚHEM PLATNOSTI ZÁRUKY ANI PO JEJÍM UPLYNUTÍ, ANI Z JAKÝCHKOLI JINÝCH DŮVODŮ.

- SPOLEČNOST SONY NEBUDE ZODPOVÍDAT ZA REKLAMACE ZE STRANY UŽIVATELŮ TÉTO JEDNOTKY ANI TŘETÍCH STRAN. - SPOLEČNOST SONY NEBUDE ZODPOVÍDAT ZA UKONČENÍ NEBO PŘERUŠENÍ JAKÝCHKOLI SLUŽEB SOUVISEJÍCÍCH S TOUTO JEDNOTKOU V DŮSLEDKU OKOLNOSTÍ JAKÉHOKOLI DRUHU.

Magyar

Tento symbol označuje výrobcu a vyskytuje sa vedla mena a adresy výrobcu.

Tento symbol označuje dovozcu EÚ a objavuje sa vedla názvu a adresy dovozcu EÚ.

Tento symbol označuje dátum výroby.

Tento symbol označuje sériové číslo.

Dekodér pre signál DVI-D

① Vstupný DVI-D signál. ② Výstupný DVI-D signál. DVI-D OUTIN 256DD

Vstup DVI-D signálu

Hmotnost Pribl. 250 g

Vstupné/výstupné konektory

DVI-D vstup/výstup

DVI-D 24 kolíkový konektor (2)

Dostupný formát signálu

Charakteristiky signálu

DVI-D signál

Návod na obsluhu (1)
