用户手册 BKM-256DD SONY
在開始操作本裝置之前，請先仔細閱讀本手冊，並保留本手冊以供日後參考。
產品上的符號
此符號表明製造商，並顯示於製造商名稱及地址旁。
此符號表示歐盟進口商，並顯示於歐盟進口商名的名稱及地址旁。
本符號位於歐洲共同體代表名稱及地址旁，代表符合歐洲共同體代表的要求。
此符號表示在歐洲共同體的醫療裝置。
此符號表示製造日期。
此符號指示序號。
此符號指示所附文件的版本。
注意
如需有關使用本產品的注意事項與進一步資訊，請參閱顯示器的操作說明。
注意
請勿在 MR （磁振）環境中使用本裝置。否則會導致故障、起火及不必要的動作情形。
概述
本裝置為 Sony 顯示器的 DVI-D 訊號輸入轉接座。當安裝在主機的選購擴充插槽上時，它為主機提供 DVI-D 輸入和輸出接頭，並提供 DVI-D 訊號的解碼器。
注意
- 某些顯示器與本裝置不相容。 若要檢查顯示器是否與本裝置相容，請參閱顯示器的使用說明書。
- 本機與 DVI-A 和 DVI-I 訊號不相容。
·本機與 DVI-D 雙鏈路訊號不相容。
功能
DVI-D 訊號解碼器
BKM-256DD 支援 DVI-D 單鏈路訊號，此訊號透過連接 DVI-D 24 接針電纜進行解碼。
電纜等化器
BKM-256DD 具有用於 DVI-D 訊號接收器部分中所接收訊號的等化器。
5 V 輸出功能
BKM-256DD從IN或OUT接頭的第14接針向外部設備提供 5 V電源。
使用輸入和輸出接頭
有關於選購輸入插槽中安裝本裝置的詳細資訊，請參閱顯示器使用說明。

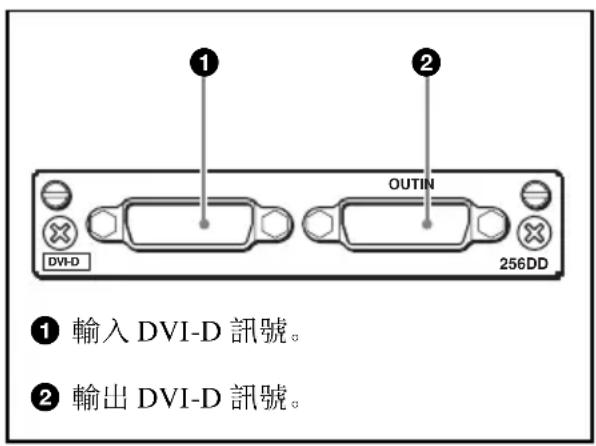

輸入和輸出接頭的組態和可輸入的訊號 輸入和輸出接頭的組態，以及可輸入的訊 號如下所示。
可將 DVI-D 訊號輸入接頭 ①。還可從接頭 ②將輸入接頭 ①的訊號輸出。
注意
僅當主機電源為 ON 時，從 IN 接頭提供 DC 5 V 電源，從 OUT 接頭提供 DC 5 V 電源並輸出訊號。有關 DC 5 V 輸出的資訊，請參閱顯示器的使用說明書。
規格
一般說明
電壓 +3.3 V, +5 V (從主機供電)
耗電率 約 2 W
運作條件
温度 0^ 到 35^
建議溫度 20℃ 到 30℃
濕度 0% 到 90% （非冷凝）
壓力 700 hPa 到 1060 hPa
存放和運輸條件
温度 -20^ 到 +60^
濕度 0% 到 90%
壓力 700 hPa 到 1060 hPa
最大外部尺寸 （寬 / 高 / 對角線）
100 × 20 × 154 公釐
總重 約 250 克
輸入 / 輸出接頭
DVI-D 輸入 / 輸出
DVI-D 24 接針接頭 (2)
可用訊號格式
請參閱顯示器的使用說明書。
訊號特性
DVI-D 訊號
與單鏈路 TMDS 相容
符合 DVI 1.0 版
注意
- 本機與 DVI-A 和 DVI-I 訊號不相容。
·本機與 DVI-D 雙鏈路訊號不相容。
注意
視顯示器的 SCAN 設置而定，顯示影像的某些部分可能無法顯示。
隨附配件
操作說明 (1)
·在使用前請始終確認本機運行正常。
無論保修期內外或基於任何理由，
SONY 對任何損壞概不負責。由於本機
故障造成的現有損失或預期利潤損失，
不作 （包括但不限於）賠償或賠償。
- SONY 不對本機使用者或第三方提出的索賠要求負起任何責任。
- SONY 不對因環境因素而中止或停止本機相關服務，負起任何責任。
