- 0.01 dB \~ 0 dB : 赤色 - 1.25 dB \~ - 0.01 dB : 橙色 - 20 dB \~ - 1.25 dB : 黄色 - 60 dB \~ - 20 dB : 綠色

ご注意

操作本机之前，请通读本手册并保管好以备将来参考。

概述

BKM-250TG 3G/HD/SD-SDI 输入转接器是用于 Sony 专业级监视器的视频信号输入转接器。

将此转接器安装在主机上的输入选项插槽中时，它可以为主机提供视频输入和输出连接器，还提供一个用于 3G/HD/SD 串行数字分量信号的解码器。

注意

某些监视器不兼容本装置。

要检查监视器是否兼容本装置，请参阅监视器的使用说明书。

功能

串行数字分量信号的解码器

BKM-250TG 支持通过单条 BNC 电缆传送 1080/50P 或 1080/60P 信号的 3G-SDI，并且配备了内置的 3G/HD/SD 串行数字分量信号解码器。

串行数字输入和输出信号连接器

BKM-250TG 配备两个输入接口和监视器输出连接器，分别与串行数字信号的各输入信号相对应。

时间代码显示

BKM-250TG 可以对叠加在串行数字信号上的时间代码进行解码并在视频信号上显示这些时间代码。

音频电平表显示

BKM-250TG 可以在视频信号上显示所嵌入音频的音频电平。

使用输入和输出连接器

有关如何在主机上的输入选项插槽中安装BKM-250TG的详情，请参阅监视器的使用说明书。

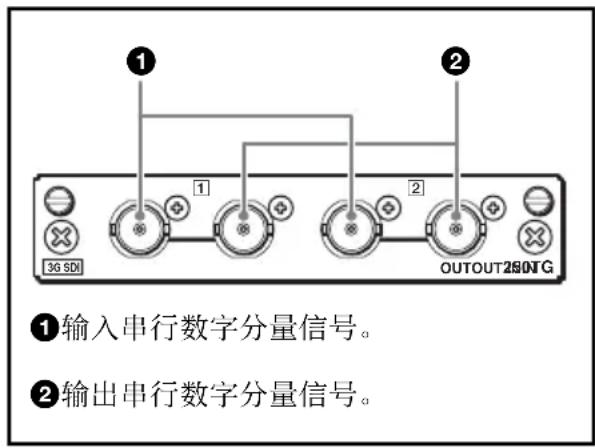

输入 / 输出连接器的配置和可以输入的信号

输入 / 输出连接器的配置和可以输入的信号如下所示。

①输入串行数字分量信号。 ②输出串行数字分量信号。

串行数字分量信号的输入

您可以将串行数字信号输入到连接器 ①，并通过连接器 ②输出主机或监视器屏幕上显示的信号。

您不需要将 75 终端连接到连接器②。

注意

- 只有主机电源设为 ON 时才会输出 OUT 接口 （监视器输出）输出信号。监视器处于待机模式时不输出监视器输出信号。

- OUT 接口输出的信号信号不符合 ON-LINE 信号规范。

规格说明

一般参数

电压 +3.3 V, +5 V (由主机提供)

能耗 约 4 W

工作条件

温度 0^ 到 35^

最适温度 20^ 到 30^

湿度 0% 到 90% （无水汽冷凝）

压力 700 hPa 至 1060 hPa

储藏和运输条件

温度 -20^ 到 +60^

湿度 0% to 90%

压力 700 hPa 到 1060 hPa

最大外形尺寸 （宽 / 高 / 厚）

100 × 20 × 162 毫米

重量 约 270 克

输入 / 输出接口

数字输入 BNC (2)，带监视器输出

连接器

可用信号格式

请参阅监视器的使用说明书。

信号特性

数字分量信号

采样频率

3G-SDI: Y/Cb/Cr (4:2:2)

148.5 MHz/74.25 MHz/

74.25 MHz

Y/Cb/Cr (4:4:4)

148.5 MHz/148.5 MHz/

148.5 MHz

G/B/R 148.5 MHz/

148.5 MHz/148.5 MHz

HD-SDI: Y/Cb/Cr

HD-SDI: 最远 100 米 （使用

5C-FB 同轴电缆 (Fujikura.

Inc.)或同等电缆时。)

SD-SDI: 最远 200 米 （使用

5C-2V 同轴电缆 (Fujikura.

Inc.)或同等电缆时。)

时间代码显示

可用标准

SMPTE-12M-2

时间代码类型

VITC、LTC

注意

- 不适用于模拟信号。

- 根据监视器的扫描设置，显示画面的某一部分（包括时间代码）可能不可见。

音频电平表显示

信道设置参数

CH1 到 CH8 到 CH9 到 CH16

电平

-60 dB 到 -0.01 dB

颜色

-0.01 dB 到 0 dB: 红色

-1.25 dB 到 -0.01 dB: 橙色

-20 dB 到 -1.25 dB: 黄色

-60 dB 到 -20 dB: 绿色

注意

根据监视器的扫描设置，显示画面的某

一部分 （包括音频电平表）可能不可见。

提供的附件

使用说明书(1)

设计和规格如有更改，恕不另行通知。

注意

在使用前请始终确认本机运行正常。无论

保修期内外或基于任何理由，SONY对任

何损坏概不负责。由于本机故障造成的现

有损失或预期利润损失，不作 （包括但不限于）退货或赔偿。

中文

在開始操作本裝置之前，請先仔細閱讀本手冊，並保留本手冊以供日後參考。

概述

BKM-250TG 3G/HD/SD-SDI 輸入介面卡為 Sony 專業級顯示器採用的影像訊號輸入介面卡。

當安裝在主機的輸入擴充插槽時，它為主機提供影像輸入和輸出接頭，並提供3G/HD/SD序列數位色差訊號解碼器。

注意

某些顯示器與本裝置不相容。

若要檢查顯示器是否與本裝置相容，請參閱顯示器的使用說明書。

功能

序列數位色差訊號解碼器

BKM-250TG 支援 3G-SDI，可使用一條 BNC 纜線傳輸 1080/50P 或 1080/60P 訊號，並配備內建 3G/HD/SD 序列數位色差訊號解碼器。

序列數位輸入和輸出訊號接頭

BKM-250TG 配備有兩個輸入接頭和顯示器輸出接頭，分別對應序列數位訊號的輸入訊號。

時間碼畫面

BKM-250TG 可將疊加在序列數位訊號的時間碼解碼，並在視訊訊號上顯示這些時間碼。

音量表畫面

BKM-250TG 可在視訊訊號上顯示內嵌音訊的音量。

使用輸入和輸出接頭

有關將 BKM-250TG 安裝在主機的輸入擴充插槽的資訊，請參閱顯示器的使用說明書。

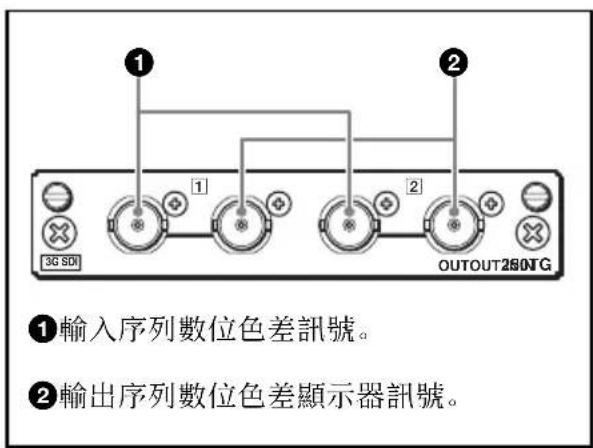

輸入和輸出接頭的組態和可輸入的訊號 輸入和輸出接頭的組態，以及可輸入的訊 號如下所示。

①輸入序列數位色差訊號。 ②輸出序列數位色差顯示器訊號。

輸入序列數位色差訊號

您可將序列數位訊號輸入至接頭 ① 然後輸出訊號並顯示在主機畫面或連接至 ② 的顯示器。

您不需要將 75Ω 終端附接至接頭 ②。

注意

- 只有當主機電源已切換至 ON 時，OUT 接頭（顯示器輸出）才會輸出訊號。當顯示器處在待機模式下，不會輸出顯示器輸出訊號。

- OUT 接頭的訊號不符合 ON-LINE 輸出訊號規格。

規格

一般說明

電壓 +3.3 V, +5 V (從主機供電)

耗電率 約 4 W

運作條件

温度 0^ 到 35^

建議溫度 20℃ 到 30℃

濕度 0% 到 90% （非冷凝）

壓力 700 hPa 到 1060 hPa

存放和運輸條件

温度 -20^ 到 +60^

濕度 0% 到 90%

壓力 700 hPa 到 1060 hPa

最大外部尺寸 （寬 / 高 / 對角線）

$$ 1 0 0 \times 2 0 \times 1 6 2 \text {公釐} $$

總重 約 270 克

輸入 / 輸出接頭

數位輸出 BNC (2)，含顯示器輸出接頭

可用訊號格式

請參閱顯示器的使用說明書。

訊號特性

數位色差訊號

取樣頻率

3G-SDI: Y/Cb/Cr (4:2:2)

148.5 MHz/74.25 MHz/

74.25 MHz

Y/Cb/Cr (4:4:4)

148.5 MHz/148.5 MHz/

148.5 MHz

G/B/R 148.5 MHz/

148.5 MHz/148.5 MHz

HD-SDI: Y/Cb/Cr

量化 3G-SDI: 10 位元 / 取樣,

12 位元 / 取樣

HD-SDI: 10 位元 / 取樣

SD-SDI: 10 位元 / 取樣

OUT 接頭 （顯示器輸出）

輸出訊號放大：800 mVp-p

±10%

輸出阻抗：75Ω非平衡

傳輸距離

3G-SDI: 70 公尺 （當使用

5C-FB 同軸電纜 (Fujikura.

Inc.)或相當等級。)

HD-SDI: 100 公尺（當使用

5C-FB 同軸電纜 (Fujikura.

Inc.)或相當等級。)

SD-SDI: 200 公尺（當使用

5C-2V 同軸電纜 (Fujikura.

Inc.)或相當等級。)

時間碼畫面

適用標準

SMPTE-12M-2

時間碼類型

VITC, LTC

注意

- 不適用於類比訊號。

•視顯示器的 SCAN 設定而定，可能會隱藏包括時間碼的部分顯示畫面。

音量表畫面

頻道

CH1 到 CH8 或 CH9 到 CH16

等級

-60 dB 到 -0.01 dB

色彩

-0.01 dB 到 0 dB: 紅色

-1.25 dB 到 -0.01 dB: 橘色

-20 dB 到 -1.25 dB: 黄色

-60 dB 到 -20 dB: 綠色

注意

視顯示器的 SCAN 設定而定，可能會隱藏包括音量表的部分顯示畫面。

隨附配件

使用說明書(1)

設計及規格如有變動，恕不另行通知。

注意

在使用前請始終確認本機運行正常。無論

保修期內外或基於任何理由，SONY 對任

何損壞概不負責。由於本機故障造成的現

有損失或預期利潤損失，不作 （包括但不

限於）退貨或賠償。

한국어

根据中华人民共和国信息产业部第39号令《电子信息产品污染控制管理办法》及标准中要求的“有毒有害物质或元素名称及含量”等信息，本产品相关信息请参考以下链接：

http://pro.sony.com.cn

出版日期：2009年11月
