| 제품 유형 | 소니 전문 모니터용 3G/HD/SD-SDI 입력 어댑터 |
| 브랜드 | 소니 |
| 모델 | BKM-250TG |
| 치수 (가로 × 세로 × 깊이) | 100 × 20 × 162 mm |
| 무게 | 약 270g |
| 전원 | 본체에서 공급되는 +3.3V 및 +5V, 소비 전력 약 4W |
| 입력 커넥터 | 2 × BNC (3G/HD/SD-SDI 직렬 디지털 입력) |
| 출력 커넥터 | 1 × BNC (제어 모니터 출력) |
| 지원 신호 형식 | 3G-SDI (1080/50P, 1080/60P), HD-SDI, SD-SDI |
| 주요 기능 | 직렬 디지털 신호 디코더, 타임코드 표시 (SMPTE-12M-2), 오디오 레벨 미터 표시 (CH1~CH16, 레벨 -60dB ~ -0.01dB) |
| 작동 온도 | 0°C ~ 35°C |
| 작동 습도 | 0% ~ 90% (결로 없음) |
| 보관 온도 | -20°C ~ +60°C |
| 적합성 | CE (EN55103-1/2), 클래스 A (캐나다 NMB-003), E1, E2, E3, E4 환경에 적합 |
| 의료 안전 | IEC60601-1-1 준수, 조건부 의료 장비 호환 (분리 변압기) |
| 제공 액세서리 | 사용 설명서 (1개) |
| 유지보수 및 청소 | 부드럽고 마른 천으로 청소하십시오. 용제를 사용하지 마십시오. 청소 전에 플러그를 뽑으십시오. |
| 수리 가능성 | 지정된 예비 부품이 없습니다. 수리가 필요한 경우 소니 공인 서비스 센터에 문의하십시오. |
자주 묻는 질문 - BKM-250TG SONY
사용자 질문 BKM-250TG SONY
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 비디오 어댑터 무료 PDF 형식! 매뉴얼 찾기 BKM-250TG - SONY 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. BKM-250TG 브랜드 SONY.
사용 설명서 BKM-250TG SONY
본 기기를 작동하기 전에 반드시 본 설명서를 숙지하고, 설명서는 나중을 위해 잘 보관 하십시오.
개요
BKM-250TG 3G/HD/SD-SDI 입력 어댑터는 Sony 전문가용 모니터의 비디오 신호 입력 어댑터입니다.
메인 기기의 입력 옵션 슬롯에 설치하면 메인 기기 및 3G/HD/SD 직렬 디지털 컴포넌트 신호용 디코더에 맞는 비디오 입출력 커넥터를 사용할 수 있습니다.
참고
일부 모니터는 본 기기와 호환되지 않습니다.
모니터가 본 기기와 호환되는지 점검하려 면 모니터의 취급 설명서를 참조하십시오.
기능
직렬 디지털 컴포넌트 신호용 디코더
BKM-250TG는 단일 BNC 케이블을 사용하여 1080/50P 또는 1080/60P 신호를 전송하는 3G-SDI를 지원하며, 3G/HD/SD 직렬 디지털 컴포넌트 신호용 디코더가 내장되어 있습니다.
직렬 디지털 입출력 신호 커넥터
BKM-250TG에는 직렬 디지털 신호의 각 입력 신호용으로 두 개의 입력 커넥터 및 모니터 출력 커넥터가 장착되어 있습니다.
시간 코드 디스플레이
BKM-250TG는 직렬 디지털 신호에 슈퍼임 포즈된 시간 코드를 디코드할 수 있으며 이러한 시간 코드를 비디오 신호 위에 표시할 수 있습니다.
오디오 레벨 미터 디스플레이
BKM-250TG는 비디오 신호 위에 내장 오디오의 오디오 레벨을 표시할 수 있습니다.
입출력 커넥터 사용
모니터의 입력 옵션 슬롯에 BKM-250TG 를 설치하는 것에 대한 정보는 메인 모니터의 취급 설명서를 참조하십시오.

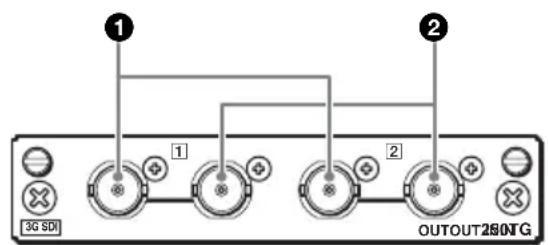

입/출력 커넥터의 구성 및 입력이 가능한 신호
입출력 커넥터의 구성 및 입력이 가능한 신호는 다음과 같습니다.
① 직렬 디지털 컴포넌트 신호를 입력합니다.
② 직렬 디지털 컴포넌트 모니터 신호를 출력합니다.
직렬 디지털 컴포넌트 신호 입력
직렬 디지털 신호는 커넥터 ①에 입력이 가능하고 메인 기기의 화면 또는 모니터에 나타난 신호는 커넥터 ②에서 출력이 가능합니다.
커넥터 ②에 75Ω 터미네이션을 부착할 필요는 없습니다.
참고
- OUT 커넥터(모니터 출력)는 메인 기기의 전원 상태가 ON인 경우에만 신호를 출력 합니다. 모니터 출력 신호는 모니터가 대기 모드인 경우 출력되지 않습니다.
- OUT 커넥터의 신호는 ON-LINE 출력 신호 사양을 만족시키지 못합니다.
사양
일반
전압 +3.3 V, +5 V (메인 기기에서 공급됨)
소비 전력 약 4 W
작동 환경
온도 0°C에서 35°C
최적 온도 20℃에서 30℃
습도 0%에서 90%(비응축)
압력 700 hPa에서 1060 hPa
보관 및 운반 환경
온도 -20°C에서 +60°C
습도 0%에서 90%
압력 700 hPa에서 1060 hPa
최대 외부 치수 (너비/높이/대각선)
100 × 20 × 162 ~mm
중량 약 270 g
입/출력 커넥터
디지털 입력
BNC (2), 모니터 출력 커넥터 포함
가능한 신호 포맷
모니터의 취급 설명서를 참조하십시오.
신호 특성
디지털 컴포넌트 신호
샘플링 주파수
3G-SDI: Y/Cb/Cr (4:2:2)
148.5 MHz/74.25 MHz/
74.25 MHz
Y/Cb/Cr (4:4:4)
148.5 MHz/148.5 MHz/
148.5 MHz
G/B/R 148.5 MHz/
148.5 MHz/148.5 MHz
HD-SDI: Y/Cb/Cr
양자화 3G-SDI:10 비트/샘풀, 12 비트/샘풀
HD-SDI: 10 비트/샘플
SD-SDI:10비트/샘플
OUT 커넥터 (모니터 출력)
출력 신호 진폭: 800 mVp-p ±10%
출력 임피던스:75Ω 언밸런스
전송 거리
3G-SDI: 70 m 최대 (5C-FB
동축 케이블(Fujikura, Inc.)
또는 그와 유사한 제품을
사용하는 경우)
HD-SDI:100m최대(5C-FB
동축 케이블(Fujikura. Inc.)
또는 그와 유사한 제품을
사용하는 경우)
-아날로그 신호의 경우 사용할 수 없습니다.
- 모니터의 SCAN 설정에 따라 시간 코드를 포함하여 표시된 이미지의 일부가 보이지 않을 수 있습니다.
오디오 레벨 미터 디스플레이
채널
CH1에서 CH8 또는 CH9에서 CH16
레벨
-60 dB에서 -0.01 dB
색상
-0.01 dB에서 0 dB: 적색
-1.25 dB에서 -0.01 dB:오렌지색
-20 dB에서 -1.25 dB: 노란색
-60 dB에서 -20 dB: 녹색
참고
모니터의 SCAN 설정에 따라 오디오 레벨 미터를 포함하여 표시된 이미지의 일부가 보이지 않을 수 있습니다.
기본 제공 액세서리
취급 설명서 (1)
디자인 및 사양은 예고 없이 변경될 수 있습니다.
주의
사용 전에는 항상 정상적으로 작동하는지 확인하십시오.SONY는 본체의 오류로 인한 현재 또는 장래 이익의 손실에 대한 손해에 대해서 보증기간 중이거나 보증기간 경과 후 또는 어떠한 이유에도 상관없이 배상이나 변상에 대한 일체의 책임을 지지 않습니다.
