お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示しています。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

BKM-250TG

CE

警告表示の意味

取扱説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

注意

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

行為を指示する記号

スラグをコン セントから抜く

安全のために

注意

下記の注意を守らないと、けがをしたり周辺の物品に損害を与えることがあります。

アダプター取り付けの際は電源プラグを抜く

プラグをコン セントから抜く

アダプターを本体のスロットに取り付ける際は、本体の電源プラグを抜いてください。通電状態での取り付けは感電の原因になることがあります。

概要

3G/HD/SD-SDI 入力アダプターBKM-250TGは、ソニーの業務用モニター用ビデオ信号入力アダプターです。

入力オプションスロットに装着すると、本体の入出力端子となり、3G/HD/SD シリアルデジタルコンポーネント信号のデコーダーとして働きます。

ご注意

本機に対応していないモニターもあります。

モニターが本機に対応しているかどうかは、モニターの取扱説明書をご覧ください。

機能

シリアルデジタルコンポーネント信号 用デコーダー

1080/50P、1080/60P を BNC ケーブル 1 で伝送する 3G-SDI にも対応し、内蔵のデコーダーにより、3G/HD/SD のシリアルデジタルコンポーネント信号をデコードできます。

シリアルデジタル信号用入出力端子

シリアルデジタル信号入力端子を 2 系統、および入力端子それぞれに対応するモニター出力端子 1 系統ずつを装備しています。

タイムコード表示

シリアルデジタル信号に重畳されたタイムコードをデコードし、映像信号上に表示することができます。

オーディオレベルメーター表示

エンベディッドオーディオのオーディオレベルを映像信号上に表示することができます。

入出力端子の使いか た

◆ BKM-250TG を、入力オプションスロットに装着する方法については、モニターの取扱説明書をご覧ください。

入出力端子の構成と入力可能な信号

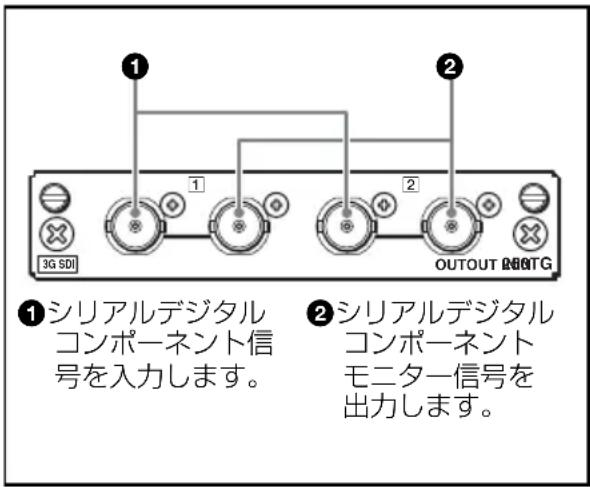

入力端子の構成と入力可能な信号を下図に示します。

①シリアルデジタル コンポーネント信 号を入力します。 ②シリアルデジタル コンポーネント モニター信号を 出力します。

本シリアルデジタルコンポーネント信号の入力

端子 ①に入力できます。モニター画面に表示されている入力信号を端子 ②から出力させることができます。

端子 ②には、75Ω 終端器を取り付ける必要はありません。

ご注意

• OUT 端子（モニター出力）は、装着した本体の電源が ON された状態で出力されます。スタンバイ状態では出力されません。
• OUT 端子は、本線系としての出力規格を満たしていません。

仕様

一般

電源 + 3.3 V、+ 5 V（本体より供給）

消費電力 約 4 W

動作条件

温度 0^ 35^

推奨使用温度

20^ 30^

湿度 0% \~ 90% (結露のないこと)

気圧 700 hPa \~ 1060 hPa

保存/輸送条件

温度 - 20 ℃～+ 60 ℃

湿度 0% \~ 90%

気圧 700 hPa \~ 1060 hPa

最大外形寸法

100 × 20 × 162 mm（幅 / 高さ / 奥行き）

質量 約 270 g

入出力端子

デジタル入力

BNC 型（2）、モニター出力 付き

対応信号フォーマット

本体の取扱説明書をご覧ください。

信号特性

デジタル信号

サンプリング周波数

3G-SDI : Y/Cb/Cr (4:2:2) 148.5 MHz/74.25 MHz/ 74.25 MHz Y/Cb/Cr (4:4:4) 148.5 MHz/148.5 MHz/ 148.5 MHz G/B/R 148.5 MHz/ 148.5 MHz/148.5 MHz

HD-SDI : Y/Cb/Cr 74.25 MHz/37.125 MHz/ 37.125 MHz SD-SDI : Y/Cb/Cr 13.5 MHz/6.75 MHz/ 6.75 MHz

量子化

3G-SDI: 10 ビット／サンプル、12 ビット／サンプル HD-SDI: 10 ビット／サンプル SD-SDI: 10 ビット／サンプル子（モニター出力） 出力信号振幅：800 mVp-p ± 10% 出力インピーダンス：75Ω 不平衡

伝送距離

3G-SDI：最大 70 m （（株）フジクラ製の同軸ケーブル 5C-FB または同等品使用時）

HD-SDI: 最大 100 m （（株） フジクラ製の同軸ケーブル 5C-FB または同等品使用時）

SD-SDI：最大 200 m （（株） フジクラ製の同軸ケーブル 5C-2V または同等品使用時）

タイムコード表示

対応規格

SMPTE-12M-2

タイムコードタイプ

VITC、LTC

ご注意

- アナログ方式には対応していません。

- モニター本体のスキャン設定によっては、タイムコードを含む画像が欠けて表示されることがあります。

オーディオレベルメーター表示

表示チャンネル

CH1～CH8またはCH9～CH16 表示レベル

- 60 dB \~ - 0.01 dB

表示色

モニター本体のスキャン設定によっては、オーディオレベルメーターを含む画像が欠けて表示されることがあります。

付属品 取扱説明書 (1)

本機の仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。

この装置は、クラス A 情報技術装置です。この装置を家庭環境で使用すると電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。

VCCI-A

お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。
