| 製品タイプ | DVI-Dビデオアダプター |
| ブランド | ソニー |
| モデル | BKM-256DD |
| 寸法（幅×高さ×奥行き） | 100×20×154 mm（4×13/16×6 1/8インチ） |
| 重量 | 約250 g（8.8 oz） |
| 電源 | 本体から+3.3Vおよび+5V供給 |
| 消費電力 | 約2W |
| 入出力コネクター | 24ピンDVI-Dコネクター×2（INおよびOUT） |
| 対応信号 | DVI-Dシングルリンク（TMDS）、DVI Revision 1.0準拠 |
| 非対応信号 | DVI-A、DVI-I、DVI-Dデュアルリンク |
| 主な機能 | DVI-Dデコーダー、電圧イコライザー、ピン14に5V出力 |
| 動作温度 | 0°C～35°C（32°F～95°F） |
| 保存温度 | -20°C～+60°C（-4°F～+140°F） |
| 動作湿度 | 0%～90%（結露なきこと） |
| 使用気圧 | 700 hPa～1060 hPa |
| 付属品 | 取扱説明書（1）、Information for Customers in Europe（1） |
| 安全上の注意 | MR（磁気共鳴）環境では使用しないでください |
| 保証 | ソニー限定保証（詳細は取扱説明書をご参照ください） |
よくある質問 - BKM-256DD SONY
ユーザーの質問 BKM-256DD SONY
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード ビデオアダプター 無料でPDF形式で！マニュアルを見つける BKM-256DD - SONY 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 BKM-256DD ブランド SONY.
使用説明書 BKM-256DD SONY
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、火災や人身事故につ
ながることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。
この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。
BKM-256DD
CE EAC
安全のために その他の安全上のご
注意
警告表示の意味
取扱説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。
注意
この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。
行為を指示する記号
スラグをコン セントから抜く
注意
下記の注意を守らないと、けがをしたり周辺の物品に損害を与えることがあります。
アダプター取り付けの際は電源プラグを抜く
フラグをコン セントから抜く
アダプターを本体のスロットに取り付ける際は、本体の電源プラグを抜いてください。通電状態での取り付けは感電の原因になることがあります。
グラフィカルシンボルの説明
このシンボルは製造業者を表し、隣接して製造業者名と住所が併記されます。
このシンボルは、欧州共同体における輸入者を表し、隣接して欧州共同体における輸入者の名称と住所が併記されます。
このシンボルは、欧州共同体における代表者を表し、隣接して欧州共同体における代表者の名称と住所が併記されます。
このシンボルは、欧州共同体における医療機器を表します。
このシンボルは製造日付を表します。
このシンボルはシリアルナンバーを表します。
このシンボルは附属文書の版を表します。
注意
本機を使用する場合の注意事項および詳細な情報については、モニターの取扱説明書をご覧ください。
注意
MR（Magnetic Resonance）環境では使用しないでください。
故障や火災、予測不能な移動を引き起こす可能性があります。
概要
本機は、ソニー製モニター用 DVI-D 信号入力アダプターです。
入力オプションスロットに装着すると本体の入出力端子になり、DVI-D 信号のデコーダーとして働きます。
ご注意
- 本機に対応していないモニターもあります。
モニターが本機に対応しているかどうかは、モニターの取扱説明書をご覧ください。
- DVI-A および DVI-I 信号には対応していません。
- DVI-Dデュアルリンク信号には対応していません。
機能
DVI-D 信号用デコーダー
DVI-Dシングルリンク信号に対応し、DVI-D
24 ピンケーブルを接続することで DVI 信号をデコードできます。
ケーブルイコライズ機能
受信信号を補正するイコライズ機能を、DVID 受信部に装備しています。
5V 出力機能
IN 端子または OUT 端子の 14 ピンを使い、
外部に 5V 電源を供給することができます。
入出力端子の使いか
た
◆本機を、入力オプションスロットに装着する方法については、モニターの取扱説明書をご覧ください。

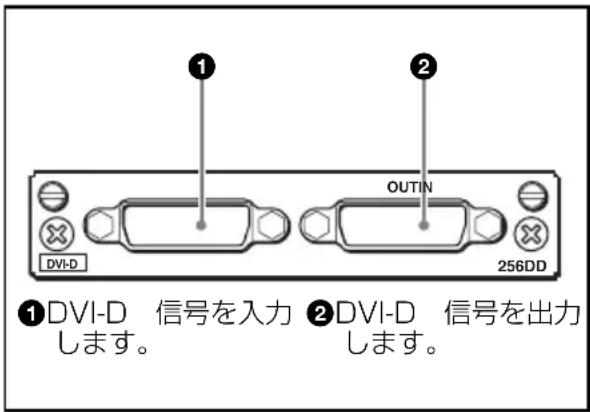

入出力端子の構成と入力可能な信号
入力端子の構成と入力可能な信号を下図に示します。
DVI-D 信号の入力
端子 ①に入力できます。端子 ①に入力した信号を端子 ②から出力させることができます。
ご注意
IN 端子の 5V 出力、OUT 端子の出力信号および 5V 出力は、装着した本体の電源が ON 時のみ出力されます。DC5V 出力については、モニターの取扱説明書をご覧ください。
仕様
一般
電源 + 3.3 V、+5 V （本体より供給）
消費電力 約 2 W
動作条件
温度 0^ 35^
推奨使用温度
$$ 2 0 ^ {\circ} \mathrm{C} \sim 3 0 ^ {\circ} \mathrm{C} $$
湿度 0% \~ 90% (結露のないこと)
気圧 700 hPa \~ 1060 hPa
保存/輸送条件
温度 - 20 ℃～+ 60 ℃
湿度 0% \~ 90%
気圧 700 hPa \~ 1060 hPa
最大外形寸法
$$ 1 0 0 \times 2 0 \times 1 5 4 \mathrm{mm} (\text {幅} / $$
高さ / 奥行き)
質量 約 250 g
入出力端子
DVI-D 入出力
$$ \mathrm{DVI-D} 2 4 \quad \text {ピンコネクター} (2) $$
対応信号フォーマット
本体の取扱説明書をご覧ください。
信号特性
DVI-D 信号
TMDS シングルリンク対応
DVI Rev.1.0 準拠
ご注意
モニター本体のスキャン設定によっては、画像が欠けて表示されることがあります。
付属品 取扱説明書 (1)
本機の仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。
この装置は、クラスA情報技術装置です。この装置を家庭環境で使用すると電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。
VCCI-A
- お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。
- 本製品を使用したことによるお客様、または第三者からのいかなる請求についても、当社は一切の責任を負いかねます。
- 諸事情による本製品に関連するサービスの停止、中断について、一切の責任を負いかねます。
ご注意
- DVI-A および DVI-I 信号には対応していません。
- DVI-Dデュアルリンク信号には対応していません。
English
ソニー株式会社 〒108-0075 東京都港区港南1-7-1
Sony Corporation 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan
Printed in China
ブランド : SONY
モデル : BKM-256DD
カテゴリ : ビデオアダプター
