Tipo de producto	Adaptador de video DVI-D
Marca	Sony
Modelo	BKM-256DD
Dimensiones (L x A x P)	100 x 20 x 154 mm (4 x 13/16 x 6 1/8 pulgadas)
Peso	Aproximadamente 250 g (8,8 oz)
Alimentación	+3,3 V y +5 V suministrados por la unidad central
Consumo eléctrico	Aproximadamente 2 W
Conectores de entrada/salida	2 conectores DVI-D de 24 pines (IN y OUT)
Señal compatible	DVI-D enlace simple (TMDS), conforme a la revisión DVI 1.0
Señales no compatibles	DVI-A, DVI-I, enlace doble DVI-D
Funciones principales	Decodificador DVI-D, ecualizador de voltaje, salida de 5 V en el pin 14
Temperatura de funcionamiento	0 °C a 35 °C (32 °F a 95 °F)
Temperatura de almacenamiento	-20 °C a +60 °C (-4 °F a +140 °F)
Humedad de funcionamiento	0 % a 90 % (sin condensación)
Presión de uso	700 hPa a 1060 hPa
Accesorios incluidos	Instrucciones de uso (1), Información para clientes en Europa (1)
Precauciones de seguridad	No utilizar en entorno RM (resonancia magnética)
Garantía	Garantía limitada de Sony (consulte el manual para obtener detalles)

Preguntas frecuentes - BKM-256DD SONY

¿Qué tipo de señal admite el adaptador BKM-256DD?

El BKM-256DD admite la señal DVI-D de enlace simple (TMDS), conforme a la norma DVI Revisión 1.0. No es compatible con DVI-A, DVI-I ni con el enlace doble DVI-D.

¿Cuáles son los conectores disponibles en el BKM-256DD?

El adaptador dispone de dos conectores DVI-D de 24 pines: uno para la entrada (IN) y uno para la salida (OUT).

¿Cómo instalar el BKM-256DD en un monitor Sony?

Instale el adaptador en una ranura de entrada opcional de la unidad central del monitor. Consulte las instrucciones de uso del monitor para obtener detalles de instalación.

¿El BKM-256DD proporciona alimentación de 5 V?

Sí, proporciona un voltaje de 5 V CC en el pin 14 de los conectores IN y OUT, siempre que la alimentación de la unidad central esté activada.

¿Cuál es el consumo eléctrico del adaptador?

El consumo eléctrico es de aproximadamente 2 W. La alimentación es suministrada por la unidad central en +3,3 V y +5 V.

¿Cuáles son las dimensiones y el peso del BKM-256DD?

Las dimensiones son de 100 x 20 x 154 mm (4 x 13/16 x 6 1/8 pulgadas) y el peso es de aproximadamente 250 g (8,8 oz).

¿En qué condiciones de temperatura y humedad se puede usar el adaptador?

Temperatura de funcionamiento: 0 °C a 35 °C, humedad: 0 % a 90 % (sin condensación). Almacenamiento: -20 °C a +60 °C, humedad 0 % a 90 %.

¿El BKM-256DD es compatible con todos los monitores Sony?

No, algunos monitores no son compatibles. Verifique en las instrucciones de uso del monitor la compatibilidad con esta unidad.

¿Puedo usar el adaptador en un entorno de IRM?

No, está estrictamente prohibido usar el dispositivo en un entorno de resonancia magnética (RM) ya que puede provocar fallos, incendios o movimientos no deseados.

¿Dónde puedo encontrar la garantía del BKM-256DD?

Para los clientes en Canadá, la garantía limitada de Sony está disponible en la dirección http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty. Para otras regiones, consulte la documentación proporcionada.

MANUAL DE USUARIO BKM-256DD SONY

Antes de poner en funcionamiento la unidad, lea detenidamente este manual y consérvelo para referencias futuras.

Símbolos de los productos

Este símbolo indica el fabricante y aparece junto a su nombre y dirección.

Este símbolo indica el importador de la UE y aparece junto al nombre y la dirección del importador de la UE.

Este símbolo indica el representante de la Comunidad Europea y aparece junto al nombre y la dirección del representante de la Comunidad Europea.

Este símbolo indica el dispositivo médico en la Comunidad Europea.

Este símbolo indica la fecha de fabricación.

Este símbolo indica el número de serie.

Este símbolo indica la versión del documento de acompañamiento.

Precaución

Para obtener información acerca de las precauciones y otros datos relacionados con la utilización de este producto, consulte el manual de instrucciones del monitor.

Precaución

No use el dispositivo en un entorno de RM (resonancia magnética).

Es posible que se produzca una avería, un incendio o un movimiento no deseado.

Descripción general

Esta unidad es un adaptador de entrada de señales DVI-D para monitores de Sony. Cuando se instala en una ranura para entradas opcionales en la unidad principal, proporciona conectores de entrada y salida de DVI-D para la unidad principal y un descodificador para señales de DVI-D.

Notas

• Algunos monitores no son compatibles con esta unidad.
  Remítase al manual de instrucciones del monitor para comprobar si el monitor es compatible con esta unidad.
• Las señales de DVI-A y DVI-I no son compatibles con esta unidad.
• Las señales de enlace doble de DVI-D no son compatibles con esta unidad.

Función

Descodificador para señales de DVI-D

El BKM-256DD es compatible con las señales de enlace único de DVI-D, que se pueden descodificar mediante la conexión de un cable de 24 pines para DVI-D.

Ecualizador de cables

El BKM-256DD está equipado con un ecualizador para las señales recibidas en la sección receptora de señales del DVI-D.

Función de salida de 5 V

El BKM-256DD suministra 5 V de energía a un dispositivo externo desde el pin 14 que se encuentra en un conector de entrada (IN) o de salida (OUT).

Uso de los conectores de entrada y salida

Para obtener información acerca de la instalación de esta unidad en una ranura de opción de entrada, consulte el manual de instrucciones del monitor.

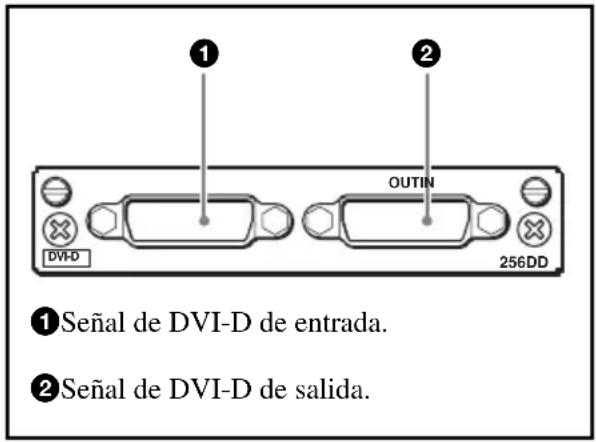

Configuración de los conectores de entrada/salida y de las señales que se pueden recibir

La configuración de los conectores de entrada y salida y las señales que se pueden recibir se muestran a continuación.

Entrada de señales de DVI-D

Puede ejecutar la entrada de señales de DVI-D al conector ①. Asimismo, puede ejecutar la salida de señales, es decir, la entrada al conector ① desde el conector ②.

Nota

El suministro de CC de 5 V del conector de entrada (IN), junto con el de CC de 5 V y la señal de salida del conector de salida (OUT), solamente se proporcionan cuando la alimentación de la unidad principal está ajustada en SÍ. Para obtener información relativa a la salida de CC de 5 V, consulte el manual de instrucciones de uso del monitor.

Especificaciones

Información general

Tensión +3,3 V, +5 V (suministrada desde la unidad principal)

Consumo de energía Aprox. 2 W

Condiciones de funcionamiento

Temperatura 0 °C a 35 °C

Temperatura óptima 20 °C a 30 °C

Humedad 0% a 90% (sin condensación)

Presión 700 hPa a 1060 hPa

Condiciones de almacenamiento y transporte

Temperatura -20^ a +60 ^

Humedad 0% a 90%

Presión 700 hPa a 1060 hPa

Dimensiones exteriores máximas (an/al/prf) 100 × 20 × 154 mm

Peso Aprox. 250 g

Conectores de entrada/salida

Entrada/salida de DVI-D

Conector de DVI-D de 24 pines (2)

Formato de señal disponible

Remítase al manual de instrucciones del monitor.

Características de señal

Señal de DVI-D

Compatible con el cable TMDS de enlace único

Cumple con DVI Revision 1.0

Notas

• Las señales de DVI-A y DVI-I no son compatibles con esta unidad.
• Las señales de enlace doble de DVI-D no son compatibles con esta unidad.

Nota

En función de los ajustes de BARRIDO del monitor, es posible que no se pueda mostrar parte de la imagen visualizada.

Accesorios suministrados

Manual de instrucciones (1)

Europe (Información para los

clientes de Europa) (1)

El diseño y las especificaciones están sujetos a modificaciones sin previo aviso.

Notas

• Verifique siempre que esta unidad funciona
  correctamente antes de utilizarlo. SON
  NO SE HACE RESPONSABLE POR
  DAÑOS DE NINGÚN TIPO,
  INCLUYENDO PERO NO LIMITADO A
  LA COMPENSACIÓN O PAGO POR LA
  PÉRDIDA DE GANANCIAS
  PRESENTES O FUTURAS DEBIDO AL
  FALLO DE ESTA UNIDAD, YA SEA
  DURANTE LA VIGENCIA DE LA
  GARANTÍA O DESPUÉS DEL
  VENCIMIENTO DE LA GARANTÍA NI
  POR CUALQUIER OTRA RAZÓN.
  • SONY NO SE HACE RESPONSABLE
  POR RECLAMACIONES DE NINGÚN
  TIPO REALIZADAS POR USUARIOS
  DE ESTA UNIDAD O POR TERCEROS.
  • SONY NO SE HACE RESPONSABLE DE
  LA FINALIZACIÓN NI DE LA
  INTERRUPCIÓN, POR LA
  CIRCUNSTANCIA QUE FUERA, DE
  CUALQUIER SERVICIO
  RELACIONADO CON ESTA UNIDAD.
