BKM-256DD - Видео адаптер SONY - Безплатно ръководство за потребителя

Тип продукт	Видео адаптер DVI-D
Марка	Sony
Модел	BKM-256DD
Размери (Ш x В x Д)	100 x 20 x 154 мм (4 x 13/16 x 6 1/8 инча)
Тегло	Около 250 g (8,8 oz)
Захранване	+3,3 V и +5 V се доставят от централния блок
Консумация на електроенергия	Около 2 W
Входни/изходни конектори	2 конектора DVI-D с 24 пина (IN и OUT)
Поддържан сигнал	DVI-D единична връзка (TMDS), съгласно DVI Revision 1.0
Несъвместими сигнали	DVI-A, DVI-I, двойна връзка DVI-D
Основни функции	DVI-D декодер, изравнител на напрежение, изход 5 V на пин 14
Работна температура	0 °C до 35 °C (32 °F до 95 °F)
Температура на съхранение	-20 °C до +60 °C (-4 °F до +140 °F)
Работна влажност	0 % до 90 % (без конденз)
Работно налягане	700 hPa до 1060 hPa
Включени аксесоари	Инструкции за употреба (1), Информация за клиенти в Европа (1)
Предпазни мерки	Да не се използва в среда с ЯМР (ядрено-магнитен резонанс)
Гаранция	Ограничена гаранция на Sony (вижте инструкциите за подробности)

Често задавани въпроси - BKM-256DD SONY

Какъв тип сигнал поддържа адаптерът BKM-256DD?

BKM-256DD поддържа сигнал DVI-D единична връзка (TMDS), съобразен със стандарта DVI Revision 1.0. Не е съвместим с DVI-A, DVI-I или двойна връзка DVI-D.

Какви конектори са налични на BKM-256DD?

Адаптерът разполага с два конектора DVI-D с 24 пина: един за вход (IN) и един за изход (OUT).

Как да инсталирам BKM-256DD в монитор Sony?

Инсталирайте адаптера в опционален входен слот на централния блок на монитора. За подробности относно инсталирането вижте инструкциите за употреба на монитора.

Осигурява ли BKM-256DD захранване от 5 V?

Да, той осигурява напрежение от 5 V DC на пин 14 на конекторите IN и OUT, при условие че захранването на централния блок е включено.

Каква е консумацията на електроенергия на адаптера?

Консумацията на електроенергия е около 2 W. Захранването се доставя от централния блок при +3,3 V и +5 V.

Какви са размерите и теглото на BKM-256DD?

Размерите са 100 x 20 x 154 mm (4 x 13/16 x 6 1/8 инча) и теглото е около 250 g (8,8 oz).

При какви условия на температура и влажност може да се използва адаптерът?

Работна температура: 0 °C до 35 °C, влажност: 0 % до 90 % (без конденз). Съхранение: -20 °C до +60 °C, влажност 0 % до 90 %.

Съвместим ли е BKM-256DD с всички монитори Sony?

Не, някои монитори не са съвместими. Проверете в инструкциите за употреба на монитора съвместимостта с това устройство.

Мога ли да използвам адаптера в среда с ЯМР?

Не, строго е забранено да се използва устройството в среда на ядрено-магнитен резонанс (ЯМР), тъй като това може да причини неизправности, пожари или нежелани движения.

Къде мога да намеря гаранцията за BKM-256DD?

За клиенти в Канада, ограничената гаранция на Sony е достъпна на адрес http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty. За други региони, вижте предоставената документация.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BKM-256DD SONY

Преди да започнете да използвате уреда, прочетете внимателно това ръководство и го запазете за бъдещи справки.

Символи на продуктите

Този символ обозначава вносителя на Европейската Общност и се появява до името и адреса на вносителя на Европейската Общност.

Този символ обозначава представителя на Европейската Общност и се появява до името и адреса на представителя на Европейската Общност.

Този символ обозначава медицинското изделие в Европейската Общност.

Този символ обозначава датата на производство.

Този символ указва серийния номер.

Този символ указва версията на придружаващия документ.

Внимание

Относно предупрежденията и за допълнителна информация във връзка с използването на този продукт, обръщайте се към инструкциите за употреба с монитора.

Внимание

Устройството да не се използва в среда с МР (магнитен резонанс).

Това може да причини повреда, пожар и нежелано движение.

Общ преглед

Този уред представлява адаптер за входни DVI-D сигнали за монитори от Sony. Когато е включен във входен опционален слот на главното устройство, той осигурява съединители за DVI-D входа и изхода за главното устройство и декодер за DVI-D сигнали.

Забележки

• Има някои монитори, които не са съвместими с този уред.
  За да проверите дали мониторът е съвместим с този уред, вижте инструкциите за употреба за монитора.
• DVI-A и DVI-I сигналите не са съвместими с този уред.
• DVI-D сигналът от двойно свързване не е съвместим с този уред.

Функция

BKM-256DD поддържа DVI-D сигнал от единично свързване, който може да бъде декодиран чрез свързване на DVI-D 24-изводен кабел.

Кабелен еквалайзер

ВКМ-256DD е оборудван с евкалайзер за приетите сигнали в секцията на приемника на DVI-D сигнал.

Функция за извеждане на 5 V

BKM-256DD подава 5 V захранване от извод 14 на съединител IN или OUT към външно устройство.

Използване на входните и изходните съединители

За информация относно включенето на този уред във входен опционален слот, вижте инструкциите за употреба на монитора.

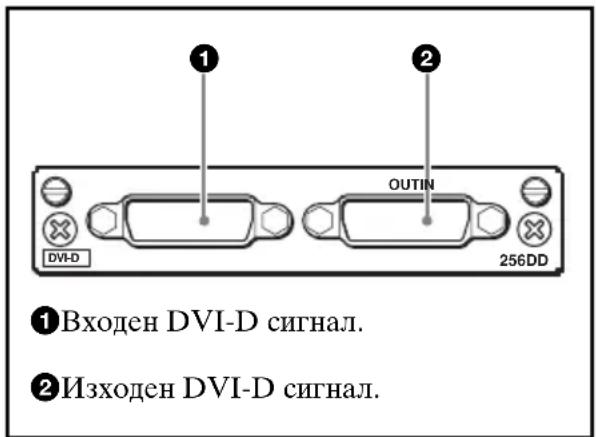

Конфигурация на входно/изходните съединители и сигнали,които могат да бъдат въвеждани

Конфигурацията на входните и изходните съединители и сигналите, които могат да бъдат въвеждани, са показани по-долу.

Подаване на DVI-D сигнал

DVI-D сигнал може да се подава към съединител ①. Сигналът може също така да бъде извеждан към съединител ① от съединител ②.

Забележка

Постояннотоковото захранване 5 V от съединителя IN, постояннотоковото захранване 5 V и изходният сигнал от съединителя OUT се осигуряват само когато захранването на главния уред е ON (ВКЛ.). За информация относно изхода за 5 V постояннотоково напрежение вижте за справка инструкциите за употреба на монитора.

Спецификации

Общи сведения

Напрежение +3,3 V, +5 V (предоставяно от главното устройство)

Консумирана мощност Приблиз. 2 W

Работни условия

Температура 0 °C до 35 °C

Оптимална температура 20 °C до 30 °C

Условия за съхранение и транспортиране

Температура -20^ до +60^

Влажност 0% до 90%

Налягане 700 hPa до 1060 hPa

Максимални външни размери (ш/в/д) 100 × 20 × 154 mm

Тегло Приблиз. 250 g

Входно/изходни съединители

DVI-D вход/изход DVI-D 24-изводен съединител (2)

Наличен формат на сигнала

Вижте инструкциите за употреба на монитора.

DVI-D сигнал Съвместим с TMDS от единично свързване Съответствие с DVI, преработено издание 1.0

Забележки

• DVI-A и DVI-I сигналите не са съвместими с този уред.
• DVI-D сигналът от двойно свързване не е съвместим с този уред.

Забележка

В зависимост от настройката SCAN на монитора може да не се появява част от показваната картина.

Предоставяни аксесоари

Инструкции за употреба (1) Information for Customers in Europe (Информация за клиенти в Европа) (1)

Конструкцията и спецификациите могат да бъдат обект на промяна без предизвестие.

Забележки

- Винаги проверявайте дали уредът работи правилно, преди да го използвате. SONY НЕ НОСИ ОТГОВОРНОСТ ЗА ЩЕТИ ОТ КАКЪВТО И ДА БИЛО ВИД, ВКЛЮЧИТЕЛНО, НО НЕ САМО, КОМПЕНСАЦИЯ ИЛИ ОБЕЗЩЕТЕНИЕ ЗА ЗАГУБА НА НАСТОЯЩИ ИЛИ ПЕРСПЕКТИВНИ ПЕЧАЛБИ ПОРАДИ НЕИЗПРАВНОСТ НА ТОЗИ УРЕД ИЛИ ПО ВРЕМЕ НА ГАРАНЦИОННИЯ ПЕРИОД, ИЛИ СЛЕД ИЗТИЧАНЕ НА ГАРАНЦИЯТА, ИЛИ ПО КАКВАТО И ДА БИЛО ДРУГА ПРИЧИНА.
