MANUAL DE UTILIZADOR BKM-256DD SONY

Antes de utilizar a unidade, leia atentamente este manual e mantenha-o para referência futura.

Símbolo nos produtos

Este símbolo indica o fabricante e está colocado ao lado do nome e endereço do fabricante.

Este símbolo indica o Importador da UE e aparece junto ao nome e endereço do representante da Importador da UE.

Este símbolo indica o representante da Comunidade Europeia e aparece junto ao nome e endereço do representante da Comunidade Europeia.

Este símbolo indica o dispositivo médico na Comunidade Europeia.

Este símbolo indica a versão do documento anexo.

Atenção

Para conhecer avisos e outras informações relativas à utilização deste produto, consulte o manual de instruções do monitor.

Atenção

Não utilize o dispositivo num ambiente de RM (Ressonância Magnética).

Pode causar uma avaria, incêndio e movimento indesejado.

Visão geral

Esta unidade é um adaptador de entrada de sinal DVI-D para monitores Sony. Quando instalado numa ranhura de entrada opcional na unidade principal, proporciona conectores de entrada e saída DVI-D para a unidade principal e um descodificador de sinal DVI-D.

Notas

• Existem alguns monitores que não não compatíveis com esta unidade.
  Para verificar se o monitor é compatível com esta unidade, consulte o Manual de instruções do monitor.
• Os sinais DVI-A e DVI-I não são compatíveis com esta unidade.
• O sinal DVI-D de ligação dupla não é compatível com esta unidade.

Função

Descodificador de sinal DVI-D

O BKM-256DD é compatível com o sinal DVI-D de ligação simples, que pode ser descodificado ligando um cabo DVI-D de 24 pinos.

Equalizador de cabo

O BKM-256DD está equipado com um equalizador para os sinais recebidos na secção do recetor de sinal DVI-D.

Função de saída de 5 V

O BKM-256DD fornece alimentação de 5 V do pino 14 no conector IN ou OUT para um dispositivo externo.

Utilizar os conectores de entrada e saída

Para mais informações sobre instalar esta unidade numa ranhura opcional de entrada, consulte o Manual de instruções do monitor.

Configuração dos conectores de entrada/saída e sinais que podem ser introduzidos

A configuração dos conectores de entrada e saída e o sinais que podem ser introduzidos, conforme mostrado abaixo.

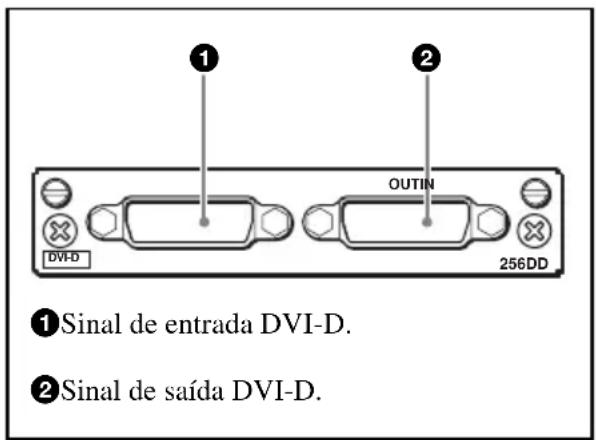

① Sinal de entrada DVI-D. ② Sinal de saída DVI-D. DVI-D OUTIN 256DD

Entrada do sinal DVI-D

Pode proceder à entrada do sinal DVI-D no conector ①. Também pode proceder à saída do sinal, de entrada do conector ①, a partir do conector ②.

Nota

A alimentação CC de 5 V do conector IN e a alimentação CC de 5 V e o sinal de saída do conector OUT apenas são fornecidas quando a alimentação da unidade principal está ON (ligada). Para obter informações sobre a saída CC de 5 V, consulte o Manual de instruções do monitor.

Especificações

Geral

Tensão +3,3 V, +5 V (fornecida pela unidade principal)

Consumo de energia

Aprox. 2 W

Condições de funcionamento

Temperatura 0 °C a 35 °C

Temperatura ideal

20^ a 30^

Humidade 0% a 90% (sem condensação)

Pressão 700 hPa a 1060 hPa

Condições de armazenamento e transporte

Temperatura -20^ a +60^

Humidade 0% a 90%

Pressão 700 hPa a 1060 hPa

Dimensões máximas externas (l/a/p)

100 × 20 × 154 ~mm

Peso Aprox. 250 g

Conectores de entrada/saída

Entrada/saída DVI-D

Conector DVI-D de 24 pinos (2)

Formato do sinal disponível

Consulte o Manual de instruções do monitor.

Características do sinal

Sinal DVI-D

Compatível com TMDS de ligação simples Em conformidade com DVI Revisão 1.0

Notas

• Os sinais DVI-A e DVI-I não são compatíveis com esta unidade.
• O sinal DVI-D de ligação dupla não é compatível com esta unidade.

Nota

Consoante a definição SCAN do monitor, parte da imagem apresentada pode não aparecer.

Acessórios fornecidos

Manual de instruções (1)
