INSTRUKCJA OBSŁUGI BKM-256DD SONY

Przed rozpoczęciem eksploatacji tego urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją. Prosimy ponadto o zachowanie instrukcji do wykorzystania w przyszłości.

Symbole na produkcie

Ten symbol wskazuje producenta i jest umieszczony obok nazwy i adresu producenta.

Ten symbol wskazuje importera w Unii Europejskiej i pojawia się obok nazwy i adresu importera w Unii Europejskiej.

Symbol ten wskazuje przedstawiciela na terenie Wspólnoty Europejskiej i pojawia się obok imienia, nazwiska i adresu przedstawiciela.

Ten symbol wskazuje urządzenie medyczne we Wspólnocie Europejskiej.

Ten symbol wskazuje datę produkcji.

Ten symbol wskazuje numer seryjny.

Ten symbol wskazuje wersję dokumentu towarzyszącego.

Uwaga

Uwagi i szczegółowe informacje na temat używania produktu znajdują się w instrukcji obsługi monitora.

Uwaga

Nie używać urządzenia w środowisku rezonansu magnetycznego. Może to spowodować wadliwe działanie, pożar i niepożądane przemieszczanie.

Informacje ogólne

Urządzenie to jest adapterem wejściowym sygnału DVI-D przeznaczonym do monitorów Sony. W przypadku zainstalowania w gnieździe rozszerzeń głównego urządzenia zapewnia on wejściowe i wyjściowe złącza DVI-D dla głównego urządzenia oraz dekodera, które umożliwiają przesyłanie sygnału DVI-D.

Uwagi

• Niektóre modele monitorów nie są zgodne z tym urządzeniem.
  Aby sprawdzić, czy dany monitor jest zgodny z tym urządzeniem, należy zapoznać się z instrukcją obsługi monitora.
• Urządzenie to nie obsługuje sygnałów DVI-A i DVI-I.
• Urządzenie to nie obsługuje sygnału DVI-D Dual-Link.

Funkcje

Dekoder sygnału DVI-D

Model BKM-256DD obsługuje sygnał DVI-D Single-Link, który może być dekodowany poprzez podłączenie 24-stykowego kabla DVI-D.

Korektor kabla

Adapter BKM-256DD jest wyposażony w korektor wprowadzanych sygnałów w sekcji odbiornika sygnału DVI-D.

Funkcja wyjścia 5 V

Model BKM-256DD dostarcza zasilanie 5 V do urządzenia zewnętrznego poprzez styk 14 w złączu IN lub OUT.

Korzystanie ze złącz wejściowych i wyjściowych

Informacje dotyczące instalowania tego urządzenia w gnieździe rozszerzeń można znaleźć w instrukcji obsługi monitora.

Konfigurowanie złącz wejściowych/wyjściowych oraz sygnałów możliwych do wprowadzania

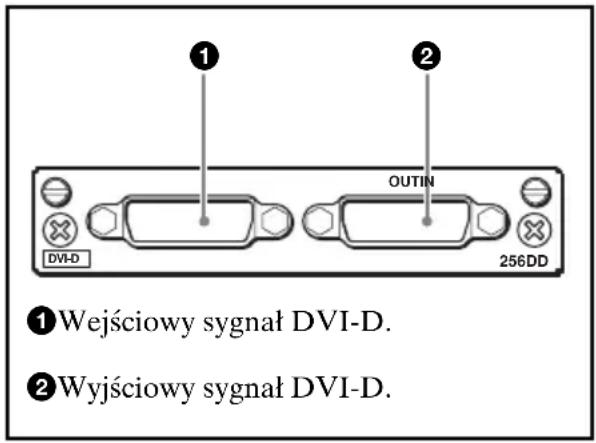

Poniżej przedstawiono sposób konfigurowania złącz wejściowych/ wyjściowych oraz sygnałów możliwych do wprowadzania

① Wejściowy sygnał DVI-D. ② Wyjściowy sygnał DVI-D. DVI-D OUTIN 256DD

Wejście sygnału DVI-D

Sygnał DVI-D można wprowadzać do złącza ①. Ponadto sygnał wprowadzany do złącza ① można wyprowadzać ze złącza ②.

Uwaga

Zasilanie prądem stałym 5 V ze złącza IN oraz zasilanie prądem stałym 5 V i sygnał wyjściowy ze złącza OUT są dostępne tylko wtedy, gdy zasilanie głównego urządzenia jest włączone. Informacje dotyczące wyjścia prądu stałego 5 V można znaleźć w instrukcji obsługi monitora.

Dane techniczne

Ogólne

Napięcie +3,3 V, +5 V (dostarczane z głównego urządzenia)

Pobór mocy Ok. 2 W

Warunki eksploatacji

Temperatura od 0 °C do 35 °C

Temperatura optymalna od 20 °C do 30 °C

Wilgotność od 0% do 90% (bez kondensacji)

Ciśnienie od 700 hPa do 1060 hPa

Warunki otoczenia podczas przechowywania i transportu

Temperatura od -20 ^ do +60 ^

Wilgotność od 0% do 90%

Ciśnienie od 700 hPa do 1060 hPa

Maksymalne wymiary zewnętrzne (szer./wys./gł.) 100 × 20 × 154 mm

Masa Ok. 250 g

Złącza wejściowe/wyjściowe

Wejście/wyjście DVI-D 24-stykowe złącze DVI-D (2)

Dostępny format sygnału

Należy zapoznać się z instrukcją obsługi monitora.

Parametry sygnału

Sygnał DVI-D Zgodność z formatem TMDS Single- Link Zgodność ze standardem DVI 1.0

Uwagi

- Urządzenie to nie obsługuje sygnałów DVI-A i DVI-I.

- Urządzenie to nie obsługuje sygnału DVI-D Dual-Link

Uwaga

W zależności od ustawienia SCAN monitora część obrazu może nie być wyświetlana na ekranie.

Dołączone akcesoria

Instrukcja obsługi (1)

Europe (Informacje dla

klientów w Europie) (1)

Konstrukcja i dane techniczne mogą ulec zmianie bez powiadomienia.

Uwagi

- Przed użyciem należy zawsze sprawdzić, czy urządzenie działa prawidłowo. FIRMA SONY NIE PONOSI ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK SZKODY, W TYM MIĘDZY INNYMI ODŚZKÓDOWANIA LUB ZWROT KOSZTÓW Z TYTUŁU UTRATY OBECNYCH LUB PRZYSZŁYCH ZYSKÓW Z POWODU AWARII TEGO URZĄDZENIA W OKRESIE OBJĘTYM GWARANCJĄ LUB PO NIM, LUB Z JAKIEGOKOLWIEK INNEGO POWODU.

- FIRMA SONY NIE PONOSI ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK ROSZCZENIA PRZEDSTAWIONE PRZEZ UŻYTKOWNIKÓW TEGO URZĄDZENIA LUB PRZEZ OSOBY TRZECIE.

- FIRMA SONY NIE PONOSI ODPOWIEDZIALNOŚCI ZA ZAKOŃCZENIE LUB PRZERWANIE JAKICHKOLWIEK USŁUG ZWIĄZANYCH Z TYM URZĄDZENIEM, KTÓRE MOGA WYNIKNĄĆ W ZWIĄZKU Z OKOLICZNOŚCIAMI DOWOLNEGO RODZAJU.
