| Tip produs | Adaptor video DVI-D |
| Marcă | Sony |
| Model | BKM-256DD |
| Dimensiuni (L x H x P) | 100 x 20 x 154 mm (4 x 13/16 x 6 1/8 inci) |
| Greutate | Aproximativ 250 g (8,8 oz) |
| Alimentare | +3,3 V și +5 V furnizate de unitatea centrală |
| Consum electric | Aproximativ 2 W |
| Conectori intrare/ieșire | 2 conectori DVI-D cu 24 de pini (IN și OUT) |
| Semnal acceptat | DVI-D legătură simplă (TMDS), conform DVI Revision 1.0 |
| Semne necompatibile | DVI-A, DVI-I, legătură dublă DVI-D |
| Funcții principale | Decodor DVI-D, egalizator de tensiune, ieșire 5 V pe pinul 14 |
| Temperatură de funcționare | 0 °C până la 35 °C (32 °F până la 95 °F) |
| Temperatură de depozitare | -20 °C până la +60 °C (-4 °F până la +140 °F) |
| Umiditate de funcționare | 0 % până la 90 % (fără condensare) |
| Presiune de utilizare | 700 hPa până la 1060 hPa |
| Accesorii incluse | Instrucțiuni de utilizare (1), Informații pentru clienți din Europa (1) |
| Măsuri de siguranță | Nu utilizați în mediu RM (rezonanță magnetică) |
| Garanție | Garanție limitată Sony (consultați instrucțiunile pentru detalii) |
Întrebări frecvente - BKM-256DD SONY
Întrebările utilizatorilor despre BKM-256DD SONY
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Adaptor video în format PDF gratuit! Găsiți manualul dvs. BKM-256DD - SONY și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. BKM-256DD mărcii SONY.
MANUAL DE UTILIZARE BKM-256DD SONY
Înainte de punerea în funcțiune a unității, vă rugăm să citiți cu atenție acest manual și să-l păstrați pentru consultare ulterioară.
Simboluri pe produse
Acest simbol indică producătorul și apare lângă numele și adresa producătorului.
Acest simbol indică importatorul pentru UE și apare lângă numele și adresa importatorului pentru UE.
Acest simbol indică reprezentantul Comunității Europene și se găsește lângă numele și adresa reprezentantului Comunității Europene.
Acest simbol indică dispozitivul medical în Comunitatea Europeană.
Acest simbol indică data de fabricație.
Acest simbol indică numărul de serie.
Acest simbol indică versiunea documentului însoțitor.
Atentive
Pentru precauțiile și celelalte informații privind utilizarea acestui produs, consultați instrucțiunile de utilizare ale monitorului.
Atentie
Nu utilizați dispozitivul într-un mediu cu rezonanță magnetică (RM).
Se pot produce defectiuni, incendii și mișcări nedorite.
Prezentare generală
Această unitate este un adaptor de intrare de semnal DVI-D pentru monitoarele Sony. Când este instalat într-un slot de intrare opțională de pe unitatea principală, acesta furnizează conectori de intrare și de ieșire DVI-D pentru unitatea principală și un decodor pentru semnalul DVI-D.
Note
- Unele monitoare nu sunt compatibile cu această unitate.
Pentru a verifica dacă monitorul este compatibil cu această unitate, consultați instrucțiunile de utilizare a monitorului. - Semnalele DVI-A și DVI-I nu sunt compatibile cu această unitate.
- Semnalul DVI-I de legătură dublă nu este compatibil cu această unitate.
Functionare
Decodor pentru semnalul DVI-D
BKM-256DD acceptă semnalul DVI-D cu o singură legătură, care poate fi decodat prin conectarea unui cablu DVI-D cu 24 de pini.
Egalizator de cablu
BKM-256DD este prevăzut cu un egalizator pentru semnalele recepționate în secțiunea receptorului de semnal DVI-D.
BKM-256DD furnizează o tensiune de 5 V de la cablul cu 14 pini al conectorului IN sau OUT la un dispozitiv extern.
Utilizarea conectorilor de intrare și de ieşire
Pentru informații privind instalarea aceste unități într-un slot de intrare optională, consultați instrucțiunile de utilizare ale monitorului.

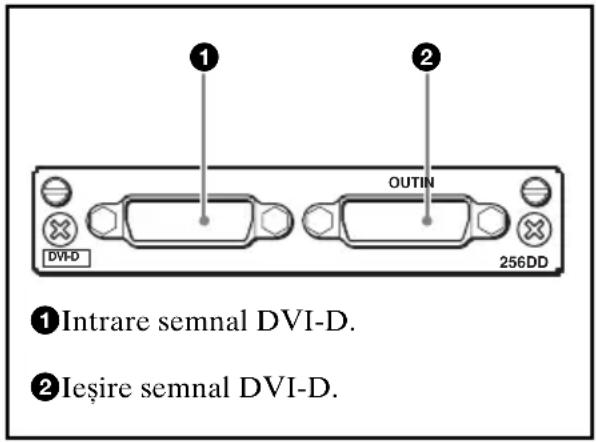

Configurația conectorilor de intrare/ ieșire și a semnalelor care pot fi aplicate la intrare
Configurația conectorilor de intrare și de ieșire și semnalele care pot fi aplicate la intrare sunt prezentate mai jos.
Intrarea semnalului DVI-D
Puteți aplica semnal DVI-D de intrare la conectorul ①. De asemenea, puteți reda la ieșire semnalul care intră în conectorul ① de la conectorul ②.
Notă
Alimentarea cu 5 V c.c. din conectorul IN și alimentarea cu 5 V c.c. și semnalul de ieșire de la conectorul OUT sunt furnizate numai atunci când alimentarea unității principale este ON (PORNITĂ). Pentru informații despre ieșirea de 5 V c.c., consultați instrucțiunile de utilizare a monitorului.
Specificații
General
Tensiune +3,3 V, +5 V (furnizată de la unitatea principală)
Consum energetic
Aprox. 2 W
Conditii de functionare
Temperatură
$$ 0 ^ {\circ} \mathrm{C} 1 \mathrm{a} 3 5 ^ {\circ} \mathrm{C} $$
Temperatură optimă
$$ 2 0 ^ {\circ} \mathrm{C} \text { la } 3 0 ^ {\circ} \mathrm{C} $$
Umiditate 0% la 90% (nu este permis condensul)
Presiune 700 hPa la 1060 hPa
Condiții de depozitare și transport
Temperatură
$$ - 2 0 ^ {\circ} \mathrm{C} 1 \mathrm{a} + 6 0 ^ {\circ} \mathrm{C} $$
Umiditate 0% la 90%
Presiune 700 hPa la 1060 hPa
Dimensiuni exterioare maxime (L/h/l)
$$ 1 0 0 \times 2 0 \times 1 5 4 \mathrm{mm} $$
Masă Aprox. 250 g
Conectori de intrare/iesire
Intrare/ieşire DVI-D
Conector cu 24 pini DVI-D (2)
Format de semnal disponibil
Consultați instrucțiunile de utilizare a monitorului.
Caracteristici semnal
Semnal DVI-D
Compatibil TMDS cu o singură legătură
Conformitate cu DVI versiunea 1.0
Note
- Semnalele DVI-A și DVI-I nu sunt compatibile cu această unitate.
- Semnalul DVI-D de legătură dublă nu este compatibil cu această unitate.
Notă
În funcție de configurația SCAN a monitorului, este posibil să nu apară o parte a imaginii afișate.
Accesorii furnizate
Instrucțiuni de utilizare (1)
Information for Customers in Europe (Informații pentru clientii din Europa) (1)
Designul și specificațiile pot fi modificate fără notificare prealabilă.
Note
- Verificați întotdeauna înainte de utilizare dacă unitatea funcționează corect. SONY NU VA FI RĂSPUNZĂTOARE PENTRU NICIUN FEL DE PAGUBE INCLUSIV, DAR FĂRĂ A SE LIMITA LA, COMPENSAȚII SAU RAMBURSĂRI CA URMARE A PIERDERII PROFITURILOR PREZENTE SAU VIITOARE CAUZATE DE DEFECTAREA ACESTEI UNITĂȚI, ÎN TIMPUL PERIOADEI DE GARANȚIE, DUPĂ EXPIRAREA GARANȚIEI SAU PENTRU ORICE ALT MOTIV.
- SONY NU VA FI RĂSPUNZĂTOARE PENTRU NICIUN FEL DE RECLAMAȚII FĂCUTE DE UTILIZATORII ACESTEI UNITĂȚI SAU DE TERTI. - SONY NU VA FI RĂSPUNZĂTOARE PENTRU ÎNCHEIEREA SAU ÎNTRERUPEREA NICIUNUI SERVICIU LEGAT DE ACEASTĂ UNITATE, CAUZATE DE CIRCUMSTANTE DE ORICE FEL.
