BKM-256DD - Video adaptér SONY - Bezplatný návod na obsluhu

Typ produktu	DVI-D video adaptér
Značka	Sony
Model	BKM-256DD
Rozmery (D x V x H)	100 x 20 x 154 mm (4 x 13/16 x 6 1/8 palca)
Hmotnosť	Približne 250 g (8,8 oz)
Napájanie	+3,3 V a +5 V dodávané centrálnou jednotkou
Spotreba elektrickej energie	Približne 2 W
Vstupné/výstupné konektory	2 konektory DVI-D s 24 pinmi (IN a OUT)
Podporovaný signál	DVI-D jednoduché prepojenie (TMDS), v súlade s DVI Revision 1.0
Nekompatibilné signály	DVI-A, DVI-I, dvojité prepojenie DVI-D
Hlavné funkcie	Dekodér DVI-D, vyrovnávač napätia, výstup 5 V na pine 14
Prevádzková teplota	0 °C až 35 °C (32 °F až 95 °F)
Skladovacia teplota	-20 °C až +60 °C (-4 °F až +140 °F)
Prevádzková vlhkosť	0 % až 90 % (bez kondenzácie)
Prevádzkový tlak	700 hPa až 1060 hPa
Dodávané príslušenstvo	Návod na použitie (1), Informácie pre zákazníkov v Európe (1)
Bezpečnostné opatrenia	Nepoužívajte v prostredí RM (magnetická rezonancia)
Záruka	Obmedzená záruka Sony (podrobnosti v návode)

Často kladené otázky - BKM-256DD SONY

Aký typ signálu podporuje adaptér BKM-256DD?

BKM-256DD podporuje signál DVI-D jednoduché prepojenie (TMDS), v súlade s normou DVI Revision 1.0. Nie je kompatibilný s DVI-A, DVI-I alebo dvojitým prepojením DVI-D.

Aké konektory sú k dispozícii na BKM-256DD?

Adaptér má dva konektory DVI-D s 24 pinmi: jeden pre vstup (IN) a jeden pre výstup (OUT).

Ako nainštalovať BKM-256DD do monitora Sony?

Nainštalujte adaptér do voliteľnej vstupnej štrbiny centrálnej jednotky monitora. Podrobnosti o inštalácii nájdete v návode na použitie monitora.

Poskytuje BKM-256DD napájanie 5 V?

Áno, poskytuje napätie 5 V DC na pine 14 konektorov IN a OUT, za predpokladu, že je zapnuté napájanie centrálnej jednotky.

Aká je spotreba elektrickej energie adaptéra?

Spotreba elektrickej energie je približne 2 W. Napájanie je dodávané centrálnou jednotkou +3,3 V a +5 V.

Aké sú rozmery a hmotnosť BKM-256DD?

Rozmery sú 100 x 20 x 154 mm (4 x 13/16 x 6 1/8 palca) a hmotnosť je približne 250 g (8,8 oz).

Za akých podmienok teploty a vlhkosti možno adaptér používať?

Prevádzková teplota: 0 °C až 35 °C, vlhkosť: 0 % až 90 % (bez kondenzácie). Skladovanie: -20 °C až +60 °C, vlhkosť 0 % až 90 %.

Je BKM-256DD kompatibilný so všetkými monitormi Sony?

Nie, niektoré monitory nie sú kompatibilné. Skontrolujte v návode na použitie monitora kompatibilitu s touto jednotkou.

Môžem použiť adaptér v prostredí RM?

Nie, je prísne zakázané používať zariadenie v prostredí magnetickej rezonancie (RM), pretože to môže spôsobiť poruchy, požiare alebo nežiaduce pohyby.

Kde nájdem záruku pre BKM-256DD?

Pre zákazníkov v Kanade je obmedzená záruka Sony k dispozícii na adrese http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty. Pre ostatné regióny si pozrite priloženú dokumentáciu.

NÁVOD NA OBSLUHU BKM-256DD SONY

24kolíkový konektor DVI-D (2)

Než začnete prístroj používať, prečítajte si pozorne túto príručku a uschovajte si ju pre budúcu potrebu.

Symboly na produkte

Tento symbol označuje zástupcu Európskeho spoločenstva a objavuje sa vedľa názvu a adresy zástupcu Európskeho spoločenstva.

Tento symbol označuje zdravotnícke zariadenie v Európskom spoločenstve.

Tento symbol označuje verziu sprievodného dokumentu.

Upozornenie

Upozornenia a bližšie informácie o používaní tohto produktu nájdete v návode na obsluhu monitora.

Upozornenie

Nepoužívajte prístroj v prostredí magnetickej rezonancie. Mohlo by to spôsobit poruchu, požiar a nevyžiadaný pohyb.

Prehl'ad

Tento prístroj je vstupný adaptér DVI-D signálu pre monitory Sony. Ked'je nainštalovaný vo volitelnej vstupnej zásuvke na hlavnej jednotke, poskytuje vstupné a výstupné DVI-D konektory pre hlavnú jednotku a dekodér pre DVI-D signál.

Poznámky

• Existujú monitory, ktoré nie sú kompatibilné s týmto prístrojom. Ak chcete skontrolovať, či je monitor kompatibilný s týmto prístrojom, postupujte podľa návodu na obsluhu pre monitor.
• Signály DVI-A a DVI-I nie sú kompatibilné s týmto prístrojom.
• Dual-link signál DVI-D nie je kompatibilný s týmto prístrojom.

Funkcia

BKM-256DD podporuje single-link signál DVI-D, ktorý sa dá dekódovať pripojením 24-kolíkového DVI-D kábla.

Káblový ekvalizér

BKM-256DD je vybavený ekvalizérom pre prijaté signály v DVI-D časti prijímača signálov.

5 V výstupná funkcia

BKM-256DD dodáva 5 V napájanie z konektora 14 na konektor IN alebo OUT do externého zariadenia.

Použitie vstupných a výstupných konektorov

Informácie o inštalácii tohto prístroja do voliteľnej vstupnej zásuvky nájdete v návode na obsluhu monitora.

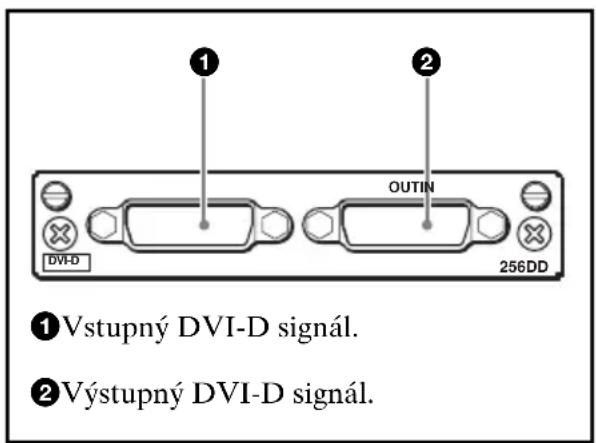

Konfigurácia vstupných/výstupných konektorov a signálov, ktoré môžu byt' privedené na vstup

Konfigurácie vstupných a výstupných konektorov a signálov, ktoré môžu byt privedené na vstup, sú uvedené nižšie.

Signál DVI-D môžete priviest na konektor

①. Taktiež môžete priviest na výstup signál, ktorý vstupuje do konektora ① z konektora ②.

Poznámka

Jednosmerné napájanie 5 V z IN konektora a jednosmerné napájanie 5 V a výstupný signál z konektora OUT sa dodávajú iba vtedy, keď je hlavný prístroj ON (zapnutý). Informácie o jednosmerných 5 V výstupoch nájdete v návode na obsluhu monitora.

Technické parametre

Všeobecne

Napätie +3,3 V, +5 V (dodávané z hlavného prístroja)

Príkon Pribl. 2 W

Prevádzkové podmienky

Teplota 0 °C až 35 °C

Optimálna teplota 20 °C až 30 °C

Vlhkost 0% až 90% (bez kondenzácie)

Tlak 700 hPa až 1060 hPa

Skladovacie a prepravné podmienky

Teplota -20^ až +60^

Vlhkosť 0% až 90%

Tlak 700 hPa až 1060 hPa

Maximálne vonkajšie rozmery (š/v/h)

$$ 1 0 0 \times 2 0 \times 1 5 4 \mathrm{mm} $$

Pozrite si návod na obsluhu monitora.

Single-link TMDS kompatibilný Súlad s DVI Revízia 1.0

Poznámky

- Signály DVI-A a DVI-I nie sú kompatibilné s týmto prístrojom.

- Dual-link signál DVI-D nie je kompatibilný s týmto prístrojom.

Poznámka

V závislosti od nastavenia SCAN monitora sa časť zobrazeného obrázku nemusí zobrazit.

Dodané príslušenstvo

Europe (Informácia pre zákazníkov v Európe) (1)

Dizajn a technické údaje môžu byt zmenené bez predchádzajúceho upozornenia.

Poznámky

- Pred použitím vždy skontrolujte, či zariadenie správne pracuje. SPOLOČNOST SONY NEZODPOVEDÁ ZA ŠKODY AKÉHOKOLVEK DRUHU, VRÁTANE A BEZ OBMEDZENIA, ODŠKODNENIA ALEBO VRÁTENIA PEÑAZÍ NA ÚČET Z DÔVODU STRATY SÚČASNÉHO ALEBO BUDÚCEHO ZISKU KVÔLI PORUCHE TOHTO PRÍSTROJA A TO BUĐ V OBDOBÍ ZÁRUČNEJ LEHOTY ALEBO PO JEJ UPLYNUTÍ ALEBO Z AKÉHOKOLVEK INÉHO DÔVODU.

- SPOLOČNOST SONY NEZODPOVEDÁ ZA ŽIADNE NÁROKY VZNESENÉ POUŽÍVATELMI TOHTO ZARIADENIA ANI TRETÍMI STRANAMI.

- SPOLOČNOST SONY NEZODPOVEDÁ ZA UKONČENIE ANI PRERUŠENIE POSKYTOVANIA ŽIADNYCH SLUŽIEB SÚVISIACICH S TÝMTO ZARIADENÍM, KTORÉ MÔŽE BYŤ SPÓSOBENÉ AKÝMIKOLVEK OKOLNOSTAMI.
