| Ürün Tipi | DVI-D Video Adaptörü |
| Marka | Sony |
| Model | BKM-256DD |
| Boyutlar (G x Y x D) | 100 x 20 x 154 mm (4 x 13/16 x 6 1/8 inç) |
| Ağırlık | Yaklaşık 250 g (8,8 oz) |
| Güç Kaynağı | Merkezi birim tarafından sağlanan +3,3 V ve +5 V |
| Güç Tüketimi | Yaklaşık 2 W |
| Giriş/Çıkış Konnektörleri | 2 adet 24 pinli DVI-D konnektör (IN ve OUT) |
| Desteklenen Sinyal | DVI-D tek bağlantı (TMDS), DVI Revizyon 1.0 uyumlu |
| Uyumlu Olmayan Sinyaller | DVI-A, DVI-I, çift bağlantı DVI-D |
| Ana Fonksiyonlar | DVI-D çözücü, voltaj dengeleyici, pin 14 üzerinde 5 V çıkış |
| Çalışma Sıcaklığı | 0 °C ila 35 °C (32 °F ila 95 °F) |
| Depolama Sıcaklığı | -20 °C ila +60 °C (-4 °F ila +140 °F) |
| Çalışma Nemi | %0 ila %90 (yoğunlaşmasız) |
| Kullanım Basıncı | 700 hPa ila 1060 hPa |
| Verilen Aksesuarlar | Kullanım Kılavuzu (1), Avrupa'daki Müşteriler İçin Bilgi (1) |
| Güvenlik Önlemleri | RM (manyetik rezonans) ortamında kullanmayın |
| Garanti | Sony sınırlı garantisi (detaylar için kılavuza bakın) |
Sık sorulan sorular - BKM-256DD SONY
Kullanıcıların soruları hakkında BKM-256DD SONY
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Video adaptörü PDF formatında ücretsiz! Kılavuzunuzu bulun BKM-256DD - SONY ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. BKM-256DD markasının SONY.
KULLANIM KILAVUZU BKM-256DD SONY
Cihazı çalıştırmadan önce bu kılavuzu iyice okuyun ve ileride başvurmak için saklayın.
Ürün üzerindeki semboller
Bu sembol, üreticiyi gösterir ve üretici adı ile adresinin yanında bulunur.
Bu sembol AB İthalatçısını gösterir ve AB İthalatçısının adı ve adresinin yanında görünür.
Bu sembol Avrupa Birliği temsilcisini belirtir ve Avrupa temsilcisinin adı ve soyadının yanında görünür.
Bu sembol Avrupa Topluluğu'ndaki tıbbi cihazı gösterir.
Bu sembol, üretim tarihini gösterir.
Bu sembol, seri numarasını gösterir.
Bu sembol, cihazla birlikte verilen belgelerin sürümünü gösterir.
Dikkat
Dikkat uyarıları ve bu ürünün kullanımı hakkında daha fazla bilgi için monitorün kullanım talimatlarına bakın.
Dikkat
Cihazı bir MR (Manyetik Rezonans) ortamında kullanmayın. Bir arızaya, yangına ve istenmeyen bir harekete neden olabilir.
Türkiye'deki müşteriler için AEEE Yönetmeliğine Uygundur
Genel Bakış
Bu ünite, Sony monitorler için bir DVI-D sinyali giriş adaptörüdür. Ana ünite üzerindeki bir opsiyonel giriş yuvasına takıldığında ana ünite için DVI-D giriş ve çıkış konektörleri ve DVI-D sinyali için bir dekoder sağlar.
Notlar
- Bu ünite ile uyumlu olmayan bazı monitörler bulunmaktadır.
Monitörün bu ünite ile uyumluluğunu kontrol etmek için monitörün kullanım talimatlarına bakın. - DVI-A ve DVI-I sinyalleri bu ünite ile uyumlu değildir.
- DVI-D çift bağlantı sinyali bu üniteile uyumlu değildir.
işlev
DVI-D sinyali için dekoder
BKM-256DD, bir DVI-D 24 pinli kablo bağlanarak desifre edilebilecek DVI-D tek bağlantı sinyalini desteklemektedir.
Kablo denkleştirici
BKM-256DD, DVI-D sinyali alıcı bölümü içinde alınan sinyaller için bir denkleştirici ile donatılmıştır.
5 V çıkış işlevi
BKM-256DD, bir harici cihaza bağlanan IN veya OUT konektörü üzerindeki 14 pin ile 5 V güç sağlar.
Giriş ve Çıkış Konektörlerini kullanmak
Bu ünitenin bir giriş seçenek yuvasına nasıl takılacağını öğrenmek için monitorün kullanım talimatlarına bakın.

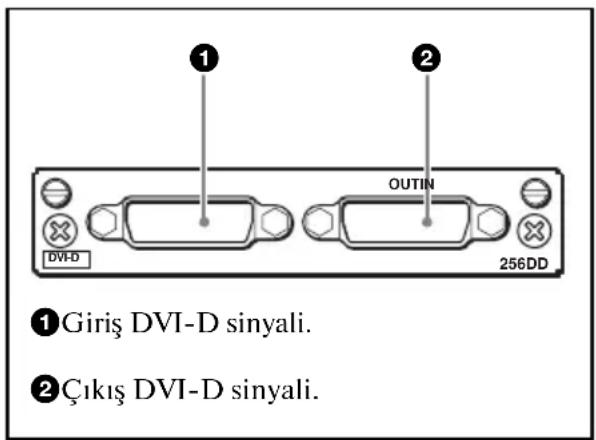

Giriş/çıkış konektörlerinin ve girilebilecek sinyallerin yapılandırılması
Giriş ve çıkış konektörlerinin yapılandırılması ve girilebilecek sinyaller aşağıda gösterilmektedir.
DVI-D sinyalinin girişi
DVI-D sinyalini konektöre ① girebilirsiniz. Ayrıca, konektöre ① girilen sinyali konektörden ② gönderebilirsiniz.
Not
Ana ünitenin ON (AÇIK) durumda olması şartıyla, IN konektöründen DC 5 V güç ve OUT konektöründen DC 5 V güç ve çıkış sinyali verilir. DC 5 V çıkış hakkında bilgi edinmek için monitorün kullanım talimatlarına bakın.
Teknik Özellikler
Genel
Voltaj +3,3 V, +5 V (ana üniteden sağlanır)
Güç tüketimi Yaklaşık 2 W
Çalışma koşulları
Sıcaklık 0 °C ila 35 °C
İdeal sıcaklık
20 °C ila 30 °C
Nem %0 ila %90 (yoğuşmaya izin verilmez)
Basınç 700 hPa ila 1060 hPa
Depolama ve taşıma koşulları
Sıcaklık -20 °C ila +60 °C
Nem %0 ila %90
Basınç 700 hPa ila 1060 hPa
Maksimum dış ebatları (g/y/d)
100 × 20 × 154 ~mm
Ağırlık Yaklaşık 250 g
Giriş/Çıkış konektörleri
DVI-D giriş/çıkış
DVI-D 24 pinli konektör (2)
Mevcut sinyal formatı
Monitör için kullanım talimatlarına bakın.
Sinyal nitelikleri
DVI-D sinyali
Tek bağlantı TMDS uyumludur
DVI Revizyonu 1.0 ile uyum
Notlar
- DVI-A ve DVI-I sinyalleri bu ünite ile uyumlu değildir.
- DVI-D çift bağlantı sinyali bu üniteile uyumlu değildir.
Not
Monitörün SCAN ayarına bağlı olarak, gösterilen resmin bir kısmı görüneyebilir.
Temin edilen aksesuarlar
Kullanım Talimatları (1)
Müşteriler için Bilgiler) (1)
Tasarım ve özellikler önceden haber verilmeksizin değiştirilebilir.
Notlar
- Kullanmadan önce ünitenin düzgün çalıştığını daima doğrulayın. SONY, ÜNİTENİN ÇALIŞMAMASI DURUMUNDA ŞİMDİKİ VE GELECEKTEKİ FAYDALARIN KAYBINI TAZMİN ETME VEYA GERİ ÖDEMEYLE SINIRLI OLMAYAN FAKAT BU EYLEMLERİ KAPSAYAN HERHANGİ BİR HASARDAN GARANTI SÜRESİ DAHİLİNDE VEYA GARANTİ SÜRESİNİN BİTİMİNDEN SONRA HER NE SEBEPLE OLURSA OLSUN SORUMLU OLMAYACAKTIR.
- SONY, BU ÜNİTENİN KULLANICILARI VEYA ÜÇÜNCÜ TARAFLAR TARAFINDAN YAPILAN HİÇBİR İDDİAYA KARŞI SORUMLU OLMAYACAKTIR. - SONY, HERHANGİ BİR DURUM SEBEBİYLE BU ÜNİTEYE İLİŞKİN HERHANGİ BİR SERVİSİN DURDURULMASI VEYA SONA ERDİRİLMESİ KONULARINDA ORUMLU OLMAYACAKTIR.
