BKM-256DD - Videó adapter SONY - Ingyenes használati útmutató

Terméktípus	DVI-D videó adapter
Márka	Sony
Modell	BKM-256DD
Méretek (Sz x M x Mé)	100 x 20 x 154 mm (4 x 13/16 x 6 1/8 hüvelyk)
Súly	Körülbelül 250 g (8,8 oz)
Tápellátás	+3,3 V és +5 V a központi egység által biztosított
Teljesítményfelvétel	Körülbelül 2 W
Bemeneti/kimeneti csatlakozók	2 db DVI-D 24 tűs csatlakozó (IN és OUT)
Támogatott jel	DVI-D egylink (TMDS), megfelel a DVI Revision 1.0 szabványnak
Nem kompatibilis jelek	DVI-A, DVI-I, DVI-D duplalink
Fő funkciók	DVI-D dekóder, feszültségkiegyenlítő, 5 V kimenet a 14-es érintkezőn
Üzemi hőmérséklet	0 °C és 35 °C között (32 °F és 95 °F között)
Tárolási hőmérséklet	-20 °C és +60 °C között (-4 °F és +140 °F között)
Üzemi páratartalom	0 % és 90 % között (nem lecsapódó)
Üzemi nyomás	700 hPa és 1060 hPa között
Tartozékok	Használati utasítás (1), Information for Customers in Europe (1)
Biztonsági óvintézkedések	Ne használja RM (mágneses rezonancia) környezetben
Garancia	Sony korlátozott garancia (a részletekért lásd a használati útmutatót)

Gyakran ismételt kérdések - BKM-256DD SONY

Milyen típusú jelet támogat a BKM-256DD adapter?

A BKM-256DD a DVI-D egylink (TMDS) jelet támogatja, megfelel a DVI Revision 1.0 szabványnak. Nem kompatibilis a DVI-A, DVI-I vagy a DVI-D duplalink jelekkel.

Milyen csatlakozók találhatók a BKM-256DD-n?

Az adapter két DVI-D 24 tűs csatlakozóval rendelkezik: egy a bemenethez (IN) és egy a kimenethez (OUT).

Hogyan kell telepíteni a BKM-256DD-t egy Sony monitorba?

Telepítse az adaptert a monitor központi egységének opcionális bemeneti nyílásába. A telepítés részleteiért tekintse meg a monitor használati útmutatóját.

A BKM-256DD biztosít 5 V tápellátást?

Igen, 5 V DC feszültséget biztosít az IN és OUT csatlakozók 14-es érintkezőjén, feltéve, hogy a központi egység tápfeszültsége be van kapcsolva.

Mekkora az adapter teljesítményfelvétele?

A teljesítményfelvétel körülbelül 2 W. A tápellátást a központi egység biztosítja +3,3 V és +5 V feszültséggel.

Melyek a BKM-256DD méretei és súlya?

A méretek: 100 x 20 x 154 mm (4 x 13/16 x 6 1/8 hüvelyk), a súlya körülbelül 250 g (8,8 oz).

Milyen hőmérsékleti és páratartalmi feltételek mellett használható az adapter?

Üzemi hőmérséklet: 0 °C és 35 °C között, páratartalom: 0 % és 90 % között (nem lecsapódó). Tárolás: -20 °C és +60 °C között, páratartalom 0 % és 90 % között.

A BKM-256DD kompatibilis az összes Sony monitorral?

Nem, egyes monitorok nem kompatibilisek. Ellenőrizze a monitor használati útmutatójában a kompatibilitást ezzel az egységgel.

Használhatom az adaptert MRI környezetben?

Nem, szigorúan tilos a készüléket mágneses rezonancia (MR) környezetben használni, mert az meghibásodást, tüzet vagy nemkívánatos mozgásokat okozhat.

Hol találom a BKM-256DD garanciáját?

Kanadai ügyfelek számára a Sony korlátozott garancia elérhető a http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty címen. Más régiókban tekintse meg a mellékelt dokumentációt.

HASZNÁLATI ÚTMUTATÓ BKM-256DD SONY

Az egység használatbavétele előtt figyelmesen olvassa el ezt a kézikönyvet és őrizze meg utánanézőként.

A termékeken található szimbólumok

Ez a szimbólum a gyártót jelöli, és a gyártó neve és címe mellett található.

Ez a szimbólum az EU importórt jelöli és az EU importór neve és címe mellett látható.

Ez a jelkép az Európai Közösség képviselőjét jelöli és a képviselő neve és címe mellett látható.

Ez a szimbólum az orvostechnikai készüléket jelöli az Európai Közösségben.

Ez a szimbólum a gyártási dátumot jelöli.

Ez a szimbólum a gyári számot jelöli.

Ez a szimbólum a kísérő dokumentum verzióját jelöli.

Figyelem

További információkért és figyelmeztetésekért a termék használatára vonatkozóan olvassa el a monitor használati útmutatóját.

Figyelem

Ne használja a készüléket MR (mágneses rezonanciás) vizsgálati környezetben. Az ilyen környezet működési hibát, tüzet és nem kívánt elmozdulásokat okozhat.

Áttekintés

Ez az egység egy DVI-D jel bemeneti adapter Sony monitorokhoz. A fő egységen a bemeneti különtartozékoknak fenntartott egyik rekeszbe helyezve DVI-D bemeneti és kimeneti csatlakozókat biztosít a fő egységnek és DVI-D jeldekódolót működtet.

Megjegyzések

• Egyes monitorok nem kompatibilisek ezzel az egységgel.
  Az egység adott monitorral való kompatibilitásáról további információkkal a monitor használati útmutatója szolgál.
• A DVI-A és DVI-I jelek nem kompatibilisek ezzel az egységgel.
• A DVI-D kettős jel nem kompatibilis ezzel az egységgel.

Funkció

DVI-D jeldekódoló

A BKM-256DD támogatja a DVI-D egyes jelet, amely dekódolható 24-érintkezős DVI-D kábel csatlakoztatásával.

Kábel kiegyenlítő

A BKM-256DD beépített frekvenciamenet-kiegyenlítőt tartalmaz a DVI-D vevőrészben.

A BKM-256DD 5 V tápfeszültséget ad az IN vagy OUT csatlakozó 14. érintkezőjén külső eszköz számára.

A bemeneti és kimeneti csatlakozók használata

Az egység bemeneti különtartozék rekeszbe telepítéséről további információkkal a monitor használati útmutatója szolgál.

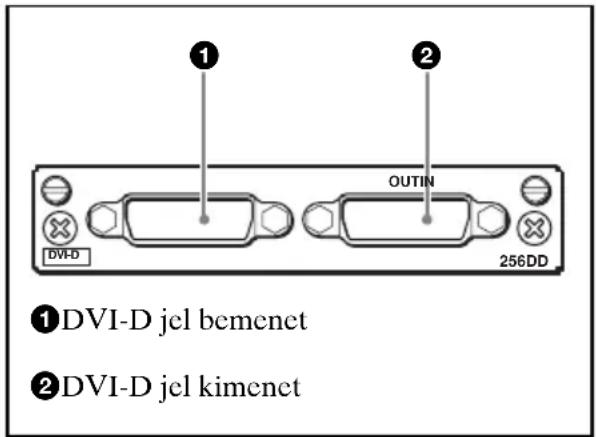

A bemeneti/kimeneti csatlakozók elrendezése és a jelfajták

A bemeneti/kimeneti csatlakozók elrendezését és jelfajtákat az alábbi ábra szemlélteti.

DVI-D jel beadása

A DVI-D jelet kösse az ① csatlakozóra. Az ① csatlakozón beadott jelet leveheti a ② csatlakozón.

Megjegyzés

Az IN és OUT csatlakozón csak akkor van 5 V= tápfeszültség, ha a fő egység be van kapcsolva (ON). Az 5 V= tápfeszültség kiadásáról a monitor használati útmutatójában található további információ.

Műszaki adatok

Általános

Feszültség +3,3 V, +5 V (a fő egységtól)

Teljesítményfelvétel Kb. 2 W

Üzemi feltételek

Hőmérséklet

$$ 0 ^ {\circ} \mathrm{C} - 3 5 ^ {\circ} \mathrm{C} $$

Optimális hőmérséklet

$$ 2 0 ^ {\circ} \mathrm{C} - 3 0 ^ {\circ} \mathrm{C} $$

Páratartalom

$$ \begin{array}{c} 0 \% - 90 \% \text {(páralecsapódás} \ \text {nélkül)} \end{array} $$

Légnyomás 700 hPa - 1060 hPa

Tárolási és szállítási feltételek

Hőmérséklet

$$ - 2 0 ^ {\circ} \mathrm{C} - + 6 0 ^ {\circ} \mathrm{C} $$

Páratartalom

$$ 0 \% - 90 \% $$

Légnyomás 700 hPa - 1060 hPa

Befoglaló méretek (sz/ma/mé)

$$ 1 0 0 \times 2 0 \times 1 5 4 \mathrm{mm} $$

Tömeg Kb. 250 g

Bemeneti/kimeneti csatlakozók

24-érintkezős DVI-D csatlakozó (2)

Támogatott jelformátum

A monitor használati útmutatója szerint.

Jel adatok

DVI-D jel

Egyes TMDS kompatibilis DVI Revision 1.0 szabványos

Megjegyzések

• A DVI-A és DVI-I jelek nem kompatibilisek ezzel az egységgel.
• A DVI-D kettős jel nem kompatibilis ezzel az egységgel.

Megjegyzés

A monitor SCAN beállításától függően előfordulhat, hogy a kép egy része nem látható.

Mellékelt tartozékok

Használati útmutató (1) Information for Customers in Europe (Információ európai ügyfelek számára) (1)

A kivitel és a műszaki adatok előzetes értesítés nélkül módosulhatnak.

Megjegyzések

- Használat elott mindig ellenorizze, hogy az egység megfeleloen muködik-e. A SONY NEM VÁLLAL FELELOSSÉGET SEMMILYEN KÁRESEMÉNYÉRT, TÖBBEK KÖZÖTT, DE NEM KIZÁRÓLAGOS JELLEGGEL NEM VÁLLAL SEMMILYEN KOMPENZÁCIÓT VAGY VISSZATÉRÍTÉST SEMMI OLYAN JELENLEGI VAGY JÖVOBENI PROFITVESZTÉSÉRT, AMELYET A KÉSZÜLÉK HIBÁJA OKOZOTT A JÓTÁLLÁSI IDO LEJÁRTA ELOTT VAGY AZUTÁN, VAGY VALAMILYEN ETTOL FÜGGETLEN OKBÓL KÖVETKEZETT BE.

- A SONY NEM VÁLLAL FELELOSSÉGET A KÉSZÜLÉK FELHASZNÁLÓI VAGY EGY HARMADIK FÉL ÁLTAL BENYÚJTOTT BÁRMELY KÁRTÉRÍTÉSI IGÉNYÉRT.

- A SONY NEM VÁLLAL FELELOSSÉGET A KÉSZÜLÉKHEZ KAPCSOLÓDÓ SZOLGÁLTATÁSOK BÁRMILYEN KÖRÜLMÉNYBOL EREDO MEGSZAKADÁSÁÉRT VAGY MEGSZÜNTETÉSÉÉRT.
