| 제품 유형 | DVI-D 비디오 어댑터 |
| 브랜드 | 소니 |
| 모델 | BKM-256DD |
| 치수 (가로 x 세로 x 깊이) | 100 x 20 x 154mm (4 x 13/16 x 6 1/8인치) |
| 무게 | 약 250g (8.8oz) |
| 전원 | 본체에서 공급되는 +3.3V 및 +5V |
| 전력 소비 | 약 2W |
| 입출력 커넥터 | 24핀 DVI-D 커넥터 2개 (IN 및 OUT) |
| 지원 신호 | DVI-D 싱글 링크 (TMDS), DVI 개정 1.0 준수 |
| 비호환 신호 | DVI-A, DVI-I, DVI-D 듀얼 링크 |
| 주요 기능 | DVI-D 디코더, 전압 이퀄라이저, 14번 핀의 5V 출력 |
| 작동 온도 | 0°C ~ 35°C (32°F ~ 95°F) |
| 보관 온도 | -20°C ~ +60°C (-4°F ~ +140°F) |
| 작동 습도 | 0% ~ 90% (결로 없음) |
| 사용 압력 | 700hPa ~ 1060hPa |
| 제공 액세서리 | 사용 설명서 (1), 유럽 고객 정보 (1) |
| 안전 주의 사항 | RM(자기 공명) 환경에서 사용하지 마십시오. |
| 보증 | 소니 제한 보증 (자세한 내용은 설명서 참조) |
자주 묻는 질문 - BKM-256DD SONY
사용자 질문 BKM-256DD SONY
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 비디오 어댑터 무료 PDF 형식! 매뉴얼 찾기 BKM-256DD - SONY 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. BKM-256DD 브랜드 SONY.
사용 설명서 BKM-256DD SONY
본 기기를 작동하기 전에 반드시 본 설명서를 숙지하고, 설명서는 나중을 위해 잘 보관 하십시오.
제품의 기호
이 기호는 제조업체를 나타내 며 제조업체 이름과 주소 옆에 있습니다.
EU 수입자를 나타내는 기호로, EU 수입자의 이름과 주소 옆에 표시됩니다.
이 기호는 유럽공동체의 대표를 나타내는 것으로, 유럽공동체 대표의 이름과 주소 옆에 표시됩니다.
유럽 공동체의 의료기기를 나타내는 기호입니다.
제조 일자를 나타내는 기호입니다.
일련 번호를 나타내는 기호입니다.
동봉된 문서의 버전을 나타내는 기호입니다.
주의
본 제품 사용에 관한 주의점이나 자세한 내용은 모니터의 사용 설명서를 참조하십시오.
주의
이 장비를 MR(자기 공명) 환경에서 사용하지 마십시오.
오작동,화재 및 원치 않는 작동을 초래할 수 있습니다.
개요
본 기기는 Sony 모니터용 DVI-D 신호 입력 어댑터입니다. 메인 기기의 추가 입력 슬롯에 설치되면 메인 기기 및 DVI-D 신호 디코더에서 DVI-D 입력 및 출력 커넥터 역할을 합니다.
참고
- 일부 모니터는 본 기기와 호환되지 않습니다. 모니터가 본 기기와 호환되는지 점검하려면 모니터의 취급 설명서를 참조하십시오.
- DVI-A 및 DVI-I 신호는 본 기기와 호환되지 않습니다.
• D V I - D 듀얼 링크 샘호키와 호환되지 않습니다.
기능
DVI-D 신호용 디코더
BKM-256DD는 DVI-D 24핀 케이블을 연결하면 디코딩할 수 있는 DVI-D 싱글 링크 신호를 지원합니다.
케이블 이 Joel라이저
BKM-256DD에는 DVI-D 신호 리시버 섹션의 수신된 신호용 이킬라이저가 있습니다.
5 V 출력 기능
BKM-256DD는 IN 또는 OUT 커넥터의 핀 14에서 출력된 5 V를 외부장치로 전달합니다.
입출력 커넥터 사용
입력 옵션 슬롯에 본 기기를 설치하는 것에 대한 정보는 모니터의 사용 설명을 참조하십시오.

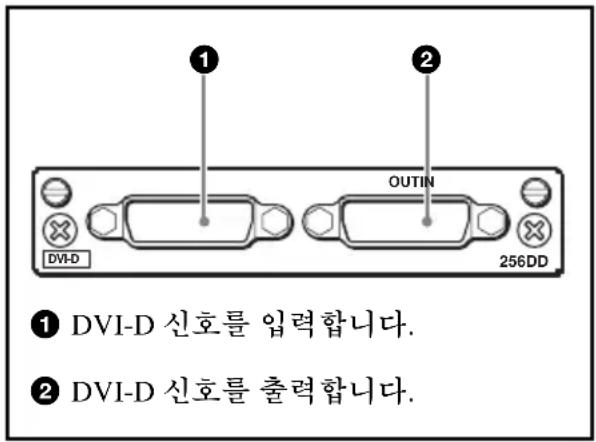

입/출력 커넥터의 구성 및 입력이 가능한 신호
입출력 커넥터의 구성 및 입력이 가능한 신호는 다음과 같습니다.
DVI-D 신호 입력
DVI-D 신호를 커넥터 ①에 입력할 수 있습니다. 또는 커넥터 ①에서 입력된 신호를 커넥터 ②에서 출력할 수 있습니다.
참고
IN 커넥터에서의 DC 5 V 전달 및 OUT 커넥터에서의 DC 5 V 전달과 신호 출력은 메인 기기의 전원이 ON일 때에만 됩니다. DC 5 V 출력에 대한 자세한 내용은 모니터 취급 설명을 참조하십시오.
사양
일반
전압 +3.3 V, +5 V (메인 기기에서 공급됨)
소비 전력 약2W
작동 환경
온도 0°C에서 35°C
최적 온도 20℃에서 30℃
습도 0%에서 90%(비용축)
압력 700 hPa에서 1060 hPa
보관 및 운반 환경
온도 -20°C에서 +60°C
습도 0%에서 90%
압력 700 hPa에서 1060 hPa
최대 외부 치수(너비/높이/대각선)
100× 20× 154mm
중량 약 250 g
입 /출력 커넥터
DVI-D 입력/출력
DVI-D 24핀 커넥터(2)
가능한 신호 포맷
모니터의 취급 설명서를 참조하십시오.
신호 특성
DVI-D 신호
싱글 링크 TMDS 호환
DVI Revision 1.0 대응
참고
- DVI-A 및 DVI-I 신호는 본 기기와 호환되지 않습니다.
- DVI-D 듀얼 링크 신호는 본 기기와 호환되지 않습니다.
참고
모니터의 SCAN 설정에 따라 표시된 영상의 일부가 나타나지 않을 수 있습니다.
기본 제공 액세서리
사용 설명 (1)
Europe (유럽 내 고객을 위한 정보) (1)
디자인 및 사양은 예고 없이 변경될 수 있습니다.
주의
-사용전에는 항상 정상적으로 작동하는
지 확인하십시오.
SONY는 본체의 오류로 인한 현재 또는 장래 이익의 손실에 대한 손해에 대해서 보증기간 중이거나 보증기간 경과 후 또는 어떠한 이유에도 배상 또는 변상하지 않습니다.
- SONY는 이 장치에 의해 발생했거나 제3
자가 제기한 어떠한 종류의 보상 청구에
대해서도 책임을 지지 않습니다.
- SONY는 어떤 상황이든 상관 없이 이 장치와 관련하여 발생할 수 있는 서비스의 해지 또는 중단에 대해 책임을 지지 않습니다.
