ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ OS 383CV Mirka

el Oδηγίες χρήσης 24-27

en Operating instructions....28-31

Δήλωση συμμόρφωσηςΗ KWH Mirka Ltd.66850 Jeppo, Finland (Φινλανδία)δηλώνει υπεύθυνα ότι τα προϊόνταΠεριστροφικά τριβεία 70 mm x 198 mm (3 in x 8 in) 10.000 σ.α.λ. (δείτε τον πίνακα «Διαμόρφωση προϊόντος/Προδιαγραφές» για το συγκεκριμένο μοντέλο), με το οποίο σχετίζεται η παρούσα δήλωση, συμμορφώνεται με τα ακόλουθα πρότυπα ή άλλα κανονιστικά έγγραφα EN ISO 15744:2008. Σύμφωνα με τις διατάξεις της οδηγίας 89/392/EOK, όπως αυτή τροποποιήθηκε από τις οδηγίες 91/368/ EOK, 93/44/EOK και 93/68/EOK και στην οποία συμπεριλαμβάνεται η οδηγία 2006/42/EK
Jeppo 16.11.2015MIRKA[ΥЗΗG]Τόπος και ημερομηνία έκδοσης Εταιρεία Stefan Sjöberg, Διευθύνων σύμβουλος
Οδηγίες χειρισμούΠεριλαμβάνουν τις ενότητες: Διαβάστε και τηρήστε,Κατάλληλη χρήση του εργαλείου, Σταθμοί εργασίας, Έναρξη λειτουργίας του εργαλείου, Οδηγίες χειρισμού, Πίνακες διαμόρφωσης προϊόντος/προδιαγραφών, Σελίδα μερών, Λίστα μερών, Ανταλλακτικά κιτ τριβείου, Οδηγός αντιμετώπισης προβλημάτων		ΣημαντικόΔιαβάστε αυτές τις οδηγίες προσεκτικά πριν από την εγκατάσταση, τη χρήση, τη συντήρηση ή την επισκευή του εργαλείου. Φυλάξτε αυτές τις οδηγίες σε ασφαλές ευπρόσιτο μέρος.
Κατασκευαστής/ΠρομηθευτήςKWH Mirka Ltd.66850 Jeppo, Finland (Φινλανδία)Τηλ.: + 358 20 760 2111Φαξ: [phone]	Απαιτούμενα μέσα ατομικής προστασίαςΠροστατευτικά γυαλιά Αναπνευστικές μάσκεςΠροστατευτικά γάντια Ωτασπίδες
Συνιστώμενο μέγεθος γραμμής αέρα - Ελάχ.10 mm 3/8 in	Συνιστώμενο μέγιστο μήκος ελαστικού σωλήνα 8 μέτρα 25 πόδια	Πίεση αέραΜέγιστη πίεση λειτουργίας 6,2 bar 90 psigΣυνιστώμενη ελάχιστη Δ/I Δ/I

Διαβάστε και τηρήστε

1) Γενικοί κανονισμοί υγιεινής και ασφάλειας στη βιομηχανία, Μέρος 1910, OSHA (Διοίκηση ασφάλειας και υγιεινής στον χώρο εργασίας) 2206, διαπίθενται από: Superintendent of Documents, Government Printing Office, Washington DC 20402
2) Κώδικας ασφάλειας για φορητά εργαλεία αέρα, ANSI B186.1 διατίθεται από: American National Standards Institute, Inc., 1430 Broadway, New York, New York 10018
3) Кратикої кαι τοπικοί κανονίσμοί.

Κατάλληλη χρήση του εργαλείου

Αυτό το τριβείο έχει σχεδιαστεί για τη λειανση όλων των τύπων υλικών δηλ. μέταλλα, ξύλο, πέτρα, πλαστικό κ.λπ. με τη χρήση λειαντικών μέσων σχεδιασμένων για τον συγκεκριμένο σκοπό. Μη χρησιμοποιείτε το τριβείο για οποιονδήποτε άλλο σκοπό εκτός του καθορισμένου, χωρίς προηγουμένως να συμβουλευτείτε τον κατασκευαστή ή προμηθευτή που έχει εξουσιοδοτήσει ο κατασκευαστής. Μη χρησιμοποιείτε εφεδρικούς δίσκους που έχουν ταχύτητα λειτουργίας μικρότερη από την ταχύτητα ρελαντί των 10.000 σ.α.λ.

Σταθμοί εργασίας

Το εργαλείο προορίζεται για χρήση ως εργαλείο χειρός. Το εργαλείο θα πρέπει να χρησιμοποιείται πάντα από χειριστή που στέκεται όρθιος πάνω σε στέρεο έδαφος. Μπορεί να βρίσκεται σε οποιαδήποτε θέση αλλά πριν από τέτοια χρήση, ο χειριστής πρέπει να έχει σταθερή θέση με σταθερό κράτημα και πάτημα και να γνωρίζει ότι το τριβείο μπορεί να αναπτύξει αντίδραση ροπής. Ανατρέξτε στην ενότητα «Οδηγίες χειρισμού».

'Εναρξη λειτουργίας του εργαλείου

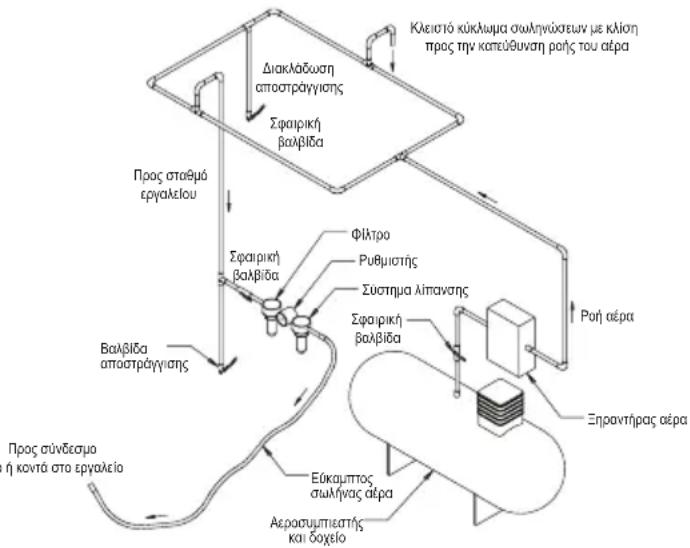

Na χρησιμοποιείτε παροχή καθαρού, λιπαινόμενου αέρα που δίνει μετρούμενη πίεση αέρα στο εργαλείο 6,2 bar (90 psig) όταν το εργαλείο λειτουργεί με τον μοχλό πατημένο μέχρι το τέρμα. Συνιστάται η χρήση εγκεκριμένης γραμμής αέρα πλάτους 10 mm (3/8 in) και μέγιστου μήκους 8 μ. (25 ft). Συνιστάται η σύνδεση του εργαλείου στην παροχή αέρα με τον τρόπο που φαίνεται στην Εικ. 1. Μη συνδέετε το εργαλείο στο σύστημα γραμμής αέρα χωρίς να έχει τοποθετηθεί μια εύκολα προσβάσιμη και εύχρηστη βαλβίδα διακοπής της ροής αέρα. Η παροχή του αέρα πρέπει να λιπαίνεται. Θα πρέπει να χρησιμοποιείται φίλτρο αέρα, ρυθμιστής και λιπαντής (FRL) όπως φαίνεται στην Εικ. 1, προκειμένου να παρέχεται καθαρός, αέρας με λίπανση, στη σωστή πίεση στο εργαλείο. Λεπτομέρειες για τον εξοπλισμό αυτό μπορείτε να λάβετε από τον προμηθευτή σας. Εάν δεν χρησιμοποιθεί τέτοιος εξοπλισμός, τότε το εργαλείο θα πρέπει να λιπαίνεται χειροκίνητα

Για τη χειροκίνητη λίπανση του εργαλείου, αποσυνδέστε τη γραμμή αέρα και ρίξτε 2 έως 3 σταγόνες λιπαντικού λαδιού κατάλληλου για πνευματικά μοτέρ, όπως το Fuji Kosan FK-20, το Mobil ALMO 525 ή το Shell TORCULA® 32, μέσα στο άκρο (είσοδος) του ελαστικού σωλήνα του μηχανήματος. Συνδέστε ξανά το εργαλείο στην παροχή του αέρα και αφήστε το να λειτουργήσει αργά για λίγα δευτερόλεπτα, ώστε ο αέρας να κυκλοφορήσει το λάδι. Εάν το εργαλείο χρησιμοποιείται συχνά, θα πρέπει να το λιπαίνετε καθημερινά ή όποτε αρχίζει να λειτουργεί σε χαμηλές στροφές ή με ανεπαρκή ισχύ. Συνιστάται η πίεση αέρα στο εργαλείο να είναι 6,2 bar (90 psig) όταν το εργαλείο λειτουργεί. Το εργαλείο μπορεί να λειτουργεί σε χαμηλότερες πίσεις αλλά ποτέ πάνω από τα 6,2 bar (90 psig).

Οδηγίες χειρισμού

1) Διαβάστε όλες τις οδηγίες πριν χρησιμοποιήσετε αυτό το εργαλείο. Όλοι οι χειριστές πρέπει να είναι πλήρως εκπαιδευμένοι στη χρήση του και να γνωρίζουν αυτούς τους κανόνες ασφάλειας. Όλες οι εργασίες σέρβις και επισκευών πρέπει να εκτελούνται από εκπαιδευμένο προσωπικό.
2) Βεβαιωθείτε ότι το εργαλείο έχει αποσυνδεθεί από την παροχή του αέρα. Επιλέξτε κατάλληλο λειαντικό μέσο και ασφαλίστε το στον εφεδρικό δίσκο. Τοποθετήστε το προσεκτικά και κεντράρετέ το πάνω στον δίσκο.
3) Να χρησιμοποιείτε πάντα τον απαιτούμενο εξοπλισμό ασφάλειας όταν χρησιμοποιείτε αυτό το εργαλείο.
4) Όταν εκτελείτε εργασίες λείανσης, πρέπει να τοποθετείτε πάντα το εργαλείο πάνω στο τεμάχιο εργασίας και στη συνέχεια,

να το θέτετε σε λειτουργία. Να απομακρύνετε πάντα το εργαλείο από το τεμάχιο εργασίας πριν σταματήσετε. Με τον τρότο αυτό, θα αποτραπεί η αυλάκωση του τεμαχίου εργασίας λόγω υπερβολικών στροφών του λειαντικού μέσου.

5) Πριν από την τοποθέτηση, προσαρμογή ή αφαίρεση του λειαντικού μέσου ή του εφεδρικού δίσκου, να αποσυνδέετε πάντα την παροχή αέρα από το τριβείο.
6) Να φροντίζετε ώστε να έχετε πάντα σταθερό πάτημα και/ή θέση και να προσέχετε την αντίδραση της ροπής που αναπτύσσεται από το τριβείο.
7) Να χρησιμοποιείτε μόνο τα σωστά ανταλλακτικά.
8) Να βεβαιώνεστε πάντα ότι το υλικό που πρόκειται να λειανθεί είναι καλά στερεωμένο, ώστε να αποτρέπεται η μετακίνησή του.
9) Να ελέγχετε τακτικά τον ελαστικό σωλήνα και τα εξαρτήματα σύνδεσης για τυχόν φθορά. Μη μεταφέρετε το εργαλείο κρατώντας το από τον ελαστικό σωλήνα. Να προσέχετε πάντα ώστε να αποτρέπεται η τυχόν έναρξη λειτουργίας του εργαλείου κατά τη μεταφορά του με την παροχή αέρα συνδεδεμένη.
10) Η σκόνη μπορεί να είναι ιδιαίτερα εύκαυστη. Ο σάκος συλλογής σκόνης του συστήματος κενού πρέπει να καθαρίζεται ή να αντικαθίσταται καθημερινά.

Ο καθαρισμός ή η αντικατάσταση της σακούλας διασφαλίζει επίσης βέλτιστη απόδοση.

11) Μην υπερβαίνετε τη μέγιστη συνιστώμενη πίεση αέρα.
Να χρησιμοποιείτε τον εξοπλισμό ασφάλειας σύμφωνα με τις συστάσεις.
12) Το εργαλείο δεν είναι ηλεκτρικά μονωμένο. Μην το χρησιμοποιείτε σε μέρη όπου υπάρχει πιθανότητα να έρθει σε επαφή με ρέον ηλεκτρικό ρεύμα, σωλήνες αερίου, σωλήνες νερού κ.λπ. Να ελέγχετε την περιοχή εργασίας πριν το χρησιμοποιήσετε.
13) Προσέχετε ώστε να αποφύγετε την εμπλοκή ενδυμάτων, μαλλιών, γραβατών, πανιών καθαρισμού με τα κινούμενα μέρη του εργαλείου. Σε τέτοια περίπτωση, θα προκληθεί ώθηση του σώματος προς το τεμάχιο εργασίας και τα κινούμενα μέρη του μηχανήματος και αυτό μπορεί να είναι πολύ επικίνδυνο.
14) Να διατηρείτε τα χέρια σας μακριά από τον στρεφόμενο δίσκο κατά τη διάρκεια της χρήσης.
15) Εάν το εργαλείο παρουσιάσει κάποια δυσλειτουργία, διακόψτε αμέσως τη χρήση και φροντίστε για το σέρβις και την επισκευή του.
16) Μην αφήνετε το εργαλείο να λειτουργεί ελεύθερα χωρίς τη λήψη μέτρων προφύλαξης για την προστασία ατόμων ή αντικειμένων από τυχόν απώλεια του λειαντικού μέσου ή του δίσκου.

Διαμόρφωση προϊόντος/Προδιαγραφές: Περιστροφικό τριβείο 10.000 σ.α.λ.

Διαμόρφωση προϊόντος και προδιαγραφές: Περιστροφικό τριβείο 70 mm x 198 mm (3 in x 8 in) 10.000 σ.α.λ.Σημείωση: Όλα τα μηχανήματα με δημιουργία κενού χρησιμοποιούν τυτικά εξαρτήματα σύνδεσης ελαστικού σωλήνα κενού διαμέτρου 28 mm (1 in). Διατίθεται διάμετρος 19 mm (3/4 in).
Τροχιά Τυποςκενού		Μέγεθοςδίσκου σεχιλιοστά(ίντσες)	Αριθμόςμοντέλου	Καθαρόβάρος προϊόντοςκιλά(λίβρες)	Ύψοςχιλιοστά(ίντσες)	Μήκοςχιλιοστά(ίντσες)	Ισχύς(HP)	Κατανάλωσηαέρα, λίτρα/λεπτό (κυβ.πόδια/λεπτό)	*ΕπίπεδοθορύβουdBA	*Επίπεδοκραδασμώνm/s2	*ΑβεβαιότηταKm/s2
3 mm(1/8 in)	Κεντρικόκενό	70 x 198(3 x 8)	OS383CV	0,96(2,1)	118(4,65)	248(9,76)	179(0,24)	453 (16) 753	,30.83
	Αυτόματηδημιουργίακενού	70 x 198(3 x 8)	OS383DB	0,97(2,14)	118(4,65)	261(10,26)	179(0,24)	453 (16) 852	,80.77
Η δοκιμή θορύβου πραγματοποιήθηκε σύμφωνα με το EN ISO 15744:2008 – Μη ηλεκτρικά εργαλεία χειρός – Κώδικας μέτρησης θορύβου – Μηχανική μέθοδος(κατηγορία 2) και EN ISO 11203:2009 – Ακουστική – Θόρυβος εκπεμπόμενος από μηχανήματα και συσκευές – Προσδιορισμός της στάθμης ηχητικής πίεσης εκπομπήσε μια θέση εργασίας και σε άλλες καθορισμένες θέσεις από τη στάθμη ηχητικής ισχύος.Η δοκιμή δόνησης πραγματοποιήθηκε σύμφωνα με το EN ISO 28927-3 – Φορητά εργαλεία ισχύος – Μέθοδοι δοκιμής για την εκτίμηση της μετάδοσης των δονήσεων –Μέρος 3: Τριβεία στίλβωσης και περιστροφικά, ελλειττικά και τυχαίας τροχιάς λειαντικά.

Οι προδιαγραφές υπόκεινται σε αλλαγή χωρίς πρότερη ειδοποίηση.

*Οι τιμές που δηλώνονται στον πίνακα προέρχονται από εργαστηριακές δοκιμές συμμόρφωσης με τους αναφερόμενους κώδικες και τα πρότυπα και δεν επαρκούν για αξιολόγηση κινδύνου. Οι τιμές που μετρώνται σε έναν συγκεκριμένο χώρο εργασίας ενδέχεται να είναι μεγαλύτερες από τις τιμές που δηλώνονται εδώ. Οι πραγματικές τιμές έκθεσης και ο βαθμός κινδύνου ή βλάβης για κάποιο άτομο είναι μοναδικά για κάθε περίπτωση και εξαρτώνται από τον περιβάλλοντα χώρο, τον τρόπο με τον οποίο το άτομο εργάζεται, το συγκεκριμένο υλικό στο οποίο εκτελείται η εργασία, τη σχεδίαση του χώρου εργασίας, καθώς και από τον χρόνο έκθεσης και τη φυσική κατάσταση του χρήστη. Η ΚΚΗ Μirka, Ltd. δεν φέρει ευθύνη για τις επιπτώσεις της χρήσης των δηλούμενων τιμών αντί των πραγματικών τιμών έκθεσης για μεμονωμένη αξιολόγηση κινδύνου.

Періσσότερες πληροφορίες για την υγιεινή και ασφάλεια στον χώρο εργασίας μπορείτε να λάβετε από τους ακόλουθους ιστότοπους: https://osha.europa.eu/en (Ευρώπη) http://www.osha.gov (Η.Π.Α.)

Οδηγός αντιμετώπισης προβλημάτων

Σύμπτωμα Πίθανή αιτία Λύση
Χαμηλή ισχύς και/ή χαμηλές στροφές ρελαντί	Ανεπαρκής πίεση αέρα Ελέγξτε την πίεση της γραμμής αέρα στην είσοδο του τριβείου, ενώ το εργαλείο λειτουργεί στις στροφές ρελαντί. Πρέπει να είναι 6,2 bar (90 psig/620 kPa).
	Φραγμένοι σιγαστήρες Ανατρέξτε στην ενότητα «Αποσυναρμολόγηση περιβλήματος» για την αφαίρεση του σιγαστήρα. Αντικαταστήστε το στοιχείο 48, ένθετο σιγαστήρα (Ανατρέξτε στην ενότητα «Συναρμολόγηση περιβλήματος»).
	Φραγμένο πλέγμα εισόδου Καθαρίστε το πλέγμα εισόδου με καθαρό, κατάλληλο καθαριστικό διάλυμα. Εάν το πλέγμα δεν καθαρίζεται, αντικαταστήστε το.
	Ένα ή περισσότερα φθαρμένα ή σπασμένα πτερύγια	Τοποθετήστε ένα πλήρες σετ νέων πτερυγίων (για τη σωστή λειτουργία, πρέπει να αντικατασταθούν όλα τα πτερύγια). Απλώστε σε όλα τα πτερύγια λάδι κατάλληλο για πνευματικά εργαλεία. Ανατρέξτε στις ενότητες «Αποσυναρμολόγηση μοτέρ» και «Συναρμολόγηση μοτέρ».
	Εσωτερική διαρροή αέρα στο περίβλημα του μοτέρ που υποδηλώνεται από την υψηλότερη της κανονικής κατανάλωση αέρα και τη χαμηλότερη της κανονικής τιμή στροφών.	Ελέγξτε εάν είναι σωστή η ευθυγράμμιση του μοτέρ και η εμπλοκή του δακτυλίου ασφάλισης. Ελέγξτε εάν ο στεγανοποιητικός δακτύλιος στο αυλάκι του δακτυλίου ασφάλισης είναι κατεστραμμένος. Αφαιρέστε το συγκρότημα του μοτέρ και τοποθετήστε το ξανά. Ανατρέξτε στις ενότητες «Αποσυναρμολόγηση μοτέρ» και «Συναρμολόγηση μοτέρ».
	Φθαρμένα μέρη του μοτέρ Απταιτείται γενική επισκευή του μοτέρ. Απτευθυνθείτε σε εξουσιοδοτημένο κέντρο σέρβις της Mirkα.
	Φθαρμένα ή σπασμένα έδρανα στροφέα. Αντικαταστήστε τα φθαρμένα ή σπασμένα έδρανα. Ανατρέξτε στις ενότητες «Αποσυναρμολόγηση ζυγώθρου και στροφέα» και «Συναρμολόγηση εδράνων στροφέα, AirSHIELDTM και ζυγώθρου».
Διαρροή αέρα μέσω της διάταξης ελέγχου στροφών και/ή του μίσχου βαλβίδας.	Το ελατήριο βαλβίδας, η βαλβίδα ή η βάση της βαλβίδας έχει λερωθεί, σπάσει ή λυγίσει.	Αποσυναρμολογήστε, επίθεωρήστε και αντικαταστήστε τα φθαρμένα ή κατεστραμμένα μέρη. Δείτε τα βήματα 2 και 3 στην ενότητα «Αποσυναρμολόγηση περιβλήματος» και τα βήματα 2 και 3 στην ενότητα «Συναρμολόγηση περιβλήματος».
Κραδασμοί/Μη ομαλή λειτουργία	Εσφαλμένος δίσκος Να χρησιμοποιείτε μόνο δίσκους μεγέθους και βάρους που έχουν σχεδιαστεί για το συγκεκριμένο μηχάνημα.
	Προσθήκη ενδιάμεσου δίσκου ή άλλου υλικού	Να χρησιμοποιείτε μόνο λειαντικό και/ή ενδιάμεσο υλικό σχεδιασμένο για το συγκεκριμένο μηχάνημα. Μην προσαρτάτε στην επιφάνεια του δίσκου οτιδήποτε δεν έχει σχεδιαστεί ειδικά για χρήση μαζί με τον δίσκο και το τριβείο.
	Μη σωστή λίπανση ή ανάπτυξη ακαθαρσιών.	Αποσυναρμολογήστε το τριβείο και καθαρίστε με κατάλληλο καθαριστικό διάλυμα. Συναρμολογήστε το τριβείο. (Δείτε το «Εγχειρίδιο σέρβις»)
	Φθαρμένα ή σπασμένα πίσω ή μπροστινά έδρανα μοτέρ	Αντικαταστήστε τα φθαρμένα ή σπασμένα έδρανα. Ανατρέξτε στις ενότητες «Αποσυναρμολόγηση μοτέρ» και «Συναρμολόγηση μοτέρ».
	Για τα μηχανήματα με κεντρικό κενό είναι πιθανό να υπάρχει πολύ μεγάλος βαθμός κενού κατά τη διαδικασία της λείανσης πάνω σε επίπεδη επιφάνεια, με αποτέλεσμα ο δίσκος να κολλά πάνω στην επιφάνεια λείανσης.	Για τα μηχανήματα CV, μειώστε τον βαθμό κενού μέσω του συστήματος κενού.
