GEBRUIKSAANWIJZING OS 383CV Mirka

nl Gebruiksaanwijzing 76-79

no Bruksanvisning 80-83

Overeenkomstigheidsverklaring

KWH Mirka Ltd.

66850 Jeppo, Finland

verklaart op haar eigen verantwoordelijkheid dat de producten

die betrekking hebben op deze verklaring, nl 70 mm x 198 mm (3 in. x 8 in.) 10.000 OPM Excentrische Schuurmachines (Zie "Product configuratie en Specificaties" Tabel voor bepaald Model) in overeenkomst zijn met de volgende normen of andere normatieve documenten: EN ISO 15744:2008, volgens de bepalingen van 89/392/EEC, zoals gewijzigd door de richtlijnen 91/368/EEC & 93/44/EEC 93/68/EEC, en de consoliderende richtlijn 2006/42/EC.

Jeppo 16.01.2014

Plaats en datum van uitgifte Bedrijf Stefan Sjöberg, CEO

MIRKA

Gebruiksaanwijzing

Omvat: Lees en volg deze instructies; Correct gebruik van het gereedschap; Werkplaats; Ingebruikname; Gebruiksaanwijzing; Tabellen productconfiguratie en –specificaties; Onderdelenpagina; Onderdelenlijst; Kits met reserveonderdelen schuurmachine; Storingsgids

Belangrijk

Lees deze instructies goed door vooraleer het gereedschap te installeren, te gebruiken, een onderhoudsbeurt te geven of te repareren. Bewaar deze instructies op een veilige en toegankelijke plaats

C€

Fabrikant / Leverancier

KWH Mirka Ltd

66850 Jeppo Finland

Tel: [phone]

Fax: [phone]

Vereiste persoonlijke veiligheidsuitrusting

Veiligheidsbril Ademmasker

Veiligheidshandschoenen Oorbeschermers

Aanbevolen minimale grootte luchtbuis

10 mm 3/8 in

Aanbevolen maximale lengte slang

8 meter 25 feet

Luchtdruk

Maximale werkdruk 6.2 bar 90 psig

Aanbevolen minimum NVT NVT

Lees en volg deze instructies:

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, verkrijgbaar bij: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1 verkrijgbaar bij: American National Standards Institute, Inc.; 1430 Broadway; New York, NY 10018
3) Nationale en lokale voorschriften.

Correct gebruik van het gereedschap

Deze schuurmachine schuurt alle soorten materialen, zoals metaal, hout, steen, plastic, enz. waarbij gebruik wordt gemaakt van schuurpapier dat voor dit doel is ontwikkeld. Gebruik de schuurmachine niet voor een ander doeleinde zonder eerst de fabrikant of een goedgekeurde verdeler te raadplegen. Gebruik geen reserveschuurschijven met een onbelast toerental van minder dan 10.000 OPM.

Werkplaats

Gebruik een schoon en gesmeerd luchtaanvoersysteem dat zorgt voor een gelijkmatige luchtdruk van 6.2 bar/90 PSI in het werktuig wanneer de hendel volledig ingedrukt wordt. Het is aanbevolen een goedgekeurde luchtbuis te gebruiken met een diameter van 10mm (3/8 in.) en een maximale lengte van 8 m (25ft.) Het is aan te raden het luchtaanvoersysteem aan te sluiten op het werktuig zoals in Figuur 1.

Sluit het werktuig niet aan op het luchtsysteem zonder een luchtafsluitklep bij de hand te hebben die gemakkelijk te gebruiken is. Het luchtaanvoersysteem dient gesmeerd te worden. Het is sterk aanbevolen een FRL te gebruiken. Een FRL is een combinatie van filter, drukregelaar en vernevelaar, die ervoor zorgt dat het apparaat schone, gesmeerde lucht krijgt met de juiste druk, zoals getoond in Figuur 1. Uw leverancier kan u meer gegevens verlenen over dergelijk gereedschap. Als een dergelijk gereedschap niet wordt gebruikt, dient het apparaat manueel gesmeerd te worden.

Om het apparaat manueel te smeren, ontkoppelt u de luchtbuis en doet u 2 of 3 druppels geschikte smeerolie voor pneumatische motoren – bv. Fuji Kosan FK-20, Mobil ALMO 525 of Shell TORCULA® 32 – in de slangaansluiting van de machine (inlaat). Sluit de luchtaanvoer terug aan en laat gedurende enkele seconden het apparaat traag werken zodat de lucht de olie doet circuleren.

Als het apparaat vaak gebruikt wordt, smeer het dan dagelijks of als het trager begint te draaien of kracht verliest.

Het wordt aangeraden in het apparaat een luchtdruk van 6,2 bar/90 PSI aan te houden tijdens de verwerking. Het apparaat werkt ook bij een lagere druk, maar mag nooit bij een druk hoger dan 6,2 bar/90 psig gebruikt worden.

Gebruiksaanwijzing

1) Lees alle instructies voor gebruik. Alle gebruikers moeten zeer goed getraind te zijn in het gebruik en moeten zich bewust zijn van de veiligheidsvoorschriften. Onderhoud en reparaties moeten altijd uitgevoerd worden door opgeleid personeel.
2) Zorg ervoor dat de luchttoevoer naar het apparaat is afgesloten. Kies geschikt schuurpapier en bevestig het aan de schuurzool. Wees voorzichtig en plaats het schuurpapier precies in het midden van de schuurzool.
3) Plaats bij het schuren altijd eerst het apparaat op het oppervlak alvorens het aan te zetten. Neem ook altijd eerst het apparaat weg van het oppervlakte voor het uit te zetten. Dit voorkomt groeven in het oppervlak door een te snelle beweging van het schuurpapier.
4) Zorg er altijd voor dat de luchttoevoer naar de schuurmachine wordt afgebroken voor u het schuurpapier of schuurschijf aanbrengt, aanpast of verwijdert.

5) Zorg ervoor dat u altijd in een stabiele houding en positie staat en wees bedacht op een tegendraai-moment van de schuurmachine.

6) Gebruik altijd geschikte reserveonderdelen.

7) Zorg er altijd voor dat het materiaal dat geschuurd moet worden, stevig vast zit, zodat het niet kan bewegen.

8) Controleer de slang en de onderdelen regelmatig op slijtage. Gebruik de slang niet om het apparaat te dragen en let erop dat het apparaat niet in werking wordt gesteld wanneer u het draagt en de luchttoevoer is aangesloten.

9) Zorg ervoor dat de aanbevolen maximale luchtdruk niet overschreden wordt.

10) Stof kan uiterst brandbaar zijn. Reinig of vervang de stofzak dagelijks. De zak schoonmaken of vervangen garandeert ook optimale prestaties.

11) Zorg ervoor dat de aanbevolen maximale luchtdruk niet overschreden wordt. Gebruik de aanbevolen veiligheidsuitrusting.

12) Het apparaat heeft geen elektrische isolatie. Gebruik het apparaat niet wanneer het in contact kan komen met objecten die onder stroom staan, gasleidingen, waterleidingen, enz. Controleer het werkgebied vooraleer u begint.

13) Zorg ervoor dat de bewegende delen van het apparaat niet verstrikt geraken in kleding, stropdassen, haar, schoonmaaklap, enz. Als deze delen verstrikt geraken, zullen ze het lichaam naar het werkobject en de bewegende delen van de machine trekken, wat zeer gevaarlijk kan zijn.

14) Houd tijdens het gebruik de handen op een veilige afstand van de draaiende schijf.

15) Als blijkt dat het apparaat niet goed functioneert, staak dan onmiddellijk het gebruik en maak een afspraak voor onderhoud of reparatie.

16) Als het apparaat onbelast draait, dient u maatregelen te treffen om personen en objecten te beschermen als het schuurpapier of de schijf loskomen.

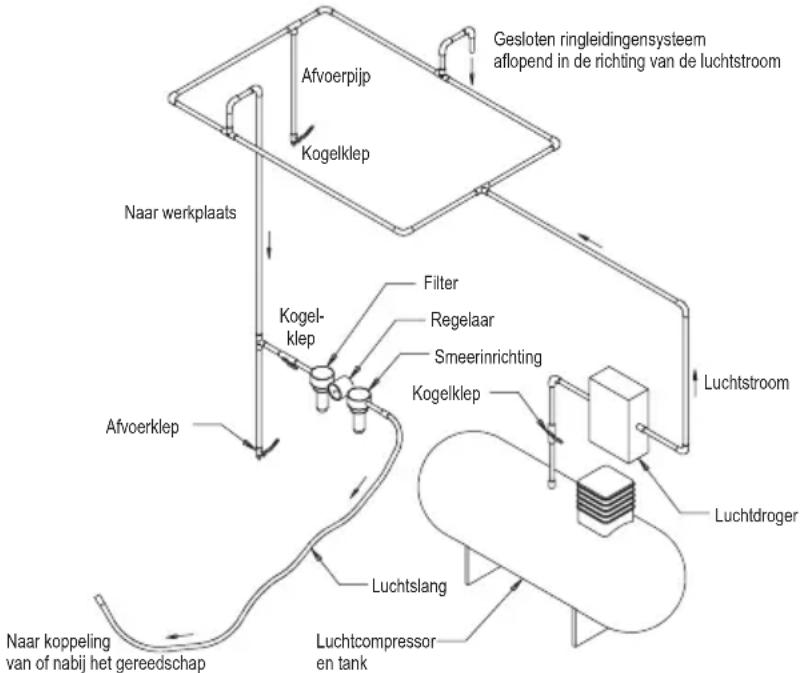


Productconfiguratie/Specificaties: 10,000 OPM Excentrische Schuurmachines

Productconfiguratie en Specificaties: 10,000 OPM 70 mm x 198 mm (3 in. x 8 in.) Excentrische SchuurmachineOpmerking: Alle Vacuüm machines gebruiken ∅ 28 mm (1 in.) Vacuüm Slang Fitting Standaard. ∅ 19 mm (3/4 in.) is beschikbaar.
Draa-icirkel	Zuig type	Schijf grootte mm (in.)	Model-nummer	Product Net-togewicht kg (ponden)	Hoogte mm (inch)	Lengte mm (inch)	Vermo-gen watts (HP)	Lucht-consumptie LPM (scfm)	*Geluid-sniveau dBA	*Vibra-tieniveau m/s ^2	*Onzeker-heidsfactor K m/s ^2
3 mm (1/8 in.)	Central Vacuüm	70 x 198 (3 x 8)	OS383CV 0.96 (2.1)		118 (4.65)	248 (9.76)	179 (0.24)	453 (16) 753	30.83
	Zelfgen. vacuüm	70 x 198 (3 x 8)	OS383DB 0.97 (2.14)		118 (4.65)	261 (10.26)	179 (0.24)	453 (16) 852	80.77
De geluidstest is uitgevoerd conform EN ISO 15744:2008 – Niet-elektrisch aangedreven handgereedschap – Geluidmeetcode – Praktijkmethode (klasse 2) en EN ISO 11203:2009 – Akoestiek – Geluid uitgestraald door machines en toestellen - Bepaling van geluidsdrukniveaus op de werkplek en op andere aangegeven plekken.De trillingstest is uitgevoerd conform EN ISO 28927-3 – Draagbare handgereedschappen – Beproevingsmethoden voor de evaluatie van de trillingsemissie – Deel 3: Polijst- en roterende machines, excentrische of pendelende beweging.

Specificaties vatbaar voor wijzigingen zonder voorafgaande bekendmaking.

*De waarden in de tabel zijn het resultaat van laboratoriumtests in overeenstemming met de vermelde normen en voorschriften. Ze zijn niet voldoende voor een risico evaluatie. Waarden die worden opgemeten in een echte werkomgeving kunne hoger liggen dan de weergegeven waarden. De eigenlijke waarden en risico's of persoonlijke schade is eigen aan elke situatie en is afhankelijk van de onmiddellijke omgeving, de manier waarop de persoon werkt, het specifieke materiaal waarmee gewerkt wordt, de opstelling van de werkplaats, de werkduur en de fysieke conditie van de gebruiker. KWH Mirka, ltd kan niet verantwoordelijk worden gesteld voor de gevolgen als de weergegeven waarden gebruikt worden in plaats van de eigenlijke gebruikswaarden voor elke specifieke risico analyse.

Meer informatie over gezondheid en veiligheid bij het werk vindt u op de volgende websites:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

Storingsgids
Symptoom Mogelijke Oorzaak Oplossing
Laag Vermogen en/of Laag onbelast toerental	Onvoldoende luchtdruk Controleer de druk in de	luchtbuis aan de inlaat van de schuurmachine terwijl het apparaat onbelast werkt. Deze moet 6.2 Bar (90 psig/620 kPa) bedragen.
	Verstopte geluiddemper(s) Zie deel “Demontage	van de behuizing” voor de verwijdering van de geluiddemper. Vervang onderdeel 48, het inzetstuk voor de geluiddemper (Zie het deel “Montage van de behuizing”).
	Opgevuld inlaatbescherming Maak de inlaatbescherming schoon met een geschikte zuivere schoonmaakoplossing. Als het niet schoon wordt, dient het vervangen te worden.
	Een of meer versleten of gebroken bladen Mon	eer een complete set nieuwe bladen (voor een goede werking moeten alle bladen vervangen worden). Geef alle bladen een laagje kwaliteitsolie voor pneumatisch geredschap. Zie: “Demontage van de motor” en “Montage van de Motor”.
	Intern luchtlek in de behuizing van de motor dat leidt tot een hoger dan normaal luchtverbruik en een lager dan normaal toerental.	Controleer dat de Motor goed is uitgelijnd en dat de sluitring goed werkt. Kijk na of de O-ring in de sluitringgroef beschadigd is. Verwijder de motorassemblage en hermonteer deze weer. Zie: “Demontage van de motor” en “Montage van de Motor”.
	Delen van de Motor zijn versleten Laat de Motor	grondig nakijken. Neem contact op met een goedgekeurd Mirka Service Centrum.
	Spindellagers zijn versleten of stuk Vervang de	lagers die versleten of stuk zijn. Zie: “Asstabilisator en demontage van de Spindel” en “Montage van spindellagers, AirSHIELDTM en de asstabilisator”.
Luchtlek door toerentalbediening en/of klepsteel	Klepveer, klep of klepzitting die vuil, stuk of verbogen zijn.	Demonteer, controleer en vervang de versleten of beschadigde onderdelen. Zie Stappen 2 en 3 in “Demontage van de behuizing” en Stappen 2 en 3 in “Montage van de behuizing”.
Vibratie of oneven werking Onjuiste schijf	Gebruik alleen schijven van de juiste grootte	en het juiste gewicht die ontworpen werden voor deze machine.
	Gebruik van interface of ander materiaal Gebruik	alleen schuurpapier en/of interface die ontworpen werden voor deze machine. Monteer niets op het schijfvlka van de schuurmachine dat niet specifiek ontworpen werd voor deze schijf en schuurmachine.
	Geen goede smering of ophoping van resten.	demonteer de schuurmachine en maak schoon met een geschikte schoonmaakoplossing. Monteer de schuurmachine. (Zie: “Onderhoudshandboek”)
	Voor of Achter motorlagers die verslten of stuk zijn	Vervang de lagers die versleten of stuk zijn. Zie: “Demontage van de motor” en “Montage van de Motor”.
	Voor machines met stofafzuiging is het mogelijk dat er te sterk gezogen wordt bij het schuren van platte oppervlakken zodat de schijf aan het schuuropervlak blijft hangen.	Voor CV machines vermindert u het vacuum door middel van het stofzuigsysteem.
