KÄYTTÖOHJE OS 383CV Mirka

fi Käyttöohjeet 40-43

VAKUUTUS normien täyttämisestä

KWH Mirka Oy Ab

66850 Jepua

vakuuttaa kantavansa yksin täyden vastuun siitä, että 70 mm x 198 mm (3" x 8") 10,000 OPM tasohiomakoneet (ks. mallikohtainen taulukko "Laitekokoonpano / tekniset tiedot"), joihin tämä vakuutus viittaa, ovat seuraavien standardien ja direktiivien mukaisia: EN ISO 15744:2008, 89/392/EEC direktiiveissä 91/368/EEC & 93/44/EEC & 93/68/EEC määrätyin lisäyksin, 2006/42/EC.

Jeppo 16.01.2014

Paikka ja aika Yritys Stefan Sjöberg, toimitusjohtaja

Käyttöohjeet

Sisältö: Takuu, Lue ja noudata, Koneen oikea käyttö, Työasemat, Koneen käyttöönotto, Käyttöohjeet, Laitekokoonpano / tekniset tiedot, Koneen osat, Varaosaluettelo, Hiomakoneen varaosasarjat, Vian etsintä, Huolto.

Tärkeää

Lue nämä ohjeet tarkoin läpi ennen tämän koneen asentamista, käyttämistä, huoltamista tai korjaamista. Säilytä nämä ohjeet helposti saatavilla, turvallisessa paikassa.

C€

Valmistaja / toimittaja

Oy KWH Mirka Ab

66850 Jepua

Puh: + 358 20 760 2111

Fax: [phone]

Vaadittavat henkilökohtaiset turvavarusteet

Suojalasit Hengityssuojaimet

Turvakäsineet Kuulosuojaime

Suositeltava ilmaletkun vähimmäiskoko

10 mm 3/8'

Suositeltava letkun enimmäispituus

8 m 25 jalkaa

Ilmanpaine

Suurin käyttöpaine 6.2 bar 90 psig

Alin suositeltava Ei saatavissa Ei saatavissa

Lue ja noudata:

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206. Tilausosoite: Supt of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1 Tilausosoite: American National Standards Institute, Inc.; 1430 Broadway; New York, NY 10018
3) Valtiolliset ja paikalliset säädökset

Koneen oikea käyttö

Tämä hiomakone on suunniteltu kaikentyyppisen materiaalin kuten metallin, puun, kiven, muovin jne hiomiseen kyseiseen tarkoituk-seen suunniteltua hioma-alustaa käyttäen. Älä käytä tätä hioma-konetta mihinkään muuhun kuin edellä määriteltyyn tarkoitukseen neuvottelematta valmistajan tai valmistajan valtuuttaman edustajan kanssa. Älä käytä hioma-alustoja, joiden työstönopeus on alle 10,000 k/min.

Työasemat

Tämä kone on käsikäyttöinen. Käyttäessäsi konetta seiso aina tukevalla alustalla. Itse koneen toiminta-asento voi olla mikä tahansa edellyttäen, että koneen käyttäjällä on tukeva, tasapainoinen asento ja varma ote laitteesta sekä hän on tietoinen hiomakoneen mahdollisuudesta kehittää yllättäviä ja voimakkaita vääntöliikkeitä (reaktiivinen vääntömomentti). Katso kohta "Käyttöohjeet".

Koneen käyttöönotto

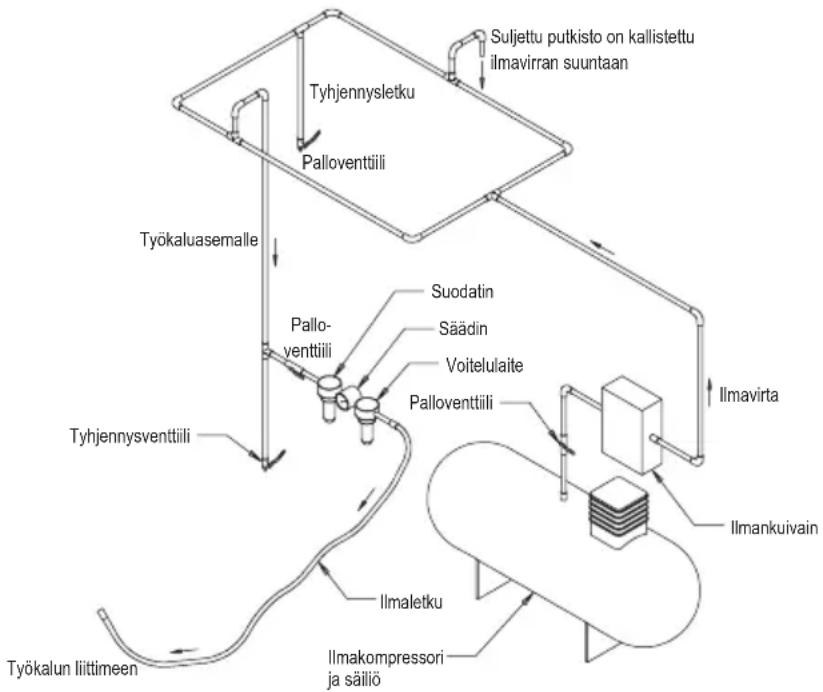

Käytä puhdasta, voideltua paineilmaa, joka antaa koneeseen mitatun 6.2 bar (90 psig bar) ilmanpaineen koneen käydessä käynnistysvipu täysin alas painettuna. Suosittelemme ø10 mm (3/8") ja enimmäspituudeltaan 8 m (25 jalkaa) olevan paineilmaletkun käyttöä. Kytke kone ilmanlähteeseen kuvan 1 mukaisesti. Kytke kone ilmanlähteeseen kuvan 1 mukaisesti.

Älä kytke konetta paineilmajärjestelmään ilman helppokäyttöistä ja kätevästi käsillä olevaa ilmansulkuventtiiliä. Koneen yhteydessä tulisi käyttää paineilmavoitelua. Erittäin suositeltavaa on käyttää ilmansuodatin, -säädin ja -voitelijayhdistelmää (FRL) kuvan 1 osoittamalla tavalla. Tällöin ilma välittyy puhtaana ja voideltuna oikealla paineella koneeseen. Yksityiskohtaista tietoa suositelta-vista yhdistelmistä saat jälleenmyyjiltämme.

Irrota paineilmaletku ja laita sen tuloliittimen aukkoon 2-3 tippaa koneeseen sopivaa paineilmamoottorin voiteluöljyä (esim. Fuji Kosan FK-20, Mobil ALMO 525 tai Shell TORCULA® 32). Kytke kone uudelleen tuloliittimeen ja anna sen käydä matalilla kierrok-silla muutaman sekunnin ajan, jotta ilma pääsee kierrättämään öljyä. Jos konetta käytetään usein, toista voitelu päivittäin tai aina, kun huomaat koneen käynnistyvän liian hitaasti ja / tai menettävän tehoaan.

Suositeltava ilmanpaine koneen käydessä on 6,2 bar (90 psig). Pienemmälläkin paineella kone voi käydä, mutta ei milloinkaan suuremmalla kuin 6,2. bar (90 psig)

Käyttöohjeet

1) Lue tarkoin kaikki ohjeet ennen koneen käyttöä. Kaikkien koneen käyttäjien on oltava koulutettuja sen käyttöön ja tietoisia näistä turvasäännöistä. Kaikki huolto- ja korjaustyöt on toteutettava vain koulutetun henkilökunnan toimesta.
2) Varmista, että kone on kytketty irti paineilmaverkostosta. Valitse sopiva hioma-alusta ja kiinnitä se pitävästi hioma-alustaan. Ole huolellinen ja varmista, että hioma-alusta on keskellä hioma-alusta.

3) Pidä kone hiottavan pinnan päällä aina ennen käynnistämistä. Nosta kone pois hiottavalta pinnalta aina ennen koneen pysäyttämistä. Näin vältät ylikierroksista johtuvan pinnan vaurioitumisen.

4) Irrota paineilmaletku hiomakoneesta aina ennen hioma-alustan tai hioma-alustan asentamista, säätämistä tai poistamista.

5) Konetta käyttäessäsi seiso aina tukevassa asennossa ja muista hiomakoneen mahdollisuus kehittää yllättäen voimakkaita vääntöliikkeitä.

6) Käytä vain koneeseen suunniteltuja varaosia.

7) Varmista aina, että hiottava materiaali on kiinnitetty kunnolla paikoilleen niin, että se ei pääse liikkumaan työstettäessä.

8) Tarkasta säännöllisesti ilmaletkun ja liitinten mahdolliset kulumiset. Älä kanna konetta paine- ilmaletkusta. Muista tarkoin varoa käynnistä- mästä konetta aina, kun liikutat / kannat sitä paineilmalaitteeseen kytkettynä.

9) Älä ylitä suositeltua enimmäisilmanpainetta.

10) Pöly voi syttyä erittäin helposti. Pölypussi tulee puhdistaa tai vaihtaa päivittäin. Pussin puhdistaminen tai vaihtaminen varmistaa myös tehokkaan toiminnan.

11) Älä ylitä suositeltua enimmäisilmanpainetta. Käytä turva-varusteita suositusten mukaisesti.

12) Kone ei ole sähköeristetty. Älä siis käytä sitä paikoissa, missä on mahdollisuus joutua kos- ketuksiin sähkövirran, kaasuputkien, vesiputkien jne kanssa. Tarkista työsken-telyalue ennen työskentelyn aloittamista.

13) Pidä huolellisesti vaatteet, solmiot, hiukset, puhdistus-rievut jne loitolla koneen liikkuvista osista. Esim. vaatteen tarttuminen koneeseen saattaa aiheuttaa vakavan vaaratilanteen vartalon työntyessä kohti työstettävää kohdetta ja koneen liikkuvia osia.

14) Konetta käytettäessä varo, että kädet eivät kosketa koneen pyörivää alustaa.

15) Toimintahäiriön ilmetessä poista kone välittömästi käytöstä ja huolehdi huollon ja/tai korjauksen järjestä-misestä.

16) Vältä koneen tyhjäkäyntiä suojellaksesi muita ihmisiä ja esineitä hiomalaikan tai alustan irtoamiselta.

Tuote. Laitekokooonpano / tekniset tiedot: 10,000 OPM Tasohiomakoneet

Laitekokoonpano ja tekniset tiedot: 10,000 OPM 70 mm x 198 mm (3" x 8")Huom: Kaikki imuriliitännällä varustetut koneet käyttävät ∅ 28 mm (1") vakioletkunliittimiä. Saatavissa myös ∅ 19 mm (3/4").
Epäkes-koliike	Pölyn poisto	Alustan Koko mm (")	Malli-numero	Tuotteen nettopaino kg (naulaa)	Korkeus mm (")	Teho mm (")	Teho W (HP)	Ilman kulutus LPM (scfm)	*Melu-taso dBA	*Tärinä-taso M/s ^2 Profilli	*Epävarmuus kerroin K m/s ^2
3 mm (1/8 in.)	Keskus-imuri-liitäntä	70 x 198 (3 x 8)	OS383CV	0.96 (2.1)	118 (4.65)	248 (9.76)	179 (0.24)	453 (16) 753	30.83
	Suojattu keskitetty imurili-itätä	70 x 198 (3 x 8)	OS383DB	0.97 (2.14)	118 (4.65)	261 (10.26)	179 (0.24)	453 (16) 852	80.77
Äänitasokoe on suoritettu EN ISO 15744:2008:n mukaisesti – Ei-sähkökäyttöiset käsikoneet – Melunmittausmenetelmä – Tekninen menetelmä (tarkkuusluokka 2) ja EN ISO 11203:2009 Akustiikka – Koneiden ja laitteiden melupäästö – Emissioäänenpainetasojen määrittäminen työskentelypaikalla ja muissa määrätyissä paikoissa äänitehotasosta laskemalla.Tärinätesti on suoritettu EN ISO 28927-3:n mukaisesti: Käsikoneet – Tärinäpäästön arvioinnin mittausmenetelmät – Osa 3: Kiillotuskoneet sekä pyörivät, epäkesko- ja tasohiomakoneet.

Pidätämme oikeuden teknisiin muutoksiin ilman ennakkoilmoitusta.

*Taulukon arvot laboratoriotesteistä ovat esitettyjen koodien ja standardien mukaisia eivätkä ole riittäviä riskien arviointiin. Tietyissä työpai- koissa mitatut arvot voivat olla ilmoitettuja mittausarvoja korkeammat. Todelliset altistumisen aiheuttamat vauriot ja vahingon tai haitan määrä riippuvat kulloisestakin työtilanteesta, työympäristöstä, työskentelytavasta, työstettävästä materiaalista, työaseman suunnittelusta sekä altistumisajasta ja käyttäjän fyysisestä kunnosta. Oy KWH Mirka Ab yhtiötä ei voida asettaa vastuuseen vaurioista, jotka ovat seurausta ilmoitettuja arvoja korkeammista työskentelyarvoista.

Lisää työsuojelutietoutta on saatavissa mm. seuraavilta www-sivuilta:

https://osha.europa.eu/en (Eurooppa)

http://www.osha.gov (USA)

Vian etsintä

Ongelma Mahdollinen syy Toimenpide
Alhainen teho ja / tai liikenopeus Riittämätön ilmanpaine Tarkista ilmanpaine hiomakoneen sisään-tuloaukosta koneen käydessä vapaasti. Paineen tulisi olla 6,2 bar (90 psig/620 kPA).
