BRUGSANVISNING OS 383CV Mirka

Læs venligst, og følg Ibrugtag

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, kan fås hos: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1, kan fås hos: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Nationale og regionale forordninger.

Korrekt brug af værktøjet

Denne slibemaskine er designet til slibning af alle typer materiale dvs. metal, træ, sten plastik osv. ved brug af slibemidler, beregnet hertil. Anvend ikke slibemaskinen til andre formål end de specificerede uden først at rette forespørgsel til producenten eller en af producenten autoriseret forhandler. Anvend ikke underlagsplader med en lavere arbejdshastighed end 10.000 opm fri hastighed.

Arbejdsstationer

Værktøjet er beregnet til at anvendes som håndværktøj. Det anbefales altid, at værktøjet står på et stabilt underlag. Det kan anvendes i alle positioner, men man bør på forhånd sikre sig, at brugeren befinder sig i en sikker arbejdsstilling på et stabilt underlag med et stabilt greb i slibemaskinen samt er opmærksom på, at slibemaskinen kan forårsage en vridningsreaktion. Se afsnittet "Brugervejledning".

g

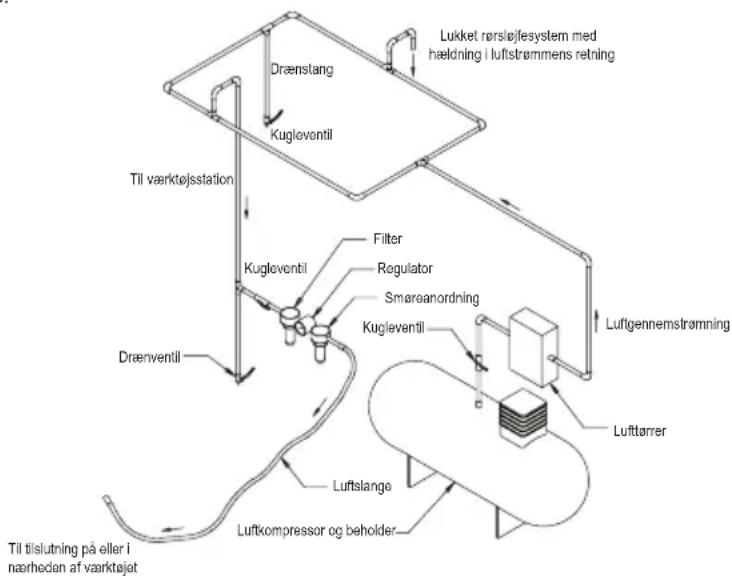

Anvend en ren, smurt luftkilde, der giver et ensartet lufttryk på 6,2 bar (90 psig) til værktøjet, når værktøjet benyttes med håndtaget trykket helt ind. Det anbefales at anvende en godkendt luftslange med dimensioner på maksimalt 10 mm (3/8") x 8 m (25 fod). Det anbefales, at værktøjet kobles til luftkilden iht. figur 1.

Forbind ikke værktøjet til luftsystemet uden en tilkoblet aflukningsventil, som er nem at komme til. Luftkilden bør være smurt. Det anbefales på det kraftigste, at anvende et luftfilter, en regulator og et smøremiddel (FRL), som vist på figur 1, da dette forsyner værktøjet med ren smurt luft med det korrekte tryk. Nærmere oplysninger om dette udstyr kan fås hos din forhandler. Hvis et sådant udstyr ikke benyttes, bør værktøjet smøres manuelt.

For at smøre værktøjet manuelt, afkobles luftslangen, og der dryppes 2 til 3 dråber egnet pneumatisk motorolie som fx Fuji Kosan FK-20, Mobil ALMO 525 eller Shell TORCULA® 32 ind i slangens ende (maskinens luftindtag). Forbind atter værktøjet til maskinen, og lad værktøjet køre på lave omdrejning et par sekunder for at lade luften cirkulere olien. Benyttes værktøjet ofte, bør det smøres dagligt, eller hvis det begynder at køre langsommere eller tabe kraft.

Det anbefales, at lufttrykket ved værktøjet er 6,2 bar (90 psig), når værktøjet kører. Værktøjet kan køre ved lavere tryk, men aldrig ved et højere tryk end 6,2 bar (90 psig).

Brugervejledning

3) Benyt altid de krævede værnemidler, når værktøjet anvendes.
4) Ved slibning bør værktøjet altid anbringes på arbejdsemnet, inden der tændes for det. Fjern altid værktøjet fra arbejdsemnet, inden du slukker for værktøjet. Dette vil forhindre, at der opstår dybe spor på arbejdsemnet som følge af for høj hastighed for sliberondellen.
5) Luftkilden skal altid frakobles, inden sliberondel eller underlagsplade monteres, justeres eller fjernes.
6) Sørg altid for et stabilt fodfæste/en stabil arbejdsstilling, og vær opmærksom på slibemaskinens vridningsreaktion.
7) Benyt kun originale reservedele.
8) Kontroller altid, at det materiale, der skal slibes, er anbragt sikkert og stabilt for at forhindre, at det flytter sig.
9) Tjek slange og fittings regelmæssigt for slid. Bær ikke værktøjet i slangen; vær altid omhyggelig med, at slibemaskinen ikke startes, mens du bærer værktøjet med tilkoblet luftkilde.
10) Støv kan være meget letantændeligt. Støvsugerposen bør rengøres eller udskiftes dagligt, eller når posen er halv fyldt eller vejer 2,3 kg (5 lbs.). Rengøring eller udskiftning af posen sikrer desuden optimal funktionalitet.
11) Overskrid ikke det anbefalede maksimale lufttryk. Benyt de anbefalede værnemidler.
12) Værktøjet er ikke elektrisk isoleret. Benyt det ikke steder, hvor der er mulighed for kontakt med elektriske installationer, gasrør, vandrør osv. Tjek arbejdsområdet inden brug.
14) Hold hænderne væk fra den roterende underlagsplade under brug.

1) Læs hele vejledningen igennem, inden værktøjet benyttes. Alle brugere skal være instrueret i, hvordan værktøjet anvendes, og de skal være bekendt med sikkerhedsreglerne. Al service og reparation må kun udføres af uddannet personale.

2) Du skal sikre dig, at værktøjet er frakoblet luftkilden. Vælg et egnet slibemateriale, og sæt det fast på underlagspladen. Vær omhyggelig med at centrere slibematerialet på underlagspladen.

13) Sørg for, at bevægelige dele ikke kommer i kontakt med tøj, slips, rengøringsklude osv. Kommer disse i kontakt med slibemaskinen, vil de blive trukket hen mod slibemaskinen og dens bevægelige dele, hvilket kan være meget farligt.

15) Hvis værktøjet ikke fungerer, som det bør, tages det øjeblikkelig ud af brug, og der sørges for service og reparation.

16) Lad ikke slibemaskinen køre med fri hastighed uden at tage forholdsregler til at beskytte personer og genstande mod skader, hvis slibepapiret eller pladen skulle løsne sig.

Produktkonfiguration/specifikationer: 10.000 OPM PLANSLIBEMASKINE

Produktkonfiguration/spesifikationer: 10.000 OPM 70 mm x 198 mm (3 in. x 8 in.) PLANSLIBEMASKINE.

Bemærk: Alle maskiner vakuum er med ∅ 28 mm (1 in.) standard vakuumslangefittings. Findes også med ∅ 19 mm (3/4 in.).

Osciller-ing	Vakuum-type	Pladestør-relse mm (“)	Model-nummer	Produkt nettovægt kg (lbs)	Højde mm (“)	Længde mm (“)	Effekt watt (HP)	Luftforbrug LPM (scfm)	*Støjniveau dBA	*Vibration-sniveau m/s2	*Usikker-hedsfaktor K m/s2
3 mm (1/8 in.)	Centralt vakuum	70 x 198 (3 x 8)	OS383CV 0	.96 (2.1)	118 (4.65)	248 (9.76)	179 (0.24)	453 (16)	753.30.83
	Selvgen, vakuum	70 x 198 (3 x 8)	OS383DB 0	.97 (2.14)	118 (4.65)	261 (10.26)	179 (0.24)	453 (16)	852.80.77

Støjtesten er udført i overensstemmelse med EN ISO 15744:2008 – Ikke elektriske håndmaskiner – Metode til måling af støj – Teknisk metode (klasse 2) samt EN ISO 11203:2009. Akustik – Støj fra maskiner og udstyr – Måling af lydtryk ved operatørens øre (støjemission) – Beregning på grundlag af lydeffektniveau.

Der udføres vibrationstest i overensstemmelse med EN ISO 28927-3, Kraftdrevne håndmaskiner – Prøvningsmetoder til evaluering af vibrationsemission – Del 3: Polermaskiner, rystepudsere, oscillerende slibemaskiner og pudsemaskiner med roterende bevægelse.

Specifikationer kan ændres uden forudgående meddelelse.

*De i tabellen anførte værdier stammer fra laboratorietest under fastsatte forhold med angivne koder og standarder og er ikke tilstrækkelige til risikovurdering. Værdier, målt på en bestemt arbejdsplads, kan være forskellige fra de oplyste værdier. De faktiske eksponeringsværdier og størrelsen af de risiko- og sikkerhedsfaktorer, et individ udsættes for, er forskellige for de forskellige situationer, og afhænger af omgivelserne, måden personen arbejder på, det bearbejdede materiale, udformningen af arbejdsstationen samt eksponeringstiden og brugerens fysiske kondition. KWH Mirka, Ltd. kan ikke holdes ansvarlig for konsekvenserne af at benytte oplyste værdier i stedet for de faktiske eksponeringsværdier til individuel risikobedømmelse.

Yderligere oplysning om arbejdssundhed og -sikkerhed findes på følgende websites:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

Fejlfindingsguide

Symptom Mulig årsag	Løsning
Ingen kraft og/eller lav fri hastighed	Utilstrækkeligt lufttryk Tjek lufttrykket ved slibemaskinens indtag, mens den kører med fri hastighed. Det skal være 6,2 Bar (90 psig/620 kPa).
	Tilstoppet lyddæmper Se "Demontering af maskinhus" for at fjerne lyddæmperen. Del 48, lyddæmperen, kan rengøres med et rent, egnet rengøringsmiddel for at fjerne alle urenheder og tilstopninger. Hvis lyddæmperen ikke kan rengøres tilstrækkeligt, bør den udskiftes. Udskift nummer 48, lyddæmper. (Se "Demontering af maskinhus".)
	Tilstoppet indløbssi Rengør indløbssien med et rent, egnet rengøringsmiddel. Hvis sien ikke bliver ren, bør den udskiftes.
	En eller flere slidte eller ødelagte lameller Monter nye lameller (alle lamellerne bør udskiftes, for at maskinen skal fungere korrekt). Overstryg alle lameller med pneumatisk værktøjsolie. Se "Demontering af motor" samt "Montering af motor".
	Intern luftlækage i motoren; viser sig som større luftforbrug end normalt og lavere hastighed end normalt	Tjek motorens placering, og at låseringen er på plads. Tjek, om O-ringen i sporet er beskadiget. Fjern motoren, og monter den igen. Se "Demontering af motor" og "Montering af motor".
	Slidte motordele Få lavet service på motoren. Kontakt et autoriseret Mirka servicecenter.
	Slidte eller ødelagte lejer (nederste) Udskift de slidte eller ødelagte lejer. Se "Demon-tering af balanceaksel og spindelaksel" samt "Montering af spindelaksellejer, AirSHIELDTM og balanceaksel".
Luftlækage gennem hastighedskontrollen og/eller ventilhuset.	Snavset, ødelagt eller bøjet ventilfjeder, ventil eller ventilsæde	Demonter, tjek, og udskift slidte eller beskadigede dele. Se trin 2 og 3 i "Demontering af maskinhus" eller trin 2 og 3 i "Montering af maskinhus".
Vibration/Uensartet gang	Forkert underlagsplade Brug kun de pladestørrelser og vægte, der er beregnet til maskinen.
	Brug af interface eller andet materiale Brug kun de rondeller og/eller interface, der er beregnet til maskinen. Fastgør ikke andet på slibemaskinens underlagsplade en det, der er specielt designet til dette brug.
	Utilstrækkelig smøring eller ophobning af slibestøv o.l.	Demonter slibemaskinen, og rengør med et egnet rengøringsmiddel. Monter slibemaskinen (se "Servicemanual").
	Slidte eller ødelagte bag- eller forlejer Udskift de slidte eller ødelagte lejer. Se "Demonter-ing af motor" og "Montering af motor".
	Ved vakuummaskiner kan der opstå for stort vakuum, da man sliber en plan over-flade, hvilket gør, at slibepuden klæber fast på overfladen.	På CV-maskiner reduceres vakuummet ved hjælp af vakuumsystemet.
