KASUTUSJUHEND OS 383CV Mirka

Vastavusdeklaratsioon

KWH Mirka Ltd.

66850 Jeppo, Soome

deklareerib täie vastutusega, et tooted Mirka 10,000 OPM 70 mm x 198 mm (3 tolli x 8 tolli) orbitaallihvijad (vaadake mudelite andmeid tabelis "Toote konfiguratsioon / tehnilised andmed") mille kohta käesolev deklaratsioon on koostatud, vastavad järgmis(t)ele standndardi(te)le või muudele normdokumentidele EN ISO 15744:2008. Vastavalt direktiivile 89/392/EMU, mida on muudetud direktiivi-dega 91/368/EMU ja 93/44/EMU 93/68/EMUja ühtlustavale direktiivile 2006/42/EÜ

Jeppo 16.01.2014

Väljaandmise koht ja kuupäev

MIRKA

Ettevõte

Stefan Sjöberg, tegevjuht

Kasutusjuhend

Sisu – Garantii, Palume lugeda ja täita, Tööriista öige kasutamine, Tööolukorrad, Tööriista kasutussevött, Kasutusjuhised, Toote konfiguratsiooni / tehniliste andmete tabel, Osad, Osade nimekiri, Lihvija varuosakomplektid, Törkeotsingu juhend, Hooldusjuhised

Oluline märkus

Enne käesoleva tööriista paigaldamist, töötamist, hooldust või remonti lugege käesolev kasutusjuhend hoolikalt läbi. Hoidke käesolevat kasutusjuhendit ohutus, kergesti juurdepääsetavas kohas

CE

Tootja/tarnija

KWH Mirka Ltd.

66850 Jeppo

Soome

Tel: [phone]

Tootja/tarnijaNõutavad isikukaitsevahendid

Kaitseprillid

Tolmumaskid

Kaitsekindad

Kuulmiskaitsed

Soovitatav ōhutoru mõõt

-minimaalne

10 mm 3/8 tolli

Soovitatav maksimaalne

vooliku pikkus

8 meetrit 25 jalga

Õhusurve

Maksimaalne töösurve 6.2 bar 90 psig

Soovitatav miinimum NA NA

Palume lugeda ja täita

1) Tööstusohutuse ja -tervishoiu üldnormid, osa 1910, OSHA 2206, allikas: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Suruõhuga töötavate käsitööriistade ohutuskoodeks, ANSI B186.1 allikas: American National Standards Institute, Inc.; 1430 Broadway; New York, NY 10018
3) Riiklikud ja kohalikud määrused.

Tööriista öige kasutamine

Lihvija on mõeldud igat tüüpi materjalide, k.a metallide, puidu, kivi, plasti jne, lihvimiseks vastava materjali jaoks sobiva lihvpaberi abil. Ärge kasutage lihvijat ühelgi muul otstarbel ilma eelnevat konsulteerimist tootja või tema poolt volitatud tarnijaga. Ärge kasutage taldu, mille lubatud töökiirus koormuseta töötaisel on väiksem kui 10,000 OPM.

Töökoht

Tööriist on möeldud käes hoidmiseks. Tööriista on soovitav kasutada ainult kindlal põrandal seistes. Lihvijat võib kasutada igas asendis, kuid kasutaja peab enne sisselülitamist veenduma, et hoiab lihvijat ja toetub kindlalt ning on valmis lihvija poolt tekitat-avaks reaktiivmomendiks. Vaadake peatükki „Kasutamine“

Tööriista kasutussevõtt

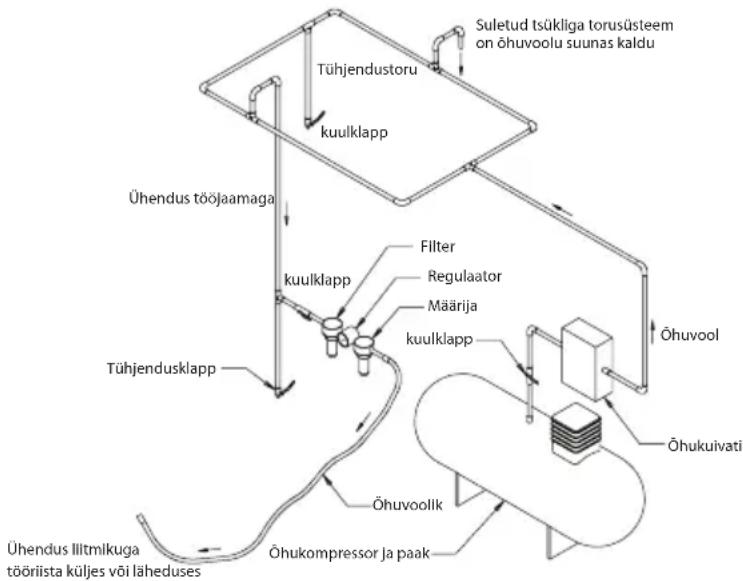

Kasutage puhast ölisisaldusega suruõhku, mille rõhk tööriista juures on 6,2 bar/90 psig, kui tööriista päästik on lõpuni alla vajutatud. Soovitame kasutada tunnustatud 10 mm (3/8") läbimõõduga ja kuni 8 m (25 jalga) pikkust õhuvoolikut. Soovitame tööriista suruõhuallikaga ühendada vastavalt joonisele 1. Ärge ühendage tööriista suruõhusüsteemiga, kui töökoha läheduses ei ole hölpsalt kasutatavat õhu sulgeventiili. Suruõhk peab olema ölisisaldusega. Soovitame tungivalt kasutada õhufiltrit, regulaatorit ja määrimisseadet (FRL) vastavalt joonisele 1 suruõhu puhastamiseks, määrimiseks ja selle nõuetekohase rõhu tagamiseks. Lähemat informatsiooni võite saada seadme müüjalt. Kui loetletud seadmeid ei kasutata, tuleb tööriista määrida. Tööriista käsitsi määrimiseks katkestage suruõhuühendus ja laske 2 kuni 3 tilka sobivat pneumaatilise mootori määrdeõli, näiteks Fuji Kosan FK-20, Mobil ALMO 525 või Shell TORCULA® 32, tööriista voolikuühendusse (sisselaskesse). Ühendage tööriist öhuvoolikuga ja käitage tööriista aeglaselt möned sekundid seadme määrimiseks. Kui tööriista kasutatakse sageli, määrige seda igapäevaselt ning iga kord, kui selle töökiirus või võimsus väheneb.

Soovitatav õhurõhk tööriistas on 6,2 bar/90 psig, kui tööriist töötab. Tööriist võib töötada ka madalama rõhuga, kuid mitte kunagi kõrgemaga kui 6,2 bar/90 psig.

Kasutusjuhend

1. Enne käesoleva tööriista kasutamist lugege läbi köik juhendid. Operaatorid peavad olema tööriista kasutamiseks välja öpetatud ning tundma käesolevaid ohutuseeskirju. Köiki hooldus- ja remonditöid peab läb viima koolitatud personal.
2. Hoolitsege selle eest, et tööriist oleks suruõhuallika küljest lahti ühendatud. Valige sobiv abrasiiv ning kinnitage see tugipadja külge. Tsentreerige abrasiiv hoolikalt tugipadja külge.

3. Tööriistaga töötades kasutage alati nõutavaid kaitsevahendeid.

4. Lihvimisel asetage tööriist alati lihvitavale pinnale ning alles siis käivitage see. Enne töö peatamist eemaldage tööriist alati lihvitavalt pinnalt. See hoiab ära abrasiivi ülemäärasest kiirusest tingitud süvendi moodustumise lihvitavale pinnale.

5. Enne abrasiivi või tugipadja paigaldamist, reguleerimist või mahavõtmist lülitage alati välja taldlihvija suruõhutoide.

6. Kindlustage alati kindel jalgealune ja/või tööasend ning võtke arvesse taldlihvija poolt arendatavat väändemomenti.

7. Kasutage alati ainult õigeid varuosi.

8. Hoolitsege alati selle eest, et lihvitav materjal oleks kindlalt fikseeritud, et vältida selle liikumist.

9. Kontrollige regulaarselt voolikute ja armatuuri kulumist. Ärge kandke tööriista voolikust kinni hoides; külge ühendatud suruõhuvoolikuga tööriista kandes olge alati ettevaatlik, vältimaks selle käivitumist.

10. Töötamisel tekkiv tolm vöib olla süttimisohtlik. Tolmu kogumiseks kasutatavaid kotte tuleb kord päevas puhastada vöi uutega asendada. Koti puhastamine vöi asendamine aitab ühtlasi tagada seadme optimaalset vöimsust.

11. Ärge ületage maksimaalselt soovitatavat öhusurvet. Kasutage soovitatavaid kaitsevahendeid.

12. Tööriist ei ole elektriliselt isoleeritud. Ärge kasutage tööriista kohas, kus on võimalus puutuda kokku voolu all elektrijuhtmetega, gaasi- ja veetorudega jms. Enne tööd kontrollige töö piirkond üle.

13. Vältige tööriista liikuvate osade takerdumist röivastuse, lipsu, juuste, puhastuskaltsude vms külge. Takerdumisel tömmatakse keha masina liikuvate osade suunas, mis vöib olla väga ohtlik.

14. Kasutamisel hoidke käed pöörlevast lihvklotsist eemal.

15. Rikke tekkimisel kõrvaldage tööriist viivitamatult kasutuselt ning korraldage selle remont.

16. Ärge laske tööriistal vabalt pöörelda, kaitsmata inimesi ega esemeid minema lendava abrasiivi või tugipadja eest.

Toote konfiguratsioon / tehnilised andmed 10,000 OPM orbitaallihvijad

Toote konfiguratsioon/tehnilised andmed 10,000 OPM 70 mm x 198 mm (3 tolli x 8 tolli) orbitaallihvijad: Pane tähele: köikide autonoomse vaakumiga seadmete puhul kasutatakse standardseid, ∅ 28 mm (1 tolli) vaakumvooliku liitmikke. Saadaval on ka ∅ 19 mm (3/4 tolli) liitmikud.
Orbiit	Vaakumi tüüp	Lihvk-lots i mööt mm (tolli)	Mudeli number	Toote netokaal kg (naela))	Kõrgus mm (tolli)	Pikkus mm (tolli)	Võimsus vattides (HP)	Öhu tarbimine LPM (scfm)	*Müra-tase dBA	*Vi-bratsiooni-tase m/s ^2	*Määrama-tuse tegur K m/s ^2
3 mm (1/8 in.)	Keskne äratõmbesüsteem	70 x 198 (3 x 8)	OS383CV 0	96 (2.1)	118 (4.65)	248 (9.76)	179 (0.24) 4	53 (16) 753.30.83
	isegenereeruv vaakum	70 x 198 (3 x 8)	OS383DB 0	97 (2.14)	118 (4.65)	261 (10.26)	179 (0.24) 4	53 (16) 852.80.77
Müra möõtmisel järgiti standardit EN ISO 15744:2008 – mitteelektrilised käsitööriistad – müra möõtmise koodeks – tehnoloogiline meetod (2. klass) ja EN ISO 11203:2009 – akustika – masinate ja seadmete tekitatud müra – helirõhutaseme määramine töö- ja muudes piiritletud kohtades helivõimsustaseme alusel.Vibratsiooni möõtmisel järgiti standardit EN ISO 28927-3 – kaasaskantavad käsitööriistad – vibratsiooni hindamise katsemeetod – 3. osa: poleerimismasinad, pöördlihvkettad ja korrapäratu liikumisega pöördlihvkettad.

Andmeid võidakse etteteatamata muuta.

*Tabelis toodud andmed on saadud kehtestatud normidele ja standarditele põhinevate laborikatsete tulemusena, millest ei piisa riskihindamise läbiviimiseks. Konkreetsel töökohal möödetud väärtused võivad olla deklareeritud väärtustest suuremad. Kõik tegelikud kokkupuuteväärtused, nagu ka kasutaja suhtes esineda võivad ohud on alati ainulaadsed ja olenevad töökeskkonnast, seadme kasutusviisist, töödeldavast materjalist ja töökoha eripärast, samuti kokkupuute ajast ning kasutaja füüsilisest seisundist. KWH Mirka Ltd ei vastuta deklareeritud väärtuste kasutamise tagajärgede eest riskihindamisel.

Täiendavat töötervishoiu ja -ohutuse alast infot pakuvad järgmised veebisaidid:

https://osha.europa.eu/en (Euroopa)

http://www.osha.gov (USA)

Veaotsing

Sümptom Võimalik põhjus Lahendus
Võimsuse ja/või vaba kiiruse vähenemine	Õhurõhk on ebapiisav Kontrollige õhusurvet	lihvija ühenduses, kui tööriist töötab ilma koormuseta. Peab olema 6.2 bar (90 psig/620 kPa).
	Summuti(d) on umbes Lugege summuti eem	aldamise kohta peatükistKorpuse lahtivõtmine. Summutit (48) on lubatud läbi pesta sobiva puhastuslahusega, kuni kogu saaste ja takistused on eemaldatud. Kui puhas- tustulemus ei ole rahuldav, on soovitav summuti välja vahetada. Vahetage osa 48, summuti otsik (vaadake peatükki Korpuse kokkupanek).
	Sisselaskevõre on umbes Puhastage sissela	askevõre sobiva puhastuslahuse- ga. Kui võre on ikka must, vahetage see välja.
	Üks või mitu laba on kulunud või pu- runenud	Paigaldage uued labad (köik labad tuleb korraga välja vahetada). Määrige labasid kvaliteetse suruõhutööriista öliga. Vaadake peatükke Mootori lahtivõtmine ja Mootori kokkupanek.
	Sisemine õhuleke mootori korpuses, mida näitab tavalisest suurem õhukulu ja madalam töökiirus.	Kontrollige mootori joondatust ja lukustusrõnga kinnitust. Kontrollige rõngastihendi kulumist lukustusrõnga soones. Eemaldage mootori sölm ja paigaldage mootori sölm uuesti. Vaadake peatükke Mootori lahtivõtmine ja Mootori kokkupanek.
	Mootori osad on kulunud Mootor vajab kapre	monti. Pöörduge Mirka teenin- duskeskusse.
	Spindlilaagrid on kulunud või purunenud Kon	trollige laagreid kulumist või purunemise suhtes. Vaadake peatükke Võllilaagri ja spindli lahtivõtmine ning Spindlilaagrite, AirSHIELDTM'i ja võlli tasakaalusti kokkupanek
Õhuleke kiirusregulaatori ja/või klapivarre kaudu.	Määrdunud, purunenud või väändunud klapivedru, klapp või klapipesa.	Võtke lahti, kontrollige ja vahetage kulunud või kahjustatud osad. Vaadake peatüli Korpuse lahtivõtmine punkte 2 ja 3 ning peatüki Korpuse kokkupanek punkte 2 ja 3.
Vibratsioon / ebaühtlane töö	Sobimatu tald Kasutage ainult sellele tööriistale ettenähtud suuruse ja kaaluga taldu
	Lisatud vahetald või muu materjal Kasutage	ainult sellele tööriistale ettenähtud lihvpabereid ja/või vahelehti. Ärge kinnitage lihvtal- lale midagi sellist, mis ei ole otseselt ette nähtud kasutamiseks koos antud talla ja lihvijaga.
	Ebapiisav määrimine või võörkehade kogunemine.	Võtke lihvija lahti ja puhastage sobiva puhas- tuslahusega. Pange lihvija kokku. (vaadake Hooldusjuhendit)
	Mootori esimene ja/või tagumine laager on kulunud või purunenud	Kontrollige laagreid kulumist või purunemise suhtes. Vaadake peatükke Mootori lahtivõtmine ja Mootori kokkupanek.
	Äratõmbesüsteemi kasutamise korral võib vaakumi tugevus olla liiga suur lameda pinna lihvimise ajal, mille tõttu imetakse tald lihvitava pinna külge.	CV (tsentraaltolmuimejaga ühendatud) seadmete puhul vähendatakse vaakumi tugevust vaakum- süsteemi vahendusel.
