РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ OS 383CV Mirka

bg Инструкция за експлоатация......8-11

cs Návod k obsluze 12-15

da Brugsanvisning....16-19

Декларация за съответствиеKWH Mirka Ltd.66850 Jeppo, Финландиядекларира на собствена отговорност, че продуктитеОрбитални шлайфмашини 70 мм x 198 мм (3 инча x 8 инча) 10,000 об./мин. (Вижте таблицата “Конфигурация/Спецификациина продукта” за конкретния модел)за които се отнася тази декларация е в съответствие със следния стандарт(и) или друг нормативен документ(и)EN ISO15744:2008. Съгласно разпоредбите на 89/392/ЕИО, с поправките и допълненията от Директиви 91/368/ЕИО, 93/44/EEC и93/68/ЕИО и консолидиращата Директива 2006/42/EC[НТ75]Jeppo 16.11.2015MIRKA
Място и дата на издаване Компания Щефан Сьоберг, изпълнителен вицепрезидент
Инструкции за оператораВключващи – Прочетете и спазвайте следните норми,Правилна употреба на инструмента, Работни места,Пускане на инструмента в експлоатация, Инструкцииза експлоатация, Таблици с продуктови конфигурации/спецификации, Страница със съставните части, Списъкна съставните части, Комплекти с резервни части зашлайфмашината, Ръководство за отстраняване нанеизправности		Важнопреди инсталиране, работа,поддръжка или ремонтиранена инструмента, прочететевнимателно тези инструкции.Съхранявайте тези инструкциина сигурно и лесно достъпномясто.	[АСЗН]
Производител/ДоставчикKWH Mirka Ltd.66850 Jeppo, Финландиятел: + 358 20 760 2111факс: [phone]		Необходими лични предпазни средстваПредпазни очила Дихателни маскиЗащитни ръкавици Защита за слуха
Препоръчителнапневматична линияМинимален размер10 мм 3/8 инча	Препоръчителнамаксималнадължина на маркуча8 метра 25 фута		Въздушно наляганеМаксимално работно налягане 6.2 bar 90 psigПрепоръчително минимально NA NA

Прочетете и спазвайте следните норми

1) Общите регламенти за здраве и безопасност в промишлени условия (General Industry Safety & Health Regulations), Part 1910, OSHA 2206, които можете да получите от: Ръководителя на управление на документацията в правителствената печатница на САЩ (Superintendent of Documents; Government Printing Office); Washington DC 20402
2) Кодекс за безопасност при работа с преносими пневматични инструменти (Safety Code for Portable Air Tools), ANSI B186.1 който можете да получите от: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Държавни и местни регламенти.

Тази шлайфмашина е предназначена за шлайфане на всякакви видове материали т.е. метали, дърво, камък, пластмаса и др. с абразивни листи предназначени за конкретната цел. Не използвайте шлайфмашината за цели различни от посочените без да се консултирате с производителя или с упълномощения му доставчик. Не използвайте работни плотове, които имат работни обороти по-малко от 10,000 об./мин. на свободен ход.

Работни места

Инструментът е предназначен за употреба като ръчен инструмент. Препоръчваме винаги при работа с инструмента да сте стъпили стабилно на пода. Може да се работи във всяка позиция, но преди подобна употреба, операторът трябва да е засел стабилна стойка и опора и да държи здраво инструмента, като има предвид, че шлайфмашината има склонност към завъртане. Вижте раздела "Инструкции за експлоатация".

Пускане на инструмента в експлоатация

Използвайте система за захранване с чист и смесен с лубрикант въздух, която ще осигури измерено налягане на въздуха от 6.2 bar (90 psig), когато инструментът работи с натиснат докрай лост. Препоръчително е използването на одобрен маркуч за въздух 10 mm (3/8 инча) x 8 м. (25 фута) максимальна дължина. Инструментът трябва да се свърже към системата за захранване с въздух, както е показано на Фигура 1.

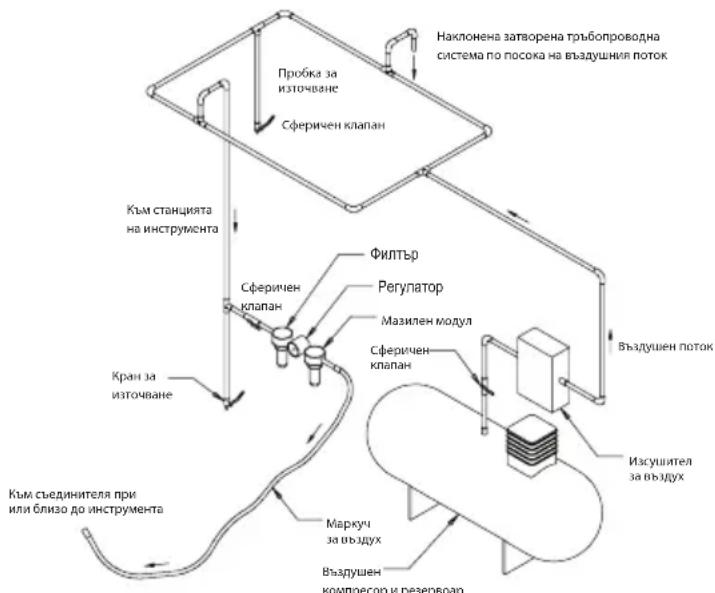

Не свързвайте инструмента към системата за въздух под налягане без да сте интегрирали в нея леснодостъпен и лесен за работа спирателен кран за въздух. Силно препоръчваме използването на въздущен филтър, регулатор и лубrikатор (FRL), както е показано на Фигура 1, тъй като така ще се подава чист въздух, смесен с лубrikант и с правилното налягане към инструмента. Данни за това оборудване може да се получат от вашия доставчик. Ако не се използва такова оборудване, инструментът трябва да се смазва ръчно.

За да смажете ръчно инструмента, откачете въздухопроводния маркуч и капнете 2 до 3 капки от подходящо масло за смазване на пневматични мотори като например, Fuji Kosan FK-20, Mobil ALMO 525 или Shell TORCULA® 32, върху накрайника на маркуча (на входа) на машината. Съединете отново инструмента към системата за захранване с въздух и стартирайте машината на ниски обороти за няколко секунди, за да позволите на въздуха да разнесе маслото. Ако ще използвате често инструмента, смазвайте го ежедневно. Смазвайте инструмента преди продължително съхранение или ако усетите, че забавя обороти или губи мощност. Препоръчително е въздушното налягане при машината да е 6.2 bar (90 psig), когато тя работи. Машината може работи при по-ниско налягане, но никога при налягане по-високо от 6.2 bar (90 psig).

Инструкции за експлоатация

1) Прочетете всички инструкции преди да използвате този инструмент. Всички оператори трябва да са преминали обучение за работа с него и да познават тези правила за безопасност. Всички дейности, свързани с поддръжка и ремонт на инструмента, трябва да се извършват от обучен за целта персонал.
2) Уверете се, че инструментът е изключен от пневматичното захранване. Изберете подходящ абразивен лист и го осигурете към работния плот. Внимателно центрирайте листа на шкурката към работния плот.
3)Винаги носете необходимите средства за защита, когато използвате инструмента.

4) При шлайфане, винаги поставяйте инструмента върху обработваната повърхност и след това го стартирайте. Винаги повдигайте машината от обработваната повърхност преди да я спрете. Так ще предотвратите повреди от задълбаване на обработваната повърхност поради прекомерните обороти на абразивния диск.

5)Винаги прекъсвайте захранването с въздух към шлайфмашината преди да поставите, регулирате или махнете абразивния диск или работния плот. 6)Винаги заемайте стабилна стойка и/или позиция и имайте предвид, че шлайфмашината има склонност към завъртане.

7) Използвайте само точните резервни части.

8)Винаги се уверявайте, че заготовката, която ще шлайфате, е добре застопорена и не може да се движи.

9)Редовно проверявайте маркучи и фитинги за признаци на износване. Не носете инструмента като използвате маркуча вместо дръжка; винаги внимавайте, за да предотвратите неволното стартиране на инструмента, докато го носите със свързано захранване с въздух.

10)Прахът може да бъде силно запалим.

Прахоуловителната торба на вакуумния блок трябва да се почиства или подменя ежедневно. Освен това почистването или подмяната на прахоуловителната торба гарантира оптимална производителност.

11) Не превишавайте максимальното препоръчително въздушно налягане. Използвайте средствата за защита, според препоръките.

12) Инструментът не е електро-изолиран. Не го използвайте на места, където има вероятност за допир с електрическо напрежение, газови тръби, водоснабдителни тръби и др. Проверявайте работната зона преди работа.

13)Отделяйте специално внимание, за да предотвратите заплитане и увеличане на дрехи, връзки, коса, кърпи за почистване и др. в движещите се части на инструмента. Ако нещо се заплете, то ще издърпа тялото ви към обработвания детайл и движещите се части на машината, а това може да бъде много опасно.

14)Дръжте ръцете си далеч от въртящия се плот по време на работа.

15) Ако инструментът изглежда повреден, незабавно го извадете от употреба и организирайте обслужването и ремонта му.

16) Не оставяйте инструмента да се движи на свободен ход, без да вземете предохранителни мерки за защита на хора или предмети в случай на изхвръкване на абразивния диск или работния плот.

Конфигурация и спецификации на продукта: Орбитална шлайфмашина 10,000 об./мин.70 мм x 198 мм (3 инча x 8 инча)Забележка: Всички машини вакуум използват ∅ 28 мм (1 инч) стандартни фитинги за маркуча за вакуум.Предлагат се и ∅ 19 мм (3/4 инча).
Ексцентритет	Тип вакуум Размер на подложката мм (инча)	Номер на модела	Нето тегло на продукта в кг (фунтове)	Височина мм (инча)	Дължина мм (инча)	Мощност във ватове (к.с.)	Разход на въздух л/мин. (scfm)	* Ниво на шума дВА	*Ниво на вибрации м/с2	* Неопределеност К м/с2
3 мм (1/8 инча)	Централен вакуум	70 x 198 (3 x 8)	OS-383CV	0.96 (2.1) 118 (4.65)	248 (9.76)	179 (0.24)	453 (16)	753.30	.83
	Самогенериран вакуум	70 x 198 (3 x 8)	OS-383DB	0.97 (2.14) 118 (4.65)	261 (10.26)	179 (0.24)	453 (16)	852.80	.77
Изпитването на шум е извършено в съответствие с EN ISO 15744:2008 – Ръчно държани неелектрически машини – Код за измерването на шума – Инженерен метод (клас на точност 2) и EN ISO 11203:2009 емитиран акустичен шум от машини и оборудване – Определяне на емисиите на нивата на звуково налягане на работна станция и други позиции определени от нивото на звуковата мощност.Изпитването на вибрации е извършено в съответствие с EN ISO 28927-3, преносими ръчни машини – метод за изпитване за оценяване на излъчените вибрации – Част 3: Полиращи машини и ротационни, кръгови и ексцентрикови шлифовъчни машини.

Спецификациите са предмет на промяна без предизвестие.

*Посочените в таблицата стойности са от лабораторните изпитания съгласно декларираните кодекси и стандарти и не са достатьчни за оценка на риска. Измерените стойности на конкретното работно място може да са по-високи от декларираните. Действителните стойности на експозиция и сумарния риск или вреда, на които е изложен конкретния оператор са индивидуални за всяка ситуация и зависят от околната среда, начина на работа на оператора, конкретния обработван материал, разположението на работното място, както и от времето на експозиция и физическото състояние на потребителя. KWH Mirka, Ltd. не носи отговорност за последиците от използването на декларираните стойности, вместо действителните стойности на експозиция при извършването на индивидуалната оценка на риска.

Допълнителна информация за здравословни и безопасни условия на труд може да се получи от следните уебсайтове:

https://osha.europa.eu/en (за Европа) http://www.osha.gov (САЩ)

Ръководство за отстраняване на неизправности

Признак Възможна причина Решение
Слаба мощност и/или ниски обороти на празен ход	Недостатьчно въздушно налягане Проверете налягането на въздушната линия на входа на шлайфмашината, докато инструментът работи на празен ход. Трябва да бъде 6.2 Bar (90 psig/620 kPa).
	Запушен заглушител(и) Вижте раздела “Демонтаж на корпуса” за отстраняване на заглушителя. Подменете елемент 48, заглушителна вложка (Вижте раздела “Монтаж на корпуса”).
	Задръстена входна решетка Почистете входната решетка с бистър, подходящ почистващ разтвор. Ако решетката не се почисти, подменете я.
	Една или повече износени или счупени работни лопатки	Монтирайте пълен комплект нови работни лопатки (всичките трябва да се подменят за правилна работа на инструмента). Намажете всички работни лопатки с качествено масло за пневматични инструменти. Вижте раздела “Демонтаж на мотора” и “Монтаж на мотора”.
	Вътрешен теч на въздух в корпуса на мотора, който се определя по по-висок от нормалния разход на въздух и по-ниски от нормалните обороти.	Проверете за правилно подравняване на мотора и за задействането на стопорния пръстен. Проверете за повреден О-пръстен в жлеба на стопорния пръстен. Демонтирайте възела на мотора и го монтирайте обратно. Вижте “Демонтаж на мотора” и “Монтаж на мотора”.
	Износени части на мотора Направете основен ремонт на мотора. Свържете се с оторизиран сервизен център на Mirka.
	Износени или счупени лагери на шпиндела	Подменете износените или счупени лагери. Вижте раздела “Балансьор на вала и Демонтаж на шпиндела” и “Лагери на шпиндела, Air-SHIELDTM и Монтаж на балансьора на вала”.
Въздущен теч от регулатора на оборотите и/или стеблото на клапана.	Замърсена, счупена или огъната клапанна пружина, клапан или клапанно седло.	Разглобете, инспектирайте и подменете износените или повредени части. Вижте стъпки 2 и 3 в раздела “Демонтаж на корпуса” и стъпки 2 и 3 в “Монтаж на корпуса”.
Вибрации/неравномерна работа	Неправилен работен плот Използвайте само работни плотове с размери и тегло предназначени за машината.
	Добавяне на преходен плот или друг материал	Използвайте само абразивни дискове и/или преходни плотове предназначени за машината. Не прикрепяйте нищо към плота на шлайфмашината, които не са специално предназначени за използване с този плот и шлайфмашина.
	Неправилно смазване или натрупване на външни отпадъци.	Разглобете шлайфмашината и почистете с подходящ почистващ разтвор. Сглобете шлайфмашината. (Вижте “Наръчник за обслужване”)
	Износен(и) или счупен(и) заден(и) или преден(и) лагер(и) на мотора	Подменете износените или счупени лагери. Вижте “Демонтаж на мотора” и “Монтаж на мотора”.
	При машини с централен вакуум, може да вакуумът да е прекомерен, докато шлайфате плоска повърхност, което да кара работния плот да се залепва към шлайфаната повърхност.	При CV машини, намалете вакуума чрез системата за вакуум.
