BRUKSANVISNING OS 383CV Mirka

erklærer på eget ansvar at produktene Mirka 10 000 OPM 70 mm x 198 mm (3" x 8") Planslipemaskin (se "Produktkonfigurasjon/Spesifikasjoner" Tabell for bestemt modell) som omfattes av denne erklæringen, er i samsvar med følgende standard(er) eller andre normative dokument(er) EN ISO 15744:2008. De overholder bestemmelsene i 89/392/E∅F med endringer i direktivene 91/368/E∅F og 93/44/E∅F 93/68/E∅F og konsoliderende direktiv 2006/42/EF

Jeppo 16.01.2014

Sted og utstedelsesdato Selskap

MIRKA

Stefan Sjöberg, konsernsjef

Driftsinstruksjoner

Inkluderer – deleside, stykkliste, reservedelsett for sliper, les og overhold følgende, korrekt bruk av verktøy, arbeidsstasjoner, begynne å bruke verktøyet, driftsinstruksjoner, produktkonfigurering/spesifikasjonstabell, feilsøkingsguide

Viktig

Les disse instruksjonene nøye før installering, bruk, service eller reparasjon av dette verktøyet. Oppbevar disse instruksjonene på et trygt, lett tilgjengelig sted..

C€

Produsent/leverandør

KWH Mirka Ltd.

66850 Jeppo, Finland

Tlf.: [phone]

Påkrevet personlig verneutstyr

Vernebriller Pustemasker

Beskyttelseshansker ∅rebeskyttelse

Anbefalt størrelse på luftslange - minimum

10 mm 3/8"

Anbefalt maksimal slangelengde

8 meter 25 fot

Lufttrykk

Maksimalt arbeidstrykk 6,2 bar 90 psig

Anbefalt minstetrykk IR IR

Les og overhold følgende

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, kan fås fra: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1 kan fås fra: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Statlige og kommunale forskrifter.

Korrekt bruk av verktøyet

Denne sliperen er designet for sliping av alle typer materialer, for eksempel metall, tre, stein, plast osv. ved hjelp av slipemateriale beregnet for disse formål. Denne eksentersliperen må ikke brukes til andre formål enn det som er spesifisert uten å konsultere produsenten eller produsentens autoriserte leverandør. Bruk ikke underlagsskiver med lavere arbeidshastighet enn 10 000 OPM fri hastighet.

Arbeidsstasjoner

Verktøyet er beregnet på å brukes som håndverktøy. Det anbefales alltid at brukeren av verktøyet står på et solid underlag. Det kan brukes i ulike posisjoner, men før bruk må operatøren være i en sikker posisjon og ha et fast grep og fotfeste og være oppmerksom på at eksentersliperen kan forårsake en momentreaksjon. Se kapittelet "Driftsinstruksjoner".

Ta i bruk verktøyet

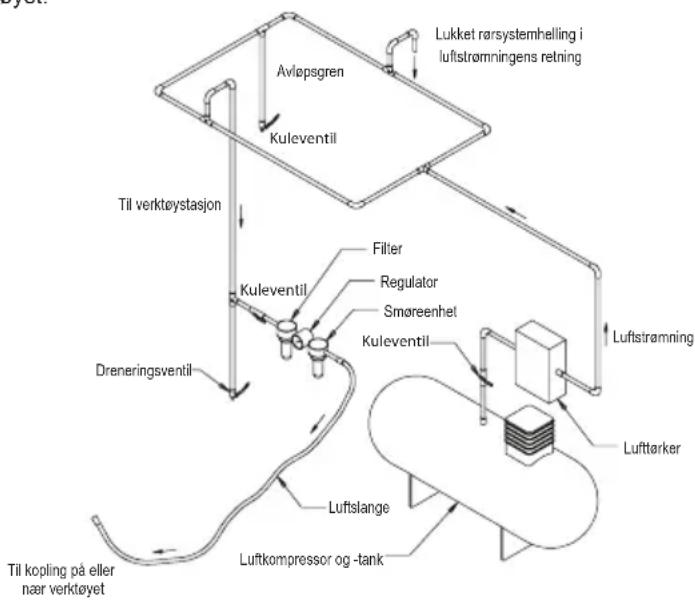

Bruk en ren, oljet luftkilde som vil gi et jevnt lufttrykk på 6,2 bar (90 psig) til verktøyet når det brukes med håndtaket helt nedtrykt. Det anbefales å bruke en godkjent 10 mm x 8 m luftslange med maksimal lengde. Det anbefales å koble verktøyet til luftkilden som vist i figur 1.

Koble ikke verktøyet til luftsystemet uten å inkludere en avstengingsventil for luft som er lett å komme til. Luftkilden bør være oljet. Det anbefales sterkt å bruke luftfilter, regulator og olje (FRL) som vist i figur 1, da dette vil forsyner verktøyet med ren, oljet luft med korrekt trykk. Opplysninger om slikt utstyr kan fås hos forhandleren. Hvis slikt utstyr ikke brukes, bør verktøyet oljes manuelt.

Verktøyet oljes manuelt ved å koble fra luftslangen og påføre 2 til 3 dråper egnet pneumatisk motorolje, for eksempel Fuji Kosan FK-20, Mobil ALMO 525 eller Shell TORCULA® 32 i enden av slangen (innsuget) på maskinen. Koble verktøyet til lufttilførselen igjen og la verktøyet gå langsomt noen sekunder for å la luften sirkulere oljen. Hvis verktøyet brukes hyppig, smøres det daglig eller när verktøyet begynner å gå langsomt eller mister kraft. Det anbefales et lufttrykk på verktøyet på 6,2 bar (90 psig) när verktøyet er i gang. Verktøyet kan brukes ved lavere trykk, men aldri høyere enn 6,2 bar (90 psig).

Driftsinstruksjoner

1) Les alle instruksjoner før du bruker verktøyet. Alle operatører må ha fått full opplæring i bruken av det samt kjenne disse sikkerhetsreglene. All service og reparasjon må utføres av opplært personell.
2) Påse at verktøyet er frakoblet lufttilførselen. Velg en egnet slipemateriale og fest det til underlagsskiven. Vær nøye med å plassere slipematerialet midt på underlagsskiven.
3) Bruk alltid påkrevet sikkerhetsutstyr när du anvender dette verktøyet.
4) Ved sliping må verktøyet alltid plasseres på arbeidsstykket før verktøyet startes. Løft alltid verktøyet fra arbeidsstykket før det slås av. Dette vil hindre dype spor i arbeidsstykket på grunn av for høy hastighet på slopeskiven.
5) Koble alltid fra lufttilførselen til eksentersliperen før montering, justering eller fjerning av slipeskiven eller underlagsskiven.
6) Sørg alltid for at du står stødig og/eller posisjon og vær oppmerksom på at sliperen kan få momentreaksjoner.
7) Bruk alltid korrekte reservedeler.
8) Påse alltid at materialet som skal slipes er godt festet for å unngå at det beveger seg.
9) Kontroller regelmessig slange og kobling for slitasjeskader. Løft aldri verktøyet etter slangen; vær alltid forsiktig for å unngå at verktøyet startes når verktøyet bæres med lufttilførselen tilkoblet.
10) Støv kan være svært antennelig. Støvsugerposer bør rengjøres eller skiftes ut daglig eller når posen er halvfull eller ca. 2,3 kg. Rengjøring eller utskifting av posen sikrer også optimal ytelse.
11) Anbefalt maksimalt lufttrykk bør ikke overskrides. Bruk sikkerhetsutstyr som anbefalt.
12) Verktøyet er ikke elektrisk isolert. Må ikke brukes när det er fare for kontakt med strømførende ledninger, gassrør, vannrør osv. Sjekk området hvor sliperen skal brukes.
13) Pass på at ikke bevegelige deler på verktøyet kommer i kontakt med klær, slips, hår, kluter osv. Ved eventuell innvikling vil kroppen bli trukket mot slipemaskinens bevegelige deler, noe som kan være svært farlig.
14) Hold hendene unna den roterende underlagsskiven under bruk.
15) Hvis verktøyet ikke fungerer som det skal, må det straks tas ut av bruk og sendes til service og reparasjon.
16) La aldri verktøyet gå på fri hastighet uten å ta forholdsregler for å beskytte personer eller objekter mot partikler fra slipemiddel eller skive.

Til kopling på eller nær verktøyet

Produktkonfigurasjon/spesifikasjoner: 10 000 OPM PLANSLIPEMASKIN

Produktkonfigurasjon/specifikasjoner 10 000 OPM 70 mm x 198 mm (3" x 8") PLANSLIPEMASKIN: Merk: Alle maskiner med utsug bruker standard sugeslangearmatur med ∅ 28 mm. ∅ 19 mm er tilgjengelig.
Oscil-lering	Vakuum-type	Skivestør-relse mm (")	Modell-nummer	Produktets net-tovekt kg (pund)	Høyde mm (")	Lengde mm (")	Kraft watt (HP)	Luftforbruk LPM (scfm)	*Støynivå dBA	*Vibras-jonsnivå m/s ^2	*Usikker-hetsfaktor K m/s ^2
3 mm (1/8 in.)	Sentralt utsug	70 x 198 (3 x 8)	OS-383CV	0.96 (2.1)	118 (4.65)	248 (9.76)	179 (0.24)	453 (16) 753.30.83
	Selvgen, utsug	70 x 198 (3 x 8)	OS-383DB	0.97 (2.14)	118 (4.65)	261 (10.26)	179 (0.24)	453 (16) 852.80.77
Støytesten er utført i samsvar med EN ISO 15744:2008 –Kraftdrevet ikke-elektrisk håndverktøy – Regler for støymåling – Teknisk metode (klasse 2) og EN ISO 11203:2009 Akustikk – Støy fra maskiner og utstyr – Bestemmelse av emisjonslydtrykknivåer fra lydeffektnivåer ved en operatørplass og ved andre angitte plasser.Vibrasjonsprøven er utført i samsvar med EN ISO 28927-3 – Kraftdrevet håndverktøy – Prøvingsmetoder for måling av vibrasjonsemisjon – Del 3: Pussemaskiner og slipere med roterende, sirkulerende og tilfeldig roterende bevegelser.

Spesifikasjonene kan endres uten forhåndsvarsel.

*Verdiene som er oppgitt i tabellen skriver seg fra laboratorietesting i samsvar med angitte koder og standarder og er ikke tilstrekkelig for risikovurdering. Verdier malt på en bestemt arbeidsplass kan være annerledes enn de oppgitte verdiene. De faktiske eksponeringsverdiene og risiko- og skadefaktorene for en person er unike for hver enkelt situasjon og avhenger av omgivelsene, måten personen jobber på, det bestemte materialet som bearbeides, utforming av arbeidsstasjonen samt på eksponeringstiden og brukerens fysiske form. KWH Mirka, Ltd. Kan ikke holdes ansvarlig for konsekvensene ved å bruke angitte verdier i stedet for faktiske eksponeringsverdier for individuelle risikovurderinger.

Ytterligere informasjon om yrkeshygiene og sikkerhet kan fås fra følgende nettsider: https://osha.europa.eu/en (Europa) http://www.osha.gov (USA)

Feilsøkingsguide

Symptom Mulig årsak	Løsning
Kraftløs og/eller lav hastighet	Utilstrekkelig lufttrykk Kontroller lufttrykket ved inntaket til slipemaskinennår den går med fri hastighet. Det bør være 6,2 Bar (90 psig/620 kPa).
	Tilstoppet lyddemper Se "Demontering av maskinhus" for å fjerne lyddemperen. Artikel 48 lyddemperen kan vaskes med et rent, egnet rengjøringsmiddel for å fjerne alle fremmedlegemer og hindringer. Hvis lyddemperen ikke kan rengjøres skikkelig, bør den skiftes ut. Skift ut nummer 48, lyddemper (Se "Demontering av maskinhus").
	Tilstoppet inntaksfilter Rengjør inntaksfilteret med et rent, egnet rengjøringsmiddel. Dersom filteret ikke blir rent, bør det skiftes ut.
	En eller flere slitne eller ødelagte lameller Søtt inn nye lameller (alle lameller bør skiftes ut for at maskinen skal fungere skikkelig). Smør alle lameller med pneumatisk verktøyolje. Se "Demontering av motor" samt "Montering av motor".
	Intern luftlekkasje i motoren, viser seg som høyere luftforbruk enn vanlig og lavere hastighet enn vanlig	Kontroller motorens plassering og at låseringen sitter på plass. Kontroller om o-ringen i sporet er skadet. Ta ut motoren og installer den på nytt. Se "Demontering av motor" samt "Montering av motor".
	Slitte motordeler Foreta service på motoren.	Kontakt autorisert Mirka servicecenter.
	Slitte eller ødelagte lagre (nedre) Skift ut de slitte eller ødelagte lagrene. Se "De-montering av balanseaksel og spindelaksel" samt "Montering av spindelakellager, AirSHIELDTM og balanseaksel".
Luftlekkasje gjennom hastighetskontrollen og/eller ventilhuset.	Skitne, ødelagte eller bøyde ventilfjær, ventil eller ventilsete	Demonter, kontroller og skift ut slitte eller skadde deler. Se trinn 2 og 3 i "Demontering av maskinhus" eller trinn 2 og 3 i "Montering av maskinhus".
Vibrasjon/ujevn gang	Ukorrekt underlagsplate Bruk utelukkende størrelser og vekter som er tilpasset maskinen.
	Tillegg av interface eller annet materiale Bruk kun rondell og/eller interface som er beregnet på maskinen. Fest ingenting på slipemaskinens underlagsplate som ikke er spesielt beregnet for slik anvendelse.
	Utilstrekkelig smøring eller ruskoppbygging	Demonter slipemaskinen og rengjør med et egnet rengjøringsmiddel. Monter slipemaskinen (se "Servicemanual").
	Slitte eller ødelagt bak- eller frontlager Skift ut de slitte eller ødelagte lagrene. Se "Demontering av motor" samt "Montering av motor".
	For utsugsmaskiner er det mulig å ha for mye vakuum når man sliper en plan overflate, noe som gjør at slipeputen festes til overflaten.	For maskiner med sentralt utsug må vakuum reduseres via utsugssystemet.
