用户手册 OS 383CV Mirka

符合性声明KWH Mirka Ltd.66850 Jeppo, Finland全权声明本声明所涉产品70毫米x198毫米(3英寸8英寸)10,000 OPM轨道打磨机(特定型号见“产品配置/规格”表)符合下列标准或其他EN ISO 15744:2008规范文件,并符合89/392/EEC(依据91/368/EEC、93/44/EEC和93/68/EEC指令修订并整合2006/42/EC指令)指令的规定
操作说明包括——请阅读并遵守以下规定、正确使用工具、工作台、使工具开始运转、操作说明、产品配置/规格表、零件页、零件清单、打磨机备用零件套装、故障排除指南		重要说明安装、操作、维修或修理本工具之前,请仔细阅读本说明。请将本说明妥善保存在安全方便的地点。
制造商/供应商KWH Mirka Ltd.66850 Jeppo, Finland电话:[phone]传真:[phone]		必要的个人安全设备护目镜呼吸面罩安全手套护耳用具
建议空气管尺寸-最小10毫米3/8英寸	建议最大软管长度8米25英尺		气压最高工作压力6.2巴90 psig建议最低值不适用不适用

请阅读并遵守以下规定

1) OSHA 2206 一般行业安全与健康规定，第 1910 部分，可向以下机构索取：华盛顿特区政府印刷局文档主管，邮编 20402
2) ANSI B186.1 便携式气动工具安全规范，可向以下机构索取：美国国家标准学会，地址：1430 Broadway; New York, New York 10018
3）州和本地规定。

正确使用工具

本打磨机使用专用的研磨料，可对各种材料（如金属、木材、石头、塑料等）进行打磨。未向制造商或获制造商授权的供应商咨询前，切勿将本打磨机用于指定用途之外的任何其他用途。切勿使用工作速度低于10,000 OPM无载速度的备用垫片。

工作台

本工具为手持工具。我们始终建议操作人员站在稳固的地板使用本工具。工具可以放在任何位置，但在使用之前，操作人员必须站在底座和扶手均扎实稳固的安全位置，并注意打磨机会产生扭矩反作用。请看“操作说明”部分。

使工具开始运转

当控制杆完全压下后运行本工具时，使用清洁的润滑气源可以提供6.2巴（90 psig）的实测气压。建议使用认可的10毫米（3/8英寸）×8毫米（25英尺）最大长度的空气管。建议按照图1所示将本工具连接至气源。

在未安装易于触及和操作的空气截流阀之前，切勿将本工具连接空气管系统。应对气源进行润滑。强烈建议按照图1所示，使用空气过滤器、调节器和润滑器（FRL），以正确的压力向本工具输送干净、润滑的空气。可以向供应商索取关于此类设备的详情。如果不使用此类设备，则可以对本工具进行手动润滑。如要手动润滑工具，请断开空气管，并向软管接头（入口）内滴入2到3滴合适的气动机润滑油，比如Fuji Kosan FK-20、Mobil ALMO 525或Shell TORCULA®32。重新将本工具连接气源，然后缓慢运行本工具几秒钟，让空气推动润滑油流通。如果工具使用频繁，应每天进行润滑，或在工具变慢或失去动力时进行润滑。建议当工具运行时，工具的气压为6.2巴（90 psig）。此工具可以在较低气压下运行，但不要超过6.2巴（90 psig）。

操作说明

1) 使用本工具之前，请阅读所有说明。所有操作人员必须接受使用工具的完整培训。并了解相关安全规则。所有维修和修理必须由经过培训的人员执行。
2) 确保工具与气源断开。选择适当的研磨料并将其固定到备用垫片上。仔细将研磨料放在备用垫片中央。
3) 使用本工具请始终穿戴必要的安全设备。
4）打磨时，务必先将工具放在作业处，再启动工具。打磨后，务必先将工具移出作业处，

再关闭工具。这可以预防由于研磨料速度过快而导致作业处出现凿孔。

5) 在装配、调整或移除研磨料或备用垫片前，请始终保持气源断开。

6) 始终站稳和 / 或保持位置牢固，并注意打磨机会产生扭矩反作用。

7) 仅使用正确的备用零件。

8) 始终确保将有待打磨的材料牢牢固定以防止移动。

9) 定期检查软管和配件的磨损情况。请勿通过软管移动工具；当携带连接气源的工具时，应始终注意防止工具开启。

10）粉尘可燃度很高。应当每日清理或更换真空装置集尘袋。清理或更换集尘袋也可以确保装置的最佳性能。

11）切勿超出最大建议气压。建议使用安全设备。

12）木工具不绝缘。当可能接触到活电、气管、水管等时请勿使用。操作前先检查操作区域。

13) 小心避免将衣服、领带、头发、抹布等等物品与工具的活动零件相缠绕。如果发生缠绕，会使身体被拉向机器的工作处和活动零件，十分危险。

14）使用期间，双手应远离旋转的垫片。

15）如果工具发生故障，立即暂停使用并安排维修和修理。

16) 切勿在未采取预防措施的情况下，让工具无载转动，以免研磨料或垫片失控导致人员受伤或物体受损。

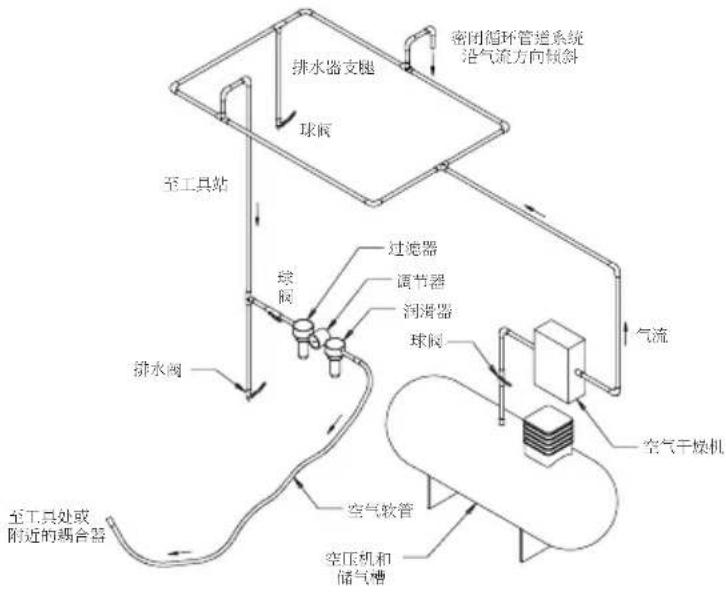


产品配置/规格：10,000 OPM 轨道打磨机

产品配置及规格:10,000 OPM 70毫米x198毫米(3英寸x8英寸)轨道打磨机注意:所有真空机器均须采用028毫米(1英寸)真空软管配件标准。提供019mm(3/4英寸)真空软管配件
轨道真空类型	垫片大小毫米(英寸)	型号产品净重千克(磅)	高度毫米(英寸)	长度毫米(英寸)	功率瓦特(HP)	空气消耗量LPM(scfm)	*噪声级dBA	*振级m/s2	*不确定度Km/s2
3毫米1/8英寸)	中央真空	70 x 198(3 x 8)	0S383CV	0.96(2.1)	118(4.65)	248(9.76)	179(0.24)	453(16)	753.3	0.83
	自生真空	70 x 198(3 x 8)	0S383DB	0.97(2.14)	118(4.65)	261(10.26)	179(0.24)	453(16)	852.8	0.77
噪音测试的执行依据是EN ISO 15744:2008 - 手持非电动工具 - 噪音测量法规 - 工程方法(2级)和EN ISO 11203:2009 声学 - 机械装置与设备排放出的噪音 - 在工作站和其他特定位置根据声强级确定发射声压级。振动测试的执行依据是EN ISO 28927-3 - 手持便携式电动工具 - 振动排放评估适用的测试方法 - 第3部分:抛光机以及旋转、偏摆和随机偏摆砂磨机。

规格如有变更，恕不另行通知。

*表中的数值是根据相关规范和标准通过实验室试验得出，不足以用于风险评估。在特定工作场所测量的数值可能高于公布的数值。实际接触值和个人受到的风险或伤害程度依具体情况而定，并取决于周围环境、个人工作方式、处理的特定材料、工作站设计以及使用者的接触时间和身体状况。KWII Mirka, Ltd. 概不对在任何个人风险评估中使用公布数值（而非实际接触数值）所造成的后果承担责任。

更多职业健康和安全信息可在以下网站获取：

https://osha.europa.eu/en（欧洲）

http://www.osha.gov（美国）

故障排除指南

故障征兆 可能原因 解决方法
功率低及/或无载速度慢 气压不足 在工具以无载速度运行时,检查打磨机进风口处的空气管道压力。压力必须为6.2巴(90 psig/620千帕)。
			弹簧、阀门或阀座污浊、破损或弯曲。	拆卸、检查并更换磨损或损坏的零件。参见“外壳拆卸”中的步骤2和3及“外壳组装”中的步骤2和3。
振动/剧烈操作 垫片不合适 仅使用尺寸和重量适合机器的垫片。
		增加接口垫片或其他材料 仅使用机器专用的研磨料及/或接口。切勿向打磨机垫片表面添加任何并非垫片或打磨机专用的材料。
		润滑不当或外来杂物堆积。拆卸打磨机并采用适当的清洗液清洗。组装打磨机。(参见“维修手册”)
		前后电机轴承磨损或损坏 更换磨损或破损的轴承。参见“电机拆卸”和“电机组装”。
		在平面上打磨时,中央真空机器的真空可能过多,导致垫片粘连在打磨面上。
