LIETOŠANAS INSTRUKCIJA OS 383CV Mirka

Atbilstības deklarācijaKWH Mirka Ltd.66850 Jeppo, Somija,uzņemoties visu atbildību, apstiprina, ka ražojumi 70 mm x 198 mm (3 collas x 8 collas) 10,000 apgr./min orbitālās slīpmašīnas (skat.„Ražojuma konfigurācija/specifikācijas“ tabulu konkrētajam modelim), uz kuriem attiecas šī deklarācija, atbilst šādiem standartiem vai citiem normatīviem EN ISO 15744:2008. levērojot 89/392/EEK, ko labo 91/368/EEK, 93/44/EEK un 93/68/EEC direktīvas un apvieno 2006/42/EK, noteikumus
Jeppo 16.01.2014MIRKAIzdošanas vieta un datums Uznēmums Stefan Sjöberg, izpilddirektors
Operatora instrukcijaSaturs – Lūdzu, izlasiet un ievērojiet, Pareiza darbarīka lietošana, Darba stacijas, Darbarīka lietošanas uzsākšana,Lietošanas instrukcija, Ražojuma konfigurācija/specifikāciju tabulas, Detalu lapa, Detalu saraksts, Slīpmašīnas rezerves daļu komplekti, Bojājumu noteikšanas vadlīnijas		SvarīgiPirms darbarīka uzstādīšanas,lietošanas, apkopšanas vai remonta uzmanīgi izlasiet šo instrukciju. Glabājiet šo instrukciju drošā vietā.
Ražotājs/PiegādātājsKWH Mirka Ltd.66850 Jeppo, SomijaTālr.: + 358 20 760 2111Fakss: [phone]	Nepieciešamais personiskais aizsargaprīkojumsAizsargbrilles RespiratoriCimdi Aizsargaustiņas
leteicamais gaisa caurulvadsIzmērs – minimums10 mm 3/8 collas	leteicamais maksimumsŠlūtenes garums8 metri 25 pēdas	Gaisa spiediensMaksimālais darba spiediens 6,2 bāri 90 psigleteicamais minimums nav pieejams

Lūdzu, izlasiet un ievērojiet

1) Vispārējie nozares drošības un veselības normatīvi, dāļa 1910, OSHA 2206, pieejami: Dokumentu pārvaldītājs; Valdības drukāšanas birojs, Washington DC 20402
2) Pārnēsājamo pneimatisko darbarīku drošības noteikumi, ANSI B186.1 pieejami: Amerikas nacionālais standartu institūts.; 1430 Broadway; New York, New York 10018
3) Valsts un vietējie normatīvi.

Pareiza darbarīka lietošana

Šī slīpmašīna ir paredzēta visu veidu materiālu, piemēram, metāla, koka, akmens, plastmasas u.c. slīpēšanai, izmantojot šim mērķim izstrādātu abrazīvu materiālu. Neizmantojiet slīpmašīnu citādi kā norādīts instrukcijā, iepriekš neapspriěžoties ar ražotāju vai ražotāja pilnvaroto pārstāvi. Neizmantojiet paliktnus, kuru darba ātrums ir mazāks par 10 000 apgr./min brīvgaitā.

Darba stacijas

Darbarīks ir paredzēts lietošanai, turot rokās. Vienmēr iesakām izmantot darbarīku, stāvot uz stabilas grīdas. To var izmantot jebkādā veidā, bet pirms tam operatoram jäieņem droša poza ar stingru satvērienu un stabilu stāju, kā arī jāatceras, ka slīpmašīna var sasniegt reaktīvo griezes momentu. Skat. sadaju „Lietošanas instrukcija“.

Darbarīka lietošanas uzsākšana

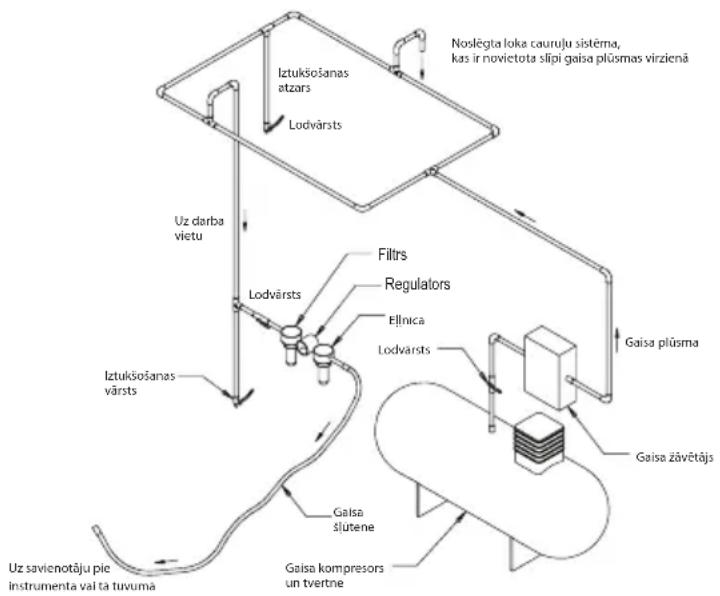

Izmanto tīru gaisu ar nelielu eljas daudzumu, kas nodrošina darbarikam vienmērīgu 6,2 bāru (90 psig) gaisa spiedienu, ja svira ir nospiesta līdz galam. Ir ieteicams izmantot apstiprinātu 10 mm (3/8 collas.) x 8 m (25 pēdas) maks. garuma gaisa caurulvadu. leteicams darbarīku pievienot gaisa pievadei, kā parādīts 1. attēlā.

Nepievienojiet darbarīku gaisa caurulvada sistēmai, neuzstādot viegli aizsniedzamu un vadāmu gaisa noslēgšanas ventili. Pievadītajam gaisam jāpievieno neliels eļļas daudzums. Stingri ieteicams izmantot gaisa filtru, regulētāju un lubrikatoru (FRL) kā parādīts 1. attēlā, jo tādējādi darbarīkam ar vajadzīgo spiedienu pieplūdīs tīrs gaiss ar nelielu eļļas daudzumu. Šāda aprīkojums ir pieejams no piegādātāja. Ja šāds aprīkojums netiek izmantots, darbarīks jāieelļlo manuāli. Lai manuāli ieeļļotu darbarīku, atvienojiet gaisa caurulvadu un iepiliniet mašīnas šļūtenes galā (atverē) 2 - 3 pilienus piemērotas kompresora eļļas, piemēram, Fuji Kosan FK-20, Mobil ALMO 525 vai Shell TORCULA® 32. Pievienojiet darbarīkam gaisa pievadi un dažas sekundes to lēni darbiniet, lai ľautu gaisam izkliedēt eļļu. Bieži izmantojot darbarīku, eļļojiet to katru dienu vai arī eļļojiet to, kad tas sāk darboties lēnāk vai zaudē jaudu.

Darbības laikā ieteicamais darbarīka gaisa spiediens ir 6,2 bāri (90 psig). Darbarīks var darboties ar mazāku spiedienu, taču nedrīkst pārsniegt 6,2 bārus (90 psig).

Lietošanas instrukcija

1) Pirms šī darbarīka izmantošanas, lūdzu, izlasiet visu instrukciju. Visiem operatoriem jābūt labi apmācītiem darbarīka lietošanā un informētiem par šiem drošības noteikumiem. Visu apkopi un remontu jāveic tikai apmācītiem darbiniekiem.
2) Pārliecinieties, ka darbarīks ir atvienots no gaisa pievades. Izvēlieties piemērotu abrazīvo materiālu un piestipriniet to paliktnim. Uzmanīgi novietojiet abrazīvo materiālu paliktņa centrā.

3) Izmantojot šo darbarīku, vienmēr lietojiet noteikto aizsargaprīkojumu.

4) Slīpējot vienmēr novietojiet darbarīku uz slīpējamās virsmas un tad to ieslēdziet. Pirms izslēgšanas vienmēr noņemiet darbarīku no slīpējamās virsmas. Tādējādi novērsīsiet iespējamību, ka pārmērīgs ātrums sabojā virsmu.

5) Pirms abrazīvā materiāla vai paliktņa uzstādīšanas, regulēšanas vai noņemšanas, vienmēr atvienojiet gaisa pievadi slīpmašīnai.

6) Vienmēr ienemiet stabilu stāvokli un/vai stāju un atcerieties par slīpmašinas reaktīvo griezes momentu.

7) Izmantojiet tikai piemērotas rezerves dajas.

8) Vienmēr pārliecinieties, ka slīpējamais materiāls ir stingri piestiprināts, lai novērstu tā izkustēšanos.

9) Regulāri pārbaudiet, vai šljūtene un stiprinājumi nav nodiluši. Nenesiet darbarīku, turot aiz šljūtenes; vienmēr uzmanieties, lai darbarīks netiktu ieslēgts, nesot to ar pievienotu gaisa pievadi.

10) Putekļi var būt ārkārtīgi viegli uzliesmojoši. Putekļu savākšanas maisiņš jāiztīra vai jānomaina katru dienu. Maisiņa tīrīšana vai nomaiņa nodrošina optimālu sniegumu.

11) Nepārsniedziet maksimālo ieteicamo gaisa spiedienu. Izmantojiet aizsargaprīkojumu, kā noteikts.

12) Darbarikam nav elektroizolācijas. Neizmantot vietās,

kur iespējama saskare ar elektrību, gāzes vadiem, ūdens vadiem u.c. Pirms lietošanas pārbaudiet apkārtni.

13) Uzmanieties, lai kustīgās darbarīka dajas nesakertos ar apgērbu, auklām, matiem, lupatām u.c. Sakerśanās gadījumā kermenis var tikt vilkts darba virzienā un kustīgās mašinas dajas var būt loti bīstamas.

14) Lietošanas laikā netuviniet rokas rotējošajam paliktnim.

15) Ja jums škiet, ka darbarīks nedarbojas pareizi, nekavējoties pārtrauciet lietošanu un parūpējieties par apkopi un remontu.

16) Neļaujiet darbarīkam darboties brīvgaitā, pirms tam neveicot piesardzības pasākumus, lai aizsargātu cilvēkus vai priekšmetus no saskarsmes ar abrazīvo materiālu vai paliktni.

Ražojuma konfigurācija/specifikācijas: 10 000 apgr./min orbitālā slīpmašīna

Ražojuma konfigurācija un specifikācijas: 10 000 apgr./min 70 mm x 198 mm (3 collas x 8 collas) orbitālā slīpmašīnaPIEZIME: visas vakuumu pašgenerējošās mašīnas izmanto standarta ∅ 28 mm (1 collas) vakuuma šļūtenes stiprinājumus. Ir pieejami ∅ 19 mm (3/4 collas).
Orbitāla Vakuuma veids	Paliktņa izmērs mm (col-las)	Modela numurs	Ražojuma neto svars kg (mārciņās)	Augs-tums mm (col-las)	Garums mm (collas)	Jauda vatos (ZS)	Gaisa patēriņš l/min (kubikpēdas/min)	*Trokšņu līmenis dBA	*Vibrāciju līmenis m/s2	*Nenoteikts K m/s2
3 mm (1/8 collas)	Centrālais putekļu savācējs (CV)	70 x 198 (3 x 8)	OS383CV	0,96 (2,1)	118 (4,65)	248 (9,76)	179 (0,24)	453 (16) 753,30.83
	Vakuumu pašgenerējošs (DB)	70 x 198 (3 x 8)	OS383DB	0,97 (2,14)	118 (4,65)	261 (10,26)	179 (0,24)	453 (16) 852,80.77
Trokšņu līmeņa pārbaude ir veikta atbilstoši standartam EN ISO 15744:2008 — Rokas pārnēsājamie mehāniskās piedziņas darbarīki — Trokšņa mērīšanas kodekss — Inženiermetode (2. klase) un standartu EN ISO 11203:2009 Akustika — Mašīnu un iekārtu emitētais troksnis — Skaņas emisijas spiediena līmeņu noteikšana darba vietā un citās norādītās vietās no skaņas jaudas līmeņa.Vibrāciju pārbaude ir veikta atbilstoši standartam EN ISO 28927-3 — Ar piedziņu aprikotie portatīvie rokturamie darbarīki — Testēšanas metodes vibrāciju emisijas novērtēšanai — 3. daļa: Pulēšanas ripas un rotācijas, orbitalās un ekscentra orbitalās slīpmašīnas.

Specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

*Tabulā norādītās vērtības iegūtas pārbaudēs laboratorijas apstākļos atbilstoši norādītajiem kodiem un standartiem; tās nav pietiekamas risku izvērtēšanai. Noteiktā darba vietā iegūtas vērtības var pārsniegt norādītās. Faktiskās iedarbības vērtības un risks, kam pakļauts cilvēks, atšķiras katrā situācijā un ir atkarīgs no apkārtējās vides, cilvēka darba stila, apstrādājamā materiāla, darba stacijas iekārtojuma, kā arī no lietotāja fiziskā stāvokļa un darba ilguma. KWH Mirka, Ltd. neatbild par sekām, kas radušās, atsevišķu risku novērtēšanā izmanto-jot norādītās nevis faktiskās vērtības.

Vairāk informācijas par arodveselību un drošību darba vietā var atrast:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (ASV)

Bojājumu noteikšanas vadlīnijas

Pazīme Iespējamais cēlonis Risinājums
Zema jauda un/vai mazs brīvgaitas ātrums	Nepietiekams gaisa spiediens Pārbaudiet spiedienu gaisa caurulvadā pie slīpmašīnas atveres, darbarīkam darbojoties brīvgaitā. Tam jābūt 6,2 bāri (90 psig/620 kPa).
	Aizsērējis trokšņu slāpētājs(ji) Lai noņemtu trokšņu slāpētāju, skat. sadaļu „Korpusa demontāža“. Nomainiet 48. vien. trokšņu slāpētāja starpliku (skat. sadaļu „Korpusa montāža“).
	Aizsērējis atveres siets Notīriet atveres sietu ar tīru, piemērotu mazgāšanas šķīdumu. Ja sietu nevar notīrīt, nomainiet to.
	Viena vai vairākas nolietotas vai salauztas lāpstiņas	Uzstādiet jaunu lāpstīņu komplektu (lai nodrošinātu labu darbību, jānomaina visas lāpstiņas). Pārklājiet visas lāpstiņas ar kvalitatīvu pneimatisko darbarīku eļļu. Skat. „Motora demontāža“ vai „Motora montāža“.
	Par iekšēju gaisa nopūdi motora korpusā liecina lielāks gaisa patēriņš un mazāks ātrums kā parasti.	Pārbaudiet, vai motors pareizi pielāgots un vai aizslēga gredzens ir vietā. Pārbaudiet, vai nav bojāts apalais šķērsgriezuma blīvgredzens aizslēga gredzena gropē. Noņemt motora montāžu un atkal uzlikt motora montāžu. Skat. „Motora demontāža“ vai „Motora montāža“.
	Nodilušas motora detaļas Motora kapitālais remonts. Sazinieties ar pilnvarotu Mirka apkopes centru.
	Nodiluši vai bojāti vārpstas gultņi Nomainiet nodilušos vai bojātos gultņus. Skat. „Ass stabilizatora un vārpstas demontāža“ un „Vārpstas gultņu, AirSHIELDTM un ass stabilizatora montāža“.
Gaisa nopūlde caur ātruma kontrolierīci un/vai vārsta kātu	Netīra, bojāta vai saliekta atspere, vārsts vai vārsta ligzda	Izjauciet, pārbaudiet un nomainiet nodilušās vai bojātās detaļas. Skat. „Korpusa demontāža“ 2. un 3. darbību un „Korpusa montāža“ 2. un 3 darbību.
Vibrācija/nevienmērīga darbība	Nepiemērots paliktnis Izmantojiet tikai šai mašīnai paredzētā izmēra un svara paliktnus.
	Virsmas paliktņa vai cita materiāla uzlikšana	Izmantojiet tikai šai mašīnai paredzētus abrazīvus materiālus un/vai virsmas. Nepievienojiet slīpmašīnas paliktņa virsmai neko, kas nav īpaši paredzēts šādai lietošanai.
	Nepareiza elļošana vai gružu koncentrācija	Izjauciet slīpmašīnu un nomazgājiet to ar piemērotu mazgāšanas līdzekli. Salieciet slīpmašīnu. (Skat. “Apkopes rokasgrāmata”)
	Nodiluši vai bojāti aizmugurējie vai priekšējie motora gultņi	Nomainiet nodilušos vai bojātos gultņus. Skat. „Motora demontāža“ vai „Motora montāža“.
	Mašīnām ar centrālo putekļu nosūkšanu, stāvot uz līdzenas virsmas, var būt pārāk spēcīgs vakuums, liekot paliktnim pielipt slīpējamai virsmai.	CV mašīnām samazina vakuumu ar vakuumsistēmu.
