MANUAL DE UTILIZADOR OS 383CV Mirka

pt Instruções de operação....88-91

ro Instructiuni de operare....92-95

Declaração de conformidadeKWH Mirka Ltd.66850 Jeppo, FinlandDeclaro que é de nossa responsabilidade que o produto 70 mm x 198 mm (3 pol. x 8 pol.) 10.000 OPM Lixadeira Orbital Randômica (Veja “Tabela de Configuração/Especificações do Produto” para cada Modelo específico) aos que esta declaração se refere está em conformidade com o(s) seguinte(s) padrão(ões) ou outro(s) documento(s) normativo(s) EN ISO 15744:2008. Seguindo as determinações 89/392/EEC com as emendas Diretivas 91/368/EEC & 93/44/EEC 93/68/EEC e a Diretiva consolidada 2006/42/EC.Jeppo 16.01.2014MIRKALocal e data da emissão Empresa Stefan Sjöberg, CEO
Instruções para o OperadorInclui – Favor Ler e Cumprir, Uso Apropriado da Ferramenta, Estações de Trabalho, Usando a Ferramenta, Instruções de Uso, Tabela de Configuração/Especificações do Produto, Página de Peças, Lista de Peças, Kits de Peças de Reposição para Lixadeira, Guia de Soluções dos Principais Problemas.		ImportanteLeia estas instruções atenta-mente antes de instalar, operar, fazer manutenção ou reparar esta ferra-menta. Mantenha estas instruções em local seguro e acessível.
Fabricante/FornecedorKWH Mirka Ltd.66850 Jeppo FinlândiaTel: [phone]Fax: [phone]		Equipamento de Proteção Individual RequeridoÓculos de Segurança Máscara RespiratóriaLuvas de Segurança Proteção Auditiva
Tamanho Mínimo Recomendado da Linha de Ar10 mm 3/8 pol.	Comprimento Máximo Recomendado da Mangueira8 metros 25 pés		Pressão do ArPressão máxima de trabalho 6.2 bar 90 psigMínima recomendada NA NA

Favor Ler e Cumprir com:

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, disponível de: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1 disponível de: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Regulamentações e legislações locais

Uso Apropriado da Ferramenta

Esta lixadeira foi desenhada para lixar todos os tipos de materiais, como metais, madeira, pedra, plásticos, etc., usando abrasivos indicados para esse fim. Não use esta lixadeira para nenhum outro propósito que não o especificado, sem consultar o fabricante. Não use almofadas que sejam indicadas para velocidade de trabalho menor que 10.000 OPM.

Estações de Trabalho

Esta ferramenta foi feita para funcionar como ferramenta manual. É recomendado que se use sempre a ferramenta estando o operador parado sobre uma base firme. Pode-se usar em qualquer posição, mas o operador deve em todo momento manter uma posição segura com um agarre firme, estar parado firmemente e deve ter em conta que a lixadeira pode desenvolver uma reação de torção. Ver seção “Instruções de Uso”.

Usando a Ferramenta

Use uma fonte de ar limpa e lubrificada que dê uma pressão de ar medida à ferramenta de 6.2 bares (90psig) quando a ferramenta estiver funcionando com a alavanca completamente pressionada. É recomendado o uso de uma mangueira de ar aprovada de 10 mm (3/8 pol.) x 8m (25pés) de comprimento máximo. É recomendado que a ferramenta se conecte a fonte de ar como mostrado na Fig.1

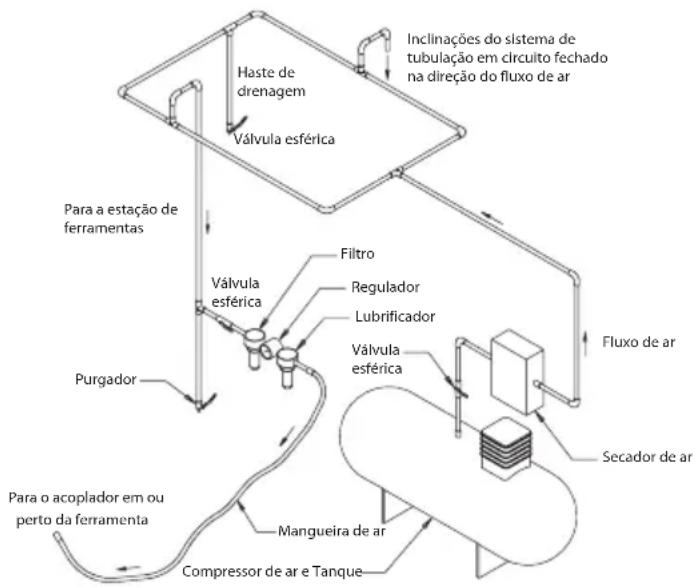

Não conecte a ferramenta ao sistema de ar sem incorporar uma válvula de corte do fluxo de ar fácil de alcançar e operar. A fonte de ar deve estar lubrificada. É altamente recomendável que o filtro de ar, registro e lubrificante sejam usados como mostrado na Fig.1, já que isso fornecerá ar limpo e lubrificado e com a pressão correta para a ferramenta. Informações detalhadas sobre esses equipamentos podem ser obtidas através de seu fornecedor. Se estes equipamentos não forem utilizados, então a ferramenta deverá ser lubrificada manualmente.

Para lubrificar manualmente a ferramenta, desconecte a mangueira de ar e ponha 2 ou 3 gotas de óleo lubrificante próprio para motores pneumáticos como Fuji Kosan FK-20, Móbil ALMO 525 ou Shell TORCULA® 32 na entrada da mangueira da máquina. Conecte novamente a ferramenta à fonte de ar e opere lentamente a ferramenta durante alguns segundos para permitir que o óleo circule pelo ar. Se a ferramenta for usada frequentemente, lubrifique-a diariamente ou lubrifique-a quando perder força ou velocidade.

É recomendado que a pressão do ar da ferramenta seja de 6.2 bares (90psig) enquanto esteja em funcionamento. A ferramenta pode funcionar com pressões mais baixas, mas nunca acima de 6.2bares (90psig).

Instruções de Uso

1) Leia todas as instruções antes de usar esta ferramenta. Todos os operadores devem ser treinados para seu uso e ter conhecimento destas regras de segurança. Todo serviço e reparo devem ser executados por pessoal treinado.
2) Assegure-se de que a ferramenta esteja desconectada da fonte de ar. Seleccione um abrasivo apropriado e com cuidado coloque-o na almofada.
3) Sempre use equipamento de segurança requerido quando estiver usando esta ferramenta.
4) Quando lixar, sempre coloque a ferramenta sobre a superfície a trabalhar, então ligue a ferramenta. Sempre retire a ferramenta da superfície trabalhada antes de parar. Isto evitará riscar a superfície devido à velocidade excessiva do abrasivo.
5) Desconecte sempre a fonte de ar antes de montar, ajustar ou retirar o abrasivo ou a almofada.
6) Mantenha sempre uma postura firme e tenha ciência da reação de torção desenvolvida pela ferramenta.
7) Use somente peças de reposição corretas.
8) Assegure-se sempre de que o material a ser lixado está bem fixado, impossibilitando seu movimento.
9) Verifique regularmente a mangueira e as conexões para prevenir o desgaste. Não carregue a ferramenta pela mangueira; sempre tenha o cuidado de que a ferramenta não seja ligada quando estiver carregando com a fonte de ar conectada.
10) O pó pode ser altamente combustível. O saco coletor de pó do aspirador de pó deve ser limpo ou substituído diariamente. A limpeza ou substituição do saco garantirão que o aparelho funcione de forma ideal.
11) Não exceda a pressão de ar máxima recomendada. Use o equipamento de segurança recomendado.
12) A ferramenta não está isolada eletricamente. Não use-a onde houver a possibilidade de entrar em contato com cabos elétricos, canos de gás, canos de água, etc. Cheque a área antes da utilização.
13) Tome cuidado para que as partes móveis da ferramenta não encostem, alcancem, toquem, em roupas, gravatas, cabelos, panos de limpeza, etc. Caso isso ocorra, o objeto será atraído para a superfície trabalhada e as partes móveis da máquina e pode ser muito perigoso.
14) Mantenha as mãos longe do suporte de disco durante o uso.
15) Se a ferramenta parecer funcionar mal, suspenda o uso imediatamente e providencie reparo.
16) Não permita que a ferramenta funcione sem tomar medidas que protejam pessoas ou objetos do escape do abrasivo ou disco.

Configuração/Especificações do Produto: Lixadeira Orbital Randômica10.000 OPM

Configuração e Especificações do Produto: 10.000 OPM 70 mm x 198 mm (3 pol. X 8 pol.) Lixadeira Orbital Randômica.Nota: Todas as máquinas aspiração utilizam mangueira de sucção padrão ∅ 28 mm (1 pol.). ∅ 19 mm (3/4 pol.) está disponível.
Orbital Tipo de Aspiração	Tamanho Almo-fada mm (pol.)	Número do Modelo	Peso Líq. do Produro kg (libras)	Altura mm (pol.)	Comprimento mm (pol.)	Potência watts (HP)	Consumo de AR LPM (scfm)	*Nível de Ruído dBA	*Nível de Vibração m/s ^2	*Fator variável K m/s ^2
3,0 mm (1/8 pol.)	Aspiração Central	70 x 198 (3 x 8)	OS383CV 0	96 (2.1) 118 (4.65)		248 (9.76)	179 (0.24) 4	53 (16) 753.30.83
	Aspiração Auto Gerada	70 x 198 (3 x 8)	OS383DB 0	97 (2.14) 118 (4.65)		261 (10.26)	179 (0.24) 4	53 (16) 852.80.77
O teste de ruído é realizado de acordo com EN ISO 15744:2008 – Ferramentas portáteis não elétricas – Código de medição de ruído – Método de engenharia (categoria 2) e EN ISO 11203:2009 Acústica – Ruído emitido por maquinário e equipamentos – Determinação dos níveis de pressão sonora de emissão em uma estação de trabalho e outras posições especificadas a partir do nível de potência sonora.O teste de vibração é realizado de acordo com EN ISO 28927-3, Ferramentas portáteis elétricas – Método de teste para avaliação da emissão de vibrações — Parte 3: Politrizes e lixadeiras orbitais giratórias e aleatórias.

As especificações estão sujeitas a alteração sem aviso prévio.

As especificações estipuladas na tabela vêm de testes de laboratório realizados em conformidade com códigos e padrões pré-estabelecidos e não são suficientes para avaliar os riscos. Os valores medidos em um lugar de trabalho específico podem ser mais altos que os valores declarados. Os valores efetivos expostos e a quantidade de risco e dano sofrido por um indivíduo são únicos para cada situação e depende do meio ambiente, a forma cada indivíduo trabalha, o material específico usado, a posição de trabalho, assim como o tempo de exposição e condições físicas do usuário. A KHW Mirka não poderá ser responsabilizada por consequências de usar os valores declarados em vez de valores reais para qualquer avaliação de risco.

Mais informações sobre saúde ocupacional e segurança pode ser obtido na Internet nos seguintes sites:

https://osha.europa.eu/en (Europa)

http://www.fundacentro.gov.br (Brasil)

Guia de Solução dos Principais Problemas

Sintomas Possível Causa Solução
Baixa Potência e/ou Baixa Velocidade Livre	Pressão do Ar Insuficiente Cheque a pressão da linha de ar na entrada da Lixadeira, enquanto a ferramenta está funcionando em velocidade livre. Deve ser 6.2 bar (90psig/620kPa).
	Silenciador (es) obstruído(s) Veja a seção “Desmontagem da carcaça” para remover o silenciador. Substitua o item 48, Silenciador (Ver seção “Montagem da carcaça”).
	Filtro de Entrada Obstruído Limpe o Filtro de Entrada com uma solução limpa e adequada. Se o Filtro não limpar, substitua-o.
	Uma ou mais palheta gasta ou quebrada Instale um jogo completo de palhetas novas (todas as palhetas devem ser trocadas para um funcionamento correto). Cubra todas as palhetas com óleo de qualidade para ferramenta pneumática. Ver “Desmontagem do Motor” e “Montagem do Motor”.
	Vazamento interno de ar na carcaça do motor indicado pelo aumento do consumo de ar e queda na velocidade normal.	Cheque se o motor e o anel de travamento estão bem fixados. Cheque se o anel O-Ring está danificado ou rompido. Retire o motor e instale-o novamente. Ver “Montagem do Motor” e “Desmontagem do Motor”.
	Peças GASTAS DO MOTOR Faça a revisão do Motor. Contate um serviço Autorizado MIRKA.
	Eixo dos rolamentos gastos ou quebrados Substitua os rolamentos gastos ou quebrados. Ver “Desmontagem do eixo contrapeso” e “Montagem do eixo de rolamento, AIRSHIELDTM e eixo contrapeso”.
Vazamento de ar através do Controle de Velocidade e/ou da Válvula	Mola de válvula, Válvula ou anel sujo, quebrado ou danificado.	Desmonte, inspecione e substitua peças gastos ou avariadas. Ver passos 2 e 3 em “Desmontagem da carcaça” e passos 2 e 3 em “Montagem da carcaça”.
Vibração/Funcionamento irregular	Suporte de disco incorreto Use somente tamanho dos manhos e pesos desenhados para a máquina.
	Outros materiais acoplados à almofada Use somente abrasivo e/ou interface desenhado para a máquina. Não adapte nada na almofada que não seja especificamente desenhado para ser usado com o suporte e a Lixadeira.
	Lubrificação imprópria ou acúmulo de partículas (fragmentos) estranhas.	Desmonte a Lixadeira e limpe com uma solução de limpeza adequada. Monte a lixadeira. (Ver “Manual de Serviço”)
	Rolamentos gastos ou quebrados Substitua os rolamentos gastos ou quebrados. Ver “Desmontagem do Motor” e “Montagem do Motor”.
	Para máquinas com aspiração é possível ter muito vácuo quando se lixa uma superfície plana, tendo como consequência que o disco se grude à superfície que se está lixando.	Para as máquinas AC reduza o vácuo pelo sistema de vácuo.
