РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ OS 383CV Mirka

ru Руководство по эксплуатации.....96-99

sl Navodila za uporabo....100-103

sr Uputstvo za rad 104-107

sv Bruksanvisning 108-111

Конфигурация/спецификации на продукта: Орбитална шлайфмашина 10,000 об./мин.

Заявление о соответствии

KWH Mirka Ltd.

66850 Jeppo, Finland

заявляют о нашей полной ответственности за то, что продукты

Плоскошлифовальная машина 70 мм x 198 мм (3 x 8 дюйма) 10,000 операций/мин (См. "Конфигурация/Спецификация продуктов", таблицу для конкретной модели), к которым относится это заявление, соответствуют следующим стандартам или другим нормативным документам EN ISO 15744:2008. Согласно условиям 89/392/EEC с поправками Директив 91/368/EEC и 93/44/EEC 93/68/EEC и консолидирующей Директивы 2006/42/EC

Jeppo 16.01.2014

Место и дата выпуска Организация Стефан Шёберг (Stefan Sjöberg), генеральный директор

Руководство оператора

Включает разделы – Пожалуйста, прочитайте и соблюдайте, Правильное применение инструмента, Рабочие места, Подготовка инструмента к работе, Инструкция по эксплуатации, Таблица конфигурации/спецификаций продукта, Страница деталей, Перечень деталей, Комплекты запасных частей для шлифовальной машины, Устранение неисправностей

Важно

Пожалуйста, внимательно прочитайте эту инструкцию перед установкой, эксплуатацией, обслуживанием или ремонтом этого инструмента. Храните эту инструкцию в безопасном доступном месте.

CE EAC

Производитель/Поставщик

KWH Mirka Ltd.

66850 Jeppo Finland

Тел: [phone]

Требуемые средства индивидуальной защиты

Защитные очки Респираторы

Защитные перчатки Защита органов слуха

Рекомендуемый размер

воздухопровода -

Минимум

10 мм 3/8 дюйма

Рекомендуемая

максимальная длина

шланга

8 метров 25 футов

Давление воздуха

Макс. рабочее давление 6,2 бар 90 psig

Рекомендуемый минимум нет нет

Пожалуйста, прочитайте и соблюдайте

1) Общие правила гигиены и безопасности труда в промышленности, Часть 1910, OSHA 2206, которые можно получить от: Отдела документов, Государственная типография; Washington DC 20402
2) Правила техники безопасности при работе с переносными пневмоинструментами, ANSI B186.1, которые можно получить от: Американского национального института стандартов; 1430 Broadway; New York, NY 10018
3) Региональные и местные нормативные акты

Правильное применение инструмента

Эта шлифовальная машина предназначена для шлифования всех типов материалов, таких как металлы, дерево, камень, пластики и т.д. с использованием абразива, пригодного для этой цели. Не применяйте эту шлифовальную машину для любой другой цели, кроме указанных, не проконсультировавшись с производителем или с уполномоченным поставщиком производителя. Не применяйте подошвы, рассчитанные на рабочую скорость без нагрузки менее 10000 оп./мин.

Рабочие места

Инструмент рассчитан на применение в качестве ручного инструмента. Рекомендуется всегда работать инструментом, стоя на твердом полу. Он может находиться в любом положении, но перед таким применением оператор должен находиться в устойчивом положении с надежным захватом и опорой и учитывать, что шлифовальная машина может развивать крутящее усилие. См. раздел "Инструкция по эксплуатации".

Подготовка инструмента к работе

Используйте чистый смазанный подвод воздуха, дающий измеряемое давление на инструменте, равное 6,2 бар /90 psig, когда инструмент работает при полностью нажатой ручке. Рекомендуется применять проверенные воздухопроводы диаметром 10 мм (3/8 дюйма) при максимальной длине 8 м (25 футов). Рекомендуется подсоединять инструмент к подводу воздуха, как показано на Рисунке 1.

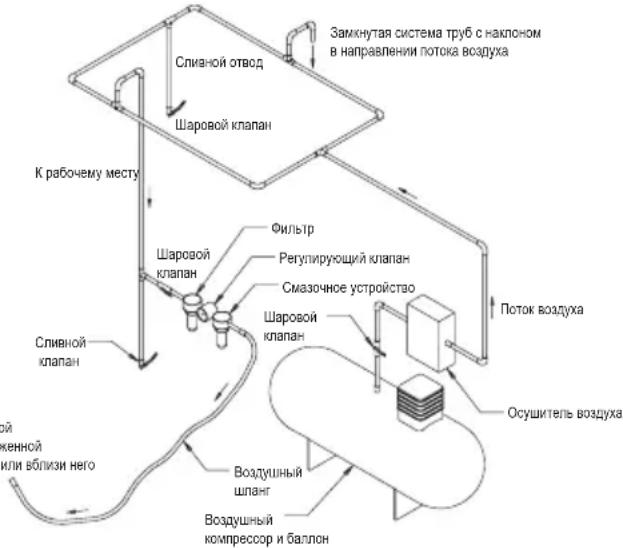

Не подсоединяйте инструмент к пневматической системе без легко доступного и легко управляемого вентиля отключения воздуха. Подвод воздуха должен быть смазан. Настоятельно рекомендуется применять воздушный фильтр, регулятор и смазчик (FRL), как показано на Рисунке 1, так как это обеспечит подачу к инструменту чистого смазанного воздуха.

Описание такого оборудования можно получить от Вашего поставщика. Если такое оборудование не применяется, инструмент надо смазывать вручную.

Для ручной смазки инструмента отсоедините воздухопровод и закапайте в отверстие (входное) шланга машины 2-3 капли подходящего масла для пневматических двигателей, например, Fuji Kosan FK-20, Mobil ALMO 525 или Shell TORCULA® 32. Снова подсоедините инструмент к подводу воздуха и дайте инструменту поработать несколько секунд на малой скорости для циркуляции масла. Если инструмент используется часто, смазывайте его ежедневно, или если инструмент начинает работать медленнее или терять мощность.

Рекомендуется поддерживать давление на работающем инструменте, равное 6,2 бар/90 psig. Инструмент может работать при меньшем давлении, но ни в коем случае не превышающем 6,2 бар/90 psig.

Инструкция по эксплуатации

1) Прочитайте все инструкции перед использованием этого инструмента. Все операторы должны быть полностью обучены работе с ним и осведомлены об этих правилах безопасности. Любое обслуживание или ремонт должны осуществляться квалифицированным персоналом.
2) Убедитесь, что инструмент отсоединен от подачи воздуха. Выберите подходящий абразив и закрепите его на подошве. Будьте

внимательны и закрепляйте абразив по центру подошвы.

3) При шлифовании всегда помещайте инструмент на место работы и затем запускайте его. Всегда отводите инструмент от места работы перед остановкой. Это предотвратит образование выемок на месте работы в результате избыточной скорости абразива.

4) Всегда отсоединяйте подвод воздуха от шлифовальной машины перед установкой, регулировкой или удалением абразива или опоры.

5) Всегда занимайте устойчивое положение с твердой опорой для ног и будьте готовы к крутящему усилию, развиваемому шлифовальной машиной.

6) Используйте только надлежащие запасные части.

7) Всегда убеждайтесь, что шлифуемый материал твердо закреплен и не сдвинется.

8) Регулярно проверяйте шланги и крепления на износ. Не переносите инструмент, держа его за шланг, всегда будьте осторожны для предотвращения пуска инструмента при переноске инструмента при подключенной подаче воздуха.

9) Не превышайте рекомендованного максимума давления.

10) Пыль может быть взрывоопасной. Мешок для сбора пыли необходимо чистить или менять ежедневно. Чистый или новый мешок будет гарантировать работу в оптимальном

11) Не превышайте рекомендованного максимума давления. Применяйте рекомендованные средства защиты.

12) Инструмент не является электрически изолированным. Не применяйте его в местах, где есть возможность его контакта с электричеством, газовыми трубами, водопроводными трубами и т.д. Проверяйте рабочую зону перед началом работы.

13) Принимайте меры против попадания в движущиеся части инструмента одежды, волос, ветоши и т.д. В случае попадания они притянут тело к месту работы и движущимся частям машины, что может быть очень опасно.

14) Во время работы держите руки вдали от вращающейся подошвы.

15) Если инструмент кажется неисправным, немедленно прекратите его использование и организуйте обслуживание и ремонт.

16) Не допускайте работы инструмента вхолостую, если не приняты меры по защите людей или предметов от срыва абразива или подошвы

Конфигурация/Спецификация продукта: Плоскошлифовальные машины 10000 операций/мин

Конфигурация и спецификации продукта: Плоскошлифовальная машина 70 мм x 198 мм (3 x 8 дюймов) 10,000 операций/мин

Примечание: На всех машинах с вакуумом стандартным являются фитинги вакуумных шлангов ∅ 28 мм (1дюйм). Имеется также ∅ 19 мм (3/4 дюйма).

Круг Тип	вакуума Размер	подошвы мм (дюймы)	Модель No*Фактор Неуверенности К m/s^2	Нетто вес продукта кг (фунты)	Высота мм (дюймы)	Длина мм (дюймы)	Мощность ватт (л.с.)	Потребление воздуха л/мин (кв.ф/мин)	*Уровень шума дБ (А)	*Уровень вибрации m/c^2	*Фактор Неуверенности К m/s^2
3 мм (1/8 дюйма)	Центральный вакуум	70 x 198 (3 x 8)	OS383CV 0.96	(2.1)	118 (4.65)	248 (9.76)	179 (0.24)	453 (16) 753.30.83
	Автогенный вакуум	70 x 198 (3 x 8)	OS383DB	0.97 (2.14)	118 (4.65)	261 (10.26)	179 (0.24)	453 (16) 852.80.77

Определение уровня шума проводилось согласно требованиям стандарта EN ISO 15744:2008 Hand-held non-electric power tools. Noise measurement code. Engineering method (grade 2) («Ручной неэлектрический механизированный инструмент. Правила измерения уровня шума. Техническая методика (класс 2)») и стандарта EN ISO 11203:2009 Acoustics. Noise emitted by machinery and equipment. Determination of emission sound pressure levels at a work station and other specified positions from the sound power level («Акустика. Шум, издаваемый машинами и оборудованием. Определение уровней звукового давления на рабочем месте и в других выбранных точках исходя из уровня звуковой мощности»).

Определение уровня вибрации проводилось согласно требованиям стандарта EN ISO 28927-3 Hand-held portable power tools. Test method for evaluation of vibration emission.

Part 3: Polishers and rotary, orbital and random orbital sanders. («Ручной портативный механизированный инструмент. Метод испытания для оценки создаваемой вибрации. Часть 3. Полировальные машины, а также роторные, орбитальные и эксцентриковые орбитальные шлифовальные машины»).

Спецификации могут изменяться без предварительного уведомления.

*Значения, приведенные в этой таблице, получены в результате лабораторных испытаний в соответствии с указанными нормами и стандартами и не достаточны для оценки риска. Значения, измеряемые на конкретном рабочем месте, могут быть выше заявленных значений. Значения фактического воздействия и уровень риска или вреда, причиненного человеку, уникальны для каждой ситуации и зависят от окружающей обстановки, приемов работы этого человека, обрабатываемого материала, конфигурации рабочего места, а также времени воздействия и физического состояния пользователя. KWH Mirka, Ltd. не может нести ответственность за последствия применения заявленных значений вместо значений фактического воздействия для оценки риска для любого лица.

Дополнительная информация о профессиональной охране труда может быть получена со следующих сайтов:

https://osha.europa.eu/en (Европа)

http://www.osha.gov (CWA)

Неисправности и их устранение

Симптом Возможная причина Решение
Низкая мощность и/или низкая скорость без нагрузки	Недостаточное давление воздуха Проверьте давление в воздухопроводе на входе в машину во время ее работы вхолостую. Оно должно быть равно 6,2 бар (90 psig/620 кПа).
	Забит(ы) глушитель(и) Инструкцию по снятию глушителя см. в разделе “Разборка корпуса”. Замените Поз. 48, вкладыш глушителя (см. раздел “Сборка корпуса”).
	Забит впускной фильтр Очистите впускной фильтр подходящим чистым чистящим раствором. Если фильтр не очищается, замените его.
	Одна или более лопастей изношены или сломаны	Установите полный комплект новых лопастей (для правильной работы должны быть заменены все лопасти). Покройте все лопасти качественным маслом для пневмоинструментов. См. “Разборка двигателя” и “Сборка двигателя”.
	Внутренняя утечка воздуха, признаками которой являются повышенный расход воздуха и пониженная скорость.	Проверьте правильность центровки двигателя и затяжку замкового кольца. Проверьте, не повреждено ли уплотнительное кольцо в канавке замкового кольца. Снимите и переустановите узел двигателя. См. “Разборка двигателя” и “Сборка двигателя”.
	Изношены детали двигателя Отремонтируйте двигатель. Обратитесь в официальный сервисный центр Mirka.
	Изношены или разрушены подшипники оси	Замените изношенные или разрушенные подшипники. См. “Разборка балансира вала и оси” и “Подшипники оси, AirSHIELDTM и узел балансира вала”.
Утечка воздуха через регулятор скорости и/или шток клапана.	Загрязнены, сломаны или погнуты пружина клапана, клапан или седло клапана.	Разберите, проверьте и замените изношенные или поврежденные детали. См. пункты 2 и 3 в разделе “Разборка корпуса” и пункты 2 и 3 в разделе “Сборка корпуса”.
Вибрация/Грубая работа Неправильно выбрана подошва Используйте только подошвы, имеющие размеры и вес, предназначенный для данной машины.
