Ürün Tipi	Pnömatik Rastgele Yörüngeli Zımpara
Marka	Mirka
Model	OS 383CV
Boyutlar (U x Y)	248 mm x 118 mm
Net Ağırlık	0,96 kg (2,1 lb)
Besleme	Basınçlı Hava
Maksimum Çalışma Basıncı	6,2 bar (90 psig)
Hava Tüketimi	453 L/min (16 scfm)
Boşta Dönüş Hızı	10 000 opm
Eksantriklik	3 mm (1/8 po)
Emiş Tipi	Merkezi Emiş
Tampon Boyutu	70 mm x 198 mm (3 po x 8 po)
Güç	179 W (0,24 HP)
Ses Seviyesi	85 dBA
Titreşim Seviyesi	30,83 m/s²
Uyumlu Malzemeler	Metal, ahşap, taş, plastik
Yağlama	Pnömatik alet yağı (örn. Fuji Kosan FK-20)
Bakım	Giriş filtresini, susturucuyu temizleyin; aşınmışsa vanaları değiştirin
Güvenlik Ekipmanları	Gözlük, maske, eldiven, kulak koruyucu
Üretici	KWH Mirka Ltd., 66850 Jeppo, Finlandiya
Onarılabilirlik	Yedek parçalar mevcuttur; Mirka yetkili servis merkezi

Sık sorulan sorular - OS 383CV Mirka

Mirka OS 383CV zımpara için hangi hava basıncı kullanılmalıdır?

Tavsiye edilen çalışma basıncı, alet kol tam kaldırılmış halde çalışırken 6,2 bar (90 psig)'dir. Bu basıncı asla aşmayın.

Alet nasıl doğru şekilde yağlanır?

Çevrimiçi bir yağlayıcı kullanmıyorsanız, hava hortumunu ayırın ve hava girişine uygun 2-3 damla yağ (örn. Fuji Kosan FK-20, Mobil ALMO 525 veya Shell TORCULA 32) damlatın. Tekrar bağlayın ve aleti birkaç saniye çalıştırın. Sık kullanımda günlük olarak yağlayın.

Bu zımpara ile hangi aşındırıcıları kullanabilirim?

Malzemeye uygun (metal, ahşap, taş, plastik) yörüngeli zımpara için tasarlanmış aşındırıcılar kullanın. Aşındırıcının destek tamponuna iyi ortalanmış ve sabitlenmiş olduğundan emin olun. Maksimum hızı 10.000 opm'den düşük olan tamponlar kullanmayın.

Zımpara güçsüzse veya yavaş dönüyorsa ne yapmalı?

Önce hava basıncını kontrol edin (6,2 bar olmalıdır). Ardından susturucuyu ve giriş filtresini temizleyin. Sorun devam ederse, iç vanalar aşınmış olabilir: vana setini değiştirin. Sökme için kılavuza bakın.

Aşındırıcı veya destek tamponu nasıl değiştirilir?

Herhangi bir işlem öncesinde hava beslemesini daima ayırın. Eski aşındırıcıyı çıkarın, tamponu temizleyin, ardından yeni aşındırıcıyı iyice ortalarak sabitleyin. Tamponu değiştirmek için sökün ve aynı modelle değiştirin.

Hangi güvenlik ekipmanları zorunludur?

Her zaman koruyucu gözlük, toz maskesi, eldiven ve kulak koruyucu takın. Toz yanıcı olabilir, emiş torbasını günlük temizleyin.

Hava giriş filtresi nasıl temizlenir?

Aleti havadan ayırın. Giriş filtresini çıkarın ve uygun bir temizlik solüsyonuyla temizleyin. Izgara hasarlıysa değiştirin.

Aletin garantisi nedir?

Kılavuzda bir garanti dahil olduğu belirtilmiş ancak detay verilmemiştir. Kesin koşullar için Mirka veya yetkili satıcınızla iletişime geçin. Satın alma belgesini saklayın.

Bu zımparayı dikey yüzeylerde veya tavanda kullanabilir miyim?

Evet, alet her pozisyonda kullanılabilir. Stabil bir pozisyonda olduğunuzdan ve aleti sıkıca tuttuğunuzdan emin olun, çünkü burulma tepkisi olabilir.

OS 383CV için yedek parçaları nereden bulabilirim?

Yedek parçalar Mirka yetkili servis merkezlerinden temin edilebilir. Kılavuzdaki parça listesine bakın veya üretici ile iletişime geçin: KWH Mirka Ltd., Finlandiya.

KULLANIM KILAVUZU OS 383CV Mirka

tr İşletim Talimatları 112-115

zh 操作说明....116-119

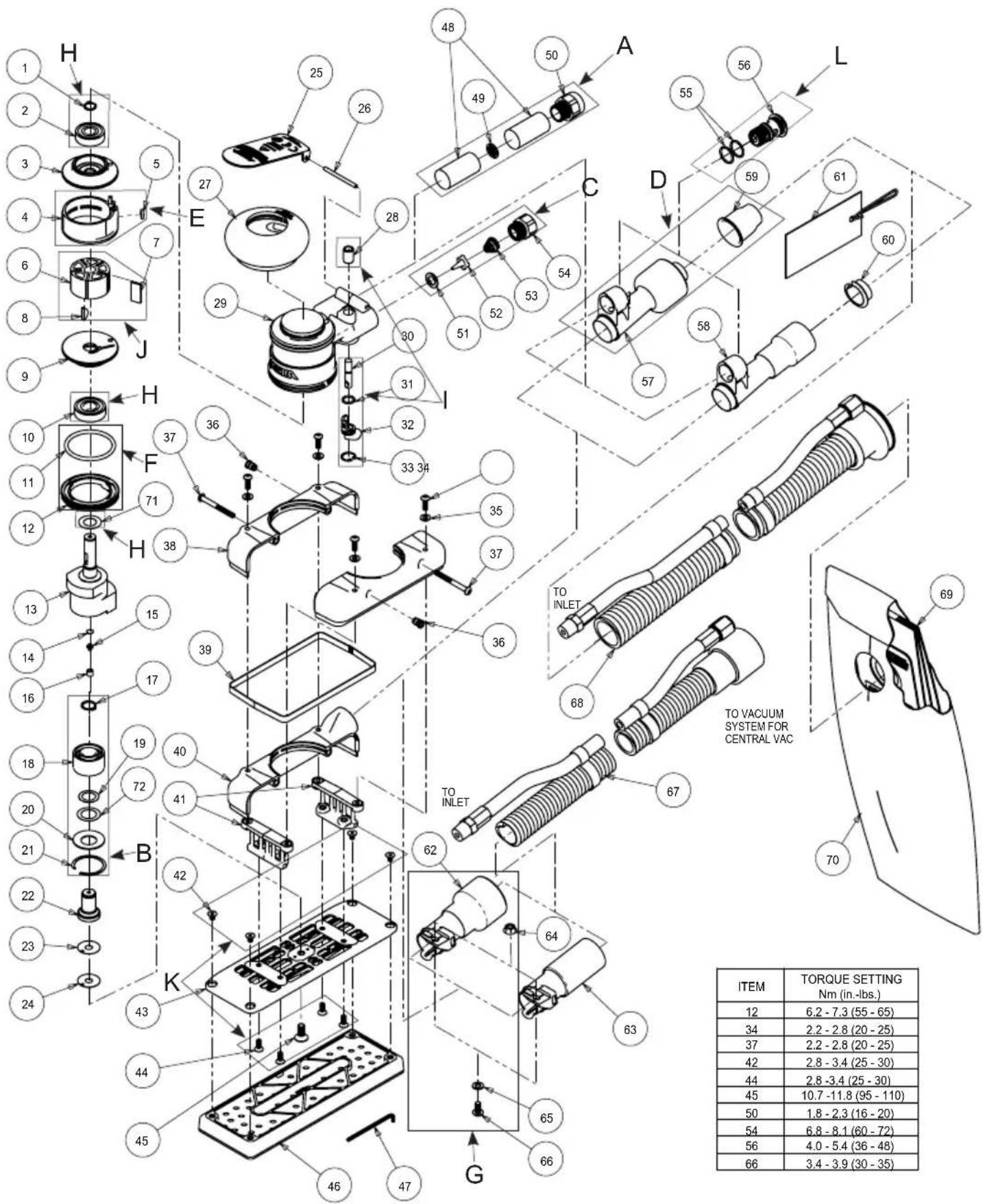

Parts Page

ITEM	TORQUE SETTINGNm (in.-lbs.)
12	6.2 - 7.3 (55 - 65)
34	2.2 - 2.8 (20 - 25)
37	2.2 - 2.8 (20 - 25)
42	2.8 - 3.4 (25 - 30)
44	2.8 - 3.4 (25 - 30)
45	10.7 - 11.8 (95 - 110)
50	1.8 - 2.3 (16 - 20)
54	6.8 - 8.1 (60 - 72)
56	4.0 - 5.4 (36 - 48)
66	3.4 - 3.9 (30 - 35)

Sadece kendi sorumluluğunda olmak kaydıyla bu beyanın ilgili olduğu

70 mm x 198 mm (3 in. x 8 in.) 10,000 OPM Orbital Zımparalama Makineleri'nin (Belli Model için bkz. "Ürün Konfigürasyonu/Teknik Özellikler" Tablosu)

aşağıdaki standart(lar)a veya diğer normatif belgeye/belgelere EN ISO 15744:2008 belgelerine uygun olduğu beyan etmektedir. 91/368/EEC, 93/44/EEC ve 93/68/EEC direktifleriyle değiştirilmiş haliyle 89/392/EEC hükümlerine ve ıslah direktifi 2006/42/EC'ye

uygundur.

Jeppo 16.01.2014

MIRKA

Tanzim yeri ve tarihi Şirket Stefan Sjöberg, CEO

Operatör Talimatları

İçindekiler – Garanti Belgesi, Lütfen Okuyun ve Uygulayın, Aletin Düzgün Kullanımı, İş İstasyonları, Aletin Hizmete Sokulması, Çalıştırma Talimatları, Ürün Konfigürasyonu/Teknik Özellikler Tabloları, Parça Sayfası, Parça Listesi, Zımparalama Makinesinin Yedek Parça Setleri, Sorun Giderme Rehberi, Servis Talimatları

Önemli

Bu aleti kurmadan, çalıştırmadan, servisini yap- madan veya onarmadan önce bu talimatları dikkatlice okuyun. Bu talimatları güvenli ve erişilebilir bir yerde saklayın.

İmalatçı/Tedarikçi

KWH Mirka Ltd. 66850 Jeppo, Finlandiya Tel: [phone] Faks: [phone]

Gerekli Kişisel Güvenlik Donanımı

Koruyucu Gözlükler Nefes Alma Maskeleri

Koruyucu Eldivenler Kulak Koruyucu

Önerilen Hava Yolu Boyut - Minimum

10 mm 3/8 in

Önerilen Maksimum Hortum Uzunluğu

8 metre 25 fit

Hava Basinci

Maksimum Çalışma Basıncı 6.2 bar 90 psig Önerilen Minimum NA NA

Lütfen Bu Talimatları Okuyun ve Bunları Uygulayın

1) Genel Endüstri Güvenliği ve Sağlığı Yönetmeliği, Kısım 1910, OSHA 2206, şu adresten edinebilirsiniz: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Taşınabilir Hava Aletleri İçin Emniyet Kuralları, ANSI B186.1 şu adresten edinebilirsiniz: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Eyalet Yönetmelikleri ve Yerel Yönetmelikler.

Aletin Düzgün Kullanılması

Zımparalama makinesi, her türlü malzemeyi, yani metalleri, ahşabı, taşı, plastiği, vb. bu amaca uygun olarak tasarlanmış zımparalar kullanarak zımparalamak üzere tasarlanmıştır. Bu zımparalama makinesi imalatçıya veya imalatçının yetkilendirdiği tedarikçiye danışmadan belirtilenden başka bir amaç için kullanmayın. Çalışma hızı serbest hızda 10,000 OPM'den az olan destekleme pedlerini kullanmayın.

İş İstasyonları

Alet, elde tutulan bir alet olarak çalıştırılacak şekilde planlanmıştır. Her zaman aletin sağlam zeminde durarak kullanılması önerilmektedir. Her konumda olabilir ancak kullanmadan önce operatörün aleti sıkıca kavradiğı ve yere sağlam bir şekilde bastığı güvenli bir konumda olması ve zımparalama makinesinin tork tepkisi geliştirebileceğinin farkında olması gerekmektedir. Bkz.

"Çalıştırma Talimatları" Bölümü.

Aletin Kullanıma Hazırlanması

Hareketli kola tam olarak basılıyken aleti çalıştirdığında, 6,2 barlık (90 psig) ölçülmüş hava basıncı sağlayacak, temiz ve yağlanmış hava kaynağı kullanın. Uyarlanmış 10 mm (3/8 inç) x 8 m (25 fit) maksimum uzunlukta hava yolu kullanılması tavsiye olunur. Aletin Şekil 1'de gösterilen şekilde hava kaynağına bağlanması önerilir. Ulaşılması ve çalıştırılması kolay bir hava kapama valfini dahil etmeden aleti hava yolu sistemine bağlamayın. Hava kaynağı bağlanmalıdır. Alete doğru basınçta yağlanmış ve temiz hava sağlayacağından, Şekil 1'de gösterildiği gibi hava filtresi, regülatör ve yağlayıcı (FRL) kullanılması şiddetle tavsiye olunur. Söz konusu ekipman hakkında ayrıntılı bilgiyi tedarikçinizden edinebilirsiniz. Söz konusu ekipman kullanılmazsa, alet manüel olarak bağlanmalıdır.

Aleti manüel olarak yağlamak için, hava yolunun bağlantısını kesin, Fuji Kosan FK-20, Mobil ALMO 525 veya Shell TORCULA® 32 gibi uygun bir pnömatik motor yağlama yağından 2-3 damlayı makinenin hortum ucuna (girişine) damlatın. Aleti tekrar hava kaynağına bağlayın ve havanın yağı dağıtmasını sağlamak için birkaç saniye boyunca aleti son derece yavaş bir şekilde çalıştırın. Alet sıklıkla kullanılıyorsa, günlük olarak yağlayın veya alet yavaşlamaya başladığıda ya da güçsüzleştiginde yağlayın. Aletin hava basıncının alet çalışırken 6,2 bar (90 psig) olması önerilir. Alet daha düşük basınçlarda da çalışabilir ancak asla 6,2 barın (90 psig) üzerindeki basınçlarda çalışmaz.

Çalıştırma Talimatları

1) Aleti kullanmadan önce tüm talimatları okuyun. Tüm operatörler kullanımı konusunda eksiksiz bir şekilde eğitilmeli ve bu güvenlik kurallarını bilmelidir. Her türlü servis ve tamir işlemi eğitimli personel tarafından gerçekleştirilmelidir.
2) Aletin hava kaynağı bağlantısının bağlı olmadığından emin olun. Uygun bir zımpara seçin ve bunu destekleme pedine takın. Dikkatli olun ve zımparayı destekleme pedi üzerinde ortalayın.
3) Aleti kullanırken her zaman gerekli güvenlik ekipmanlarını takın.

4) Zımparalama yaparken aleti her zaman önce işin üzerine yerleştirin, sonra kullanmaya başlayın. Her zaman aleti durdurmadan önce işten kaldırın. Bu, aşırı hızlı zımparalama nedeniyle iş üzerinde oyukların açılmasını önleyecektir.

5) Zimparayı veya destekleme pedini takmadan, ayarlamadan veya çıkarmadan önce her zaman hava kaynağınlı çıkarın.

6) Her zaman yere sağlam bir şekilde basın ve/veya sağlam bir konumda olun ve zımparanın geliştirdiği tork reaksiyonuna dikkat edin.

7) Sadece doğru yedek parçaları kullanın.

8) Zımparalanan malzemenin hareket etmesini önlemek için her daim sabit bir şekilde durduğundan emin olun.

9) Düzenli olarak hortum ve donanımdaki yıpranmayı kontrol edin. Aleti hortumundan taşımayın; aleti hava kaynağı takılıyken taşırken aletin çalışmaya başlamasını önlemeye her zaman dikkat edin.

10) Toz son derece yanıcı olabilir. Vakumlu toz toplama poşeti günlük olarak temizlenmeli veya değiştirilmelidir. Torbanın temizlenmesi veya değiştirilmesi ayrıca optimum performansı garanti eder.

11) Önerilen maksimum hava basıncını aşmayın. Önerilen güvenlik ekipmanlarını kullanın.

12) Alet, elektriksel olarak izole edilmiştir. Bağlı elektrik kablosu, gaz borusu, su borusu, vb. ile temas etme ihtimali olduğu durumlarda kullanmayın. Çalıştırmadan önce kullanacağını alanı kontrol edin.

13) Aletin hareketli parçalarının giysilere, kravatlara, saça, temizlik bezlerine, vb. takılmaması için gerekli önlemleri alın. Takılırsa, vücudun işe ve makinenin hareketli parçalarına doğru çekilmesine neden olacaktır ve bu sebeple çok tehlikeli olabilir.

14) Kullanım sırasında ellerinizi dönen pedden uzak tutun.

15) Alet bozuk gibi görünüyorsa, derhal kullanımı bırakın, servis ve tamir için gerekli ayarlamaları yapın.

16) Herkesi ve her türü nesneyi zımparanın veya pedin kaybolmasından korumak için gerekli önlemleri almadan aleti serbest hızda çalıştırmayın.

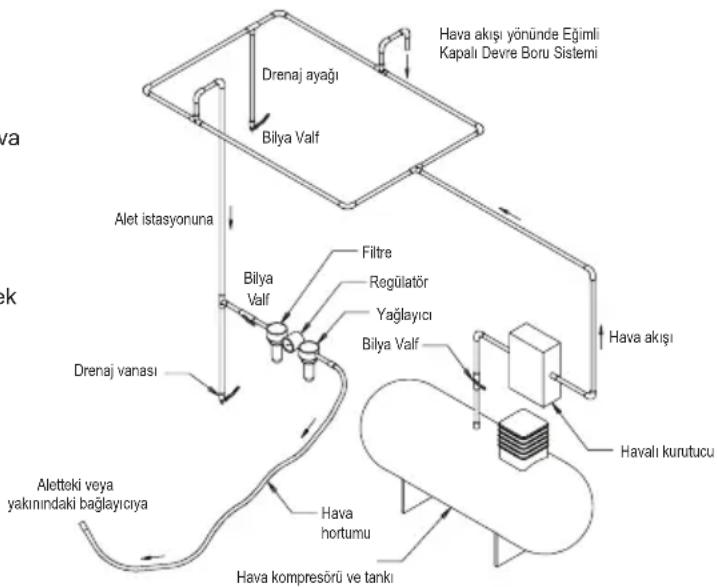


Ürün Konfigürasyonu/Teknik Özellikler: 10,000 OPM Orbital Zimparalama Makinesi

Ürün Konfigürasyonu ve Teknik Özellikler: 10,000 OPM 70 mm x 198 mm (3 in. x 8 in.) Orbital Zımparalama MakinesiNot: Vakumlu makinelerin tamamı ∅ 28 mm (1 in.) kullanmaktadır. Vakumlu Hortum Donanımı Standardı ∅ 19 mm (3/4 in.) kullanılabilir.
Yörünge Vakum Tipi Ped		Boyutu mm (inç)	Model Numarası	Ürünün Net Ağırlığı kg (pounds)	Yükseklik mm (inç)	Uzunluk mm (inç)	Güç vat (HP)	Hava Tüketimi LPM (scfm)	*Gürültü Seviyesi dBA	*Titreşim Seviyesi m/s2	*Belirsizlik Km/s2
3 mm(1/8 in.)	Merkezi Vakum	70 x 198(3 x 8)	OS383CV	0,96(2,1)	118(4,65)	248(9,76)	179(0,24)	453 (16) 753,	30.83
	Kendinden Vakumlu	70 x 198(3 x 8)	OS383DB	0,97(2,14)	118(4,65)	261(10,26)	179(0,24)	453 (16) 852,	30.77
Gürültü testi, EN ISO 15744:2008 – Elektrikli olmayan şarjlı/pilli el aletleri – Gürültü ölçüm kodu – Mühendislik yöntemi (kademe 2) ve bir iş istasyonunda ve ses güç seviyesinden kaynaklanan diğer belirli pozisyonlarda emisyon ses basıncı seviyelerinin Akustik –makine ve ekipmanın yaydığı gürültü– Belirlenmesi EN ISO 11203:2009 uyarınca gerçekleştirilmiştir.Titreşim testi EN ISO 28927-3, Taşınabilir elektrikli el aletleri –Titreşim emisyonunu değerlendirme test yöntemi– uyarınca gerçekleştirilmiştir.Bölüm 3: Cilalama makineleri ve döner, orbital ve rastgele orbital zımparalama makineleri.

Teknik özellikler önceden bildirimde bulunmadan değiştirilebilir.

*Tabloda gösterilen değerler, belirtilen kodlara ve standartlara uygun olarak laboratuvar testinden elde edilmiştir ve risk değerlendirmesi yapmak için yeterli değildir. Belli bir işte ölçülen değerler, beyan edilen değerlerden daha yüksek olabilir. Bir bireyin gerçekte yaşadığı gerçek maruziyet değerleri ve risk veya zarar miktarı her durumda eşsizdir ve çevredeki ortama, bireyin çalışma şekline, çalışılan belli malzemeye, iş istasyonu tasarımına ve kullanıcıının maruziyet zamanı ile fiziksel durumuna bağlıdır. Herhangi bir risk değerlendirmesinde gerçek maruziyet değerleri yerine beyan edilen değerlerin kullanılmasının sonuçlarından KWH Mirka, Ltd. sorumlu tutulamaz.

İş sağlığı ve güvenliği konusunda daha ayrıntılı bilgi edinmek için aşağıdaki web sitelerini ziyaret edebilirsiniz: https://osha.europa.eu/en (Avrupa) http://www.osha.gov (ABD)

Sorun Giderme Rehberi

Semptom Olası Neden Çözüm
Düşük Güç ve/veya Düşük Serbest Hız	Yetersiz Hava Basıncı Alet serbest hızda ça	ışırken Zımparalama Makinesinin Girişindeki hava yolu basıncını kontrol edin. 6.2 Bar (90 psig/620 kPa) olmalıdır.
	Tıkanmış Susturucu(lar) Susturucuların nasıl	çıkarılacağı ile ilgili olarak "Mahfazanın Sökülmesi" bölümüne bakın. Unsuru 48, Susturucu Ekini değiştirin ("Mahfazanın Takılması" Bölümüne bakın).
	Takılı Giriş Ekrani Giriş Ekranını temiz, uygun	bir temizleme solüsyonuyla temizleyin. Ekran temizlenmezse, değiştirin.
	Bir veya daha fazla Yıpranmış veya Kırık Vana	Tamamen yeni bir Vana seti takın (düzgün çalışması için tüm vanaların değiştirilmesi gerekir). Tüm vanaları kaliteli pnömatik alet yağıyla kaplayın. Bkz. "Motorun Sökülmesi" ve "Motorun Takılması".
	Motor Mahfazasında dahili hava sızıntısı, normalden yüksek hava tüketiminden veya normalden düşük hızdan anlaşılır.	Motorun düzgün şekilde hizalanıp hizalanmadığını kontrol edin ve Halkanın Kılıdini takın. Halka Kilit oyuğundaki O-Halkasının zarar görüp görmediğini kontrol edin. Motor Tesisatını çıkarın ve Motor Tesisatını yeniden takın. Bkz. "Motorun Sökülmesi" ve "Motorun Takılması".
	Yıpranan Motor Parçaları Motor Tamiri. Mırka'nın yetkilendirilmiş Servis Merkezi'yle iletişime geçin.
	Somun Yatağı yıpranmış veya kırılmış. Yıpranan veya kırılan Yatakları değiştirin. Bkz. "Şaft Dengeleyicinin ve Somunun Sökülmesi" ve "Somun Yatakları, AirSHIELD ve Şaft Dengeleyici Teçhizatı".
Hız Kontrolü ve/veya Valf Kökü üzerinden hava sızıntısı.	Kırli, kırık veya eğik Valf Yayı, Valf veya Valf Yatağı.	Yıpranan veya zarar gören parçaları çıkarın, inceleyin ve değiştirin. Bkz. "Mahfazanın Sökülmesi"nde 2. ve 3. Adım ve "Mahfazanın Takılması"nda 2. ve 3. Adım.
Titreşim/Sert Çalışma Yanlış Ped	Sadece makine için tasarlanmış Ped Boyutları	ve/veya Ağırlıkları kullanın.
	Arayüz pedinin veya diğer malzemelerin eklenmesi.	Sadece makine için tasarlanmış aşındırıcı ve/veya arayüz kullanın. Özel olarak Ped ve Zımparalama Makinesi ile kullanılmak üzere tasarlanmamış olan hiçbir ürünü Zımparanın Pedine takmayın.
	Yanlış yağlama veya yabancı maddelerin birikmesi.	Zımparalama Makinesini sökün ve uygun bir temizleme solüsyonuyla temizleyin. Zımparalama Makinesini takın. (Bkz. "Servis Kılavuzu")
	Yıpranan veya kırılan Arka veya Ön Motor Yatağı/Yatakları	Yıpranan veya kırılan Yatakları değiştirin. Bkz. "Motorun Sökülmesi" ve "Motorün Takılması".
	Merkezi vakumlu makinelerde, düz yüzeyi zımparalarken, pedin zımparalama yüzeyine yapışmasına neden olacak şekilde çok fazla vakum oluşabilir.	CV makinelerde vakum sistemini kullanarak vakumu düşürün.
