HASZNÁLATI ÚTMUTATÓ OS 383CV Mirka

hu Kezelői útmutató 52-55

Simptom Mogući uzrok Rješenje
Nedovoljna snaga i/ili premala brzina alata u praznom hodu	Nedovoljan tlak zraka Dok alat radi u praznom	m hodu provjerite tlak dovoda zraka na ulazu u brusilicu. On mora iznositi 6,2 bara (90 psiga/620 kPa).
	Začepljeni prigušivači Za uklanjanje prigušivači	vača pogledajte poglavlje "Rastavljanje kućišta". Zamijenite stavku 48, umetanje prigušivača (pogledajte poglavlje "Rastavljanje kućišta").
	Začepljeno sito za dovod zraka Sito za dovod	zraka očistite odgovarajućom čistom otopinom za čišćenje. Ako sito ne postane čisto, zamijenite ga.
	Jedna ili više istrošenih ili slomljenih lopatica	Instalirajte čitav komplet novih lopatica (da bi alat ispravno radio moraju se zamijeniti sve lopatice). Sve lopatice premažite kvalitetnim uljem za pneumatske alate. Pogledajte poglavlja "Rastavljanje motora" i "Sastavljanje motora".
	Unutarnje curenje zraka u kućištu motora na koje ukazuje veća potrošnja zraka od normalne i manja brzina od normalne.	Provjerite je li motor ispravno centriran i je li obruč za zaključavanje u odgovarajućem položaju. Provjerite je li oštećen O-prsten u žliebu obruča za zaključavanje. Uklonite i ponovno instalirajte sklop motora. Pogledajte poglavlja "Rastavljanje motora" i "Sastavljanje motora".
	Istrošeni dijelovi motora Pažljivo pregledajte	motor. Kontaktirajte ovlašteni servisni centar tvrtke Mirka.
	Istrošeni ili slomljeni ležajevi vretena Zamijenite istrošene ili slomljene ležajeve. Pogledajte "Rastavljanje protuutega za vratilo i vretena" i "Sastavljanje ležajeva vretena, AirSHIELDTM i protuutega za vratilo".
Curenje zraka kroz regulator brzine i/ili pneumatski ventil.	Prljav, slomljen ili savijen ventil, njegova opruga ili ležište.	Rastavite, pregledajte i zamijenite istrošene ili oštećene dijelove. Pročitajte 2. i 3. korak u poglavlju "Rastavljanje motora" te 2. i 3. korak u poglavlju "Sastavljanje motora".
Vibracije / grub rad Neispravan brusni tanjur Koristite isključivo brusne tanjure veličina i težina za ovaj stroj.
Megfelelőségi nyilatkozatKWH Mirka Kft.Finnország 66850 Jeppokizárólagos felelősségünk alapján kijelentjük, hogy a70 mm x 198 mm (3 in. x 8 in.) 10.000 OPM orbitális csiszoló (részleteket lásd az adott modell “Termék konfiguráció/Specifikáció” táblázatban),amelyre ez a nyilatkozat vonatkozik, megfelel az következő szabvány(ok)nak vagy egyéb normatívá(k)nak EN ISO 15744:2008,összhangban van a 91/368/EEC & 93/44/EEC 93/68/EEC által módosított 89/392/EEC irányelvvel és a 2006/42/EC egyesített irányelv-vel.Jeppo 16.01.2014MIRKAKibocsátás helye és dátuma Vállalat Stefan Sjöberg, vezérigazgató
Kezelői utasításokBenne foglaltatik – Kérjük, olvassa el és tartsa be, A szerszámrendeltetésszerű használata, Munkaállomások, A szerszámüzembe helyezése, Használati utasítás, Termék konfiguráció/Specifikáció táblázatok, Alkatrész oldal, Alkatrész lista,Csiszoló pótalkatrész készlet, Hibaelhárítási útmutató		FontosAz eszköz üzembe helyezése,működtetése vagy karbantartásaelött kéjük, olvassa el figy-elmesen ezeket az utasításokat.Tartsa az utasításokat bizton-ságos, hozzáférhető helyen.
Gyártó/szállítóKWH Mirka Kft.Finnország 66850 JeppoTel: + 358 20 760 2111Fax: [phone]	Kötelező személyi védőfelszerelésekVédőszemüveg VédőmaszkVédőkesztyű Fülvédő
Csőrendszer ajánlottminimális átmérője10 mm 3/8 in	Ajánlott maximálistömlőhossz8 méter 25 láb	LégnyomásMaximális üzemi nyomás 6,2 bar 90 psigAjánlott minimum NA NA

Kérjük, olvassa el és tartsa be

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, elérhető: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1 elérhető: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Allami és helyi előírások.

A szerszám rendeltetésszerű használata

Ez a csiszoló valamennyi tipusu anyag csiszolására alkalmas az arre a célra tervezett csiszolópapírral együtt használva, azaz fém, fa, kő, műanyag stb. A gyártóval vagy a gyártó által meghatalmazott beszállítóval történő egyeztetés nélkül ne használja a csiszolót a rendeltetésétől eltérő célra. Ne használjon olyan csiszolótalpakat, amelyeknek működési sebessége 10.000 OPM alatt van.

Munkaállomások

Az eszközt kéziszerszámként kell használni. A szerszám használata közben mindig ajánlatos szilárd talajon állni. Ez bármilyen pozícióban lehetséges, de még a használat előtt a kezelő vegyen fel egy biztonságos helyzetet a stabil fogás és testhelyzet érdekében, tudatában annak, hogy a csiszoló forgatónyomatékot képes kifejteni. Lásd a „Használati utasítás” erre vonatkozó pontjában.

A szerszám üzembe helyezése

Használjon tiszta, kenőanyaggal (olaj) ellátott levegőforrást, hogy a szerszámon mért 6,2 bar (90 psi) légnyomás a szerszám működése közben, a kar teljesen lenyomott állapotában meglegyen. Jóváhagyott, 10 mm (3/8 in.) átmérőjű és 8 m (25 ft) maximális hosszúságú levegő tömlőt ajánlott használni. A szerszámot az 1. ábra szerint kell a levegőforráshoz csatlakoztatni.

Ne csatlakoztassa a szerszámot a csőrendszerhez anélkül, hogy a sűrített levegős rendszernek ne lenne egy könnyen hozzáférhető és kezelhető levegőelzáró szelepe. A levegőforrás levegőjét olajozni kell. Erősen ajánlott egy levegőszűrő, nyomásszabályzó és olajozó használata az 1. ábrán látható módon, mivel ez biztosítja a tiszta, kenőanyaggal ellátott, megfelelő nyomású levegőt a szerszám számára. Az ilyen berendezésekkel kapcsolatos részletekért forduljon a forgalmazójához. Ilyen berendezések használata nélkül a szerszá-mot manuálisan kell kenni.

A szerszám manuális kenéséhez húzza ki a tömlöt és tegyen 2-3 csepp megfelelő pneumatikus motor kenőolajat, mint a Fuji Kosan FK-20, Mobil ALMO 525 vagy Shell TORCULA ® 32 a szerszám levegő bemeneti nyilásába. Csatlakoztassa vissza a szerszámot a levegőforráshoz és működtesse a szerszámot lassan egy pár másodpercig, hogy a levegő megkeringesse az olajt. Ha a szerszám gyakran van használva, olajozza meg napi rendszerességgel vagy olajozza meg a szerszámot, ha a szerszám lelassul, illetve veszít az erejéből. Ajánlott, hogy a levegő nyomása a szerszámnál 6,2 bar (90 psi) legyen működés közben. A szerszám képes alacsonyabb nyomáson is működni, de nagyobb soha ne legyen a nyomás 6,2 bar-nál (90 psi-nél).

Használati utasítás

1) A szerszám használata előtt minden utasítást olvasson el. A szerszám használóinak teljes mértékben gyakorlottnak kell lennie a szerszám használatát illetően, és ismerniük kell ezeket a biztonsági szabályokat. Minden szervizt és javítást képzett személyzetnek kell végeznie.
2) Győződjön meg róla, hogy a szerszám nincs csatlakoztatva a levegőforráshoz. Válasszon megfelelő csiszolópapírt és rögzítse a csiszoló talpra. Ügyeljen rá, hogy a csiszolópapír a csiszolótalp közepén helyezkedjen el.
3) A szerszám használata közben mindig viselje a szükséges személyi védőfelszereléseket.

4) Csiszoláskor a szerszámot mindig helyezze a megmunkálandó felületre, és csak azután indítsa be az eszközt. Mindig távolítsa el a szerszámot a munkafelületről mielőtt kikapcsolná azt. Ezzel megelőzheti a munkafelület összekarcolását a csiszolópapír többletsebessége miatt.

5) Mindig távolítsa el a levegőforrást a csiszolópapír vagy csiszolótalp felszerelése, beállítása vagy eltávolítása előtt.

6) Mindig szilárd talajon álljon és/vagy stabil testhelyzetet vegyen fel, illetve legyen tudatában annak, hogy a csiszoló forgatónyomatékot képes kifejteni.

7) Csak megfelelő pótalkatrészeket használjon.

8) Mindig győződjön meg róla, hogy a csiszolandó munkadarab megfelelően rögzítve van, hogy megelőzze annak elmozdulását.

9) Rendszeresen ellenőrizze a tömlő és a szerelvények elhasználódását. Ne vigye a szerszámot a tömlőjénél fogva; mindig legyen óvatos, hogy megelőzze hordozás közben a levegőforrásra csatlakoztatott szerszám beindulását.

10) A por rendkívül gyúlékony lehet. A vákuum egység porgyűjtőjét naponta ki kell tisztítani vagy cserélni. A porgyűjtő tisztítása vagy cseréje is hozzájárul az optimális teljesítményhez.

11) Ne lépje túl az ajánlott maximális levegőnyomást. Használjon védőfelszerelést.

12) A szerszám elektromosan nem szigetelt. Ne használja ott, ahol lehetőség van működő elektromossággal, gázcsővel, vízcsővel történő érintkezésre. Ellenőrizze a munkaterületet használat előtt.

13) Ügyeljen rá, hogy elkerülje a ruházat, nyakkendő, haj, tisztító rongyok stb. a szerszám mozgó részeibe történő belegabalyodását. Ha belegabalyodik, a munkadarab és a mozgó alkatrészek irányába húzza a testet, ami nagyon veszélyes lehet.

14) Használat közben tartsa távol a kezét a forgó csiszolótalptól.

15) Ha úgy tűnik, hogy a szerszám meghibásodott, azonnal fejezze be a használatát és intézkedjen a szervizről és a javításról.

16) A személyek és tárgyak védelme érdekében ne működtesse a szerszámot anélkül, hogy megtette volna a szükséges óvintézkedéseket a csiszolópapír vagy a csiszolótalp elvesztése ellen.

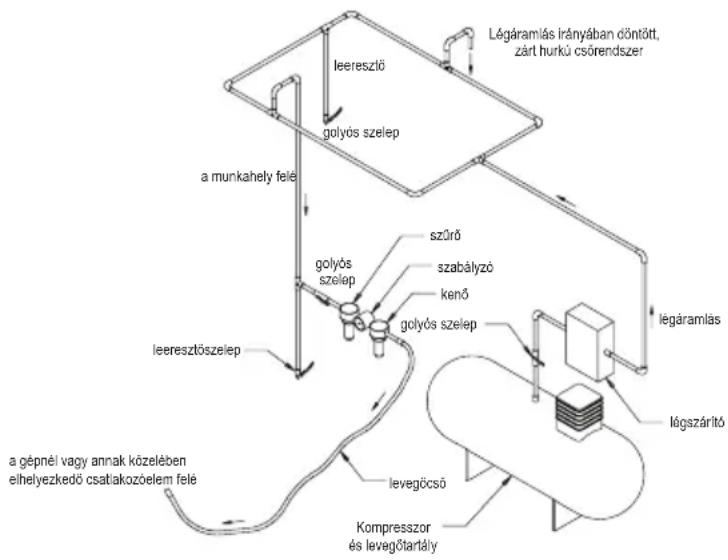


Termék konfiguráció/specifikációk: 10.000 OPM Orbitális csiszoló

Termék konfiguráció és specifikációk: 10.000 OPM 70 mm x 198 mm (3 in. x 8 in.) Orbitális csiszolóMegjegyzés: Minden olyan gép, amely állítja elő a vákuumot, szabványosan ∅ 28 mm-es (1 in.) vákuumtömlős szerelvényeket használ. ∅ 19 mm-es (3/4 in.) állrendelkezésre.
Rezgésikilen-gés	Vákuumtípusa	Csiszoló-talpméretemm (in.)	Modellszám	Terméknettósúlyakg(pounds)	Magas-ságmm(inch)	Hosszmm(inch)	Teljesítménywatt(HP)	LevegőigényLPM (scfm)	*ZajszintdBA	*Rez-gésszintm/s2	*BizonytalanságKm/s2
3 mm(1/8 in)	Központivákuum	70 x 198(3 x 8)	OS383CV	0,96(2,1)	118(4,65)	248(9,76)	179(0,24)	453 (16) 753,	30.83
	Öngeneráltvákuum	70 x 198(3 x 8)	OS383DB	0,97(2,14)	118(4,65)	261(10,26)	179(0,24)	453 (16) 852,	80.77
A zajvizsgálat alapja az EN ISO 15744:2008 szabvány nem elektromos kéziszerszámokra vonatkozó előírása – Zajmérési kód – Üzemi módszer (2. szint), valamint azEN ISO 11203:2009 szabvány: Gépek és berendezések által kibocsátott akusztikus zaj – munkaállomás által kibocsátott hangnyomásszint megállapítása, valamint ahang energiaszintjéből meghatározott egyéb pozíciók.A vibrációs vizsgálat az EN ISO 28927-3 szabvány hordozható kézi szerszámgépekre vonatkozó előírása – Vizsgálati módszer a kibocsátott vibráció értékelésére –szerint történt. 3. rész: Polírozógépek, valamint forgó-, rezgő- és excentercsiszolók.

A specifikációban szereplő adatok előzetes értesítés nélkül megváltoztathatók.

*A táblázatban szereplő értékek laboratóriumi vizsgálatok eredményei, összhangban az említett szabályokkal, szabványokkal és nem elegendőek a kockázatértékeléshez. Egy adott munkahelyen mért értékek magasabbak lehetnek, mint a megadott értékek. A tényleges terhelési szint, a teljes kockázat vagy az egyén által tapasztalt terhelés minden helyzetben egyedi, függ a környezettöl, a munkavégzés módjától, a megmunkálandó anyagtól, a munkahely kialakításától, a behatás idejétől, valamint a felhasználó fizikai állapotától. A KWH MIRKA Kft. nem tehető felelőssé a következményekért, ha a tényleges terhelési értékek helyett a megadott értékeket használják az egyéni kockázatértékeléshez.

További munkahelyi egészségügyi és biztonsági tájékoztatást a következő címeken kaphat: https://osha.europa.eu/en (Európa) http://www.osha.gov (USA)

Hibaelhárítási útmutató

Probléma Lehetséges ok Megoldás
Alacsony teljesítmény és/vagy fordulatszám.	Elégtelen levegőnyomás. Ellenőrizze a levegőnyomást a csiszoló levegő bevezető nyílásánál, a szerszám terheletlen állapotában. Meg kell lennie a 6,2 Bar-nak (90 psig/620 kPa).
	Eltömödött hangtompító(k). Lásd a „Ház szétszerelése” fejezetet a hangtompító eltávolításához. Cserélje ki a (48) hangtompítót (lásd a „Ház összeszerelése” fejezetet).
	Eldugult levegő bevezető nyílás. Tisztítsa ki a levegő bevezető nyílást megfelelő tisztítószerrel. Ha a nyílás nem tisztítható ki, akkor cserélje ki.
	Egy vagy több kopott vagy törött ventilátor lapát.	Szereljen be egy új ventilátor lapát szettet (a megfelelő működés érdekében az összes ventilátor lapátot ki kell cserélni). Vonjon be minden ventilátor lapátot minőségi pneumatikus szerszám olajjal. Lásd a „Motor szétszerelése” és a „Motor összeszerelése” fejezeteket.
	Belső levegőszivárgás a motorházban, amely a normálistól magasabb levegőfogyasztást és alacsonyabb sebes-séget idézhet elő.	Ellenőrizze a motor megfelelő helyzetét és a zárógyűrű megfelelő illeszkedését. Ellenőrizze, hogy sérült-e az O-gyűrű a zárógyűrű hornyában. Távolítsa el a motor szerelvényt, majd szerelje vissza. Lásd a „Motor szétszerelése” és a „Motor összeszerelése” fejezeteket.
	Motor alkatrészei elkoptak. Motor nagyjavítás. Vegye fel a kapcsolatot a hivatalos MIRKA márkaszervizzel.
	Kopott vagy törött orsócsapágy. Cserélje ki a kopott vagy törött orsócsapág-yat. Lásd a „Tengely kiegyensúlyozó és orsó szétszerelése” és az „Orsó, AirSHIELDTM és tenge-ly kiegyensúlyozó összeszerelése” fejezeteket.
Levegőszivárgás a fordulatszám szabályzónál és/vagy a szelepszárnál.	Szennyezett, törött vagy hajlott szele-prugó, szelep vagy szeleptőmítés.	Szerelje szét, vizsgálja meg és cserélje a kopott vagy sérült alkatrészeket. Lásd a 2-es és 3-as lépést a „Ház szétszerelése” és a „Ház összeszerelése” fejezetekben.
Rezgés/egyenetlen működés. N	em megfelelő csiszolótalp. Csak olyan méretű és súlyú csiszolótalpat használ-jon, amelyet az adott géphez terveztek.
	Csiszolótalp adapter vagy más alkatrész hozzáadása.	Csak olyan csiszolópapirokat és/vagy csiszolótalp adaptereket használjon, amelyeket az adott géphez terveztek. Ne tegyen semmit a csiszolótalp felületére, amit nem kifejezetten a talppal és a csiszolóval való használatra terveztek.
	Nem megfelelő kenés, felhelyezés vagy idegen törmelék.	Szerelje szét a csiszolót és tisztítsa ki megfelelő tisztítószerrel. Szerelje össze a csiszolót. (Lásd a „Szerviz utasítás"-ban)
	Kopott vagy törött elülső vagy hátsó motor csapágy(ak).	Cserélje ki a kopott vagy törött csapágyakat. Lásd a „Motor szétszerelése” és a „Motor összeszerelése” fejezeteket.
	A központi vákuumot használó gépeknél előfordulhat a vákuum túlzott megnövekedése, amikor sík felületen történik a csiszolás, mert a csiszolótalp hozzátapad a csiszolt felülethez.	A központi vákuumot használó gépeknél a vákuum rendszeren keresztül csökkentse a vákuumot.
