HASZNÁLATI ÚTMUTATÓ OS 353CV Mirka
hu Kezelői útmutató 52-55
Megfelelőségi nyilatkozatKWH Mirka Ltd.66850 Jeppo, Finnországönálló felelősséggel kijelenti, hogy a jelen nyilatkozat tárgyát képező81×133 mm-es (3×5 hüvelykes) 10 000/perc excentercsiszolók – (lásd az adott termékhez tartozó „Termékkonfiguráció és -specifi-káció” táblázatot) megfelelnek az alábbi szabványoknak és további irányadó dokumentumoknak: Megfelel továbbá a 91/368/EGK és93/44/EGK által módosított 89/392/EGK számú és 93/68/EGK irányelv, valamint az összefoglaló 2006/42/EK irányelv előírásainak.Jeppo, 2015. március 25.MIRKA Kibocsátás helye és dátuma Vállalat Stefan Sjöberg, vezérigazgató | |||
| Kezelői útmutatóTartalom – Elolvasni és betartani, A gép helyes használata,Munkaállomások, A gép üzembe helyezése, Kezelői útmutató,Termékkonfiguráció és -specifikáció táblázatok, Alkatrészoldal,Alkatrészlista, Tartalékalkatrész-készletek csiszolóhoz | FontosA gép üzembe helyezése, használata, karbantartása és javításaelőtt olvassa el a jelen útmutatót.Ezt az útmutatót hozzáférhetőhelyen kell tartani. |  | |
| Gyártó/forgalmazóKWH Mirka Ltd.66850 Jeppo, FinnországTel: +358 20 760 2111Fax: +358 20 760 2290 | Szükséges munkavédelmi felszerelésekVédőszeműveg LégzőmaszkVédőkesztyű Hallásvédő | ||
| Ajánlott légbecsatlakozási méret – minimum10 mm 3/8 hüvelyk | Ajánlott maximális cső-hossz8 méter 25 láb | LégnyomásMaximális üzemi nyomás 6,2 bar 90 psigAjánlott minimum — — | |
Elolvasni és betartani
1) Általános munkavédelmi szabályok, 1910. rész, OSHA 2206, beszerezhető: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Hordozható sűrített levegős gépek biztonsági kódexe, ANSI B186 1 beszerezhető: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Állami és helyi rendelkezések.
A gép helyes használata
A csiszológéppel bármely anyagú munkadarab (fém, fa, kő, műanyag stb.) csiszolható az illető anyagnak megfelelő csiszolólappal. Tilos a csiszológépet a rendeltetési céljától eltérő műveletre használni a gyártóval vagy a hivatalos forgalmazóval való előzetes konzultáció nélkül. Tilos a 10 000/perc üresjárati sebesség alatti névleges értékű tartólapok használata.
Munkaállomások
A gépet rendeltetése szerint kézi szerszámként kell használni. Minden esetben ajánlott a géppel való munkavégzés közben stabil talajon állni. A munkavégzés tetszőleges testhelyzetben történhet, de használat előtt a kezelőnek biztonságos pozíciót kell felvennie, biztos kézzel kell fognia a csiszológépet és stabil talajon kell állnia, felkészülve az indítási nyomaték hatására. Lásd a „Kezelői útmutató” című fejezetet.
A gép üzembe helyezése
Biztosítson tiszta, olajozott sürítettlevegő-ellátást, amely teljesen lenyomott működtetőkar mellett futó gép esetén 6,2 bar (90 psig) mért nyomású. Ajánlott egy szabványos 10 mm (3/8 hüvelyk) × 8 m (25 láb) maximális hosszúságú légbecsatlakozás használata. A gépet ajánlott az 1. ábra szerint csatlakoztatni a sürítettlevegő-ellátásra.
A gépet tilos könnyen hozzáférhető és működtethető lezárószelep beiktatása nélkül csatlakoztatni a sürített levegős rendszerre.

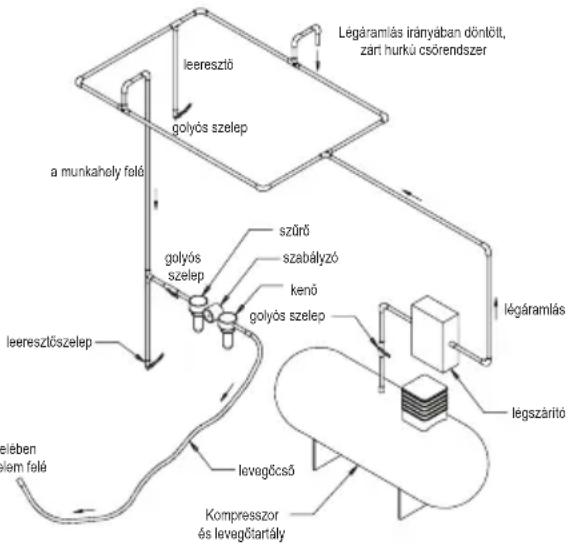

A sürítettlevegő-ellátásnak olajozottnak kell lennie. Kifejezetten ajánlott az 1. ábrán látható légszűrő, szabályzó és olajozó (FRL) használata, mert ez tiszta, olajozott és megfelelő nyomású sürített levegőt biztosít a gépnek. Az ilyen eszközről a forgalmazó biztosít részletes tájékoztatást. Ha nem ilyen rendszerről táplálják, akkor a gépet manuálisan olajozni kell.
A gép manuális olajozásához csatlakoztassa le a sűrített levegő-ről, és juttasson 2-3 csepp megfelelő pneumatikus motorolajat (pl. Fuji Kosan FK-20, Mobil ALMO 525 vagy Shell TORCULA® 32) a gép csőbemenetébe. Csatlakoztassa ismét a gépet a sűrített levegő-ellátáshoz, és futtassa lassan néhány másodpercig, hogy az olaj eloszoljon benne. A gép gyakori használata esetén naponta kell olajozni, illetve akkor, ha a gép lassan indul vagy ereje csökken.
A sürített levegő ajánlott nyomása futó gép mellett 6,2 bar (90 psig). A szerszám alacsonyabb nyomással működtethető, de 6,2 bar (90 psig) felett nem.
Kezelői útmutató
1) A gép használata előtt a teljes útmutatót el kell olvasni. Minden kezelőnek részletesen ismernie kell a gép használatát. Minden karbantartást és javítást szakképzett személlyel kell elvégeztetni.
2) Ellenőrizze, hogy a gép le van-e választva a sürítettlevegő-ellátásról. Válassza ki a kívánt csiszolólapot, majd rögzítse fel az csiszolótalpra. A csiszolólapot gondosan igazítsa a csiszolótalp közepére.
3) A gép használatakor mindig viselni kell a megfelelő munkavédelmi felszereléseket.
4) Csiszoláskor előbb mindig helyezze a gépet a munkadarabra, és csak azután indítsa el. A
gépet leállítás előtt mindig emelje el a munkadarabtól. Ezzel megelőzhető a munkadarabnak a csiszolólap túl nagy sebessége miatti bevésödése.
5) A csiszolólap, illetve a csiszolólap felhelyezése, igazítása vagy leszerelése előtt mindig meg kell szüntetni a csiszológép sürítettlevegő-ellátását.
6) Mindig stabil testhelyzetben kell állni, illetve elhelyezkedni, felkészülve a csiszológép indítási nyomatékának hatására.
7) Csak a géphez való tartozékokat szabad használni.
8) Minden esetben gondoskodni kell a csiszolandó munkadarab stabil rögzítéséről, nehogy az elmozduljon.
9) Ellenőrizze rendszeresen a csövek és szerelvények állapotát. Tilos a szerszámot a csönél fogva emelni. Minden esetben ügyelni kell, hogy a sürítettlevegő-ellátásra kötött gép mozgatáskor el ne induljon.
10) A keletkező por esetenként erősen gyúlékony lehet. A porszívó porzsákját naponta ürítse vagy cserélje. A porzsákcsere az optimális teljesítmény eléréséhez is hozzájárul.
11) A maximális ajánlott légnyomás értéket tilos meghaladni. Használja az ajánlott munkavédelmi felszereléseket.
12) A gép elektromosan nem szigetelt. Tilos olyankor használni, ha hozzáérhet feszültség alatti villamos ve- zetékhez, gáz- vagy vízvezetékhez stb. Használat előtt a munkakörnyezetet meg kell vizsgálni.
13) Ügyelni kell, nehogy a ruházat, a pántok, a haj, a tisztítórongy stb. a gép mozgó alkatrészébe akadjon. Ha ez megtörténik, akkor a gép a munkadarabhoz ránthatja a testet, és a mozgó alkatrészek nagy veszélyt jelenthetnek.
14) Használat közben ne nyúljon kézzel a forgó laphoz.
15) Ha a gép működése helytelennek tűnik, azonnal meg kell szakítani annak használatát, és szervizelését, javítását kell kezdeményezni.
16) Tilos a gépet anélkül teljes fordulatszámra felpörgetni, hogy a közelben elhelyezkedő személyeket és tárgyakat az esetleg leváló csiszoló- vagy tartólaptól védő óvintézkedéseket megtenné.
Termékkonfiguráció és -specifikáció: 10 000/perc sebességű excentercsiszoló
Termékkonfiguráció és -specifikáció: 10 000/perc 81×133 mm-es (3×5 hüvelykes) excentercsiszoló
Megjegyzés: Minden olyan gép, amely állítja elő a vákuumot, szabványosan ∅ 28 mm-es (1 in.) vákuumtömlös szerelvényeket használ. ∅ 19 mm-es (3/4 in.) áll rendelkezésre.
| Rezgés-pálya | Vá-kuumtí-pus | Talp-méret, mm (hű-velyk) | Mo-dellszám | Nettó tömeg, kg (font) | Magas-ság, mm (hű-velyk) | Hosz-sz, mm (hű-velyk) | Teljesít-mény watt (HP) | Levegőfogyasztás l/min (scfm) | *zaj-szint dBA | *vibráci-ós szint m/s ^2 | *K bizonytalansága, m/s ^2 |
| 3 mm (1/8 hű-velyk) | Közép-vákuu-mos | 81×133 (3×5) | OS353CV 0, | 85 (1,9) 95 (3,7) | 217 | (8,5) | 179 (0,24) | 453 (16) 76,53 | 230,81 | ||
| Saját gen. vákuum | 81×133 (3×5) | OS353DB 0, | 85 (1,9) 95 (3,7) | 224 | (8,8) | 179 (0,24) | 453 (16) 84,02 | 300,72 | |||
| A zajvizsgálat alapja az EN ISO 15744:2008 szabvány nem elektromos kéziszerszámokra vonatkozó előírása – Zajmérési kód – Üzemi módszer (2. szint), valamint az EN ISO 11203:2009 szabvány: Gépek és berendezések által kibocsátott akusztikus zaj – munkaállomás által kibocsátott hangnyomásszint megállapítása, valamint a hang energiaszintjéből meghatározott egyéb pozíciók.A vibrációs vizsgálat az EN ISO 28927-3 szabvány hordozható kézi szerszámgépekre vonatkozó előírása – Vizsgálati módszer a kibocsátott vibráció értékelésére – szerint történt. 3. rész: Polírozógépek, valamint forgó-, rezgő- és excentercsiszolók. | |||||||||||
A specifikáció előzetes értesítés nélkül megváltozhat.
*A táblázatban közölt értékek a megadott kódoknak és szabványoknak megfelelő laboratóriumi vizsgálatok eredményei, amelyek nem elegendőek kockázatelemzéshez. A tényleges munkakörnyezetben mért értékek az itt megadott értékeket meghaladhatják. Az egyes személyekre vonatkozó tényleges expozíciós értékeket, valamint az adott helyzetre érvényes kockázat, illetve károsodás mértékét a környezet, az egyéni munkamódszer, a ténylegesen megmunkált anyag, a munkahely kialakítása, továbbá az expozíciós idő és a kezelő fizikai állapota együttesen határozza meg. A KWH Mirka, Ltd. nem vállal felelősséget annak következményeiért, ha az egyéni kockázatelemzés tényleges expozíciós értékei helyett az itt megadott értékeket veszik figyelembe.
A munkavédelemmel kapcsolatos további tudnivalókat az alábbi webhelyek ismertetik:
https://osha.europa.eu/en (Európa)
http://www.osha.gov (USA)
Hibakeresési útmutató
| Hibajelenség Lehetséges ok Megoldás | ||
| Alacsony a teljesítmény vagy az üresjárási sebesség. | Elégtelen légnyomás. A szerszám üresjárata | közben ellenőrizze a légnyomást a csiszoló bemeneténél. Az előírt érték 6,2 bar (90 psig / 620 kPa). |
| Eltömödött hangtompító(k). A „Ház szétszerelése” rész ismerteti a hangtompító leszerelését. Cserélje ki a 50. számú hangtompító betétet (lásd a „Ház összeszerelése” című részt). | ||
| Eltömödött bemeneti szűrő. Tisztítsa meg a bemeneti szűrőt megfelelő tisztítóoldattal. Ha nem tisztítható, akkor cserélje a szűrőt. | ||
| Egy vagy több kopott vagy sérült lapát. Szereljen fel új, teljes lapátkészletet (a megfelelő működéshez az összes lapátot cserélni kell). Kenjen minőségi pneumatikus olajat az összes lapátra. Lásd a „Motor szétszerelése” és „Motor összeállítása” című részt. | ||
| Belső motorházi légszivárgás okozta túlzott légfogyasztás és normálisnál alacsonyabb sebesség. | Ellenőrizze a motor illeszkedését, és hogy a pon-tos helyén van-e a zárógyűrű. Ellenőrizze, nem sérült-e a tömitőgyűrű a zárógyűrű hornyában. Szerelje ki, majd szerelje vissza a motorszerel-vényt. Lásd a „Motor szétszerelése” és „Motor összeállítása” című részt. | |
| Elhasználódott motoralkatrészek. Generálozni kell a motort. Forduljon egy hivatalos Mirka szervizhez. | ||
| Kopott vagy sérült tengelyorsócsapágy. Cserélje az kopott vagy sérült csapágyakat. Lásd „Tengelybalansz és tengelyorsó szétszerelése” és „Tengelyorsócsapágy, AirSHIELDTM és tengelyba-lansz összeállítása”. | ||
| Légszivárgás a sebességsza-bályzónál vagy a szelep-szárnál. | Szennyeződött, sérült vagy elgörbült sze-leprugó, a szelep vagy a szelepülés. | Szerelje szét, vizsgálja meg és cserélje az elhasz-nálódott vagy sérült alkatrészeket. Lásd a „Ház szétszerelése”, valamint a „Ház összeállítása 2. és 3. lépését. |
| A gép vibrál vagy egyenetlenül működik. | Nem megfelelő a talp. Csak a gépnek megfelelő méretű és tömegű csiszolótalp használható. | |
| Nem megfelelő csiszolótalp-illeszték vagy egyéb anyag. | Csak a gépnek megfelelő csiszolólap, illetve illeszték használható. Tilos a csiszolótalphoz rögzíteni bármely olyan tárgyat, amely nem kifejezetten a csiszolótalphoz készült. | |
| Hibás kenés vagy feltapadt szennyeződés. | Szerelje szét, majd megfelelő tisztítóoldattal tisztít-sa meg a csiszolót. Állítsa össze a motort. (Lásd: „Szervizelési útmutató”). | |
| Kopott vagy sérült hátsó vagy elülső motorcsapágy(ak). | Cserélje az kopott vagy sérült csapágyakat. Lásd a „Motor szétszerelése” és „Motor összeállítása” című részt. | |
| A középvákuumos gépeknél előfordulhat, hogy a sima felületek csiszolása közben keletkező túl erős vákuum a csiszolólapot a csiszolt felülethez tapasztja. | CV rendszerű gép esetén csökkentse a vákuum-rendszer vákuumának erösségét. | |
