OS 353CV - Tocător Mirka - Manual de utilizare gratuit

Tip produs	Polizor (șlefuitor orbital pneumatic)
Marcă	Mirka
Model	OS 353CV
Tip de mișcare	Orbital aleator
Excentricitate	3 mm (1/8 țoli)
Dimensiuni platan	81 x 133 mm (3 x 5 țoli)
Viteză în gol	10 000 opm
Presiune de lucru	6,2 bar (90 psig)
Consum de aer	453 L/min (16 scfm)
Putere	179 W (0,24 CP)
Greutate netă	0,85 kg (1,9 livră)
Lungime	217 mm (8,5 țoli)
Înălțime	95 mm (3,7 țoli)
Nivel sonor	76,5 dBA
Nivel de vibrații	3,23 m/s²
Tip de aspirație	Centrală
Racord de aspirație	∅ 28 mm (1 țol)
Racord de aer minim	10 mm (3/8 țoli)
Lungimea maximă a furtunului	8 m (25 picioare)
Lubrifiere	Zilnic cu ulei pentru unealtă pneumatică
Echipamente de siguranță	Ochelari, mască, mănuși, protecție auditivă
Materiale compatibile	Metal, lemn, piatră, plastic
Norme de conformitate	EN ISO 15744:2008, Directiva 2006/42/CE

Întrebări frecvente - OS 353CV Mirka

Ce tip de abraziv să folosesc cu șlefuitorul Mirka OS 353CV?

Utilizați abrazivi concepuți pentru șlefuirea orbitală, de preferință cei recomandați de Mirka. Asigurați-vă că abrazivul este centrat și bine fixat pe platanul de suport.

Cum schimb abrazivul pe modelul OS 353CV?

Deconectați mai întâi alimentarea cu aer. Scoateți abrazivul uzat, apoi plasați noul abraziv centrându-l pe platan. Apăsați ferm pentru a-l fixa.

Ce presiune a aerului este recomandată pentru Mirka OS 353CV?

Presiunea de lucru recomandată este de 6,2 bar (90 psig). Nu depășiți niciodată această presiune.

Cum lubrifiez șlefuitorul Mirka OS 353CV?

Deconectați furtunul de aer, turnați 2-3 picături de ulei pentru unelte pneumatice (de exemplu, Fuji Kosan FK-20) în intrarea de aer, apoi reconectați și lăsați scula să funcționeze câteva secunde. Repetați zilnic în caz de utilizare frecventă.

Ce echipamente de siguranță să port în timpul utilizării?

Purtați ochelari de siguranță, o mască respiratorie, mănuși și protecție auditivă.

Ce fac dacă șlefuitorul nu are suficientă putere sau se rotește lent?

Verificați presiunea aerului (trebuie să fie 6,2 bar). Curățați amortizorul de zgomot și filtrul de intrare. Dacă problema persistă, înlocuiți supapele sau contactați un centru de reparații autorizat.

Cum curăț șlefuitorul OS 353CV?

Demontați scula și curățați piesele cu o soluție adecvată. Înlocuiți sau curățați sacul de aspirație în fiecare zi pentru a evita acumularea de praf inflamabil.

Care este dimensiunea platanului la Mirka OS 353CV?

Platanul măsoară 81 x 133 mm (3 x 5 țoli).

Se poate folosi șlefuitorul pe suprafețe verticale sau pe tavan?

Da, dar operatorul trebuie să fie într-o poziție stabilă și să țină ferm scula. Fiți conștient de cuplul de torsiune posibil.

Unde găsesc piese de schimb pentru modelul OS 353CV?

Piesele de schimb sunt disponibile la distribuitorii autorizați Mirka. Consultați lista pieselor din manualul de întreținere.

MANUAL DE UTILIZARE OS 353CV Mirka

Declaratie de conformitateKWH Mirka Ltd.66850 Jeppo, Finlandadeclaram pe propria răspundere că produselemașini de șlefuit orbitale de 81 mm x 133 mm (3 in. x 5 in.) cu 10.000 rpm (Consultați tabelul „Configurație/specificații produs” înprivința anumitor modele) la care se referă declarația sunt conforme cu următoarele standarde sau documente normative EN ISO15744:2008. Cu respectarea prevederilor 89/392/CEE modificată de Directivele 91/368/CEE și 93/44/CEE 93/68/CEE și de Directivacadru 2006/42/CE
Jeppo 25.03.2015MIRKALocul și data emiterii Companie Stefan Sjöberg, Director Executiv
Instrucțiuni pentru operatorSunt incluse – Vă rugăm să citiți și să vă conformați, Utilizareacorespunzătoare a sculei, Stații de lucru, Punerea sculei înfunctiune, Instrucțiuni de operare, Configurația produsului/Tabele de specificații, Pagina componentelor, Lista componentelor, Seturi de piese de schimb pentru mașina de șlefuit.		ImportantCitiți cu atenție aceste instrucțiuni înainte de instalarea,operarea, întreținerea saurepararea acestei scule. Păstrațiaceste instrucțiuni într-o locațieaccesibilă și sigură.
Producător/FurnizorKWH Mirka Ltd.66850 Jeppo, FinlandaTel.: [phone]Fax: [phone]		Echipament de protecție personală obligatoriuOchelari de siguranță Măști de respiratMănuși de siguranță Protecție auditivă
Dimensiune recomandatăa furtunului pneumatic –Minimum10 mm 3/8 in.	Lungime maximă reco-mandată a furtunului8 metri 25 picioare		Presiunea aeruluiPresiune de lucru maximă 6,2 bar 90 psi (r)Minimă recomandată NA NA

Vă rugăm să citiți și să respectați

1) Reglementări generale de siguranță și sănătate în industrie, Partea 1910, OSHA 2206, disponibil la: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Cod de siguranță pentru scule pneumatice portabile, ANSI B186.1 disponibil Ia: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Reglementări naționale și locale.

Utilizarea corespunzătoare a sculei

Această mașină de șlefuit este proiectată pentru șlefuirea tuturor tipurilor de materiale, de exemplu metale, lemn, piatră, materiale plastice etc. folosind hârtie abrazivă proiectată în acest scop. Nu utilizați această mașină de șlefuit pentru alte scopuri decât cele specificate fără a consulta producătorul sau furnizorul autorizat de acesta. Nu utilizați discuri de sprijin care au o viteză de lucru mai mică de 10.000 rpm la mersul în gol.

Stații de lucru

Această sculă este proiectată pentru a fi utilizată manual. Este recomandat să utilizați întotdeauna scula stând pe o podea solidă. Scula poate fi utilizată în orice poziție, dar, înainte de aceasta, operatorul trebuie să fie într-o poziție sigură, cu priză bună, având un echilibru stabil și cunoscând că mașina de șlefuit poate dezvolta o reacție la cuplu. Consultați secțiunea „Instrucțiuni de operare”.

Punerea sculei în funcțiune

Utilizați o sursă de alimentare cu aer curată și lubrifiată, care va furniza o presiune măsurată a aerului la sculă de 6,2 bar (90 psi (r)) atunci când scula funcționează cu maneta complet apăsată. Este recomandat să utilizați o conductă de aer aprobată cu lungimea maximă de 10 mm (3/8 în.) x 8 m (25 ft). Este recomandat ca scula să fie conectată la sursa de alimentare cu aer ca în Figura 1.

Nu conectați scula la un sistem de alimentare cu aer fără a include un ventil de închidere ușor de atins și operat. Sursa de alimentare cu aer trebuie să fie lubrifiată. Este recomandat cu tărie să utilizați un filtru de aer, regulator și lubrificator (FRL) ca în Figura 1, deoarece acestea vor furniza aer curat, lubrifiat și la presiunea corectă în sculă. Puteți obține informații despre aceste echipamente de la furnizorul dvs. Dacă aceste echipamente nu sunt utilizate, atunci scula trebuie lubrifiată manual.

Pentru a lubrifia manual scula, deconectați conducta de aer și puneti 2–3 picături de ulei de motor pneumatic potrivit, de exemplu Fuji Kosan FK-20, Mobil ALMO 525 sau Shell TORCULA® 32, în capătul furtunului (admisia) aparatului. Reconectați scula la alimentarea cu aer și lăsați-o să funcționeze încet timp de câteva secunde pentru a permite aerului să pună uleiul în mișcare. Dacă scula este utilizată frecvent, lubrifiati-o zilnic sau atunci când începe să piardă putere.

Este recomandat ca presiunea aerului la nivelul sculei să fie de 6,2 bar (90 psi (r)) cât timp aceasta este în funcțiune. Scula poate funcționa la presiuni mai mici, dar niciodată mai mari de 6,2 bar (90 psi (r)).

Instructiuni de operare

1) Citiți toate instrucțiunile înainte de a utiliza această sculă. Toți operatorii trebuie să fie instruiti complet în legătură cu utilizarea ei și să cunoască aceste reguli de siguranță. Toate operațiile de întreținere și reparații trebuie efectuate de către personal instruit.
2) Asigurați-vă că scula este deconectată de la alimentarea cu aer. Selectați un material abraziv potrivit și fixați-l pe discul de sprijin. Aveți grijă să centrați materialul abraziv pe acesta.
3) Când utilizati această sculă, purtați întotdeauna echipamentul de protectie obligatoriu.
4) Când șlefuiți, așezați întotdeauna scula pe piesa de lucru, apoi porniți-o. Îndepărtați întotdeauna scula de pe piesa de lucru înainte de oprire. Aceste măsuri de precauție vor preveni crestarea piesei de lucru din cauza vitezei excesive a materialului abraziv.

5) Debranşati întotdeauna alimentarea cu aer a maşinii de şlefuit înainte de montarea, reglarea sau îndepăr-tarea materialului abraziv sau a discului de sprijin.

6) Adoptați întotdeauna o poziție în care să aveți echilibru și/sau o poziție fermă și luați în considerare reacția la cuplu dezvoltată de mașina de șlefuit.

7) Utilizați numai piese de schimb corespunzătoare.

8) Asigurați-vă întotdeauna că materialul de șlefuit este fixat bine pentru a preveni deplasarea acestuia.

9) Verificați regulat dacă există uzură la nivelul furtunului și fitingurilor. Nu transportați scula ținând de furtun; aveți grijă întotdeauna să preveniți pornirea accidentală a sculei atunci când o transportați conectată la alimentarea cu aer.

10) Praful poate fi foarte inflamabil. Punga de colectare a prafului trebuie curățată sau înlocuită zilnic. Curățarea sau înlocuirea sacului garantează și performanța optimă.

11) Nu depășiți presiunea maximă recomandată a aerului. Utilizați echipamentul de protecție conform recomandărilor.

12) Scula nu este izolată electric. Nu o utilizați acolo unde există posibilitatea de intrare în contact cu conductori/piese aflate sub tensiune, conducte de gaz sau de apă etc. Verificați zona de lucru înainte de utilizare.

13) Aveți grijă să evitați contactul dintre elementele mobile ale sculei și piese de îmbrăcăminte, cravate, păr, lavete de curățat etc. În caz de contact, corpul va fi tras către piesa de lucru și componentele mobile ale aparatului, iar acest lucru poate fi foarte periculos.

14) Păstrați mâinile la distanță de discul rotativ în timpul utilizării.

15) Dacă scula pare că funcționează defectuos, scoateți-o imediat din funcțiune și solicitați repararea și întreținerea acesteia.

16) Nu lăsați scula să funcționeze liber fără a lua măsuri de precauție pentru protejarea oricăror persoane sau obiecte de posibila desprindere a materialului abraziv sau a discului.

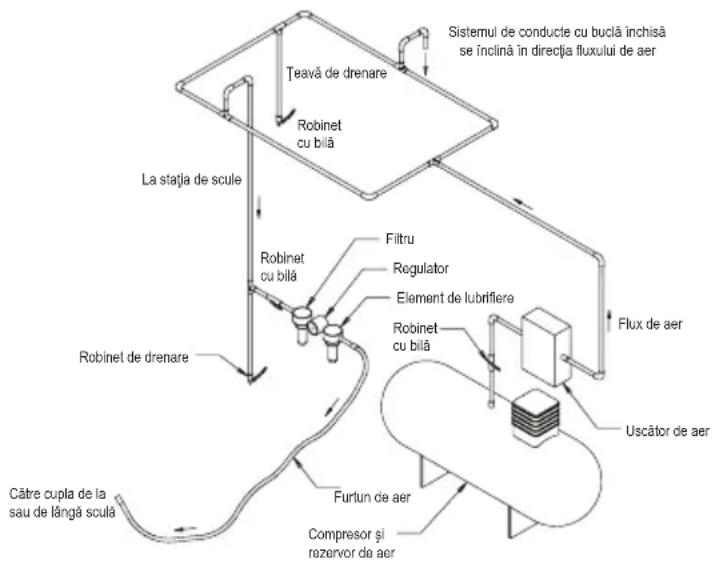


Configurație/Specificații produs: Mașină de șlefuit orbitală cu 10.000 rpm

Configurația și specificațiile produsului: Mașină de șlefuit orbitală 10.000 rpm 81 mm x 133 mm (3 in. x 5 in.)Notă: Toate mașinile cu vacuum folosesc standardul de fitinguri pentru furtunuri de vacuum ∅ 28 mm (1 in.). Este disponibil ∅ 19 mm (3/4 in.).
Orbită Tip	aspi-rație	Dimen-siune disc în mm (in.)	Număr model	Greutate netă produs kg (livre)	Înălțime mm (inch)	Lungime mm (inch)	Putere, W (CP)	Consum de aer, lpm (scfm)	*Nivel de zgo-mot dBA	*Nivel de vibrații m/s ^2	*Coeficient de variație K m/s ^2
3 mm (1/8 in.)	Aspi-rație centrală	81 x 133 (3 x 5)	OS353CV 0	85 (1,9) 95 (3,7)	217 (8,5) 179	(0,24) 453 (16)	76,53,230,81
	Vid au-togen.	81 x 133 (3 x 5)	OS353DB 0	85 (1,9) 95 (3,7)	224 (8,8) 179	(0,24) 453 (16)	84,02,300,72
Testul de zgomot este efectuat în conformitate cu EN ISO 15744:2008 – Mașini portabile manuale neelectrice – Cod de măsurare a zgomotului – Metodă tehnică (clasa de exactitate 2) și cu EN ISO 11203:2009 Acustică – zgomot emis de utilaje și echipamente – Stabilirea nivelurilor de presiune a emisiilor de zgomot la o stație de lucru și la alte distanțe specificate față de nivelul de putere a sunetului.Testul de vibrații este efectuat în conformitate cu EN ISO 28927-3 – Mașini portabile manuale cu motor – Metode de testare pentru evaluarea emisiei de vibrații. Partea 3: Mașini de lustruit și mașini de șlefuit rotative, orbitale și orbitale speciale.

Specificatiile pot fi schimbate fără notificare prealabilă.

*Valorile specificate în tabel provin din teste efectuate în laborator în conformitate cu standardele și codurile declarate și nu sunt suficiente pentru evaluarea riscurilor. Valorile măsurate la un anumit loc de muncă pot fi mai mari decât cele declarate. Valorile effective ale expunerii și nivelul de risc sau accidentare la care este supus un individ sunt specifice pentru fiecare situație și depind de următorii factori: mediul înconjurător, modul de lucru al individului, materialul cu care se lucrează, configurația stației de lucru, precum și de timpul de expunere și condiția fizică a utilizatorului. KWH Mirka, Ltd. nu poate fi responsabilă pentru consecințele utilizării valorilor declarate în locul valorilor efective pentru expunere, pentru nicio evaluare individuală a riscurilor.

Mai multe informații privind sănătatea și securitatea în muncă pot fi obținute prin vizitarea următoarelor site-uri web:

https://osha.europa.eu/en (Europa) http://www.osha.gov (SUA)

Ghid de depanare

Simptom Cauză posibilă Solutie
Putere redusă și/sau turație de rotire liberă scăzută	Presiune insuficientă a aerului Verificați presiunea din conducta de aer, la admisia mașinii de șlefuit, în timp ce scula funcționează în rotație liberă. Aceasta trebuie să fie de 6,2 bar (90 psi (r)/620 kPa).
	Amortizor înfundat Consultați secțiunea „Demontarea carcasei” pentru informații despre demontarea amortizorului de zgomot. Schimbați articolul 50, Elementul amortizorului de zgomot (Consultați secțiunea „Montarea carcasei”).
	Sită de admisie colmatată. Curățați sita de admisie cu o soluție de curățare adecvată. Dacă sita nu se curăță, înlocuiti-o.
	Una sau mai multe palete uzate sau deteriorate	Instalați un set complet de palete noi (pentru o funcționare corespunzătoare trebuie înlocuite toate paletele). Acoperiți toate paletele cu ulei de calitate pentru scule pneumatice. Consultați „Demontarea motorului” și „Montarea motorului”.
	Scurgerea de aer spre interior de la carcasa motorului este indicată de un consum de aer mai mare decât valoarea normală și de o viteză mai scăzută decât cea normală.	Verificați alinierea corespunzătoare a motorului și cuplarea inelului de blocare. Verificați dacă este deteriorată garnitura inelară din canelura inelului de blocare. Îndepăratați ansamblul motor și apoi reinstalați-l. Consultați „Demontarea motorului” și „Montarea motorului”.
	Componente de motor uzate. Recondiționați motorul. Contactați Centrul de service autorizat Mirka.
	Rulmenții axului sunt uzați sau deteriorați înlocuiti rulmenții uzați sau deteriorați. Consultați secțiunile „Demontarea tijei de echilibru și a axului” și „Montarea rulmenților axului, AirSHIELDTM și a tijei de echilibru”.
Scurgerea aerului prin contro-lul vitezei și/sau tija supapei.	Arc de supapă, supapă sau scaun de supapă murdare, deteriorate sau îndoite.	Dezasamblați, inspectați și înlocuiti componentele uzate sau deteriorate. Consultați etapele 2 și 3 din secțiunea „Dezasamblarea carcasei” și etapele 2 și 3 din „Asamblarea carcasei”.
Vibrații/funcționare neuni-formă.	Disc incorrect. Utilizați numai discuri cu dimensiunile și greutățile adecvate pentru aparat.
	Adăugarea de material de interfață sau alte materiale	Utilizați numai material abraziv și/sau de interfață proiectate pentru aparat. Nu atașați pe fața discului mașinii de șlefuit obiecte sau materiale care să nu fi fost special proiectate pentru utilizarea cu discul sau mașina de șlefuit.
	Lubrifiere necorespunzătoare sau acumulare de reziduuri străine.	Demontați mașina de șlefuit și curățați-o cu o soluție adecvată. Reasamblați mașina de șlefuit. (Consultați „Manualul de service“.)
	Rulmenți de motor față/spate uzați sau deteriorați	Înlocuiti rulmenții uzați sau deteriorați. Consultați „Demontarea motorului” și „Montarea motorului”.
	În cazul sculelor cu aspirație centrală, este posibil să obțineți o aspirație prea puternică în timpul șlefuirii unei suprafețe netede, fapt care determină lipirea discului de suprafața de șlefuit.	Pentru sculele cu aspirație centrală, reduceți aspirația din sistemul de aspirație.
